Redler模块化埋刮链式输送设备结构

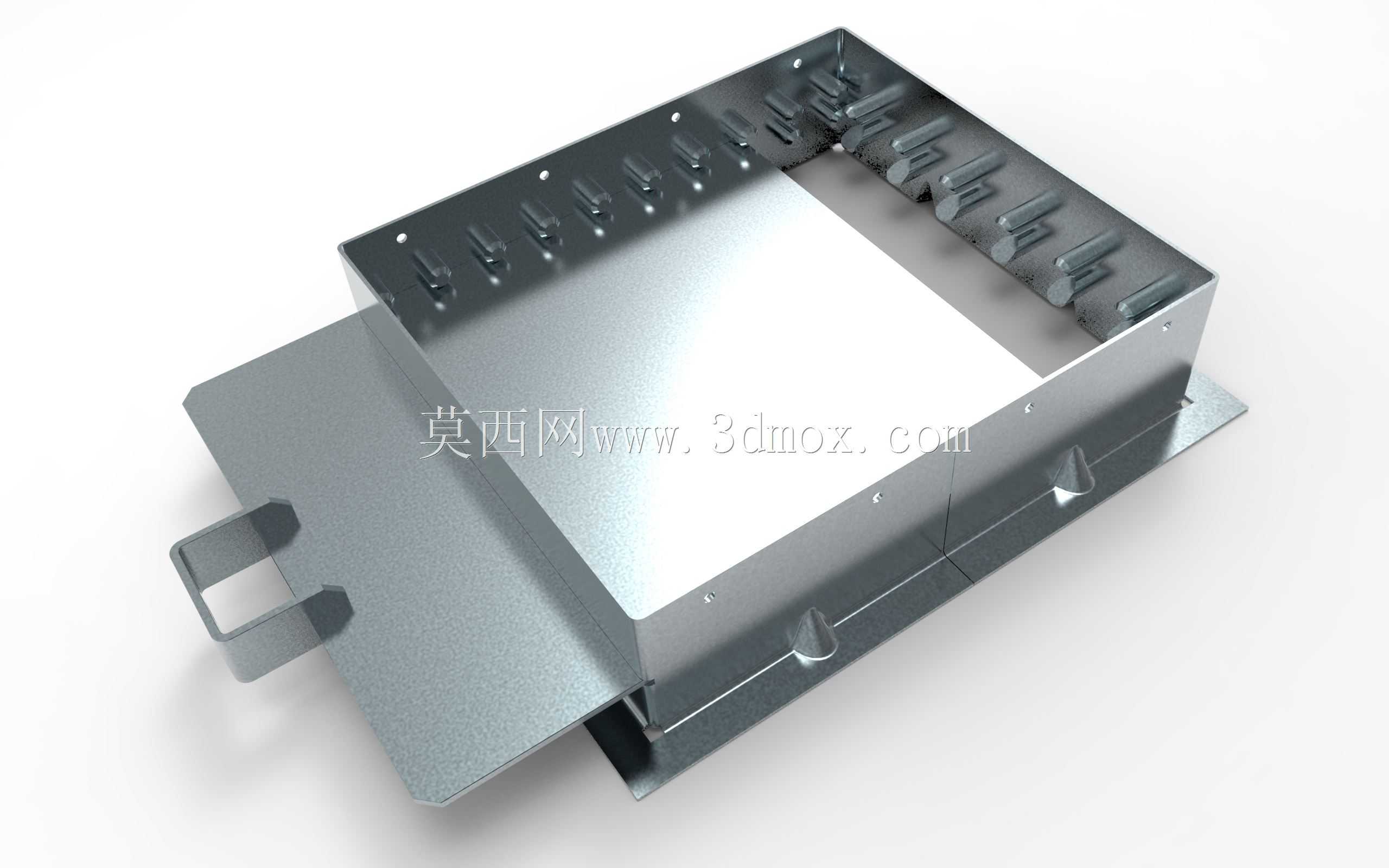

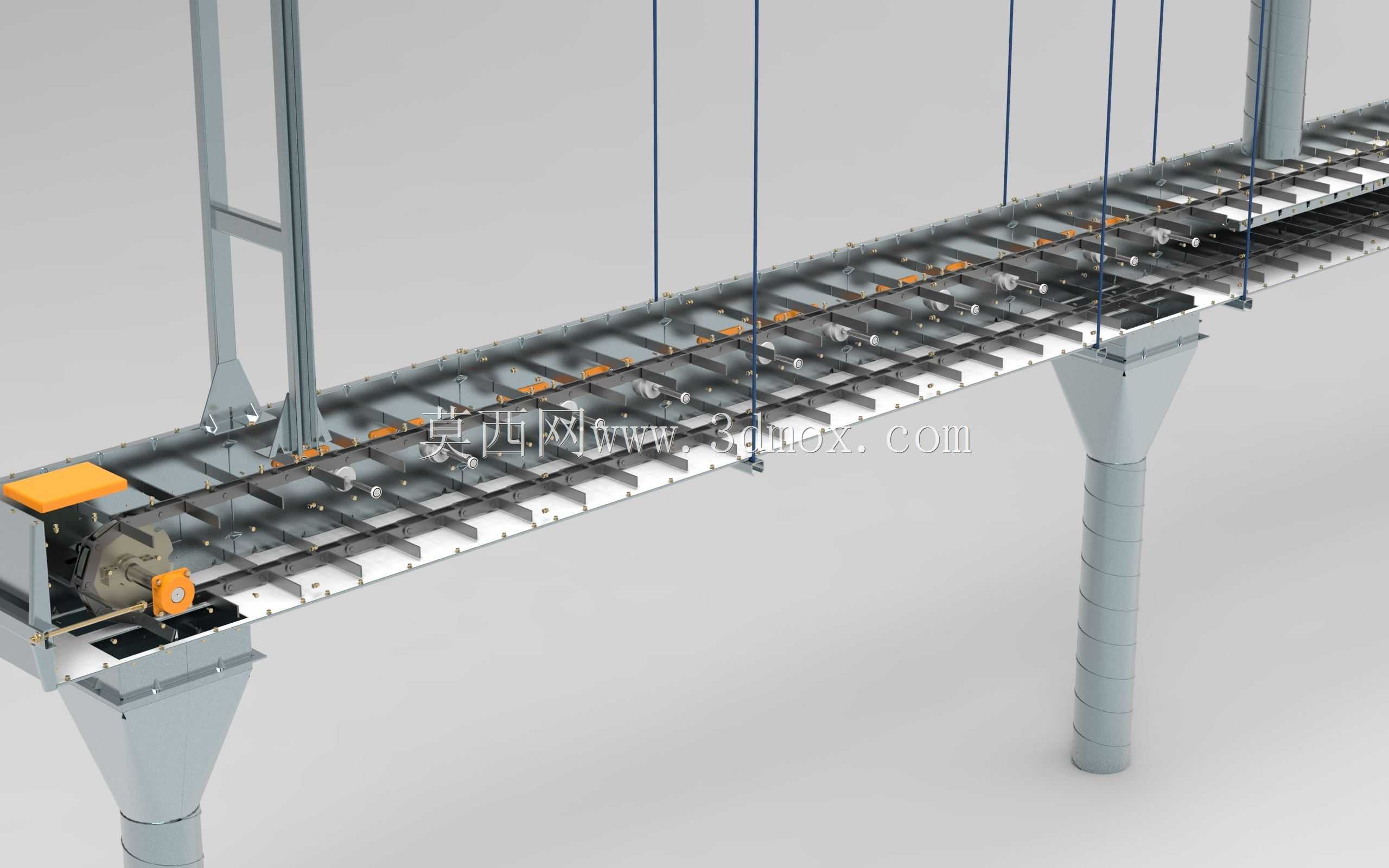

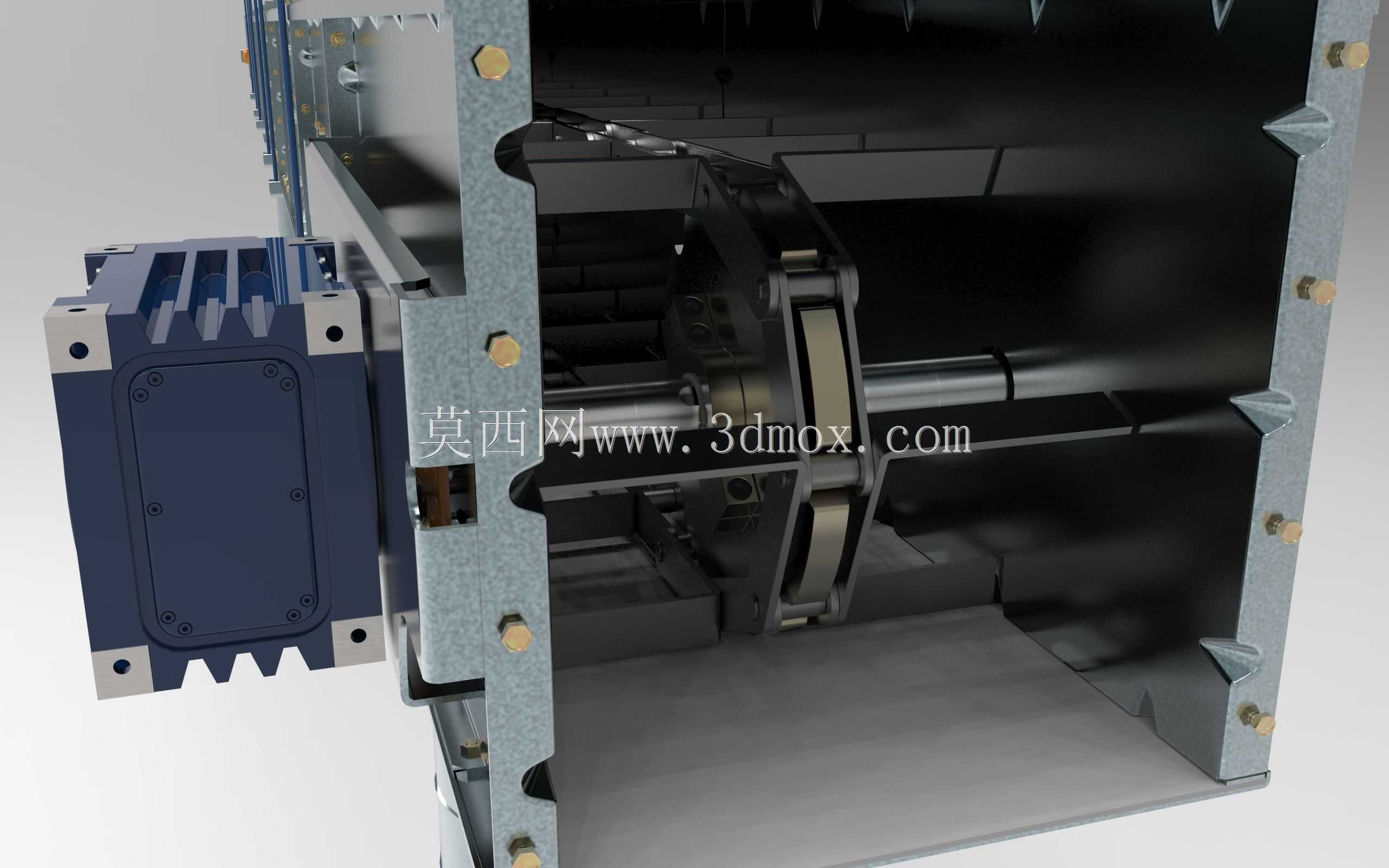

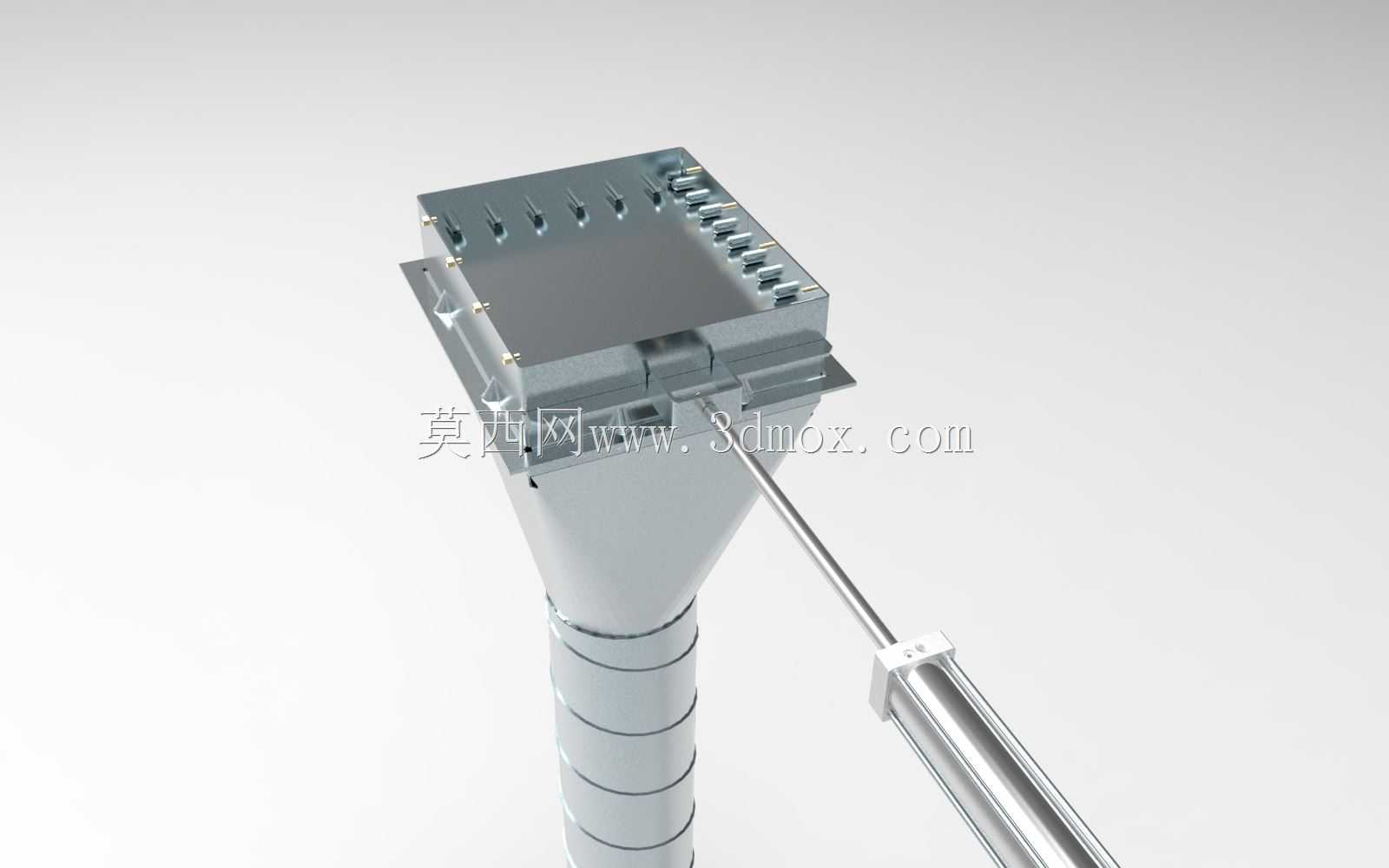

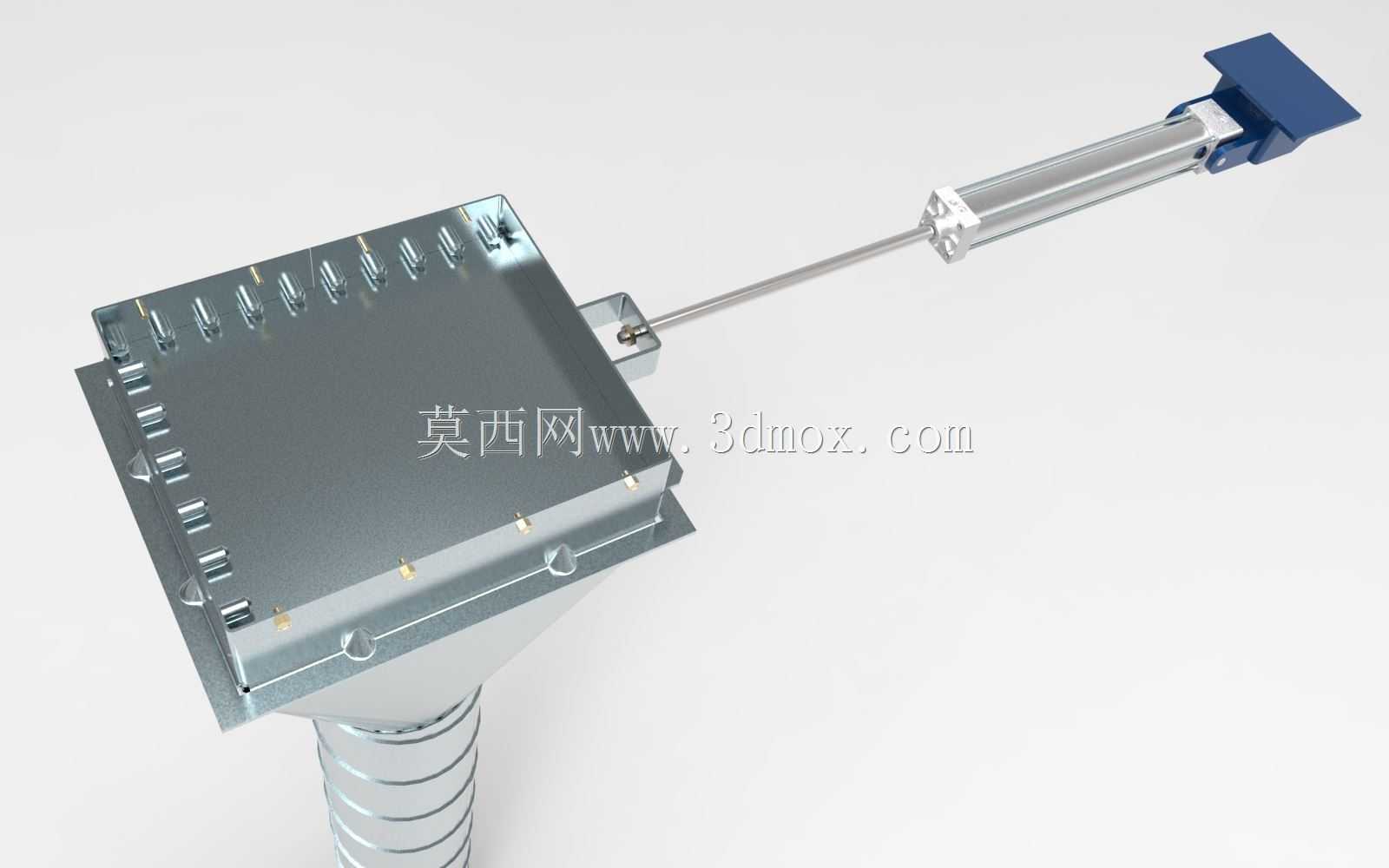

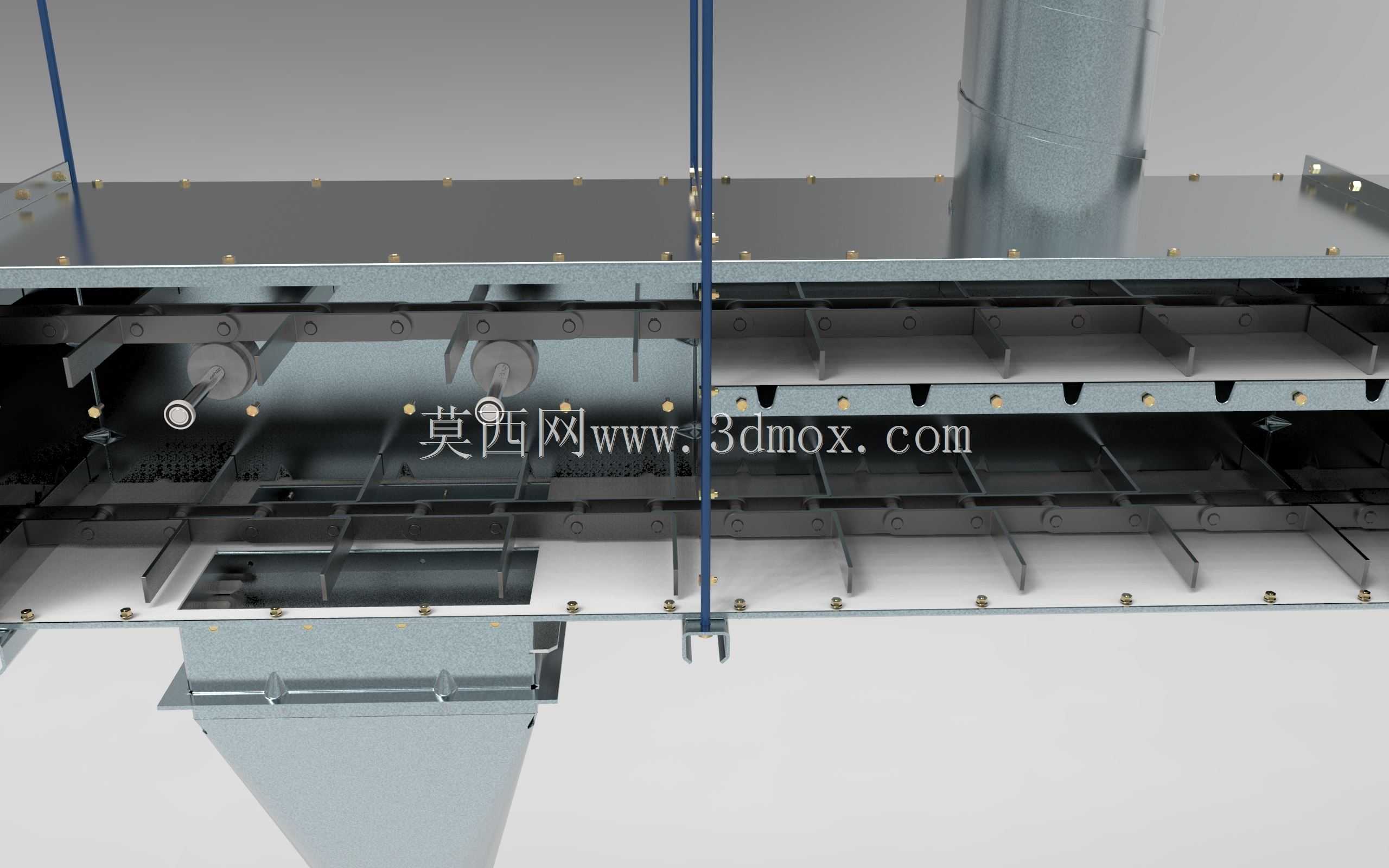

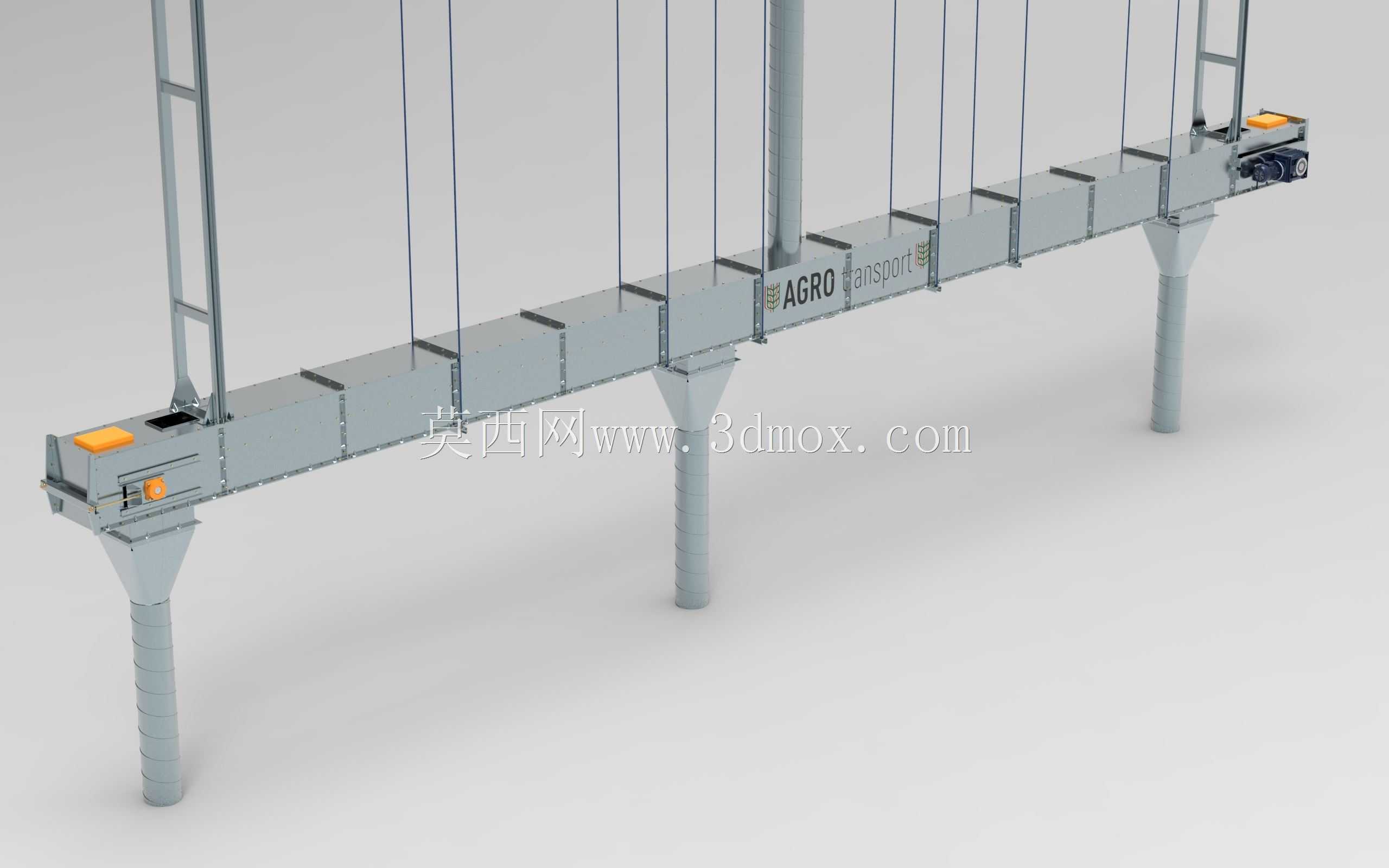

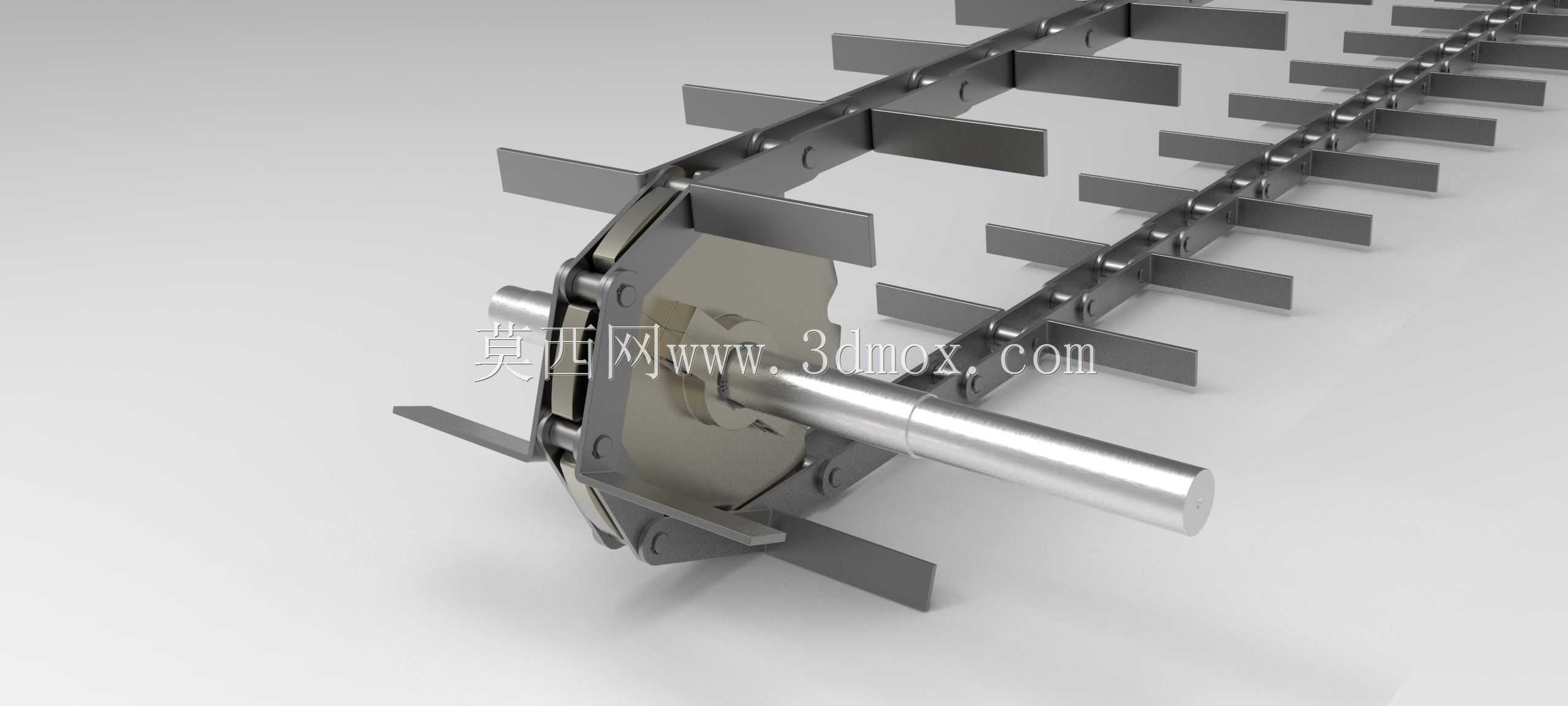

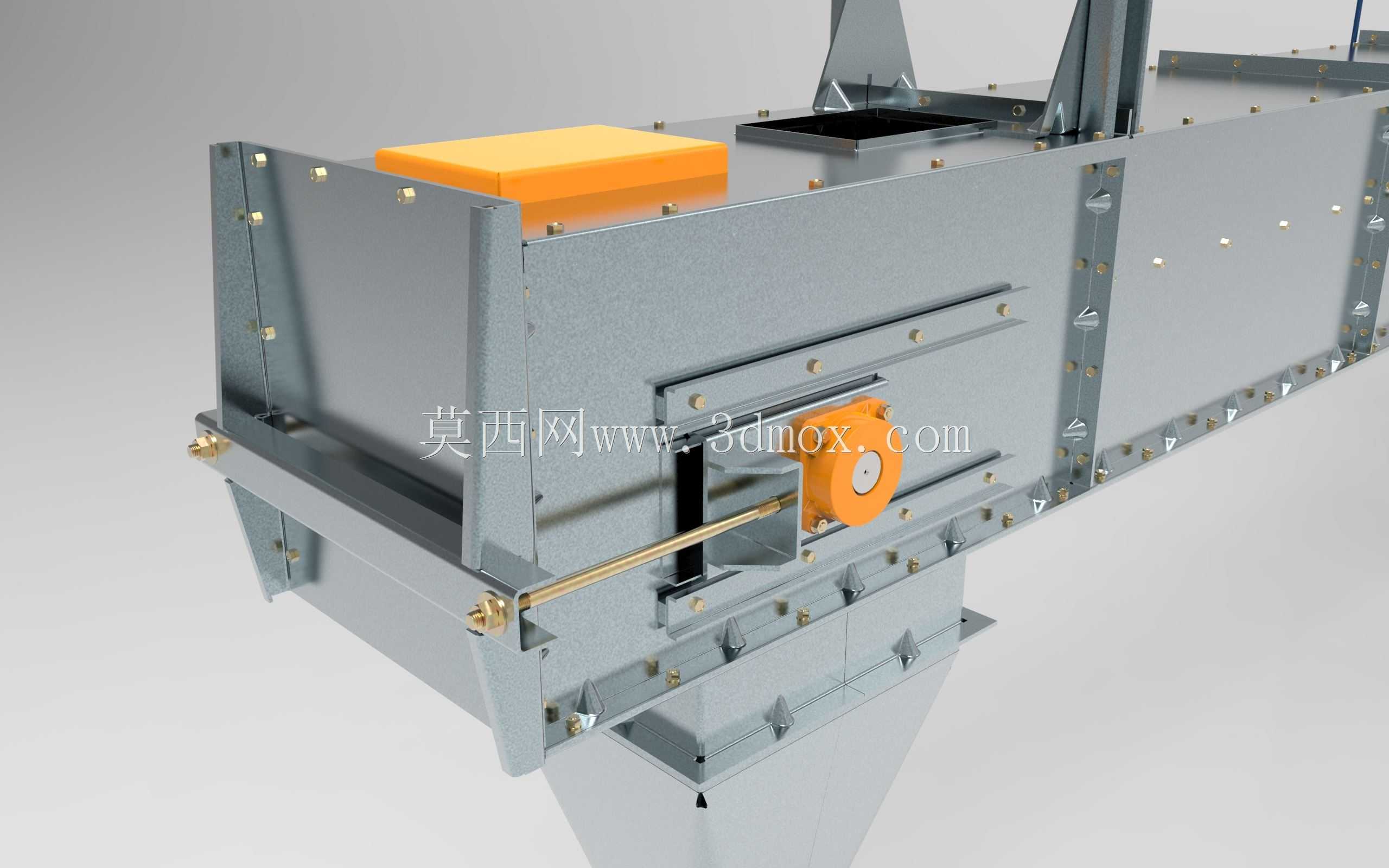

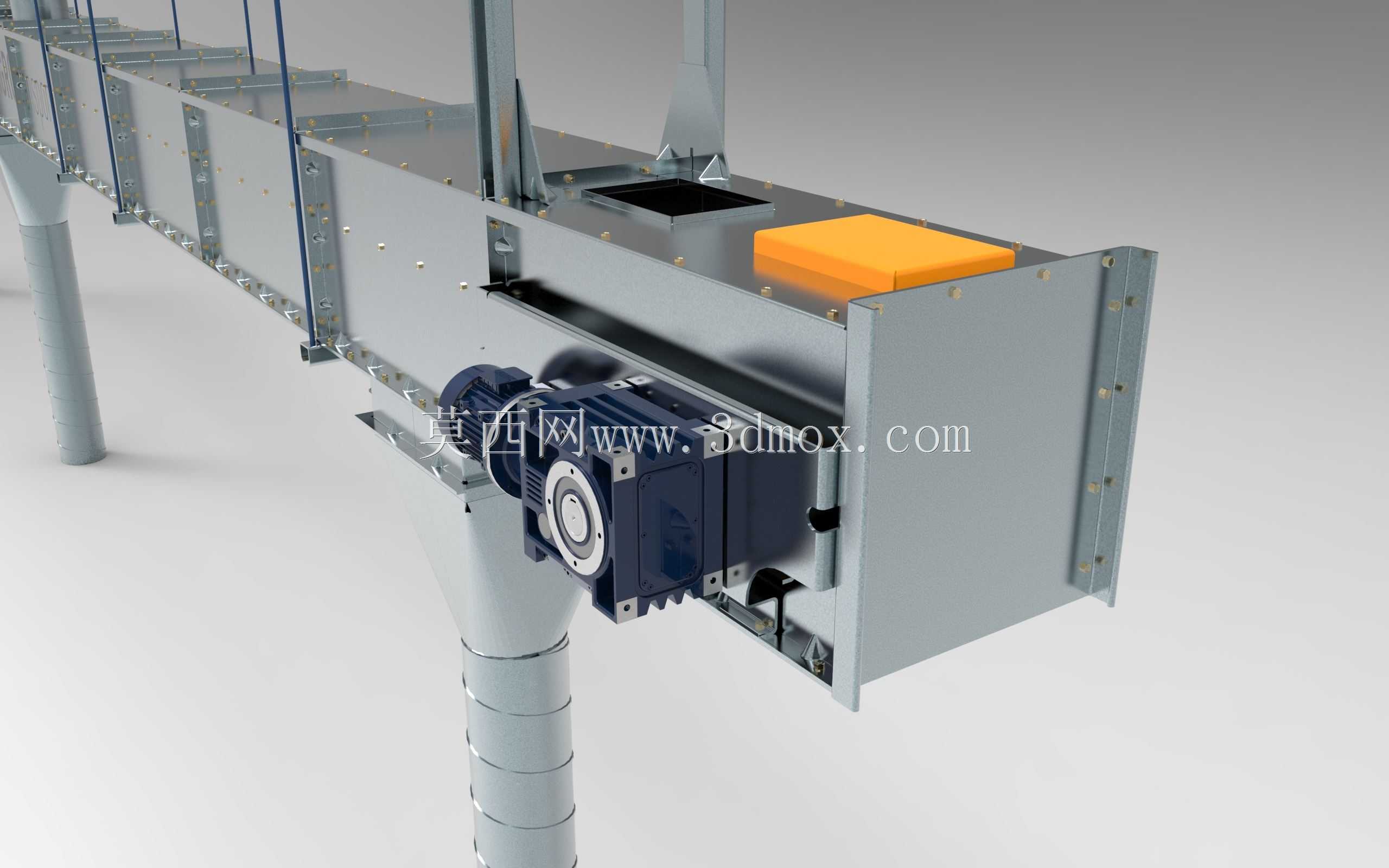

这款Redler模块化链式输送设备，主要面向散状物料的密闭输送场景，广泛应用于粮食加工、建材生产、化工粉体转运、矿山物料输送等行业领域，可在水平、小角度倾斜的输送路径中完成粉状、颗粒状、小块状物料的连续转运作业，全程密闭的壳体结构能够避免输送过程中物料撒漏、粉尘外溢，既可以减少物料损耗，也能改善生产车间的作业环境，降低粉尘带来的安全与健康隐患。设备采用模块化的设计思路，将输送槽体、传动端、张紧端、中间段壳体、刮板链条等部件拆分为标准化单元，不同单元可根据实际输送距离、输送路径的需求进行拼接组合，无需针对每个项目单独定制整体机架，大幅缩短了设备的生产交付周期，也方便后期根据产线调整需求对输送线路进行延长、缩短或者改向，维护时可单独拆解故障模块进行更换，无需整体拆装设备，降低了运维的时间与成本。设备的核心输送部件为配套的刮板链条，链条运行在槽体内部的导轨上，刮板与槽体内壁保持合理间隙，既能带动槽内物料随链条同步向前移动，也能避免刮板与壳体过度摩擦造成部件过快磨损；上下双层的槽体结构可实现双向输送或者物料的回程转运，适配不同产线的物料流向需求。设备顶部设置有进料接口，可与上游的料仓、给料设备直接对接，底部设置有出料接口，可衔接下游的提升、筛分、包装等设备，进出料接口的尺寸可根据上下游设备的对接需求做适配调整。设备的安装边界可根据模块化单元的拼接数量灵活调整，单段标准中间槽体长度统一，传动端与张紧端的外形尺寸固定，安装时只需按照预设的输送线路排布固定各段模块，保证各段槽体的拼接处密封平整、链条导轨对齐即可，无需复杂的现场加工工序；壳体采用钣金折弯拼接结构，外部设置有加强筋板，可保证长距离输送时槽体的结构刚度，避免运行过程中出现槽体变形、链条卡滞的问题。张紧端设置有可调式张紧结构，可根据链条运行一段时间后的磨损伸长量调整张紧行程，保证链条始终处于合适的张紧状态，避免链条跳齿、脱轨等故障。传动端可适配不同规格的驱动单元，根据输送物料的容重、输送距离、输送产能的需求匹配对应功率的驱动装置，满足不同工况下的输送能力要求。
