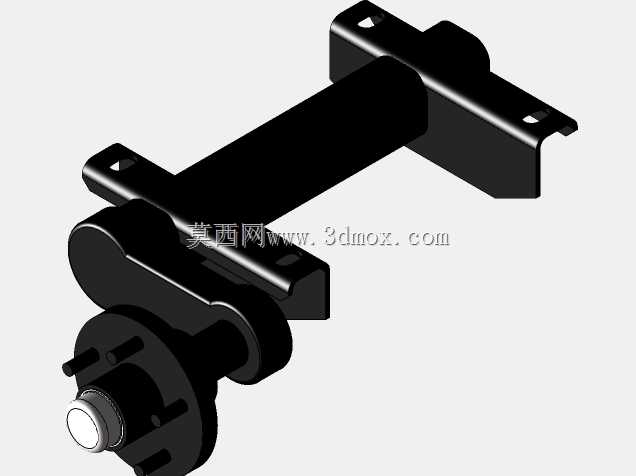

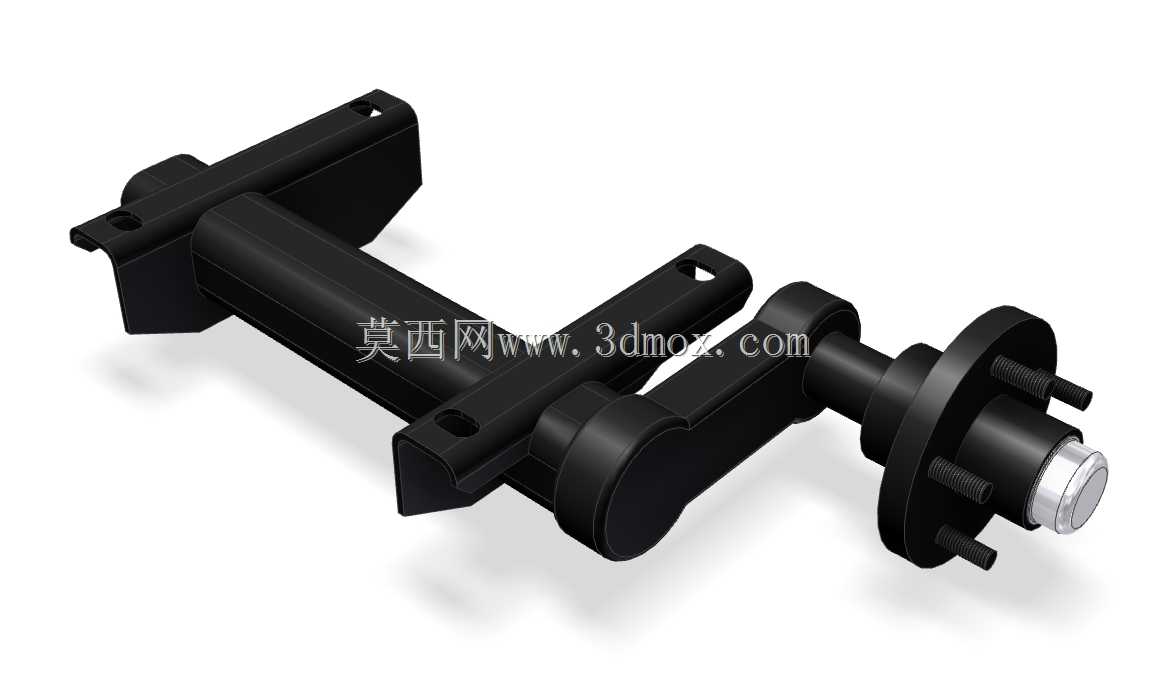

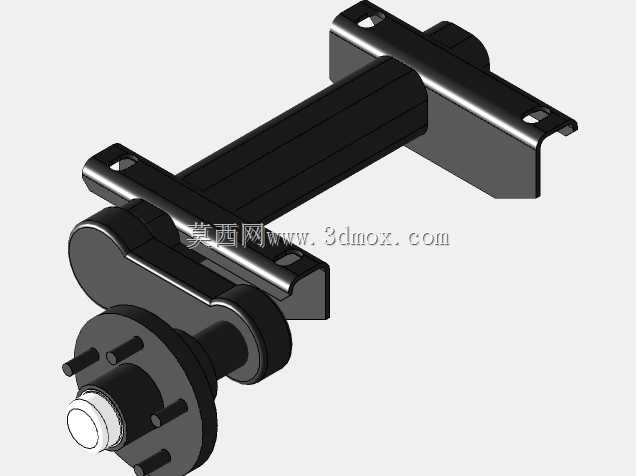

左侧3500lb规格拖车半扭力轴结构

这款左侧安装的3500lb额定载荷半扭力轴，是轻型拖挂类设备行走悬挂系统的核心承载部件，广泛适配民用小型拖挂房车、平板货运小拖车、ATV越野拖斗、轻型设备转运拖架等场景，承担着承载拖挂整体重量、缓冲路面颠簸冲击、连接车架与行走轮组的核心作用，是拖挂设备实现平稳行驶的关键结构件。该扭力轴采用半独立式扭力缓冲结构设计，摒弃了传统钢板弹簧悬挂的多部件拼接形式，将扭力缓冲结构集成在轴体内部，通过轴管内部的弹性扭力杆结构实现缓冲减震，相比传统悬挂结构整体占用空间更小，安装点位更集中，无需额外布置吊耳、连杆等附属连接件，能大幅简化拖车车架的设计与焊接工序，降低拖挂底盘的整体自重，同时减少行驶过程中的部件松动异响问题。从结构设计来看，该轴体为左侧专属安装布局，轴身一端为车架连接固定端，设计有带安装孔的连接支耳，支耳的孔位间距与安装面角度经过精准匹配，可直接贴合拖车车架的纵梁安装面，通过螺栓即可完成固定，无需现场额外打孔适配；轴身另一端为轮毂连接端，配置适配4.5英寸B.C.D规格轮毂的连接法兰，法兰上均匀布置5个轮毂固定螺栓，可直接匹配对应孔距的标准拖车轮毂与制动组件，安装对位便捷，能有效降低现场装配的调整工作量。在安装边界方面，该扭力轴的轴体长度、支耳伸出高度、法兰端的轴向伸出距离都经过精准校核，适配额定载荷3500lb的单轴拖挂底盘布局，安装时需注意轴体的左右侧标识，避免反向安装导致轮毂定位偏移、缓冲受力方向错误的问题；轴体的固定支耳与车架贴合面需保证贴合紧密，螺栓紧固需达到对应扭矩要求，避免行驶过程中出现连接松动。该扭力轴的缓冲阻尼特性经过匹配调校，在铺装路面行驶时可有效过滤路面细碎颠簸，提升拖挂行驶的平稳性，在非铺装路面行驶时也能通过扭力结构的形变吸收较大冲击，避免车架与轮组受到刚性冲击损坏，同时半独立的结构特性可让单侧车轮遇到起伏时不会过度影响另一侧轮组的贴地性，提升拖挂行驶的抓地稳定性与行驶安全性。整体结构采用一体化成型的轴体搭配焊接固定的连接支耳，结构强度冗余充足，可满足额定载荷下的长期行驶使用需求，外露的连接螺栓做了防锈处理，可适应户外雨雪、泥泞等复杂使用环境，降低后期维护的频次。
