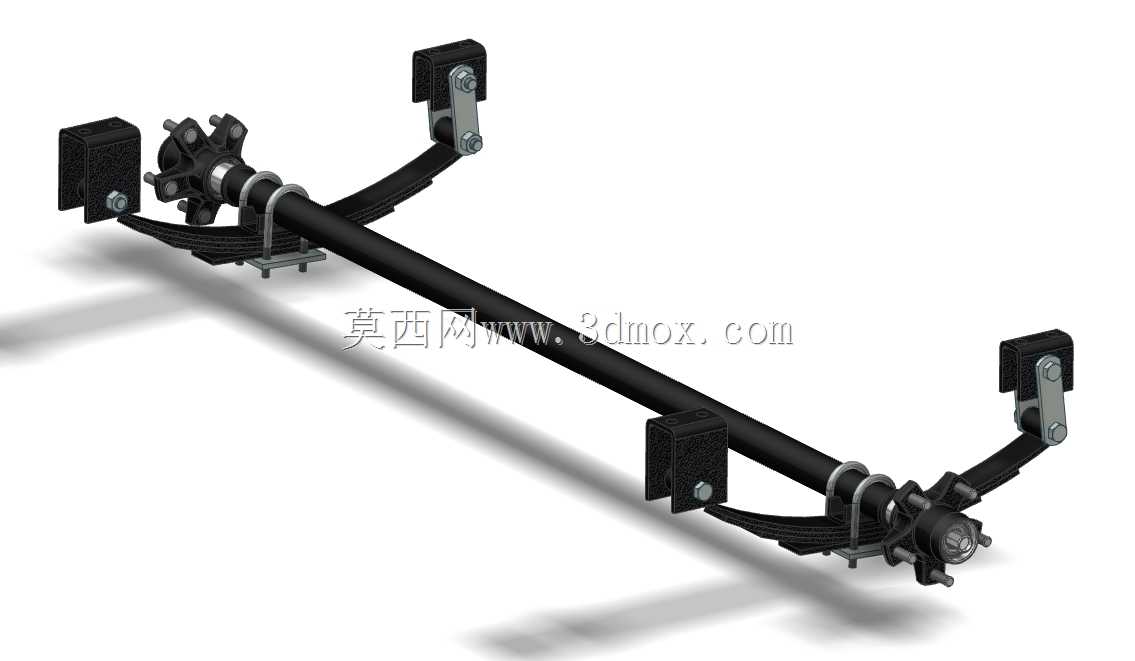

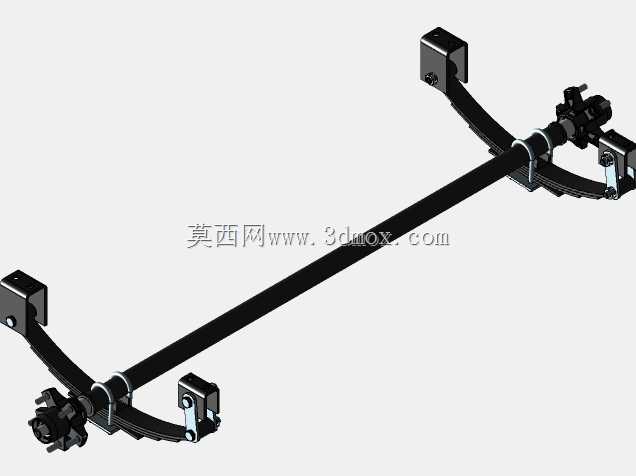

2200磅承载级拖车轴带钢板弹簧悬挂总成

该总成是轻型拖挂类运载设备的核心行走承载部件，主要适配额定承载2200磅的小型民用拖车、露营拖挂、轻型货运拖板、ATV运载拖架等场景，承担整车载荷传递、行驶缓冲、车轮定位的核心功能，是拖挂设备实现安全道路行驶的关键结构件。整套总成采用集成化设计思路，将车轴主体、弹性悬挂、轮毂安装、车架连接结构整合为完整的预装单元，无需用户零散采购匹配部件，可直接与拖车车架完成对接装配，大幅降低拖挂设备的组装调试难度。车轴主体采用高强度实心轴杆结构，轴体做了防锈防腐处理，可适应户外多雨、泥泞、融雪盐蚀等复杂行驶环境，轴体两端的轮毂安装位采用60度锥面定位设计，匹配4.5英寸B.C.D规格的5螺栓轮毂安装面，可适配绝大多数轻型拖车常用的轮毂轮胎规格，内置锥形滚柱轴承，可同时承受行驶过程中的径向载荷与转弯、颠簸产生的轴向冲击，轴承预紧间隙经过合理匹配，既保证转动顺滑无卡滞，又能避免行驶过程中轮毂松旷晃动。悬挂部分采用多片式钢板弹簧结构，通过弹簧夹将各片钢板规整固定，避免钢板受力错位产生异响或异常磨损，钢板弹簧两端通过吊耳支架与车架连接座铰接，可在车轮遇到路面颠簸时实现弹簧的伸缩变形，充分吸收路面冲击，减少传递到车架与所载货物的震动，避免货物因颠簸损坏，同时保证车轮始终与地面保持有效贴合，提升行驶抓地力与稳定性。钢板弹簧与车轴的连接采用高强度U型螺栓配合压板紧固，锁紧力矩经过匹配设计，可避免长期颠簸工况下连接松动，保证轴体与弹簧的相对位置固定，防止车轴移位导致的轮胎偏磨、行驶跑偏问题。车架连接座采用厚钢板冲压焊接成型，带有多组安装孔位，可适配不同宽度规格的拖车主梁，安装时只需将连接座与车架主梁对齐焊接或螺栓紧固即可完成固定，安装边界清晰，无需对轴体或悬挂部件做二次切割修改。整套结构没有冗余的复杂部件，所有受力部件均经过载荷校核，在满足2200磅额定承载的前提下尽可能控制自重，既不会给拖挂车辆增加额外的负载负担，又能保证长期重载行驶的结构可靠性，日常维护仅需定期检查轴承润滑状态、螺栓紧固力矩、钢板弹簧磨损情况即可，维护成本极低，非常适合民用轻型拖挂设备的使用需求。
