三级2英寸球形拖车挂接人字架装置

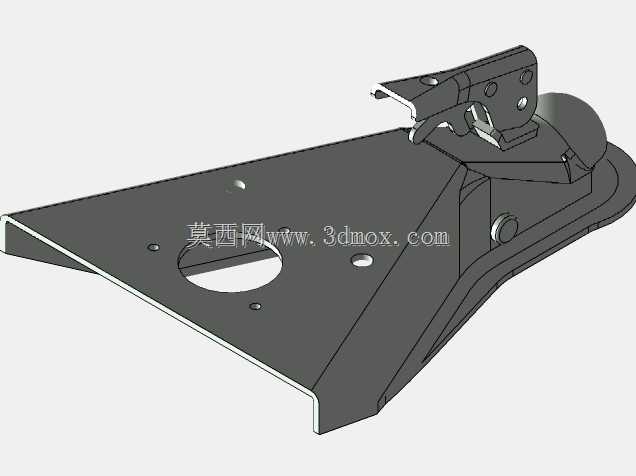

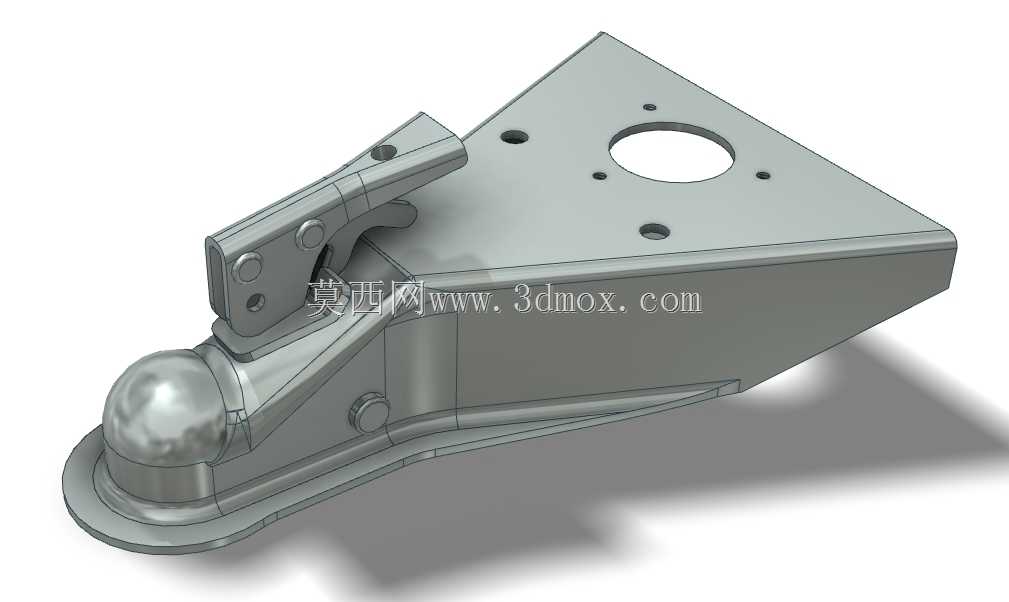

该装置是应用于轻型拖挂场景的核心牵引连接构件，主要适配小型旅居挂车、货运拖斗、户外装备拖板等民用拖挂单元与牵引车辆的尾部连接，在户外露营、短途物料转运、小型设备转场等场景中承担牵引载荷传递、挂接锁定的核心作用，是拖挂行驶过程中保障连接可靠性的关键安全部件。产品采用三级结构的2英寸标准球形挂接设计，匹配行业通用的拖车球尺寸规格，前端的球形抱合结构带有自锁式锁止机构，挂接完成后可自动卡入球颈位置的锁止槽，避免行驶过程中因颠簸、震动出现脱钩风险，锁止机构旁设置有解锁扳杆，操作人员无需额外工具即可快速完成挂接与脱卸操作，扳杆表面做了防滑纹理处理，即便佩戴劳保手套也能顺畅施力。主体承载结构采用三角人字架构型，相比平直板式挂接座，三角构型能够将牵引过程中的纵向拉力、转向过程中的侧向扭力、颠簸路段的竖向冲击力均匀分散到整个安装基面，避免局部应力集中导致的结构变形或开裂，架体上预留的多个安装孔位按照标准拖挂安装孔距排布，可直接适配多数皮卡、SUV、轻型货车的尾部改装安装位，安装基面的大尺寸中心孔用于避让车辆尾部的接线束、安装螺栓等结构，周边的小孔用于穿装固定螺栓，孔位边缘均做了倒角处理，避免安装时刮伤螺栓镀层或安装面漆面。整体外形采用楔形收窄设计，前端球头连接位置做了圆弧过渡处理，既降低了行驶过程中的风阻，也能避免转向时挂接结构与车辆尾部保险杠发生运动干涉，架体的侧边做了加厚翻边处理，在不额外增加整体重量的前提下大幅提升结构的抗扭刚度，挂接状态下可兼容牵引车辆与挂车之间±30度的转向夹角、±15度的上下摆动角度，能够适配非铺装路面、起伏坡道等复杂路况的行驶需求，所有活动铰接位置均预留了润滑注油间隙，长期使用过程中可定期加注润滑脂，降低铰接位置的磨损量，延长整套装置的使用寿命。
