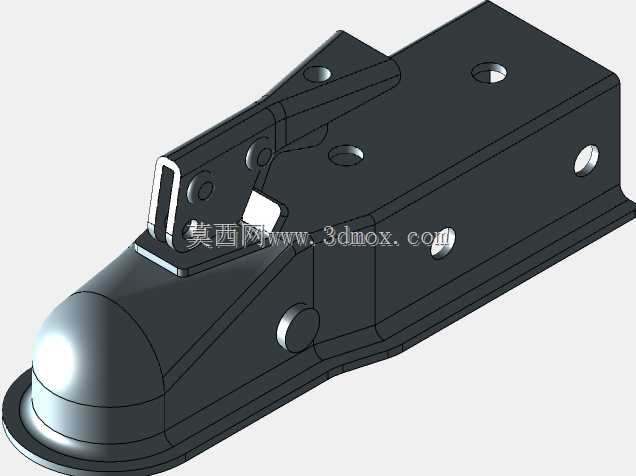

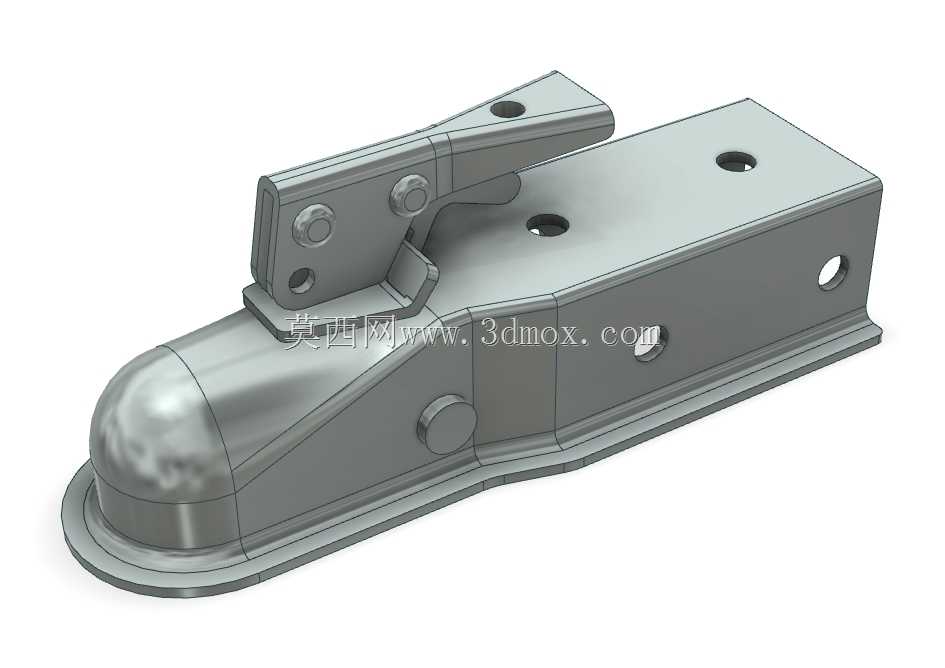

2英寸球形拖车挂接锁紧连接器结构

该款挂接连接器主要应用于轻型拖挂场景，适配家用乘用车、小型越野车辆挂载露营拖挂、小型货运拖板、摩托运载挂车等使用场景，是车辆与后挂设备之间实现动力牵引、姿态约束的核心连接部件，承担行驶过程中纵向牵引力传递、转弯时铰接自由度释放、颠簸路面相对位移补偿的关键作用，直接决定拖挂行驶的连接可靠性与行驶安全性。产品采用2英寸标准球形对接规格，可匹配市面绝大多数乘用车辆标配的同尺寸拖车球头，对接端采用杠杆式锁紧夹钳结构，扳动上部压杆即可实现锁舌的开合动作，挂接时将连接器腔体对准球头下压即可自动触发锁止，解锁时抬起压杆即可分离，操作无需额外工具，单人即可快速完成挂接与脱卸操作，锁止状态下夹钳会完全包覆球头颈部，避免行驶过程中受颠簸冲击出现意外脱开的风险。连接器主体采用2.5英寸规格的高速钢材质打造，整体为长条形盒式承力结构，腔体内部做了与球头曲率匹配的弧面贴合设计，可均匀分散牵引过程中的接触应力，避免局部应力集中导致的构件变形或磨损；主体侧面、顶面及底部法兰面均预留了标准安装孔位，可通过螺栓与后挂设备的牵引梁直接固定，底部延伸的法兰边可增大与牵引梁的接触面积，降低连接部位的压强，适配矩形截面的标准拖挂牵引纵梁安装，安装边界可兼容多数轻型拖挂的前端梁体尺寸，无需对梁体做额外切割改造即可完成装配。设计过程中充分考虑户外使用的复杂工况，铰接部位采用销轴铆接结构，配合面预留了润滑脂存储间隙，长期户外使用不易出现锈蚀卡滞，锁止机构自带防松限位结构，即使行驶过程中产生持续振动，压杆也不会意外抬起解锁；整体外形做了圆弧过渡处理，前端球头对接部位做了加厚包边设计，可抵御拖挂行驶中飞溅的碎石冲击，外露的铰接部位做了下沉式设计，减少行驶过程中泥水、沙尘的直接侵入，降低日常维护频次，可适配非铺装路面、雨天、低温等多种户外行驶环境的使用需求。
