单级悬臂式离心泵结构设计

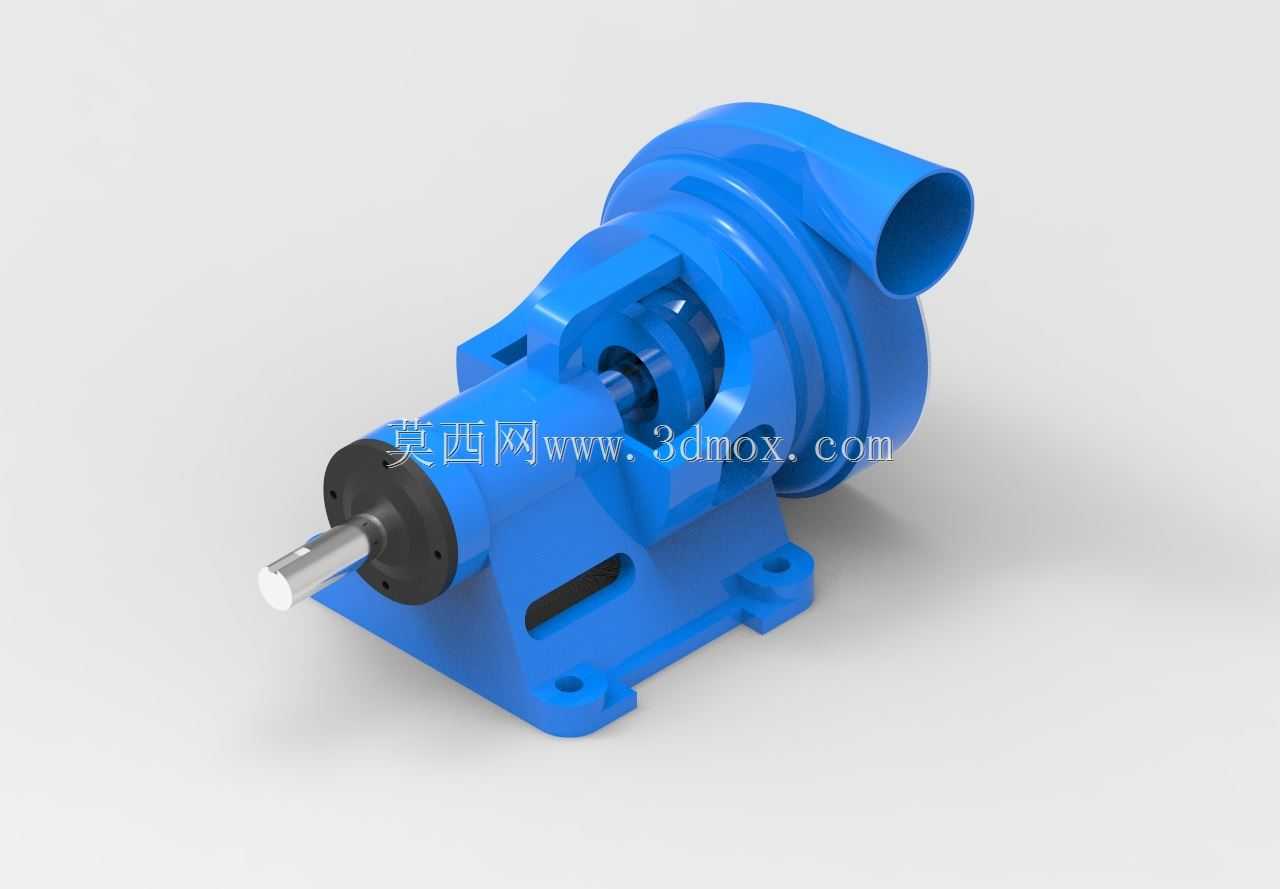

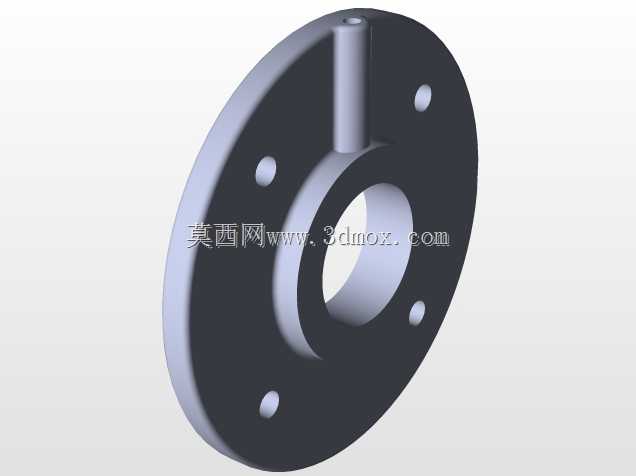

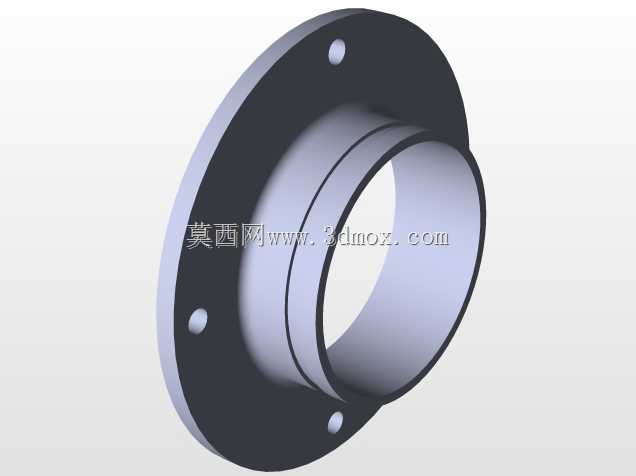

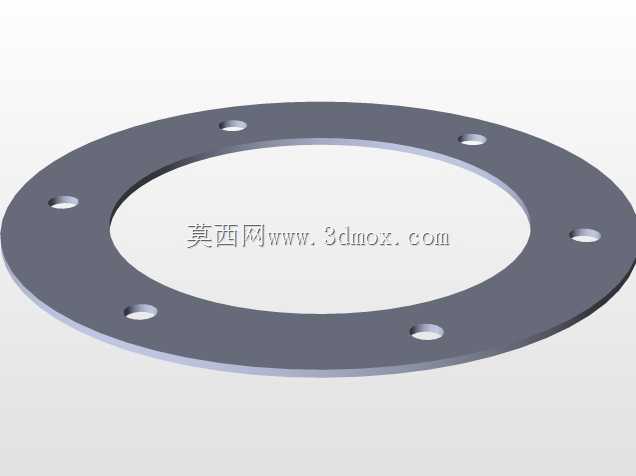

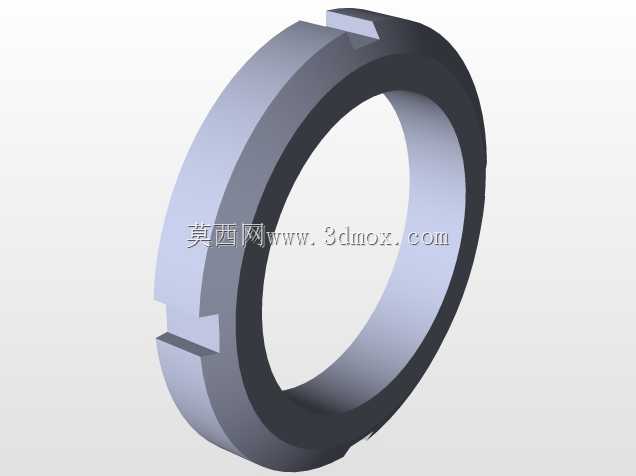

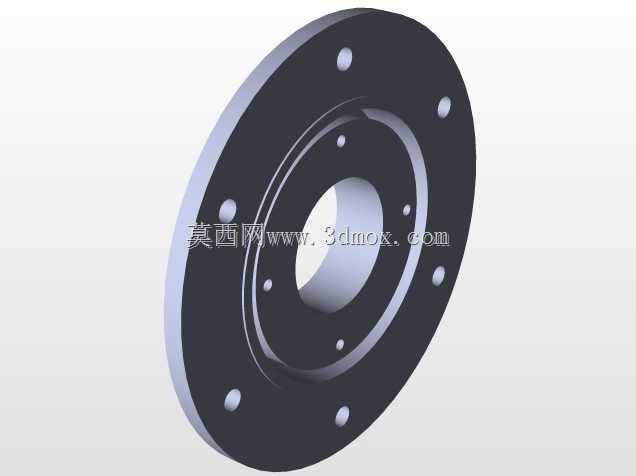

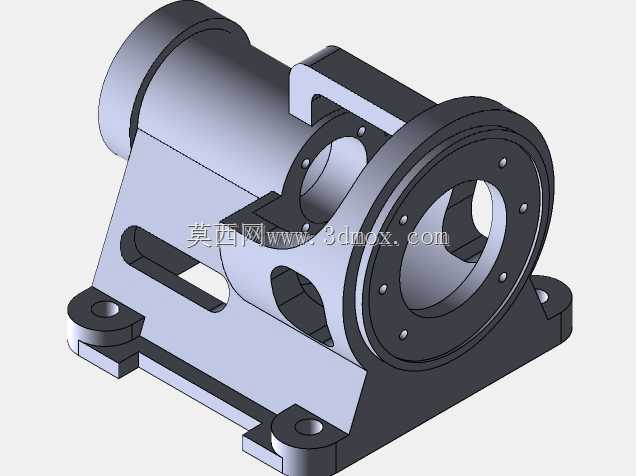

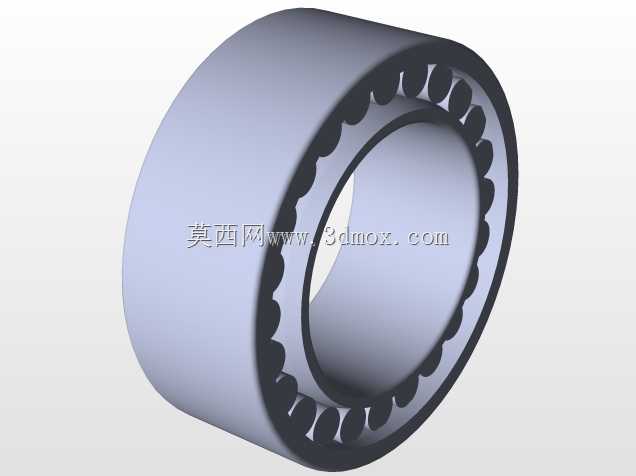

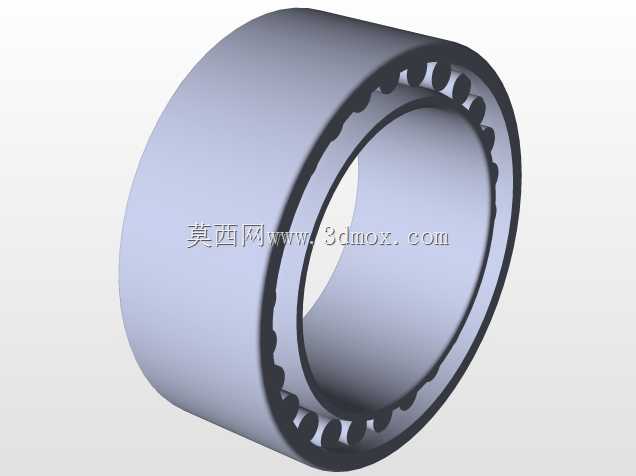

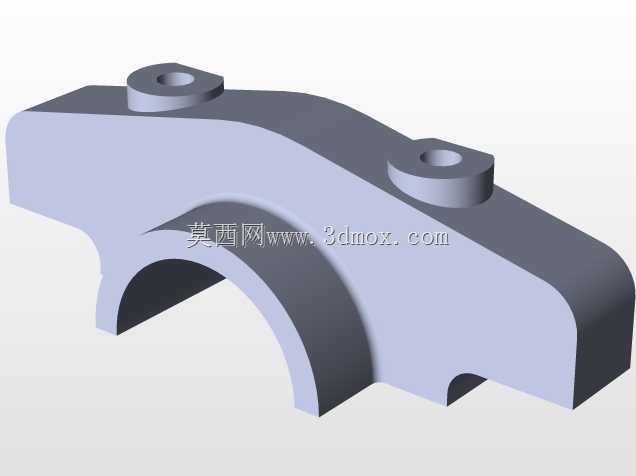

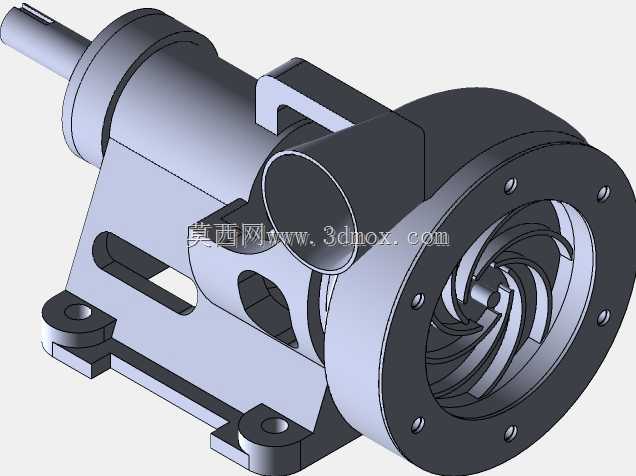

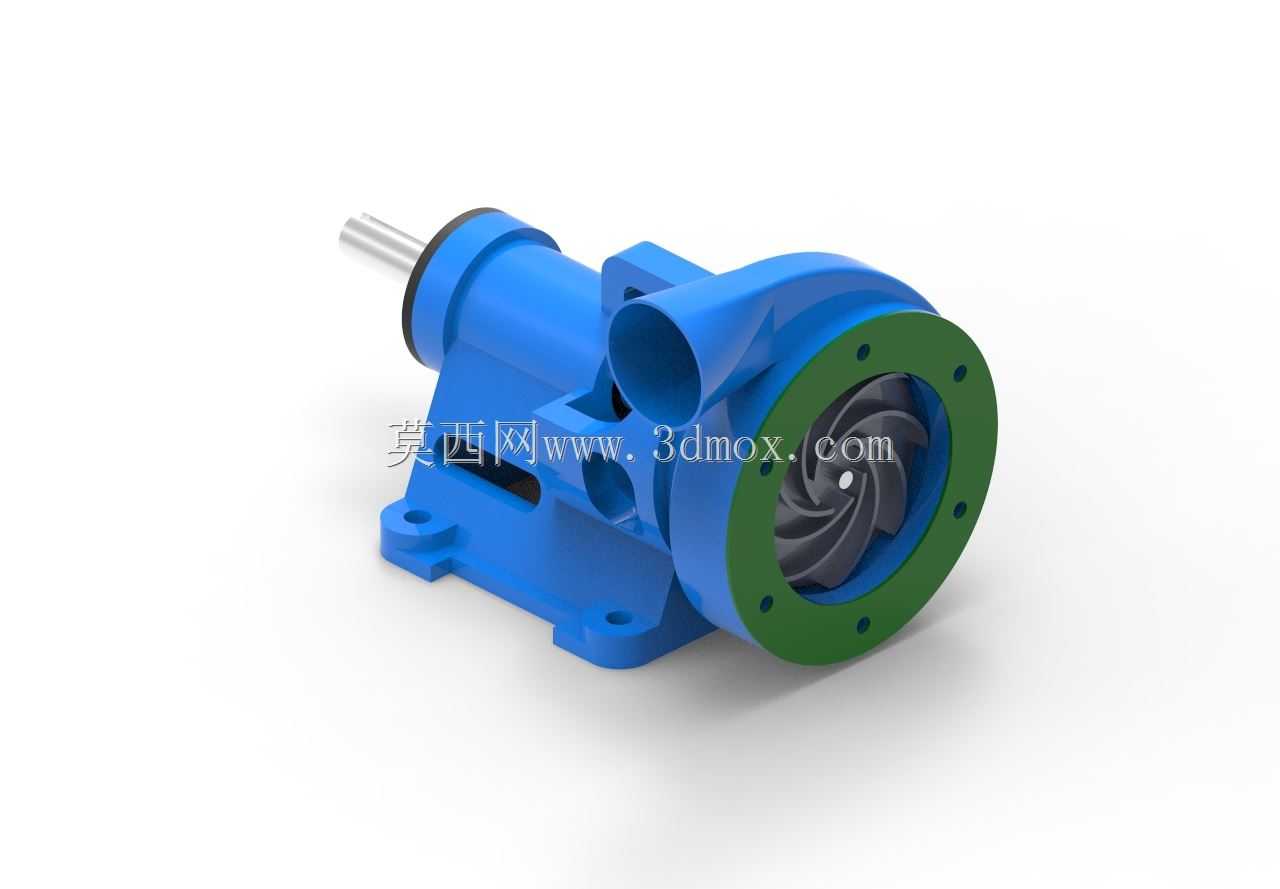

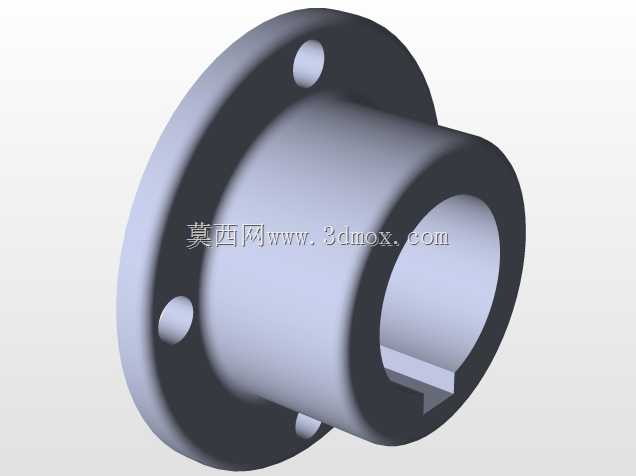

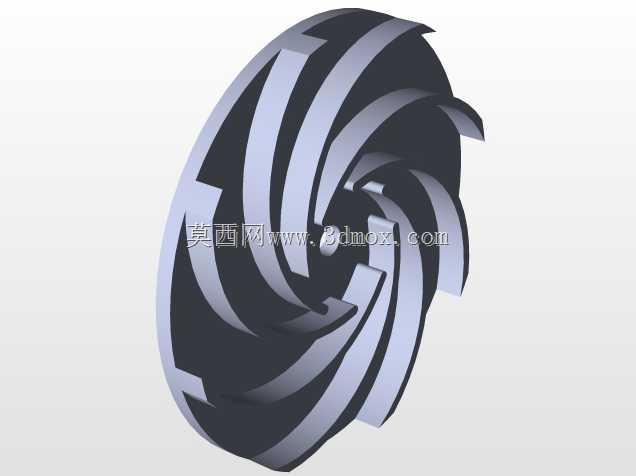

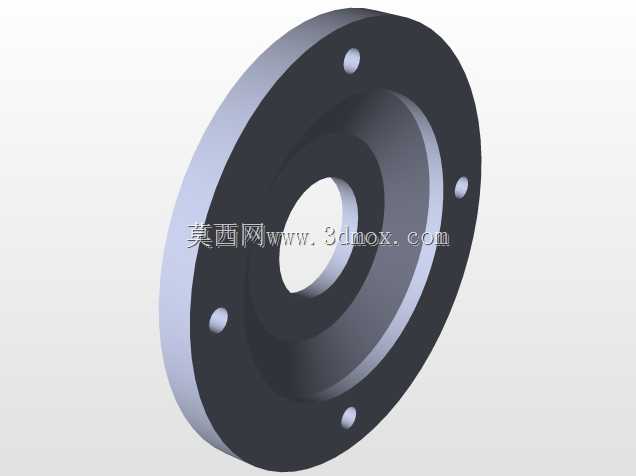

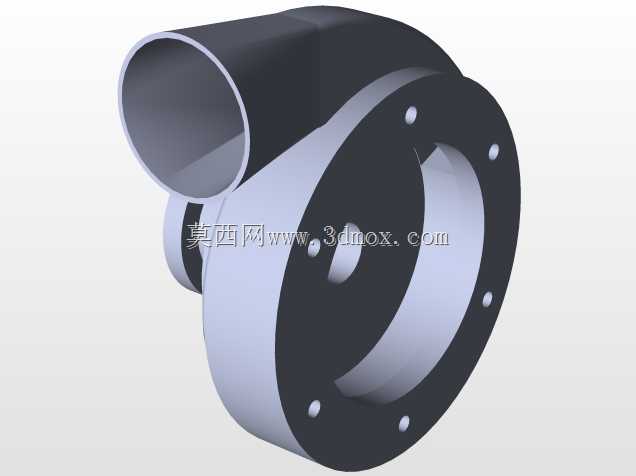

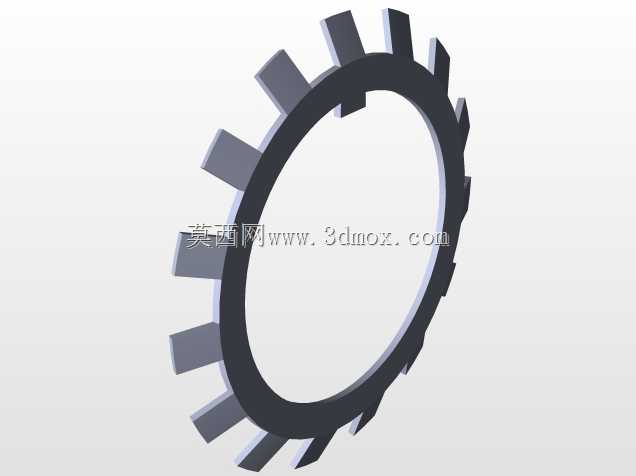

这款离心泵主要面向民用给排水、工业循环水输送、中小型暖通空调水循环、农田低压灌溉等常规流体输送场景，可输送常温清水或物理化学性质与水相近的无固体颗粒介质，是流体输送系统中完成流体增压输送的核心动力部件。设备运行时，动力通过轴端输入带动叶轮高速旋转，泵腔内的流体在叶轮离心力作用下获得动能与压能，经蜗壳流道汇集增压后从出口法兰排出，同时叶轮入口处形成负压持续吸入流体，完成连续的流体输送作业。该模型采用单级悬臂式结构布局，整体结构紧凑，泵脚与泵体一体化铸造设计，安装时直接通过泵脚的安装孔与基础机架固定，无需额外搭建复杂支撑结构，轴向尺寸短，对安装空间的轴向长度要求较低，适配多数中小型泵房、设备配套的安装空间边界。设计过程中优先考虑运行稳定性与易维护性，叶轮采用闭式结构，叶片曲面经过流道优化，可减少流体在流道内的涡流损失，提升运行效率；泵轴采用悬臂支撑结构，轴承组件集成在轴承座内，可同时承受径向载荷与残余轴向力，保证轴系运行时的跳动量控制在合理范围内，降低运行振动与噪音。泵体与泵盖的连接法兰采用均匀分布的螺栓紧固，接缝处设置密封槽可安装密封垫片，防止高压流体泄漏；轴端设置机械密封结构，避免流体沿泵轴向外泄漏，同时减少轴部的磨损。进出口采用标准法兰连接结构，可直接对接同通径的工业管路，无需额外定制转接件，降低现场安装的适配成本。整体外形采用规整的安装底座设计，安装时需保证底座水平，进出口管路设置独立支撑，避免管路重量直接作用在泵体上造成壳体变形，同时预留足够的侧面操作空间，方便后期更换密封件、检查叶轮状态等维护作业。
