直联式离心清水泵结构设计

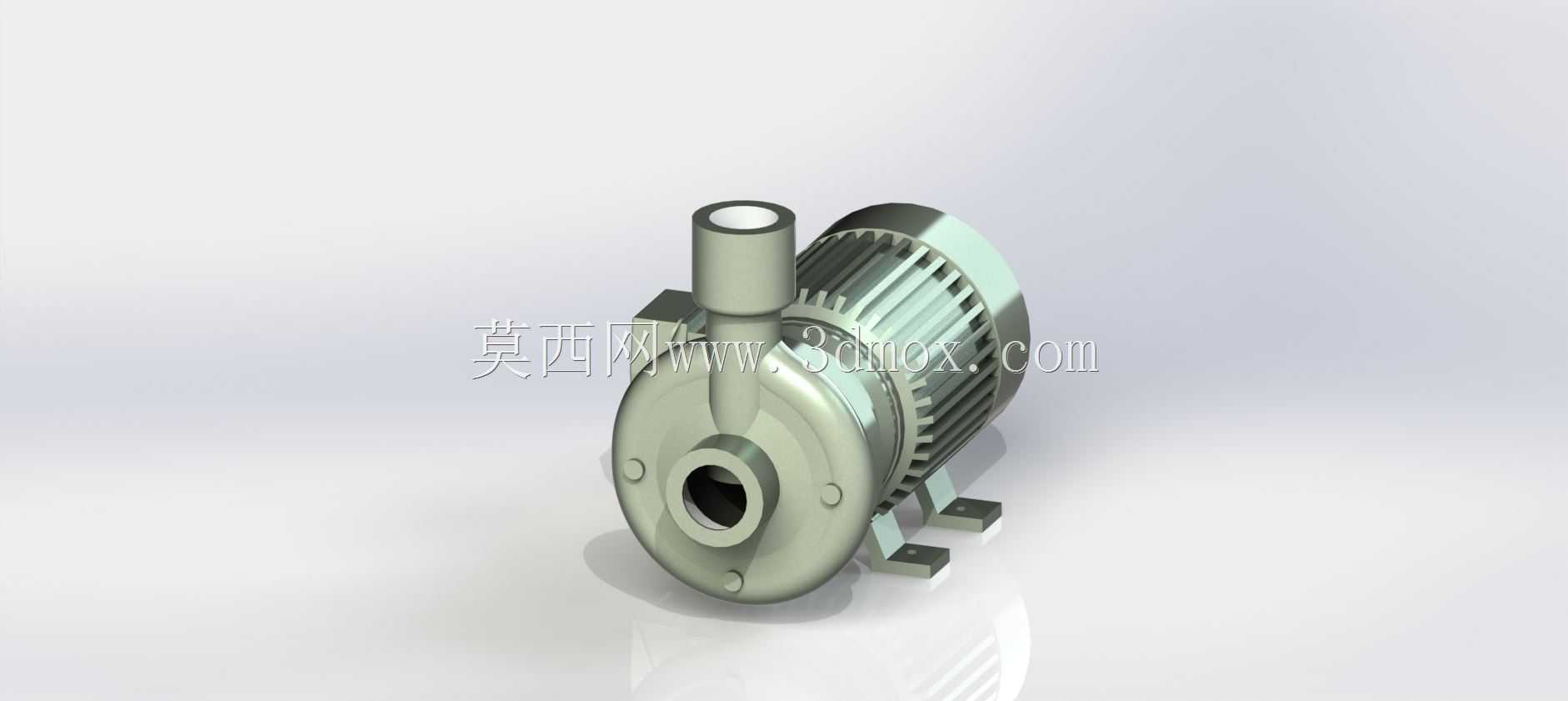

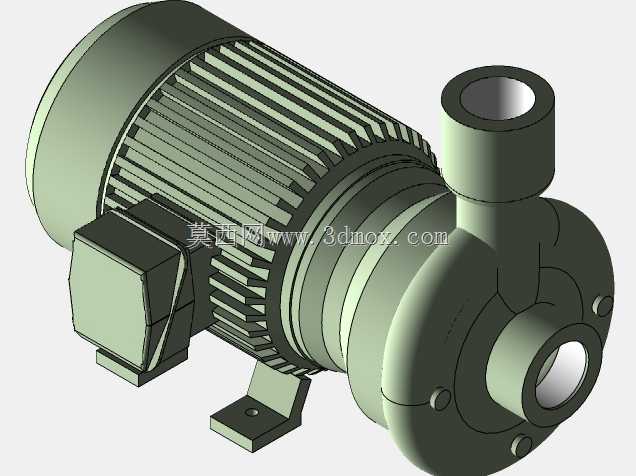

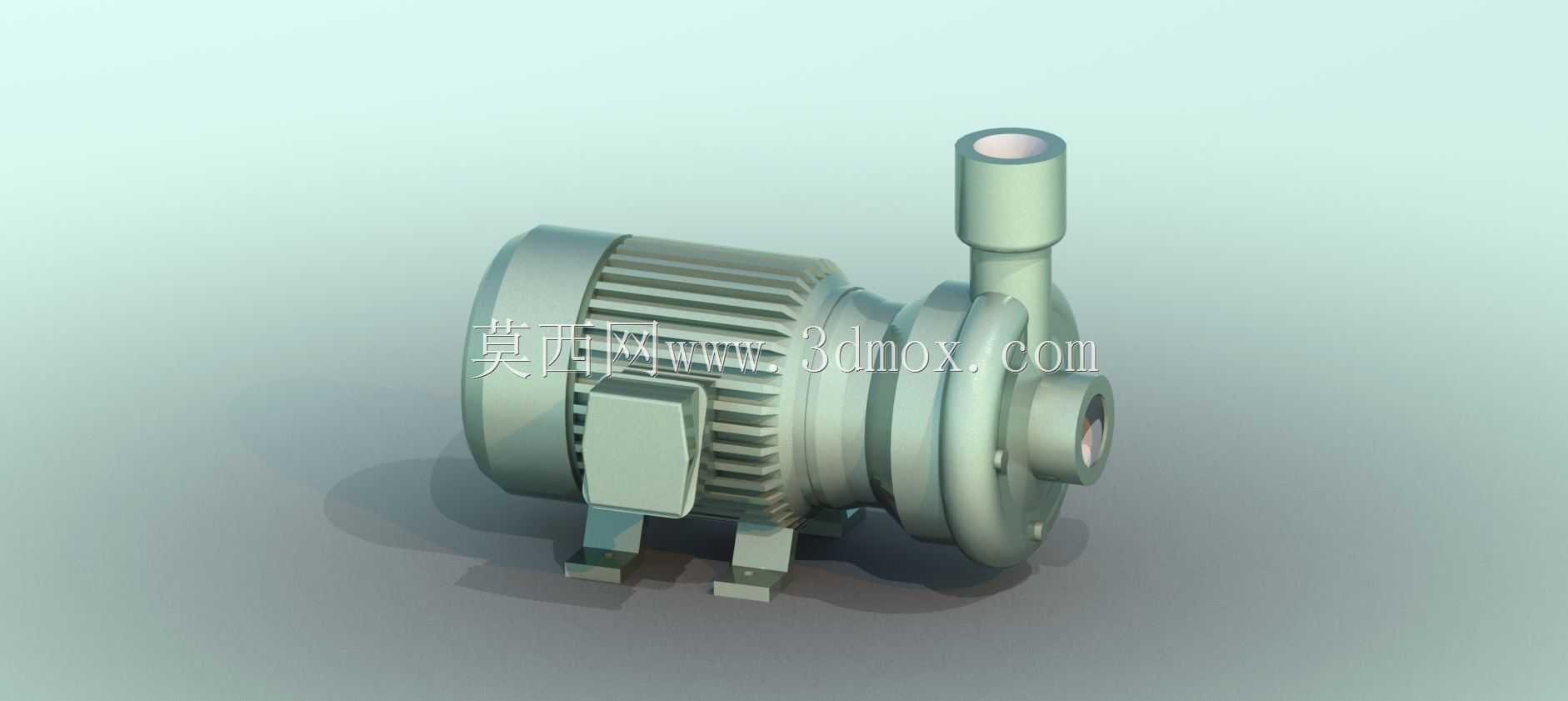

这款直联式离心清水泵主要面向民用给排水、小型工业循环供水、农田浅层灌溉、暖通系统水循环等场景，可输送常温无固体颗粒的清水或物理化学性质接近清水的介质，是中小流量输水场景中应用极广的流体输送设备。设备采用电机与泵体直联的结构设计，省去了传统联轴器传动的冗余结构，整体轴向尺寸更紧凑，安装时不需要额外调整传动对中度，大幅降低现场安装的调试难度，也减少了传动环节的能量损耗，运行时的振动与噪音相比分体式离心泵更低。从功能特性来看，该泵为单级单吸悬臂式结构，叶轮直接安装在电机输出轴端，泵腔采用渐扩式蜗壳流道设计，介质从轴向入口进入叶轮腔后，通过高速旋转的叶轮获得动能，再经蜗壳流道的导流减速将动能转化为压力能，最终从径向出口排出，额定工况下吸入角度与排出角度经过流道仿真优化，能有效降低入口紊流与出口水力冲击，提升泵的运行效率，减少气蚀发生的概率。设计过程中优先考虑了安装与维护的便捷性，泵脚与电机端盖采用一体化铸造的安装支座，预留的四个安装脚孔可直接适配常规混凝土基础或钢架安装平台，进出口采用标准管螺纹接口，可直接对接同规格的输水管道，不需要额外配置转换接头。泵体与电机的连接端设置了机械密封腔，采用内置式机械密封结构，相比传统填料密封泄漏量更小，不需要频繁调整密封压盖，日常维护仅需定期检查轴承润滑状态与密封磨损情况即可。外形设计上整体呈同轴圆柱布局，泵头部分为渐扩式蜗壳造型，电机外壳采用散热筋结构提升连续运行时的散热能力，整体安装边界规整，没有外凸的易磕碰结构，既适合固定工位的长期安装使用，也可作为移动输水机组的配套泵体使用，在小型供水系统、设备冷却循环、庭院给排水等场景下都能稳定适配。
