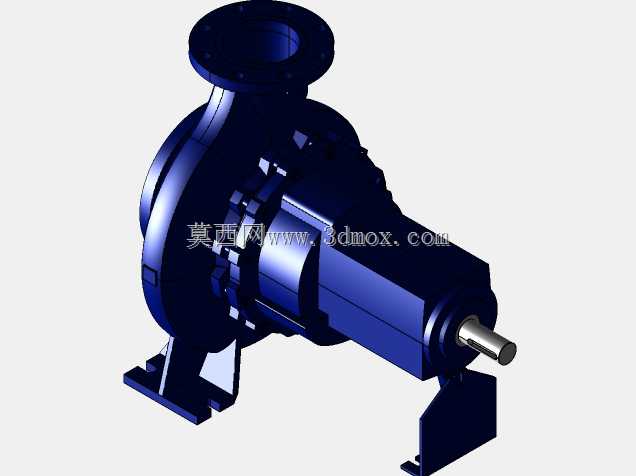

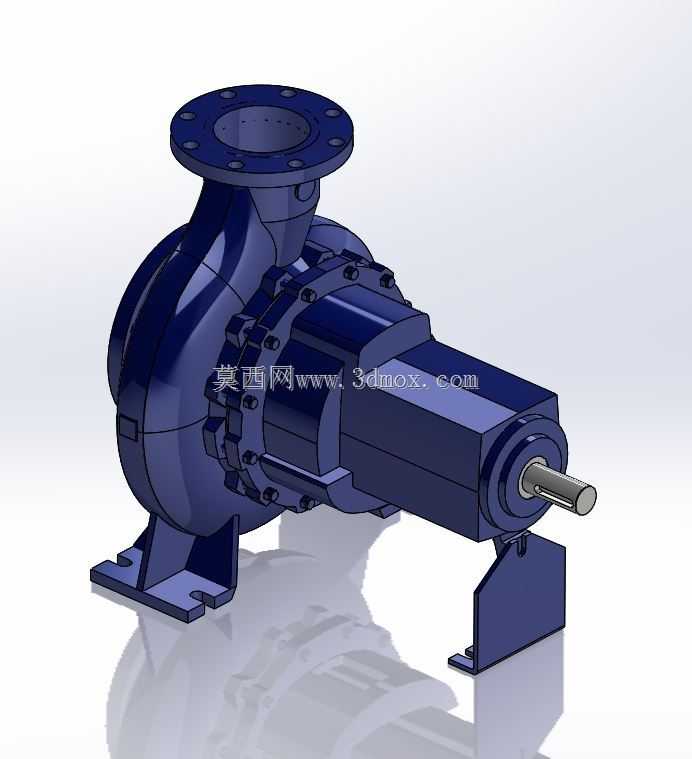

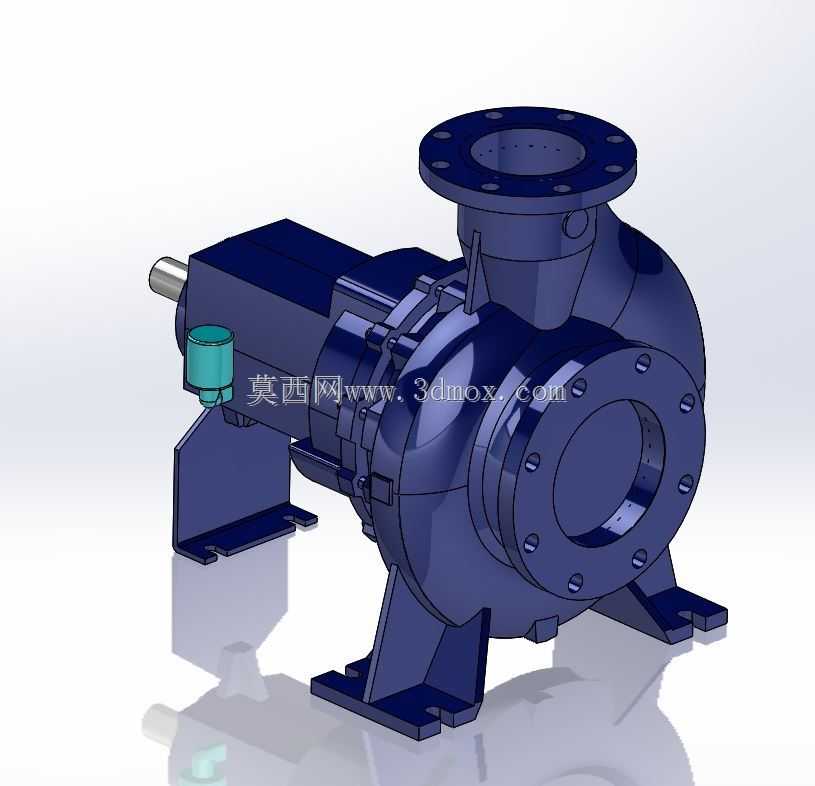

卧式单级端吸离心泵工业结构设计

这款端吸离心泵是工业流体输送场景中应用极为广泛的水力设备，主要面向市政供水、暖通空调循环、工业冷却系统、给排水管网以及轻化工流体输送等场景，承担清水或理化性质接近清水的介质输送任务，在楼宇供水、工厂循环水站、区域供暖系统中都能见到这类设备的身影，是通用流体输送环节的核心动力单元。从功能特性来看，该泵采用单级单吸卧式结构，轴向吸入、径向排出的管路布局能够大幅缩减安装时的管线弯折长度，降低管路沿程阻力损失，泵体与轴承座集成式的支撑脚设计，能够保障设备运行时的结构稳定性，减少长周期运行产生的结构形变与振动偏移。设计过程中优先考虑了现场安装与后期运维的便捷性，进出口法兰采用标准法兰连接尺寸，能够直接匹配同公称通径的工业管路，无需额外制作过渡转接件；泵轴端的密封结构预留了常规机械密封的安装空间，后期更换密封件时无需拆解整个泵体，仅需拆卸联轴器端的护罩即可完成操作，大幅降低运维的工时成本。泵体的流道采用水力优化的渐扩式蜗壳结构，能够在介质从叶轮获得动能后，平稳将动能转化为压力能，减少流道内的湍流冲击与水力损失，提升泵组的运行效率。配套的轴承支撑结构采用双支点定位设计，能够承受叶轮运行时产生的径向力与少量轴向力，保障轴系运行的同轴度，延长轴承与密封件的使用寿命。从安装边界来看，该泵尺寸规格为200-150-315，对应公称通径吸入端200mm、排出端150mm、叶轮名义直径315mm，安装时需要预留足够的轴向操作空间用于后期检修叶轮与密封件，底部支撑脚的安装孔位采用标准化间距设计，能够适配通用的混凝土基础或钢制泵架，进出口法兰的端面高度匹配常规管路架设高度，减少安装时的管线错位调整工作量。整体结构紧凑，相较于同参数的双吸泵占地面积更小，适合安装空间相对局促的中小型泵站、机房内使用，泵体顶部设置的排气螺塞能够在启泵前快速排净泵腔内的空气，避免气缚现象影响泵的正常启动，泵体下部的泄放螺塞可以在停机检修时快速排净泵腔内残留的介质，避免冬季低温环境下残留介质冻裂泵体。
