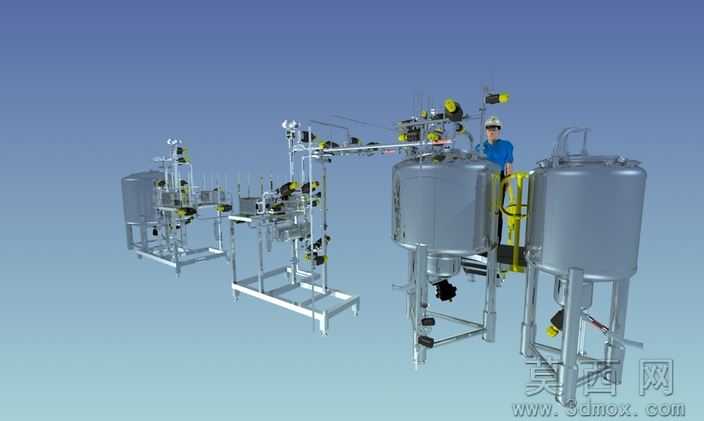

植物处理厂工艺管道成套设备三维模型

本套三维模型完整还原植物处理厂核心工艺段的管道与罐体成套设备，建模流程遵循工业项目正向设计逻辑：首先依据植物提取、物料输送的工艺流程图确定罐体排布基准，依次完成立式承压罐体、支腿框架、操作平台、工艺管线、阀门组件、输送泵体、检测仪表的零件级建模，再按照管路走向完成硬管、弯头、快装接头的装配约束，最后添加操作工位的人体参考模型校验操作空间合理性，所有零件均保留完整的装配层级与特征参数，无缺失面、破面等建模缺陷。参数设计层面严格匹配食品级植物处理设备的行业规范，两台主工艺罐体的容积、径高比、支腿承重参数均按照批次处理量设定，管道通径、壁厚根据物料输送流量、压力参数计算确定，操作平台高度、护栏间距符合人体工程学要求，阀门、仪表的安装位置预留足够的操作与维护空间，所有管路的转弯半径、连接方式均满足卫生级管路的设计标准，无干涉、错配等设计问题。渲染材质方面针对不同部件做了精准的材质区分，罐体、管道、支架等不锈钢部件采用304卫生级不锈钢材质，还原金属哑光拉丝的表面质感，密封件、操作手柄采用食品级橡塑材质，操作平台防滑踏板做了纹理凹凸处理，仪表表盘、阀门手轮做了分色标识，整体渲染效果贴近真实工厂设备的视觉状态，可直接用于方案展示、项目汇报场景。结构原理上完整呈现植物处理工段的物料流转逻辑，罐体承担物料存储、反应、暂存功能，配套管道实现物料在不同工艺单元间的密闭输送，管路上配置的阀门、泵体实现流量调节、输送动力供给，检测仪表实时监控管路内的压力、温度、流量参数，操作平台与爬梯满足操作人员的巡检、操作需求，整套设备可完成植物原料提取过程中的物料输送、暂存、工艺处理全流程功能。软件兼容层面模型提供Parasolid通用中间格式与STL格式文件，Parasolid格式可被SolidWorks、UG、Pro/E、Catia等主流三维机械设计软件直接打开编辑，保留完整的装配体结构与零件参数，支持后续的工程图导出、仿真分析、BOM表生成工作；STL格式可直接导入切片软件用于3D打印，也可用于VR场景搭建、数字化工厂仿真等场景，无需额外修复即可正常使用。研发教学应用层面，本模型可作为轻工过程装备、食品机械、生物工程装备相关专业的教学案例，帮助学生理解工艺管路排布、压力容器设计、卫生级设备设计的核心要点，也可作为植物提取、农产品加工类项目的方案设计参考模板，设计人员可在此模型基础上调整罐体容积、管路走向、设备配置快速适配不同产能的项目需求，还可用于工厂运维人员的设备结构培训，直观展示设备内部管路走向与部件组成，降低运维培训的理解成本。
