小型农用粮食加工用大米粉碎设备结构设计

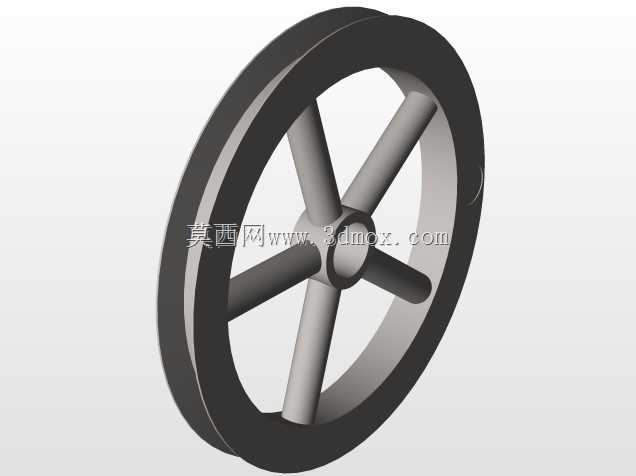

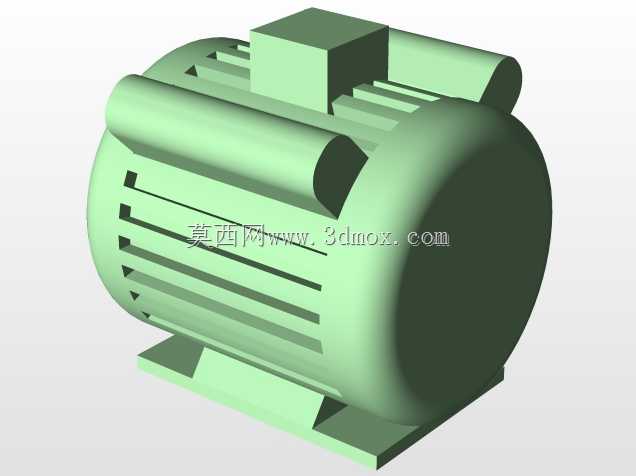

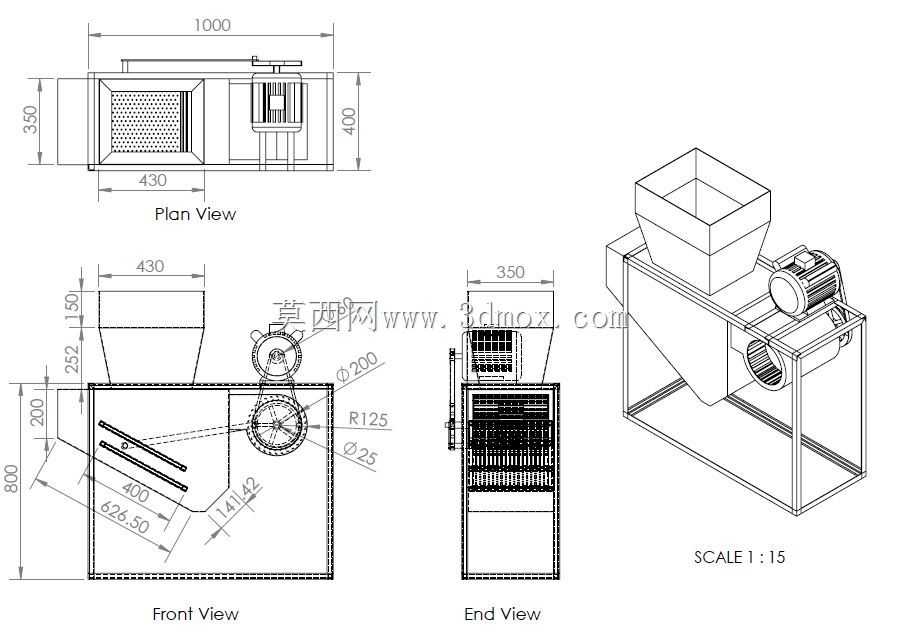

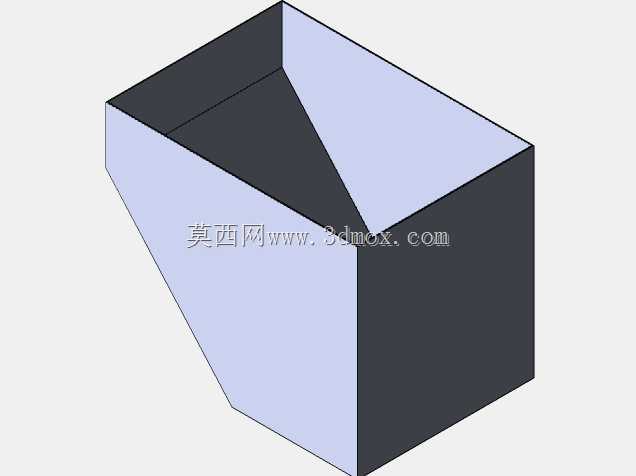

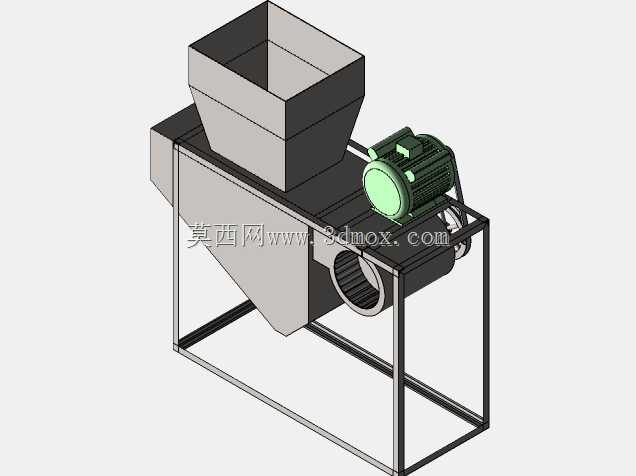

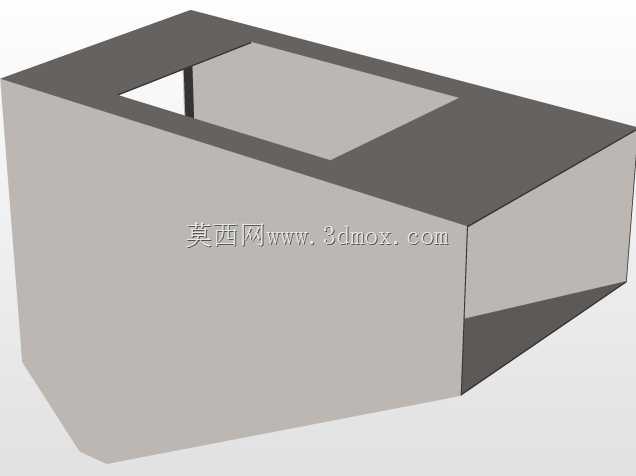

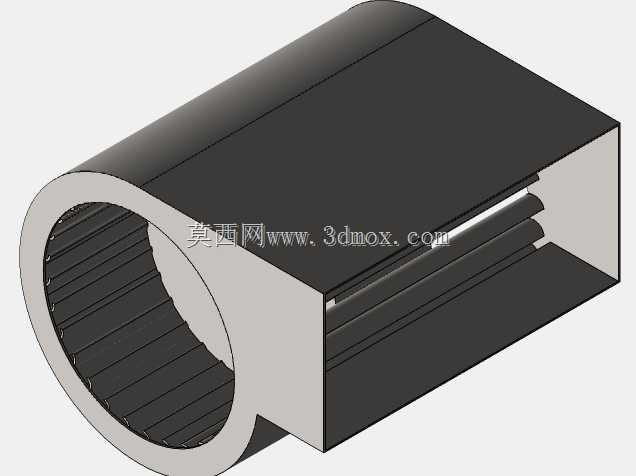

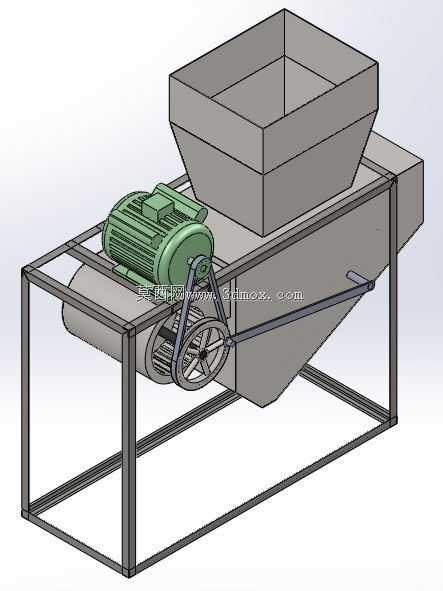

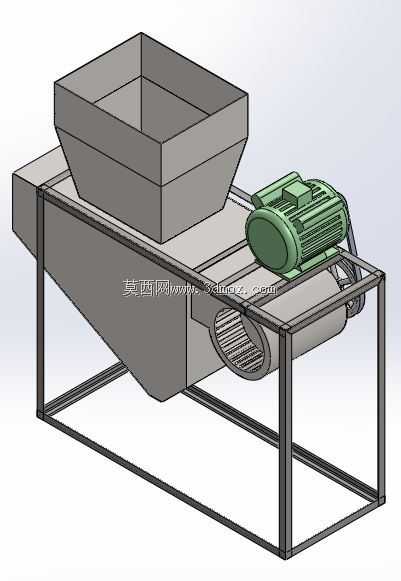

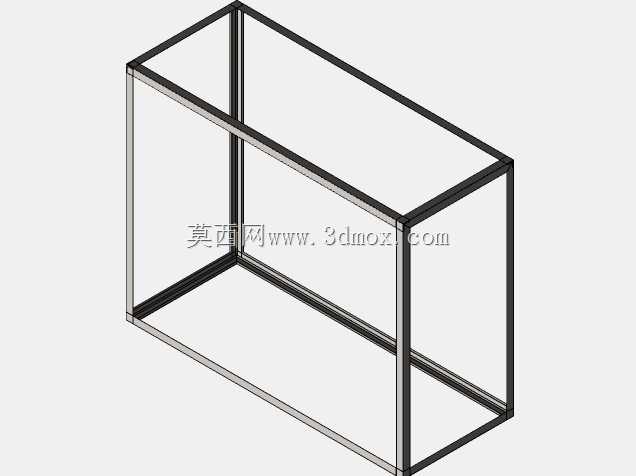

该大米粉碎设备主要面向小型粮食加工坊、农户自产自用、村镇级粮油加工点等应用场景，可完成干燥大米的细碎加工，产出符合食用要求的大米粉，也可适配部分同硬度杂粮的粉碎作业，适配小规模、低产能的加工需求，无需复杂的厂房配套即可完成安装使用。设备核心用途是将颗粒状的干燥大米通过机械挤压、剪切作用破碎为指定细度的粉状物料，相比传统石磨粉碎作业，该设备作业效率更高，粉碎粒度均匀性更好，可大幅降低人工劳作强度，适配日常零散的粮食粉碎加工需求。从功能特性来看，设备采用上方敞口式方锥形进料斗，可承接一定量的待加工大米，依靠物料自重匀速向粉碎腔进料，避免人工持续填料的繁琐；动力端采用卧式电机布置，通过带轮传动结构将动力传递至粉碎腔内部的转子组件，带传动结构可在遇到硬度过高的异物卡滞时起到过载缓冲作用，避免电机直接堵转烧毁；设备下方设置倾斜出料导槽，粉碎完成的米粉可顺着导槽自然滑落至接料容器内，无需额外设置出料输送结构；整体采用方管焊接成型的框架式机架，将电机、粉碎腔、传动组件全部集成固定在机架上，结构整体性强，移动搬运时无需拆分部件。设计思路上优先兼顾结构简易性与维护便捷性，整体没有复杂的异形曲面结构，所有钣金件、机加工件都采用常规加工工艺即可生产，传动带轮外侧预留了调节张紧度的操作空间，日常更换传动带、检修粉碎腔时无需大面积拆解设备；进料斗采用上宽下窄的锥度设计，既保证了进料容量，又能避免物料在斗内架桥堵塞，出料端的倾斜角度经过适配，可保证粉料无残留滑落，不会在腔体内堆积变质。外形尺寸方面，设备整体长度控制在1.2米范围内，宽度约0.6米，整体高度约1.1米，安装时仅需要平整的硬化地面即可放置，不需要预埋地脚螺栓固定，作业时的震动幅度控制在合理范围，不会出现移位问题；机架底部预留了足够的接料空间，可适配常规的周转桶、接料袋放置，设备侧边的传动部件外侧预留了安全防护的安装位，可加装防护罩避免作业时人员误触转动部件，提升使用安全性。
