农用折叠式液压驱动圆盘耙结构设计

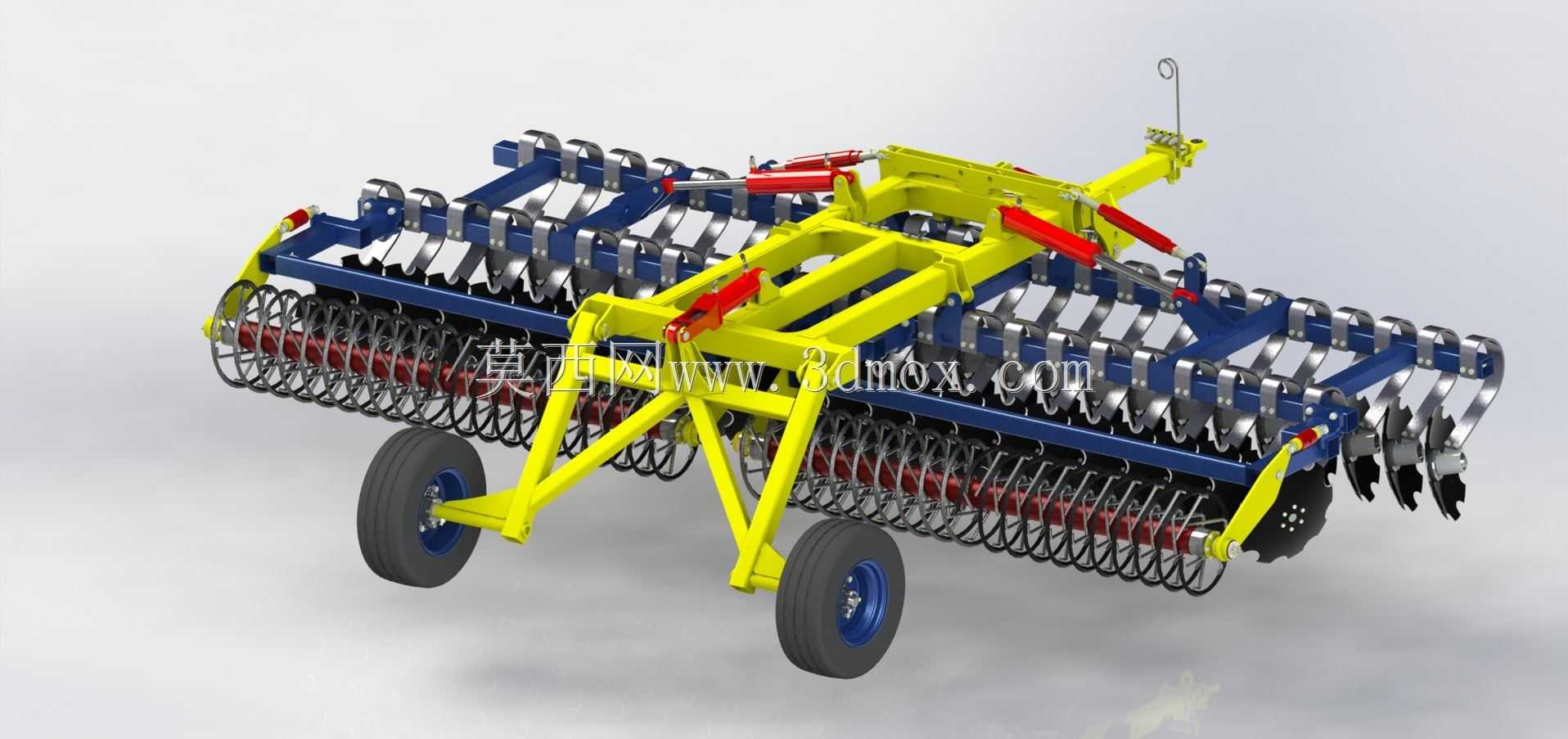

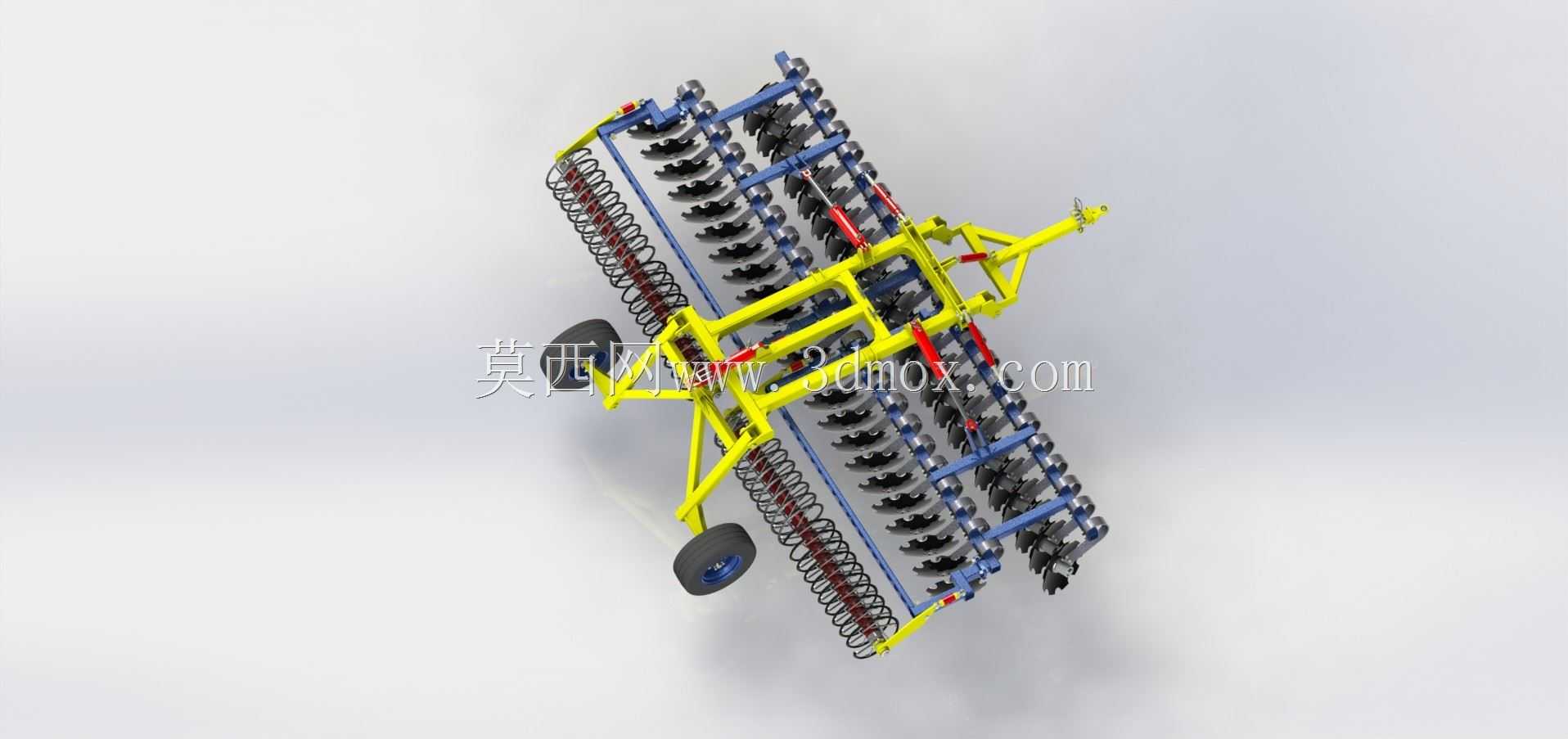

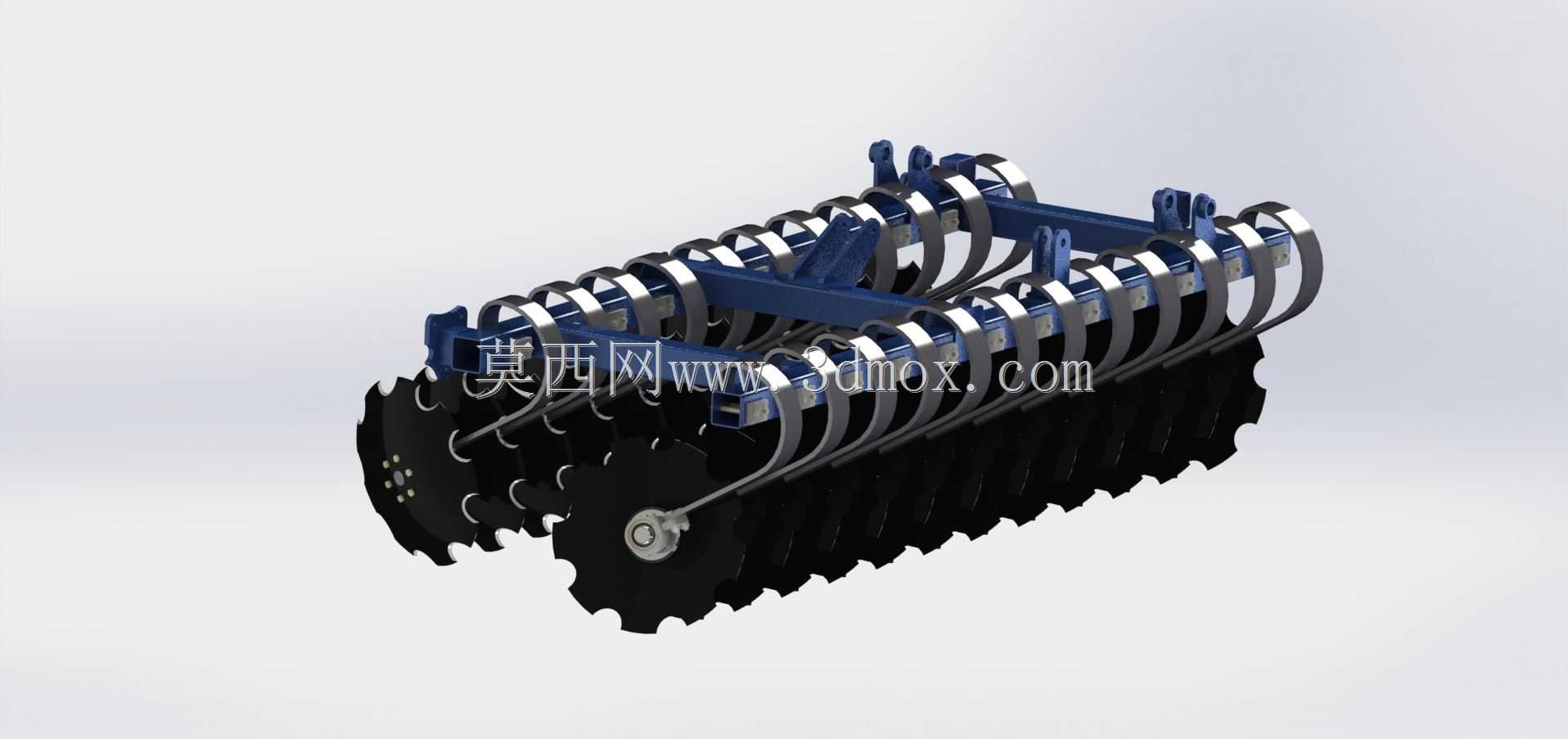

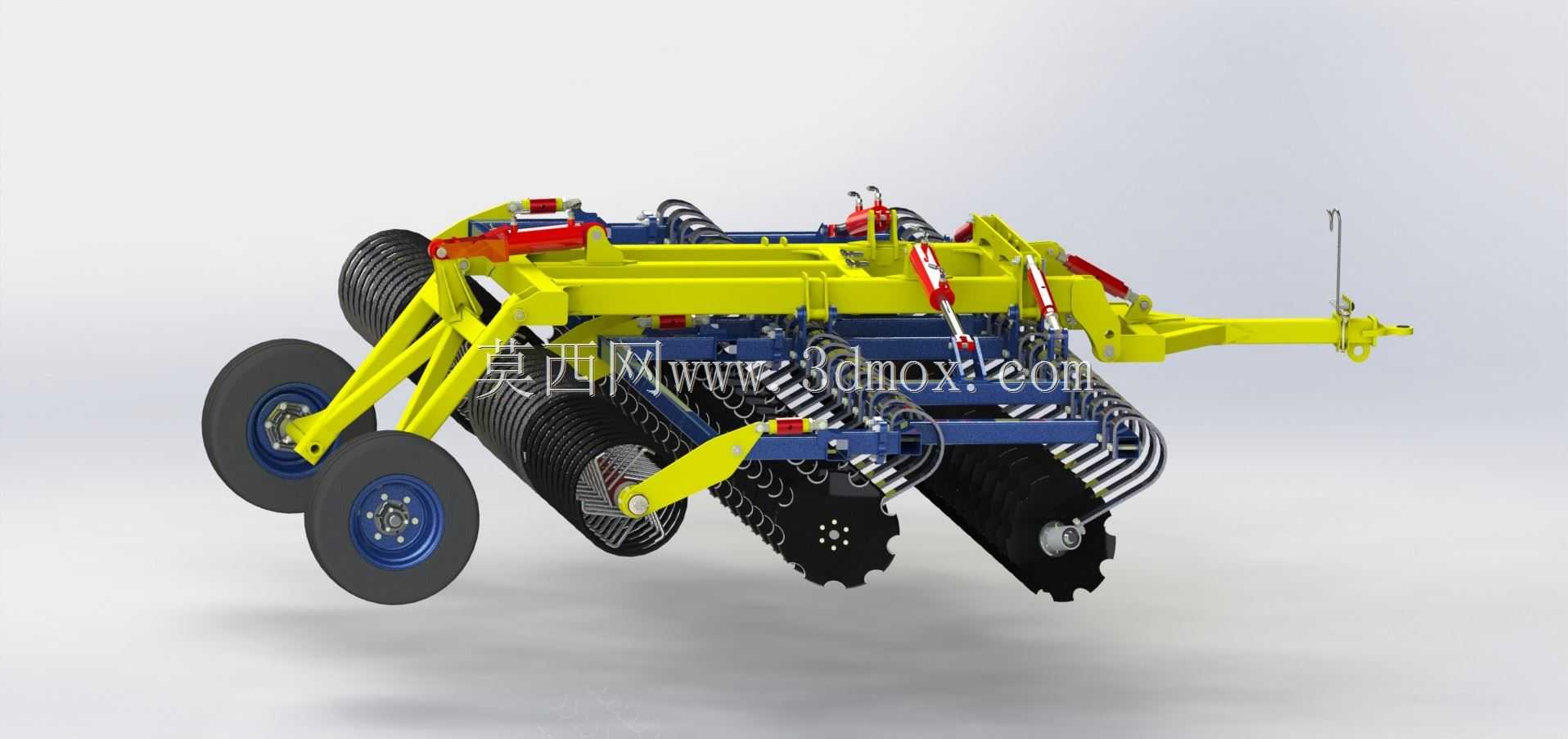

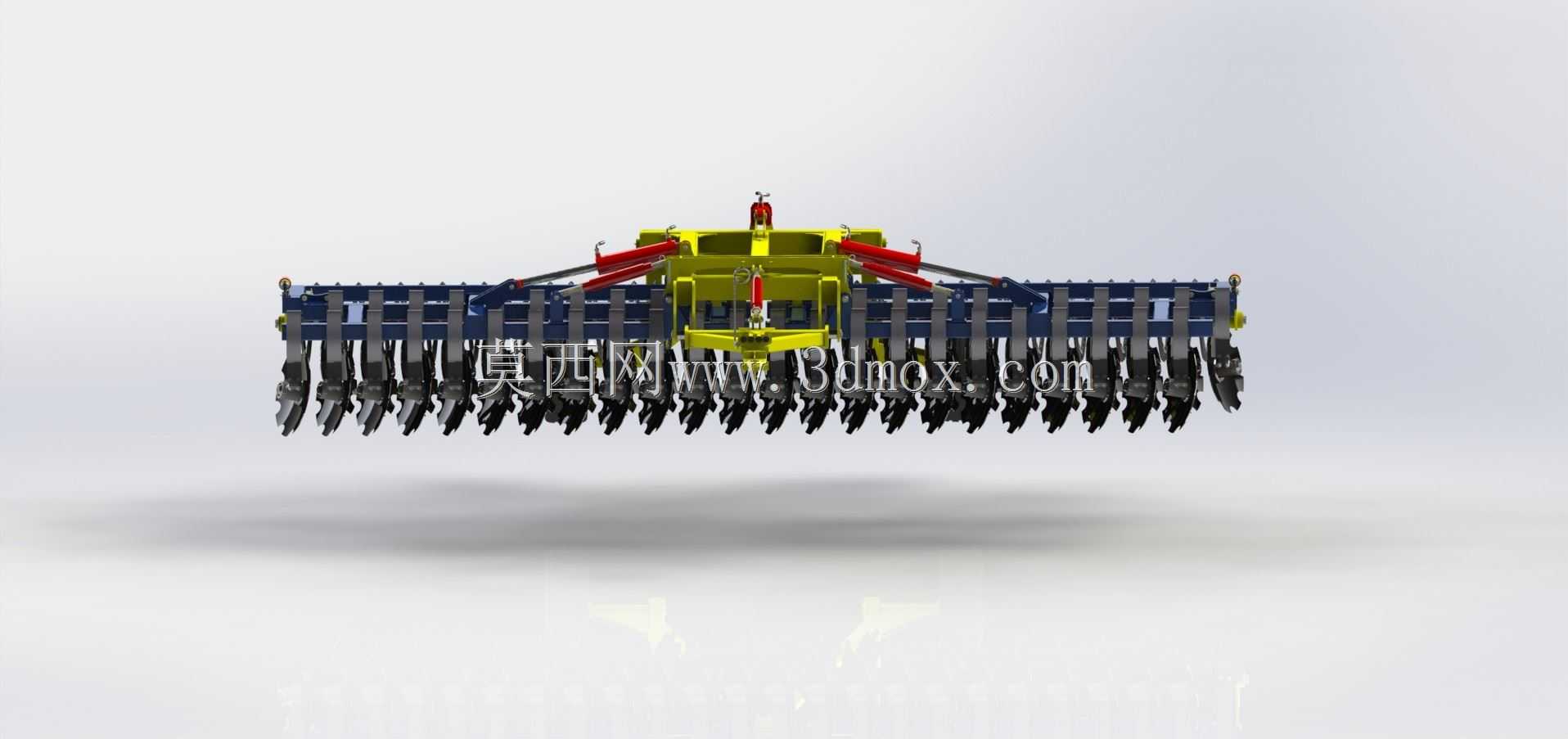

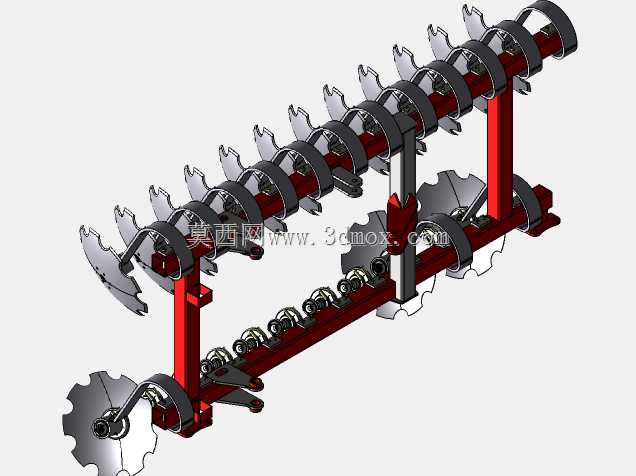

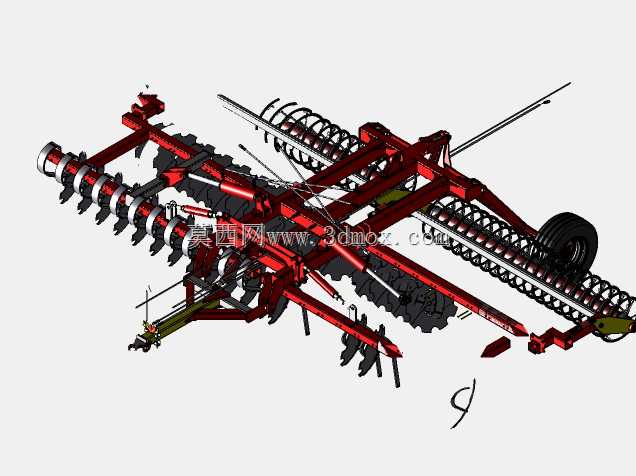

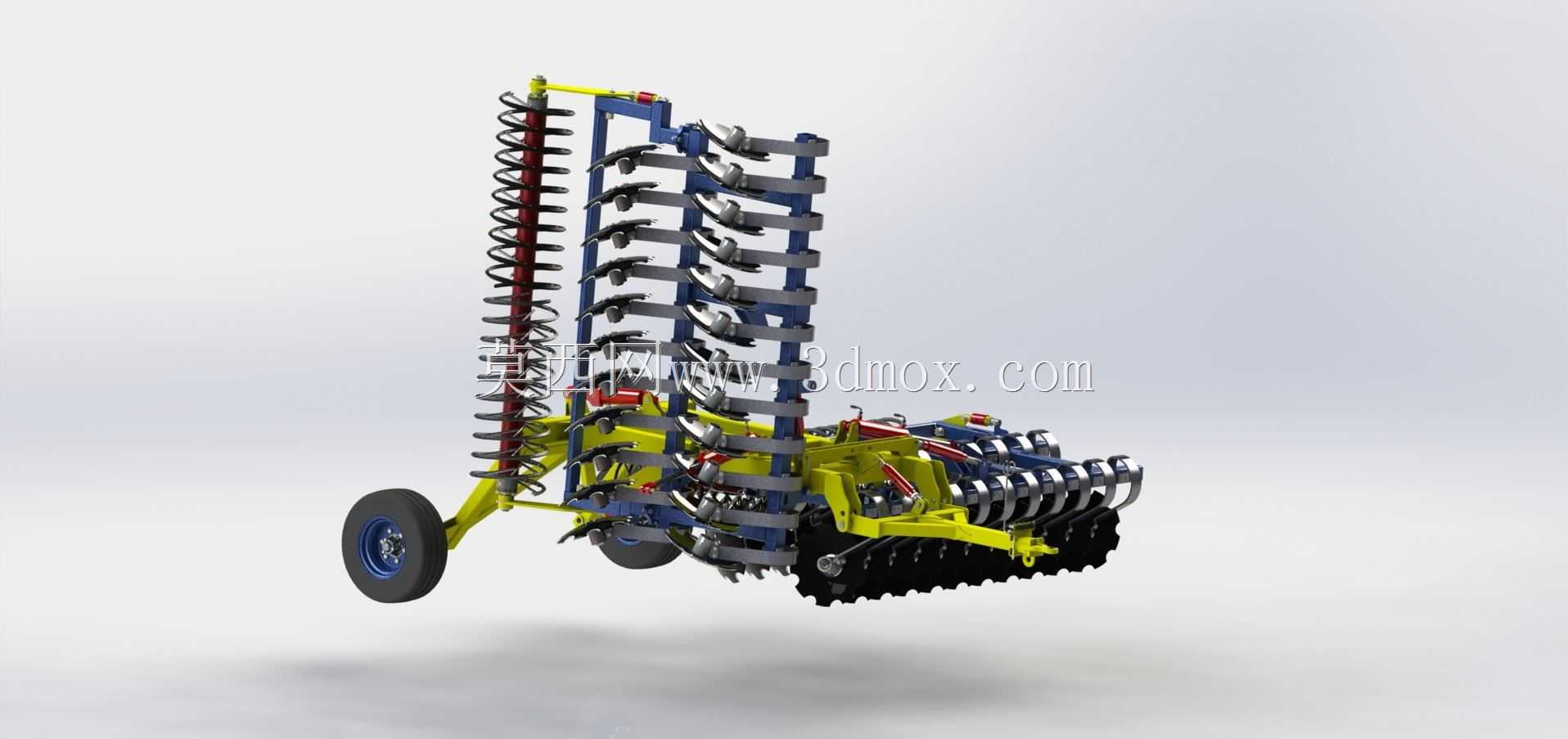

这款圆盘耙是适配大马力拖拉机的牵引式农田整地作业设备，主要应用于旱田耕地后的碎土整平、播前表土处理，也可用于收获后秸秆残茬的浅混埋作业，在东北黑土区、华北平原旱作区、西北沙壤土区域的规模化种植场景中广泛使用，能够替代传统重耙轻耙的多遍作业流程，单遍作业即可满足播前整地的农艺要求，大幅缩短整地窗口期，尤其适配抢墒播种的农时需求。设备采用对称式折叠机架设计，运输状态下两侧耙组可向上折叠收拢，整机通行宽度控制在2.5米以内，满足乡村道路、田间机耕道的通行限宽要求，作业状态下展开幅宽可达6米以上，单班次作业面积可覆盖300至400亩，作业效率较传统固定幅圆盘耙提升一倍以上。整机主框架采用高强度矩形钢管焊接成型，牵引架采用三角式受力结构，牵引点高度可根据不同型号拖拉机的牵引 hitch 位置进行三档调节，适配40至120马力区间的轮式拖拉机挂接，挂接时无需额外改装拖拉机后悬挂结构，仅通过标准牵引销即可完成快速连接。耙组采用交错式圆盘排列设计，每片圆盘采用球面缺口刃口结构，入土角可通过侧边调节螺杆在12至22度范围内无级调整，适配不同土壤质地的作业需求：黏重黑土作业时调大入土角增强切土碎土能力，沙壤土作业时调小入土角减少土壤扰动避免失墒。圆盘耙片采用65Mn弹簧钢冲压淬火处理，刃口硬度达到HRC48-52，作业中遇到碎石、作物根茬时不易崩刃卷口，单组耙片通过独立橡胶轴承座安装在耙架上，作业过程中可随地形起伏上下浮动，仿形高度差可达15厘米，保证坡地、起伏地块的作业深度一致性，作业深度可通过中央液压油缸在8至18厘米范围内精准调控，满足浅耙灭茬、深耙碎土的不同农艺要求。设备后部配置螺旋弹簧式整平镇压辊，耙片切碎的土块经过弹簧辊的梳理镇压后，表层土壤细碎平整，下层土壤保持适度孔隙度，既能够减少土壤水分蒸发，又可为种子萌发提供松紧适宜的种床环境。行走轮采用宽幅农用橡胶轮胎，接地比压小于0.15MPa，转场运输时不会对硬化路面造成损伤，田间作业时可通过液压控制将行走轮抬起，避免作业过程中出现轮辙压痕影响整地质量。整机液压管路采用高压防爆胶管，所有液压接头采用标准快插结构，日常维护时可快速拆解更换易损件，耙片间距设计为23厘米，可有效避免作业过程中秸秆、杂草缠绕耙组，减少作业中的停机清理频次。
