带机架支撑的中间轴转盘式干燥设备

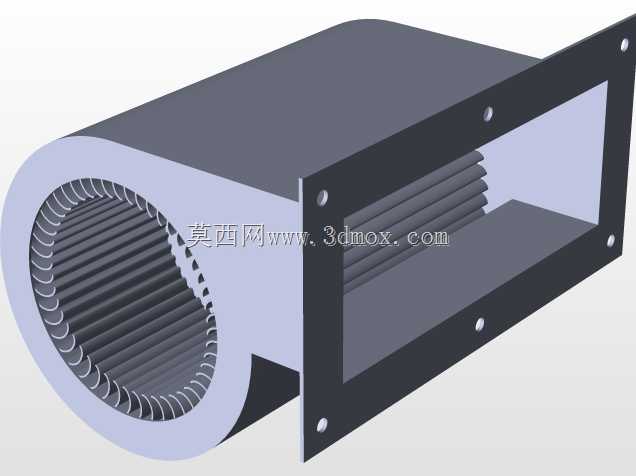

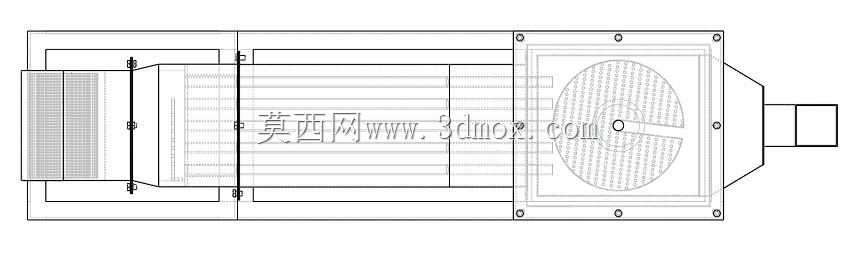

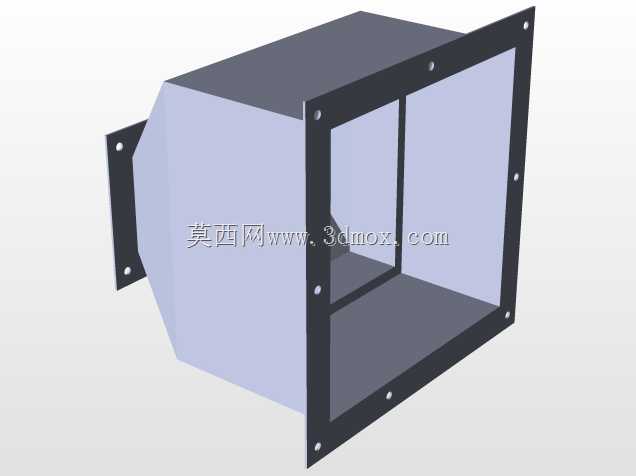

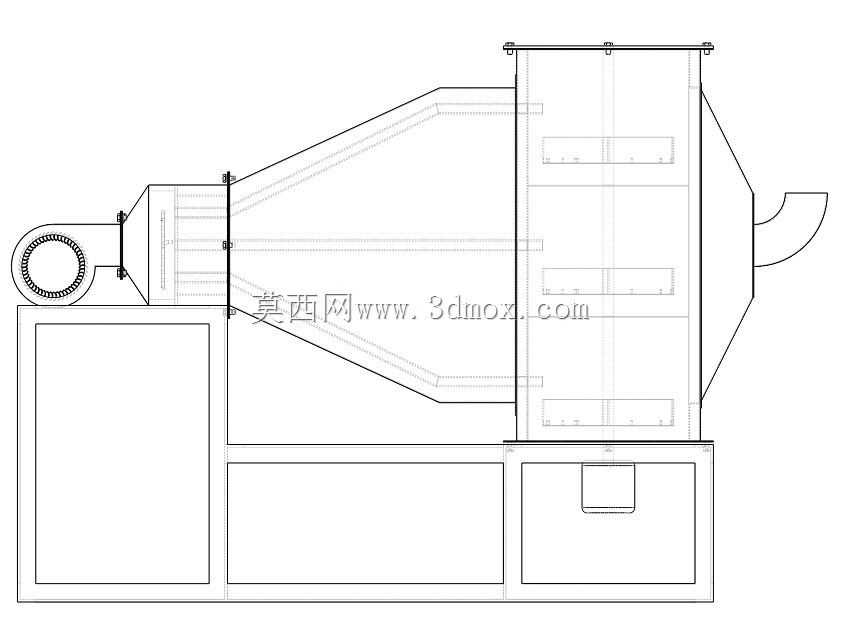

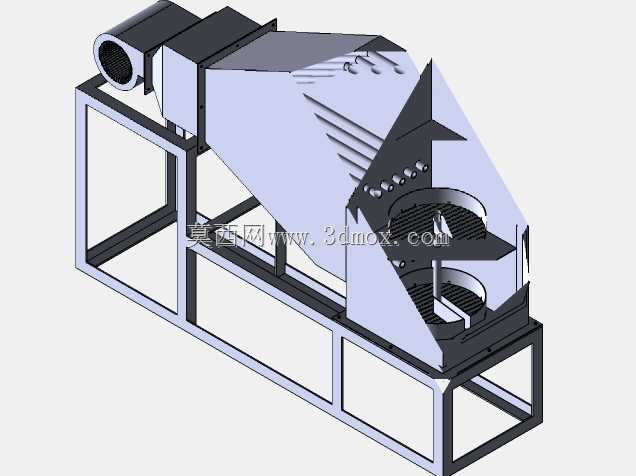

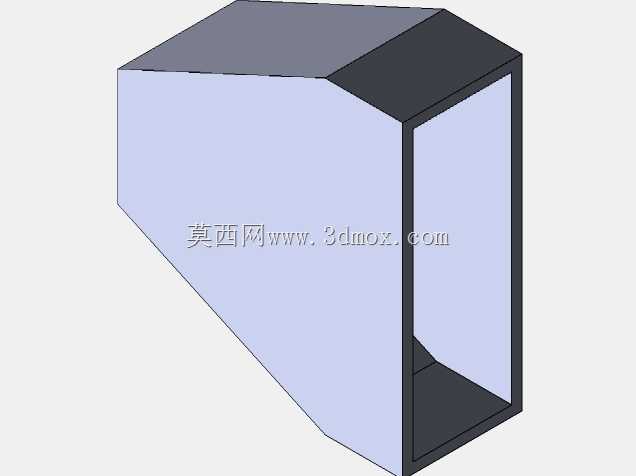

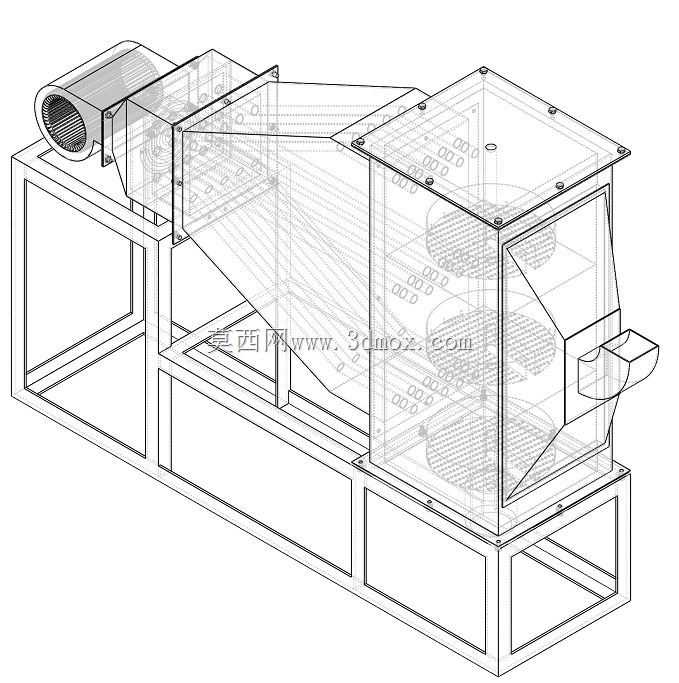

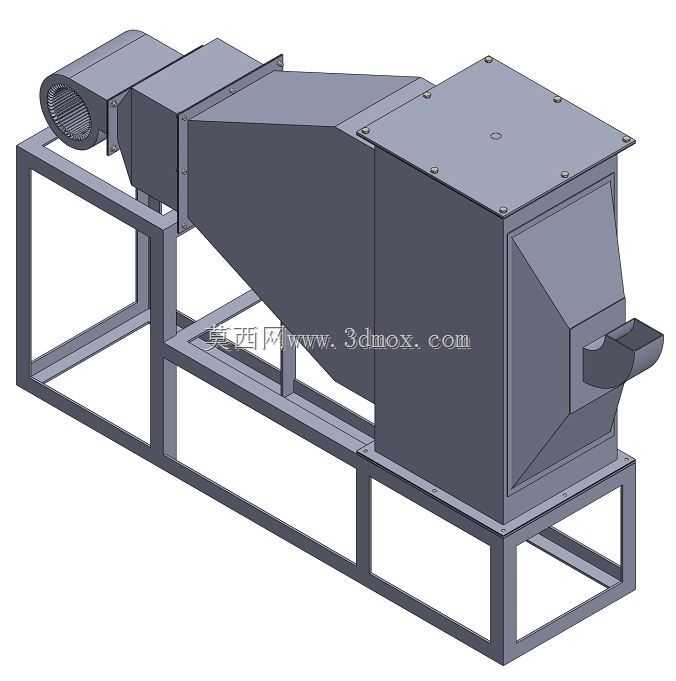

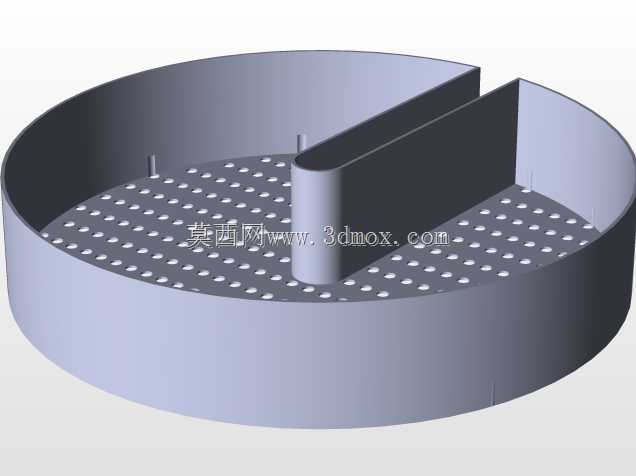

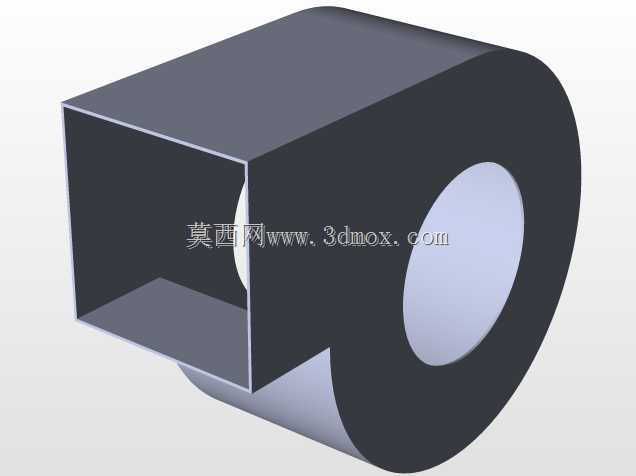

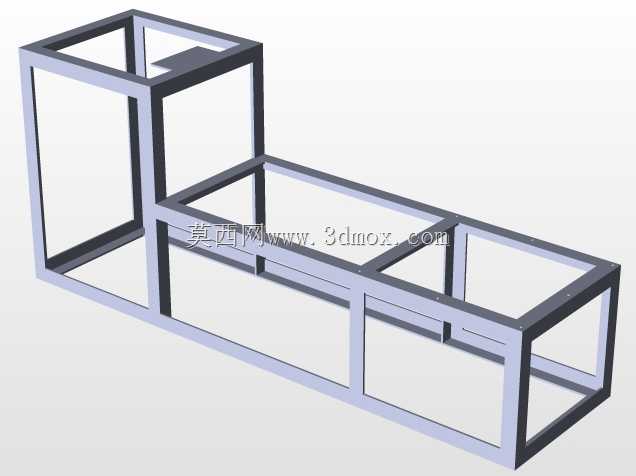

这款中间轴转盘干燥设备主要面向颗粒状、小块状松散物料的连续烘干作业场景，常见于农副产品初加工、化工原料除湿、建材骨料预处理等生产环节，可适配需要均匀受热、连续进出料的烘干工艺需求，能够在稳定输送物料的过程中完成热风与物料的充分热交换，带走物料表面及内部浅层的游离水分，满足后续加工、存储的含水率要求。设备整体采用卧式布局设计，左侧集成热风发生与送风单元，通过渐扩式风道将热风均匀送入中部的干燥腔体，腔体内部设置带中间轴的转盘输送结构，物料从腔体上部进料端落入后，会随着转盘的缓慢转动被匀速向出料端输送，过程中热风可穿透物料层，避免局部物料过热或烘干不均的问题，右侧设置倾斜出料口，烘干完成的物料可依靠自重滑落至下一工序的接料设备中。设计过程中充分考虑了设备运行的稳定性与维护便捷性，外部机架采用标准型钢焊接成型的框架结构，通过合理的横纵梁排布为上部的干燥腔体、送风单元提供足够的支撑强度，同时框架底部预留了充足的安装操作空间，方便现场进行地脚固定、管路对接以及后期的设备检修。干燥腔体采用分段式钣金拼接结构，各段之间通过法兰螺栓紧固连接，接缝处可加装密封垫减少热风泄漏，提升热利用效率；送风段的渐扩风道经过流道优化，可降低风阻，让热风以更均匀的流速进入干燥腔，避免局部风速过高吹飞轻质物料。从安装边界来看，设备整体长度适配常规工业厂房的车间布局，宽度方向预留了侧面检修门的开启空间，高度方向满足进料口与上游喂料设备、出料口与下游输送设备的对接高差要求，机架底部的安装孔位可根据现场地面条件调整固定方式，无需额外制作复杂的安装基础，能够快速适配现有生产线的布局改造需求。设备的中间轴传动部分采用外置式安装设计，将驱动端设置在腔体外侧，可避免高温高湿环境对传动部件的侵蚀，延长部件使用寿命，同时日常加注润滑脂、检查传动件磨损情况时无需打开干燥腔体，大幅降低维护工作量。
