多规格梅花槽自钻钣金紧固螺钉设计

这类梅花槽自钻钣金螺钉，主要面向薄板钣金装配、轻钢龙骨搭建、金属围护结构安装、机电设备外壳拼装等场景设计，是无需预先打孔即可完成钻削、攻丝、锁紧一体化作业的紧固连接件，能大幅缩减现场装配的工序步骤，降低配套工具的投入成本，尤其适合厚度0.8mm到4mm之间的低碳钢板、镀锌钣金、铝合金型材的快速连接作业，在装配式装修、户外机柜装配、通风管道拼接、轻型钢结构施工中都有极高的使用频次。

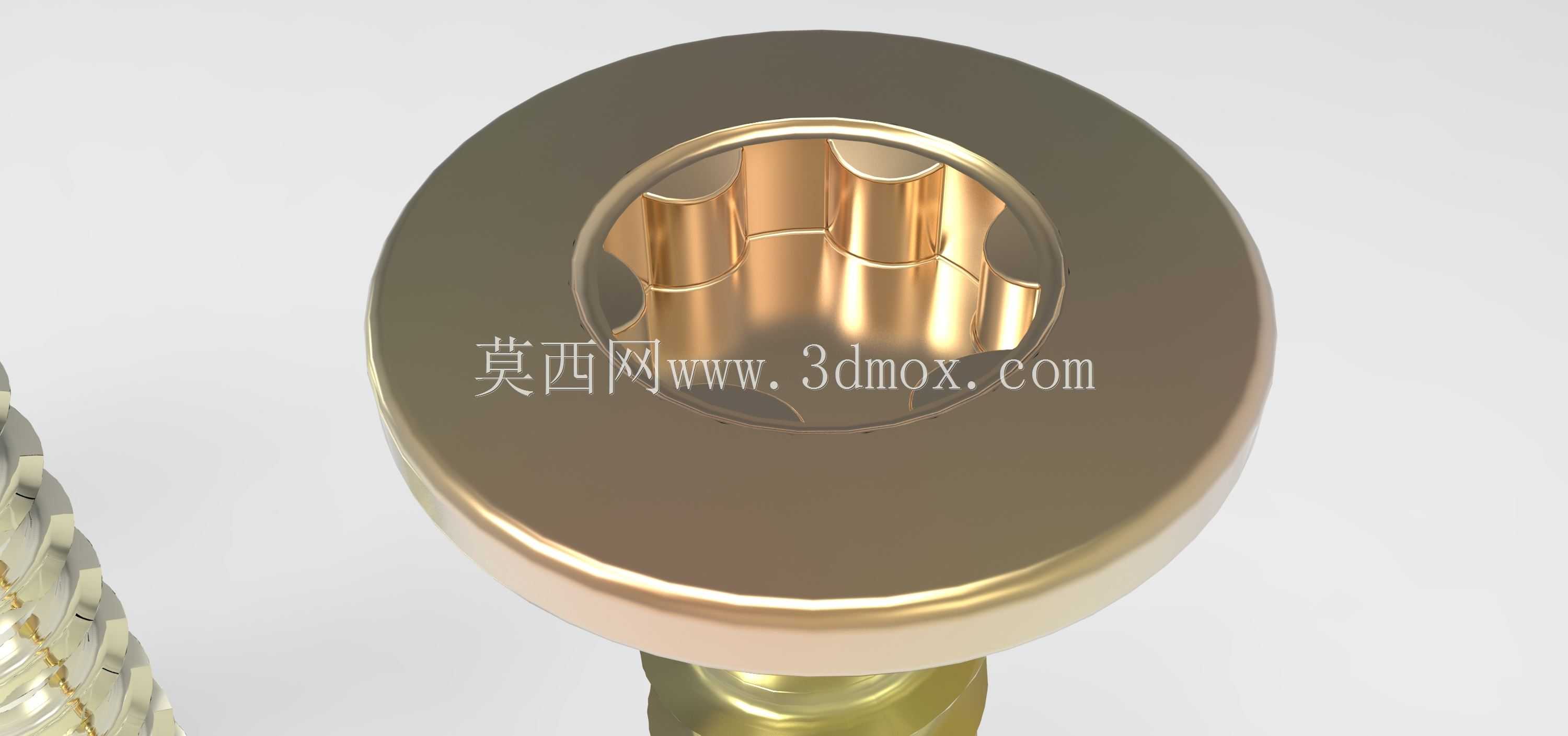

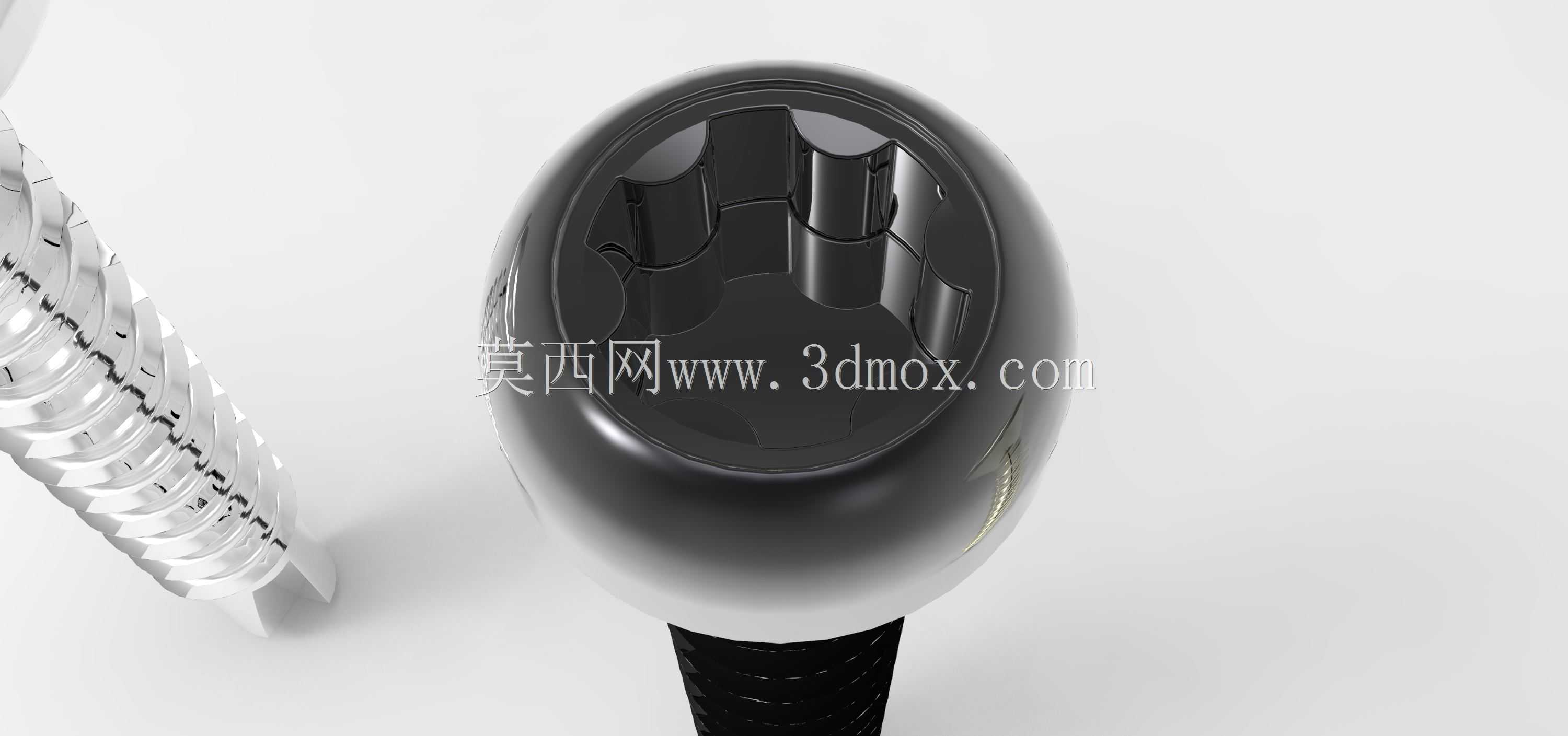

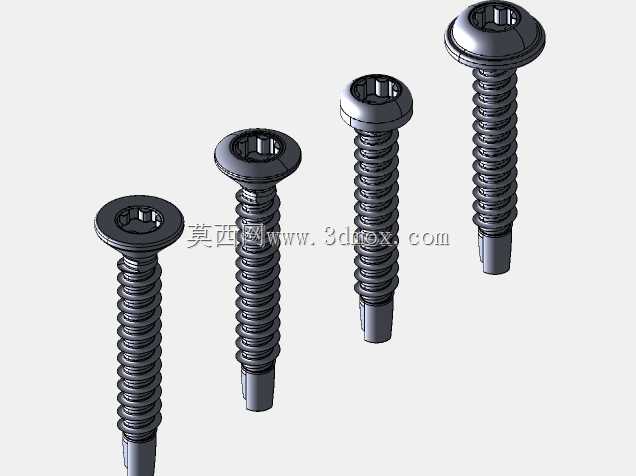

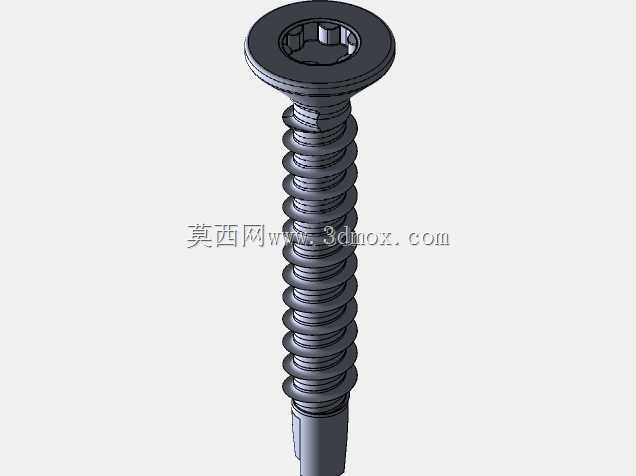

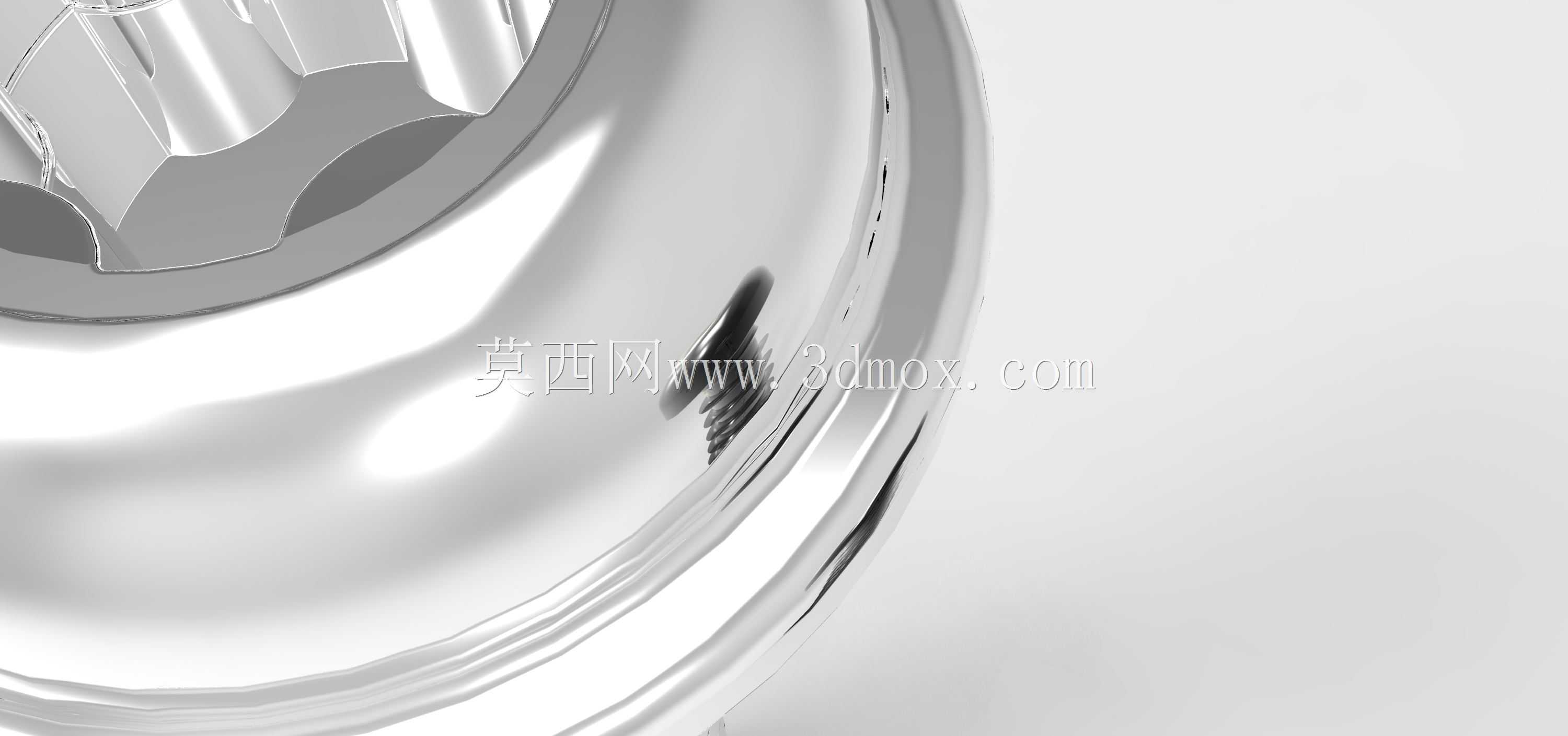

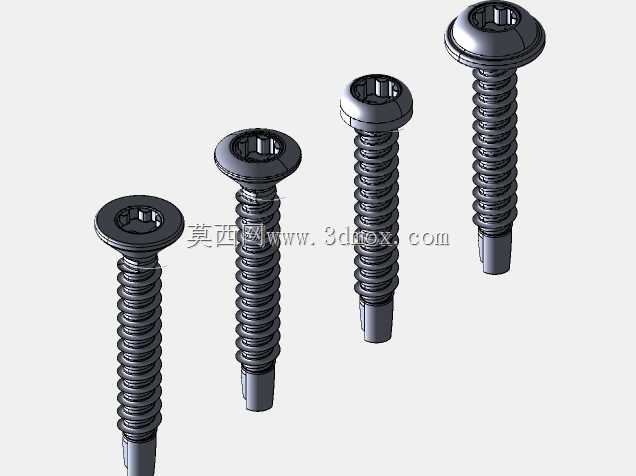

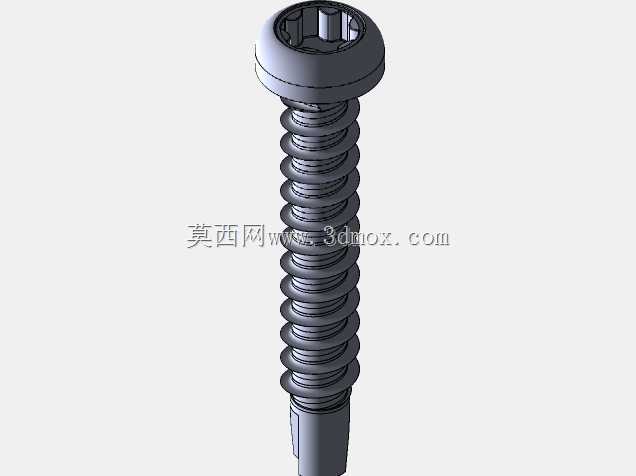

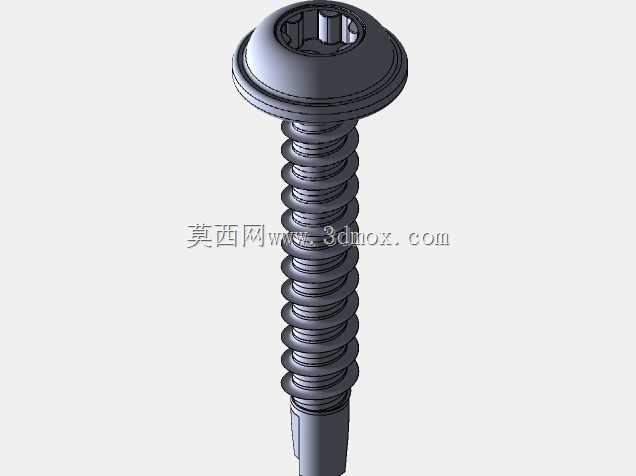

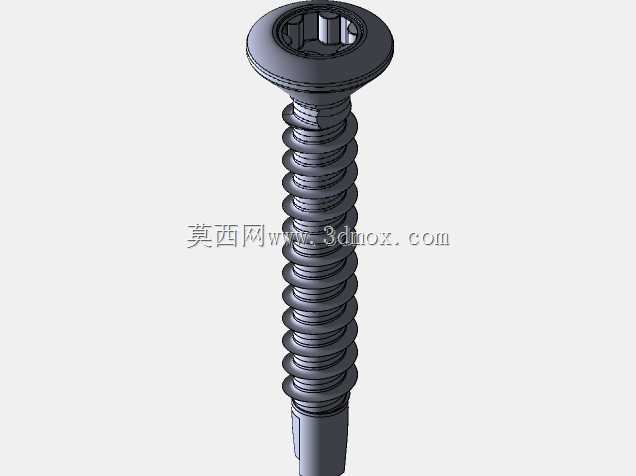

产品设计上，头部采用梅花槽驱动结构，相比传统十字槽、一字槽，能承受更大的锁紧扭矩，装配时不易出现滑牙、脱批的问题，即便在狭小空间内借助短柄批头也能完成稳定锁紧，长期使用后拆卸维护也不会因为槽口磨损导致螺钉无法取出。本次设计覆盖了平头、沉头、椭圆沉头、带垫圆头等多款头型，适配不同的装配外观需求：平头款适合表面完全齐平的隐藏式装配场景，沉头款可嵌入钣金沉孔内避免凸起剐蹭，带垫圆头款自带集成垫片，无需额外搭配平垫即可增大承压面积，降低薄钣金被螺钉头压溃变形的风险。

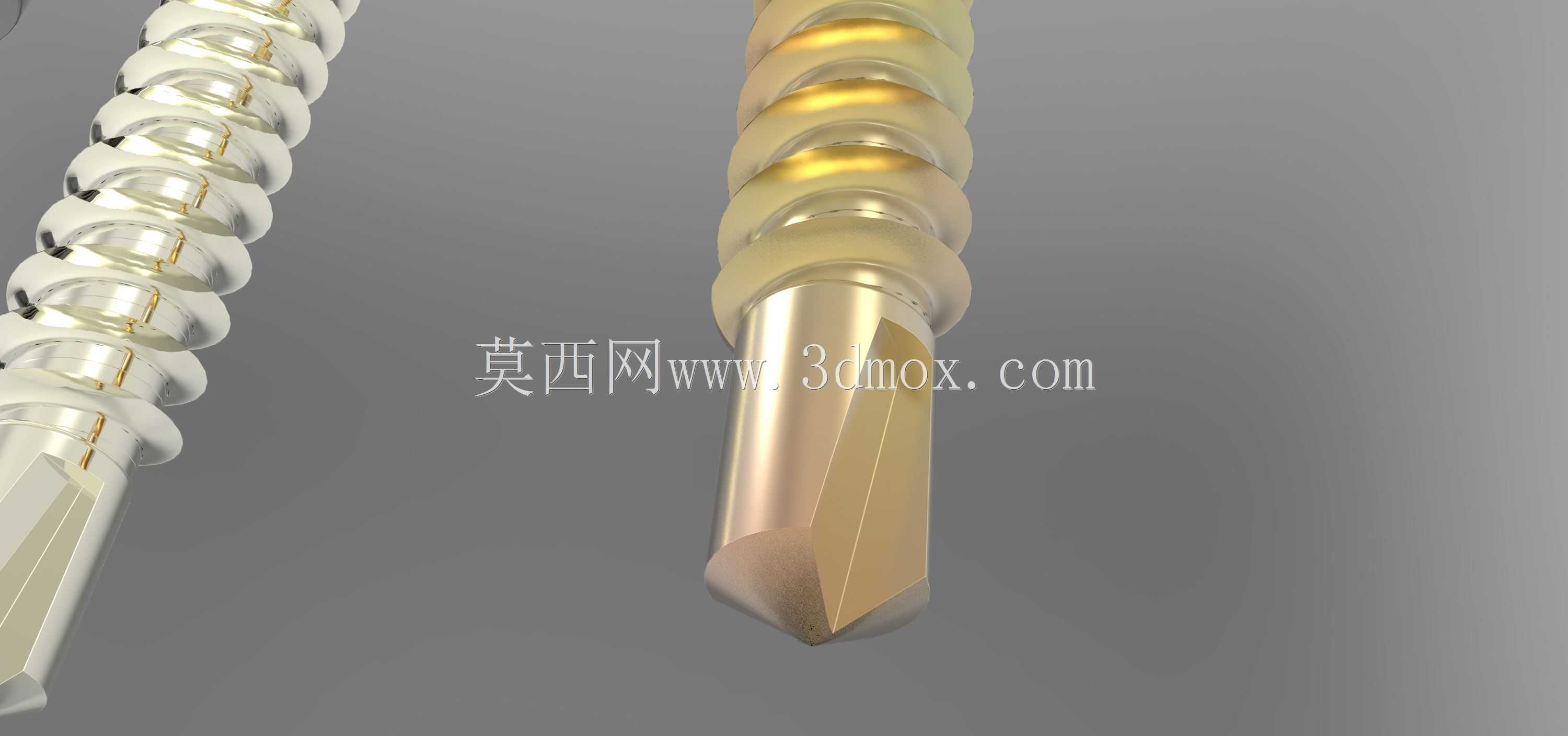

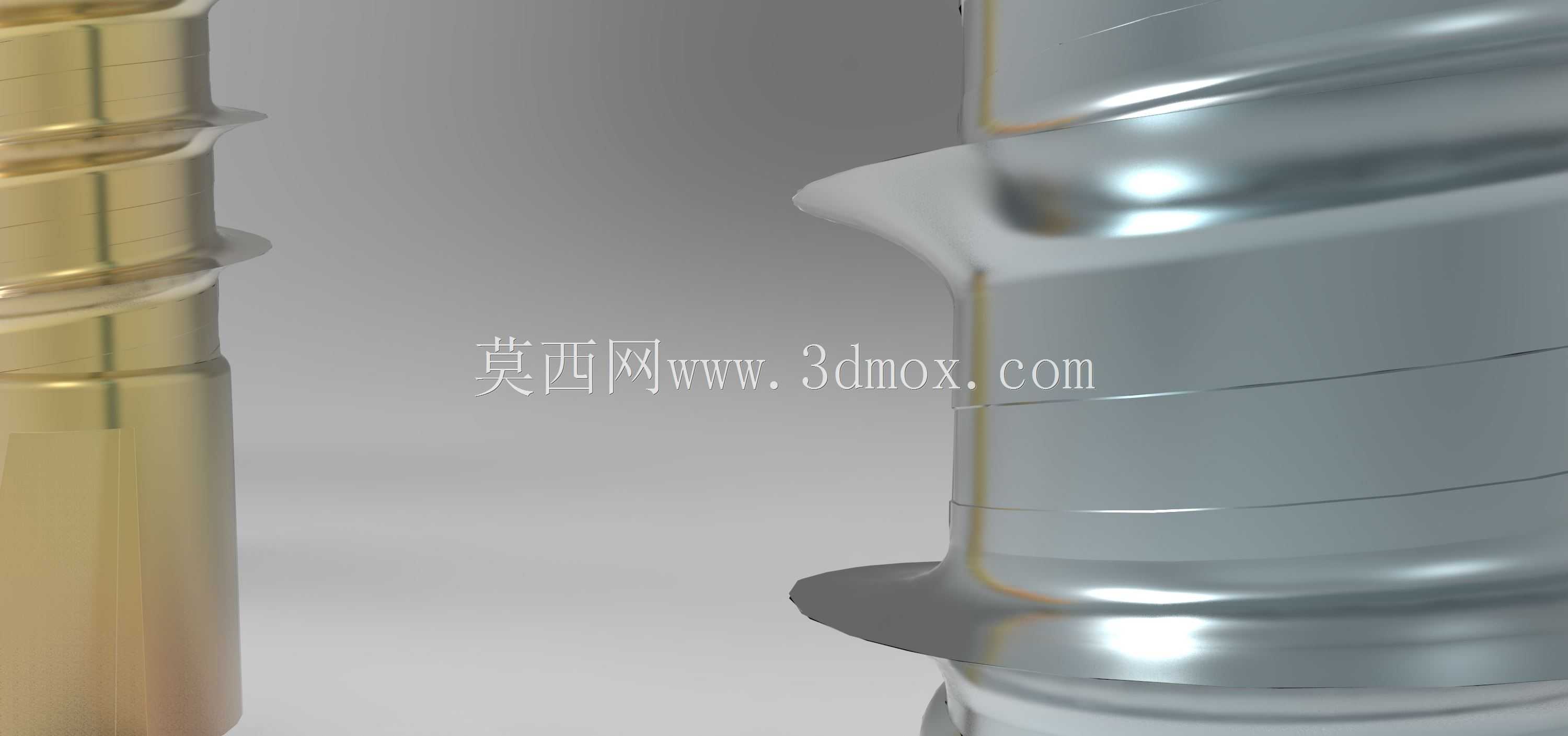

螺钉杆部采用全螺纹等距设计，牙型角经过优化，在钻透基材后能快速切入形成连续啮合螺纹，螺纹牙底做了圆弧过渡处理，减少应力集中带来的断裂风险，即便是承受一定振动载荷的连接部位，也能保持足够的锁紧力不松脱。末端的钻尾部分根据适配板厚做了差异化的钻尖角度设计，钻削时排屑顺畅，不会在钣金背面形成过大的毛刺翻边，能有效避免毛刺划伤线缆或者装配人员。

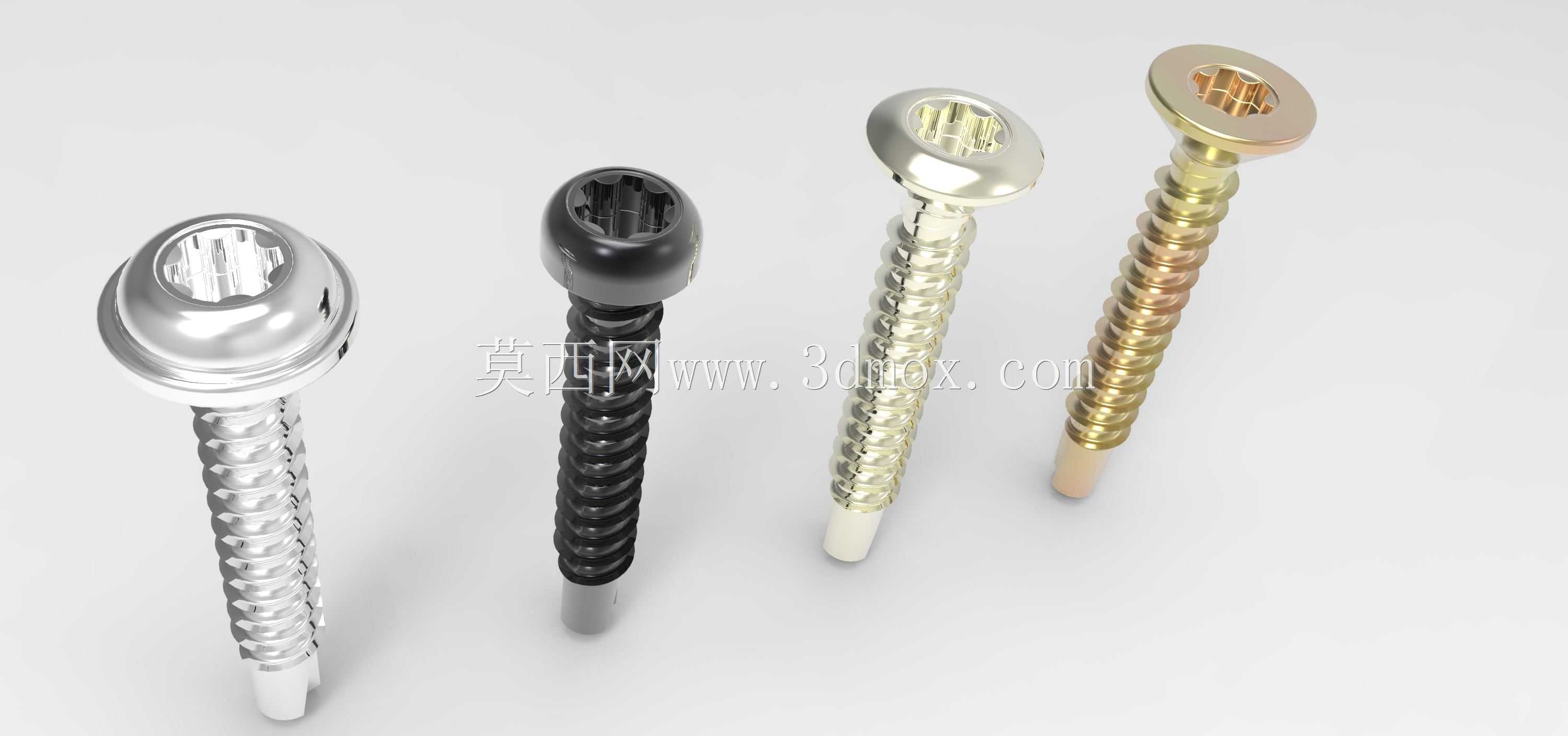

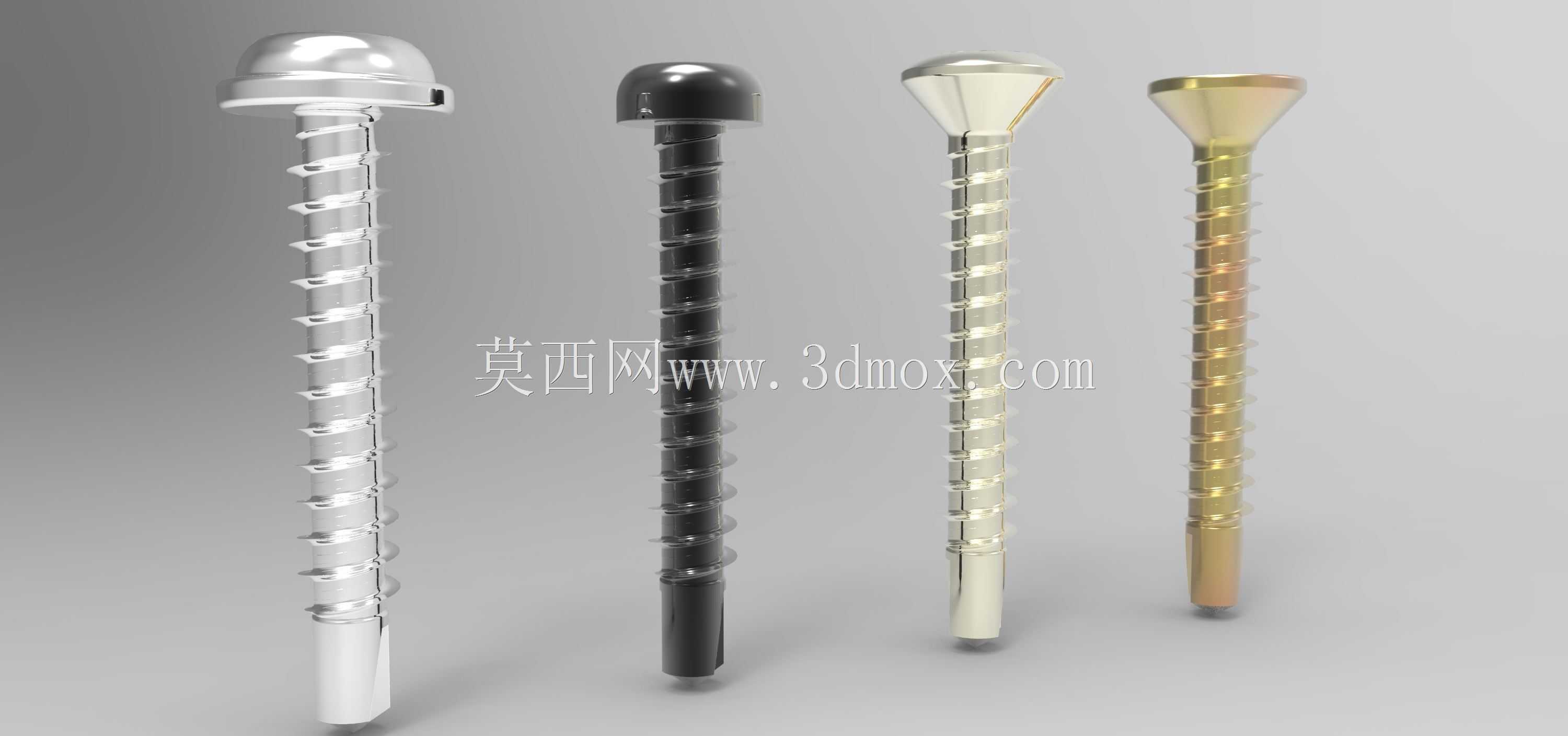

安装边界上，不同头型的螺钉适配的沉孔深度、过孔直径都做了对应匹配，装配时无需额外准备丝锥、钻头等工具，仅需匹配对应规格的梅花批头，使用普通电动起子即可一次性完成钻孔、攻丝、锁紧全流程，单颗螺钉的装配耗时相比传统“打孔-攻丝-锁螺钉”的工艺能缩短70%以上。表面处理覆盖了镀锌、镀彩锌、发黑等不同工艺，分别适配室内干燥环境、户外潮湿防腐场景、深色外观需求的装配场景，不同镀层的盐雾性能可对应不同的使用环境要求，避免长期使用后螺钉锈蚀导致连接失效。杆部长度从13mm到50mm形成梯度规格，可覆盖单层钣金、双层叠板、带密封胶层的复合板材等不同叠厚的连接需求，设计时充分考虑了不同场景下的锁紧余量，避免出现锁不紧或者螺纹啮合长度不足的问题。
