小型螺杆式物料挤压输送设备结构设计

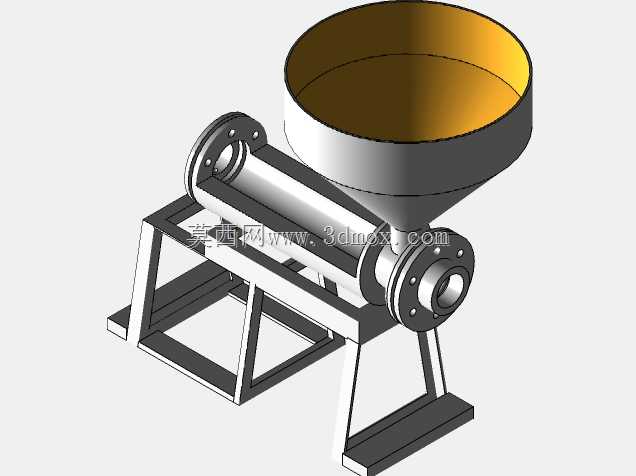

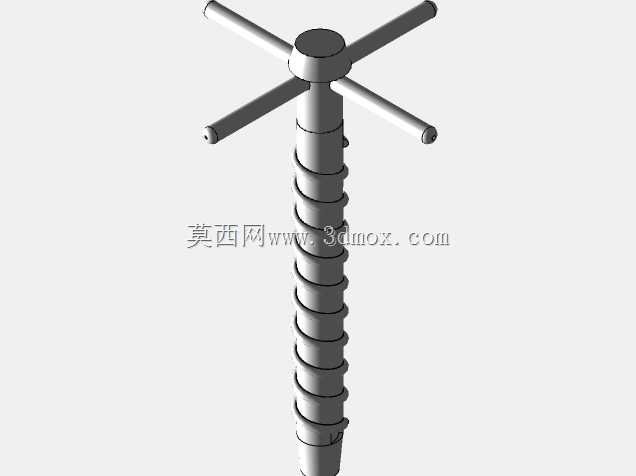

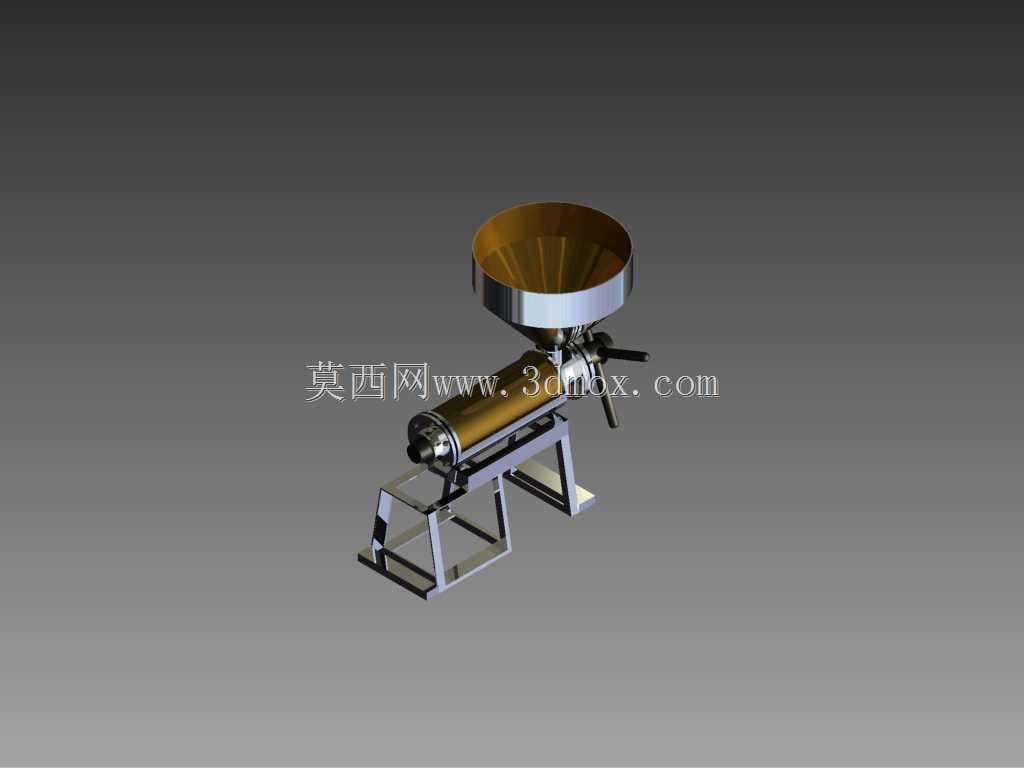

该款螺杆式挤压设备主要面向小型食品加工、农副产物处理、小型橡塑实验配料等场景使用，可完成糊状、颗粒状、半固态物料的连续挤压成型与输送作业，在小型米线加工作坊、家用油料压榨、实验型塑料混炼挤出等场景中能够适配灵活的生产需求，无需复杂的配套管线即可独立完成作业，适配小规模、多批次的柔性生产要求。设备整体采用卧式布局，上方配置大口径锥形进料斗，敞口设计能够方便操作人员持续补料，锥形收拢结构可引导物料依靠自重顺畅落入下方螺杆腔，避免物料架桥、卡滞导致的进料中断问题，料斗内壁做光滑曲面过渡，无死角结构能够减少物料残留，降低不同批次物料切换时的清理难度。核心挤压段采用水平布置的圆柱螺杆腔体，腔体外部做光滑圆柱面设计，内部螺杆与腔体内壁保持均匀配合间隙，转动过程中可对物料产生持续的向前推送力与挤压力，根据加工物料的不同，可通过更换不同螺距、压缩比的螺杆适配不同的挤压要求，无论是需要高压挤出的致密成型物料，还是需要低压输送的松散物料都能找到适配的作业参数。腔体末端设置出料端结构，可根据生产需求换装不同口径的成型模头，实现条状、柱状等不同形态物料的挤出成型。设备侧方配置手轮调节机构，操作人员可通过转动手轮调整螺杆末端的间隙大小，以此控制挤出压力与出料速度，无需借助额外工具即可快速完成参数调整，适配现场作业的灵活调节需求。底部采用框架式方管焊接支架，支架做梯形支撑结构，前后支脚形成稳定的支撑面，能够抵消螺杆转动过程中产生的径向扭矩与振动，保证设备运行过程中无明显晃动，支架底部预留安装孔位，可直接通过膨胀螺栓固定在水泥地面或者操作平台上，也可搭配减震脚垫放置在平整工作台面使用，整体安装边界紧凑，占地面积不足0.5平方米，无需预留过大的操作空间，适合小型作业场所摆放。设备整体结构做模块化拆分设计，料斗、螺杆腔、支架、调节手轮均可独立拆卸，日常维护时可快速拆分清理内部残留物料，易损件更换无需复杂工装即可完成，能够有效降低设备的后期维护成本。
