工业级直线振动筛分设备结构设计

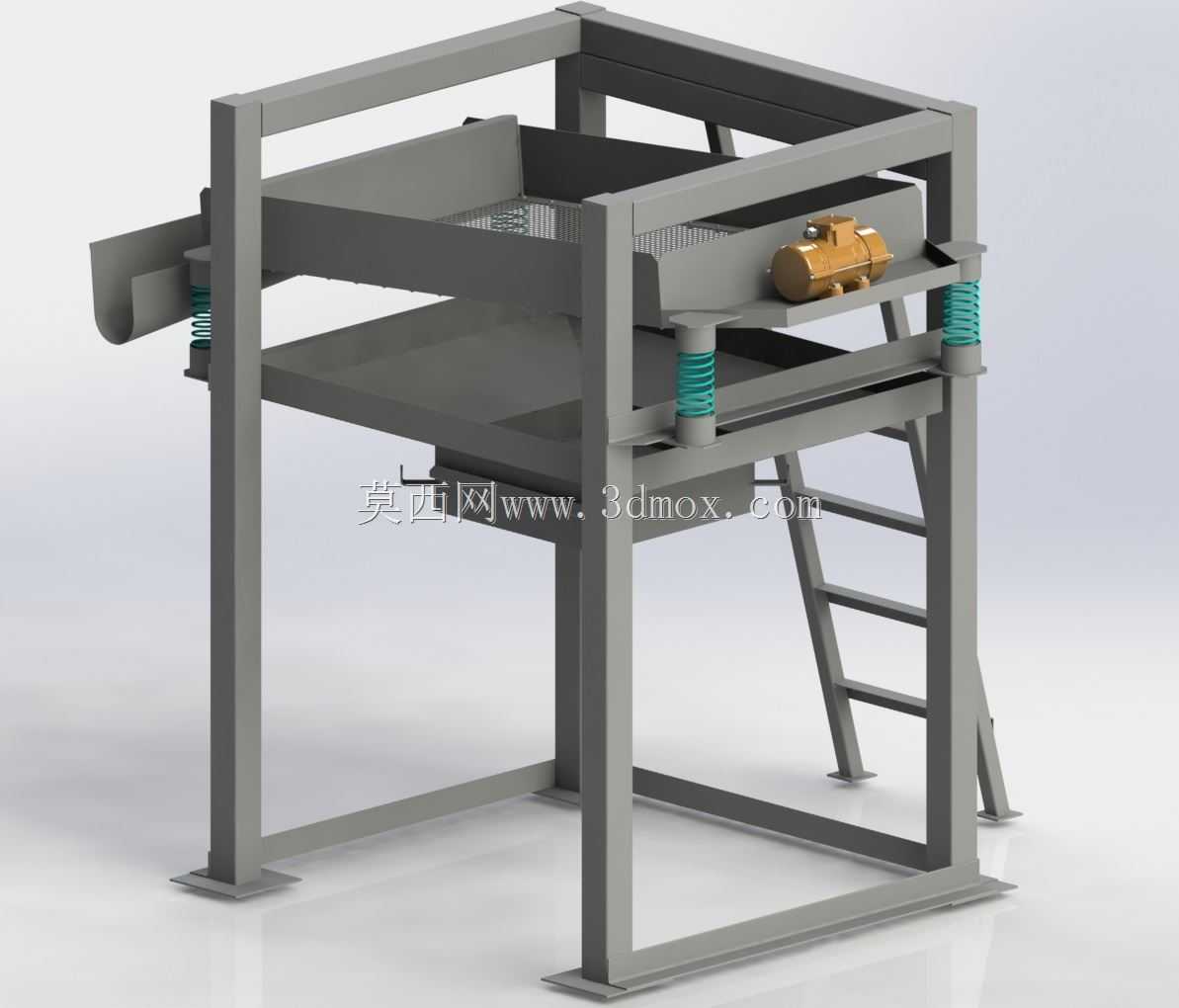

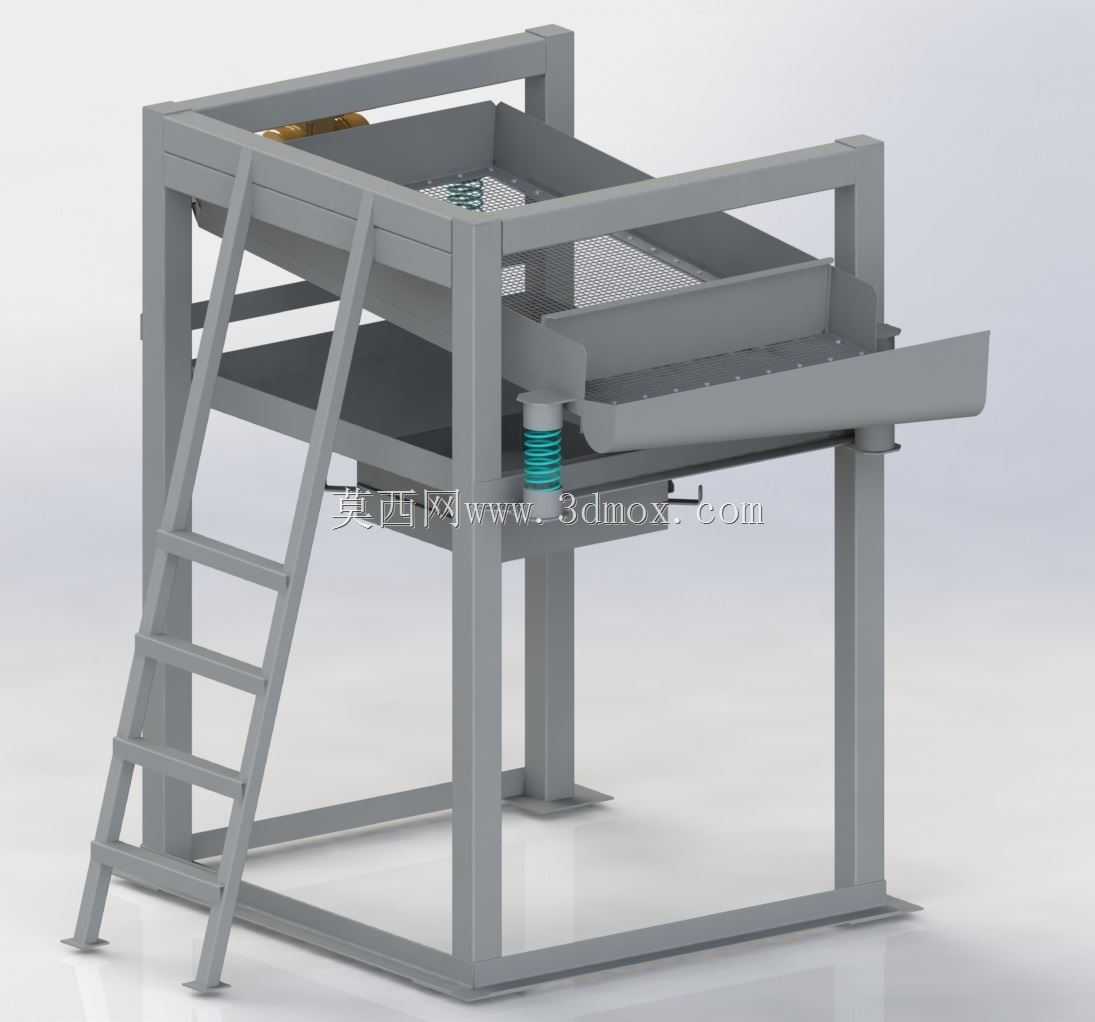

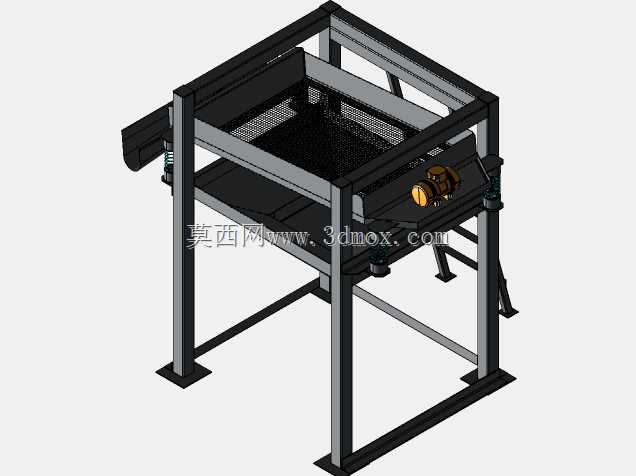

这款直线振动筛分设备主要面向矿山、建材、粮食加工、化工粉体等行业的物料分级作业场景，可对颗粒状、小块状的干性物料完成粒径分级、除杂筛选工序，适配砂石骨料分级、粮食清选、化工粉体除杂、建材原料筛分等多类生产环节，能够替代人工筛分大幅提升物料分选效率，降低一线作业人员的劳动强度。设备整体采用方管焊接机架作为承载主体，底部设置方形安装脚板，可通过膨胀螺栓直接固定在硬化混凝土地面，安装时需保证机架整体水平度偏差控制在合理区间，避免振动过程中出现物料偏流、设备移位的问题；机架支腿位置配置螺旋压缩弹簧作为减振元件，能够将筛体工作时产生的激振力与固定机架有效隔离，减少振动向地面传递，降低作业过程中的噪音与共振影响。筛体部分采用倾斜式布置设计，配合侧部安装的振动电机提供稳定激振力，驱动筛面做高频直线往复运动，让筛面上的物料在激振力作用下保持跳跃式向前输送，同时透筛完成不同粒径物料的分离，筛体侧部设置的出料导槽可将筛上物、筛下物分别引导至对应输送设备或集料点位。设计过程中充分考虑了设备的维护便捷性，筛网采用快压式固定结构，可根据筛分物料的粒径需求快速更换不同目数的筛网；侧面配置的爬梯结构可方便操作人员登上设备上层完成筛网更换、日常检查等维护作业，爬梯与机架采用螺栓连接固定，保证结构稳定性的同时也便于后期拆装调整。设备的安装边界预留了充足的操作空间，侧面与后方预留的维护通道可满足日常检修、易损件更换的空间需求，整体结构紧凑，可适配中小型生产线的场地布局，无需额外搭建复杂的安装基础，在保证筛分效率的同时兼顾了设备运行的稳定性与使用寿命，减振弹簧的选型经过载荷匹配计算，可承载筛体与物料的总重量，长期运行也不会出现弹簧疲劳失效、筛体晃动过大的问题，振动电机的安装位置经过动平衡校核，保证筛体各点位振幅均匀，避免出现局部物料堆积、筛分不彻底的情况。
