农用风选清杂分选设备结构设计

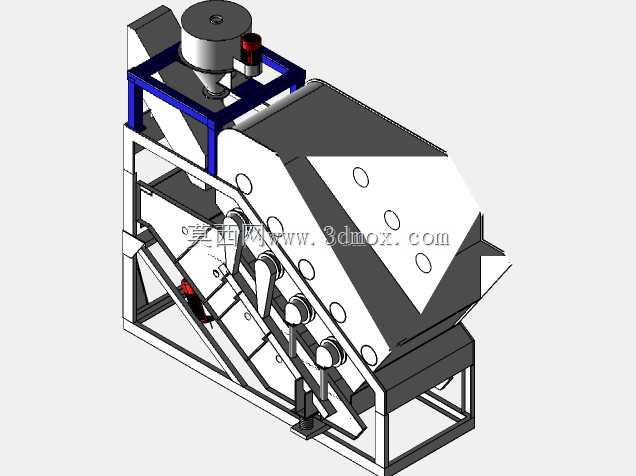

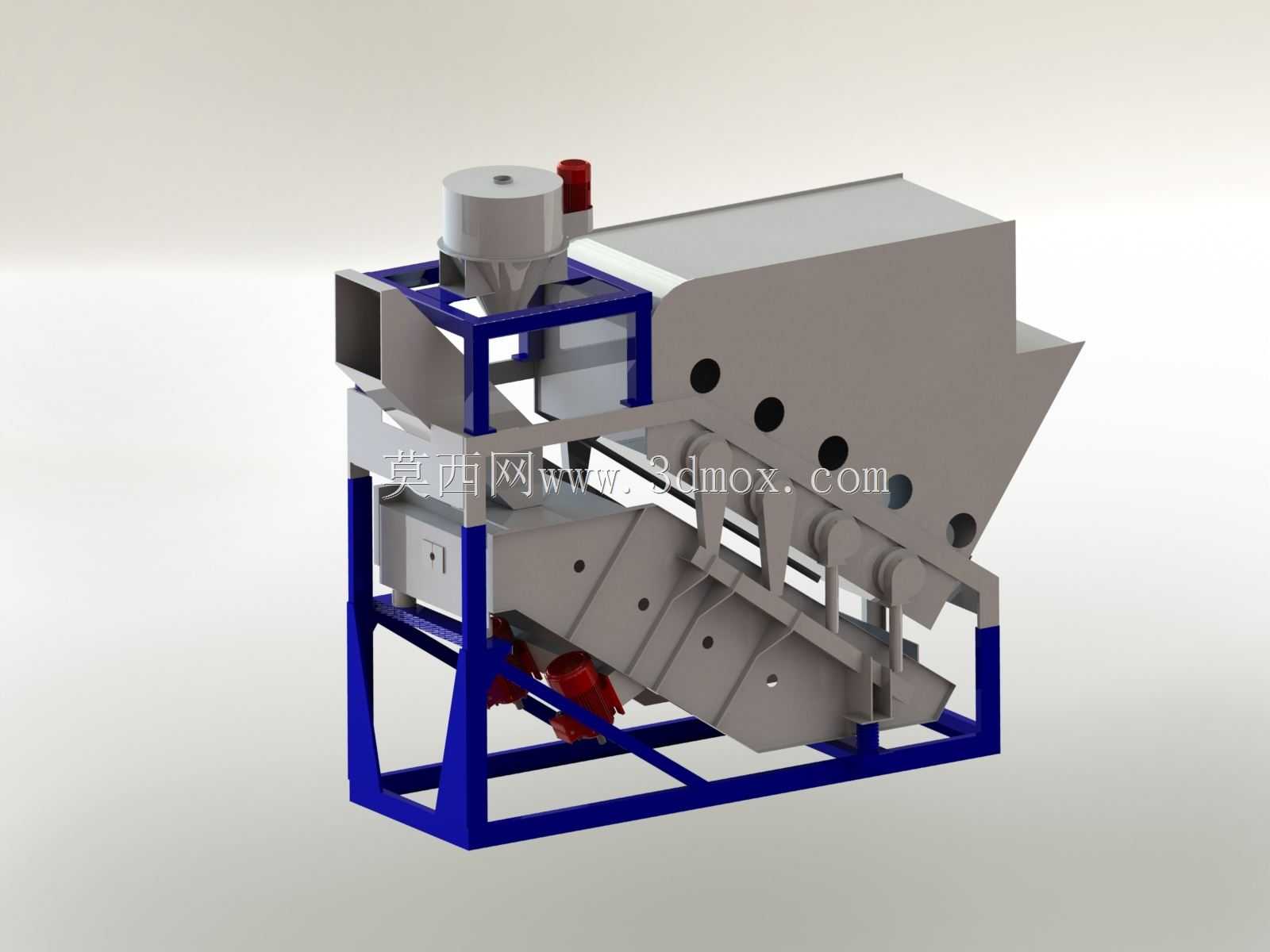

该风选分选设备主要面向粮油加工、农产品初加工、小型粮食收储站点的物料清杂作业场景，可完成稻谷、小麦、油菜籽、葵花籽等多种颗粒状农产品的除杂、分级工作，能够有效分离物料中的瘪粒、轻杂、灰尘、秸秆碎屑等不符合要求的组分，替代传统人工扬场的作业模式，大幅降低清选环节的人力投入，提升物料净度与后续加工品质。设备整体采用框架式承载结构，底部蓝色方管焊接机架作为整体安装基准，机架底部预留有标准设备安装孔位，可直接固定于硬化作业地面，也可配套移动脚轮实现转场作业，适配不同场地的灵活布置需求。设备上部设置进料均布机构，待处理物料经进料斗进入后，可通过内置的匀料装置均匀铺展至分选工作面，避免物料堆积导致的风选不均问题；倾斜布置的多层振动分选工作面配合侧向送风结构，可根据物料比重差异实现分层分选，饱满重质物料沿工作面下滑至主出料口，轻质瘪粒与杂质被气流携带至侧方杂料出口，大尺寸杂质则通过工作面的筛面结构提前分离，实现多级分选同步完成。设计过程中重点优化了风道走向与振动参数的匹配性，通过调整风道倾角与出风口风速区间，可适配不同品类、不同含水率的物料分选需求，避免风速过高带走饱满物料、风速过低无法有效除杂的问题；机架与分选工作面之间采用弹性支撑结构，可有效缓冲振动作业产生的冲击力，降低设备运行噪音与结构疲劳损耗，延长整机使用寿命。设备侧面预留有调节机构安装位，作业人员可根据实际物料情况快速调整振动幅度、风道开度等参数，无需复杂拆装即可完成不同作业工况的切换；上部设置的除尘接口可外接除尘管路，避免清选作业过程中粉尘外溢，改善作业现场环境。整机结构紧凑，各功能模块布局合理，进料、分选、出料、排杂路径无干涉，日常维护时可快速打开侧部检修盖板，清理筛面残留杂物、检查风道密封状态，降低日常运维的操作难度。
