离心泵自动注油配套真空发生装置

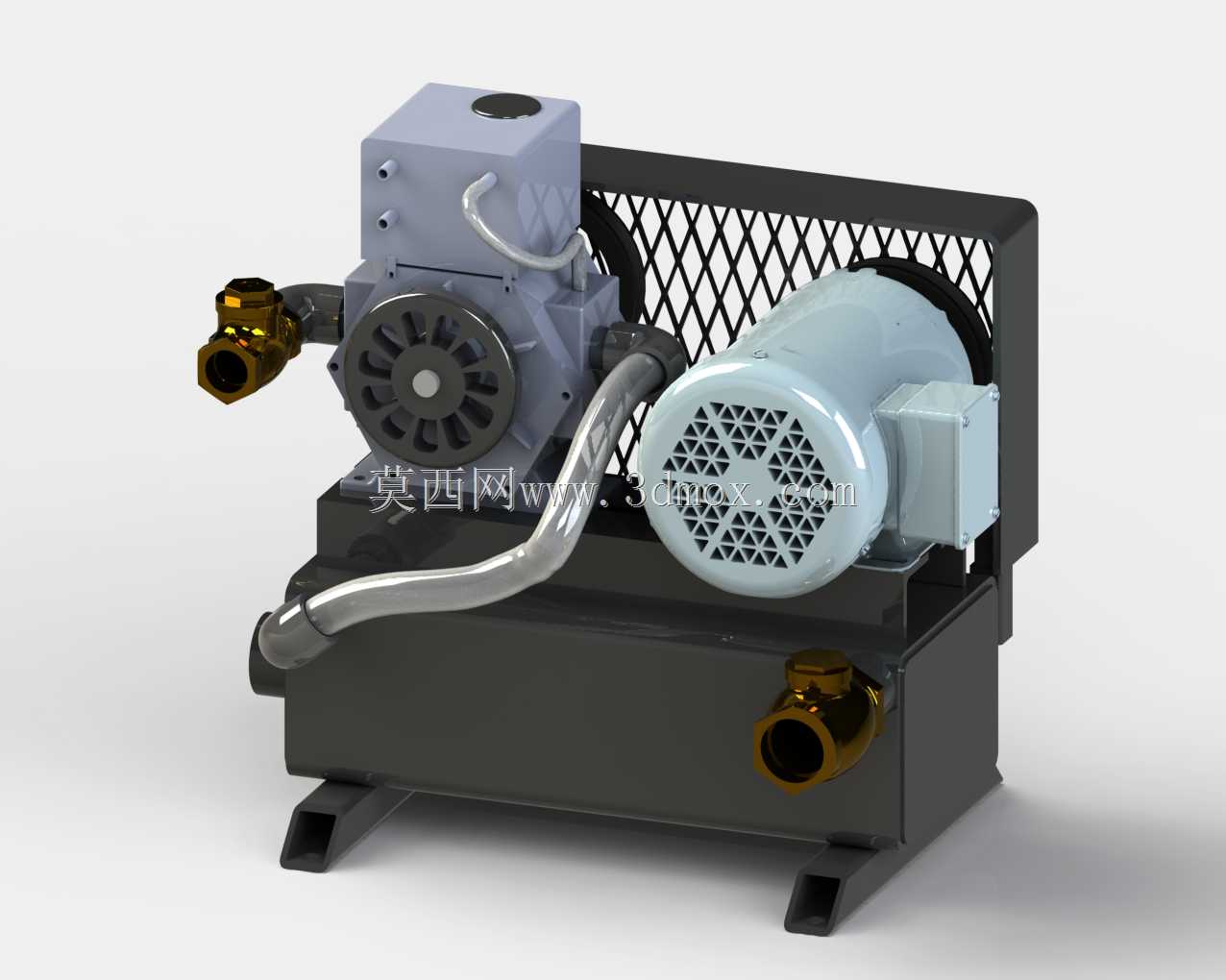

该装置主要应用于石油化工、市政供水、农业排灌等领域的离心泵机组配套场景，核心作用是在离心泵启动前完成泵腔及吸入管路的真空建立，通过抽取管路内空气形成负压，让输送介质在大气压作用下自动填充泵腔，彻底替代传统人工灌泵的繁琐操作，有效解决离心泵低位安装、吸程较长时启动前灌泵耗时费力、介质泄漏污染的痛点，尤其适合输送清水、轻质油品等无大颗粒杂质的流体工况，可大幅缩减离心泵启动准备时间，降低一线运维人员的操作强度。整套装置采用集成式撬装结构设计，将真空发生泵头、驱动电机、油气分离储油腔体、连接管路及防护格栅整合为独立单元，真空发生泵头采用油润滑旋片式结构，运行时可形成稳定的高真空度，抽气速率适配中小流量离心泵的抽气需求，可在短时间内完成数米吸程管路的空气抽排；驱动电机与泵头采用直联传动结构，省去中间传动部件的能量损耗，传动效率更高，运行振动更小；下部的储油腔体同时承担油气分离与润滑油存储功能，可将泵头排出的油气混合物进行分离，回收的润滑油回流至泵头润滑腔，减少润滑油损耗与油雾排放，腔体侧面设置的进出油接口采用标准管螺纹设计，可直接与离心泵的注油管路、排气管路对接，无需额外加工转换接头。设计过程中充分考虑现场安装与运维的便利性，整体底座采用一体式铸铁结构，底部设置两个对称的支撑脚，预留的安装孔位可直接通过膨胀螺栓固定在混凝土基础或机组撬架上，整体安装边界紧凑，横向宽度不超过常规离心泵机组的预留安装间隙，纵向长度适配现有泵房的管路排布空间，不会额外占用过多安装位置；驱动电机外侧设置的网格状防护罩，既可以保证电机散热所需的通风量，又能避免运维过程中人员误触旋转部件引发安全事故；连接管路采用折弯成型的金属硬管，管路走向经过优化，避免出现直角弯折造成的气阻或油阻，接口处采用密封锥面配合密封件，长期运行下也不会出现漏气、漏油问题。装置的进出接口分别设置在泵头侧方与储油腔体下部，接口朝向可根据现场管路排布方向进行适配调整，能够兼容侧进下出、侧进侧出等多种管路连接方式，适配不同安装场景的管路走向需求，无需对现有离心泵管路进行大规模改造即可完成配套安装。
