农用耕作圆盘犁刀挂载总成结构

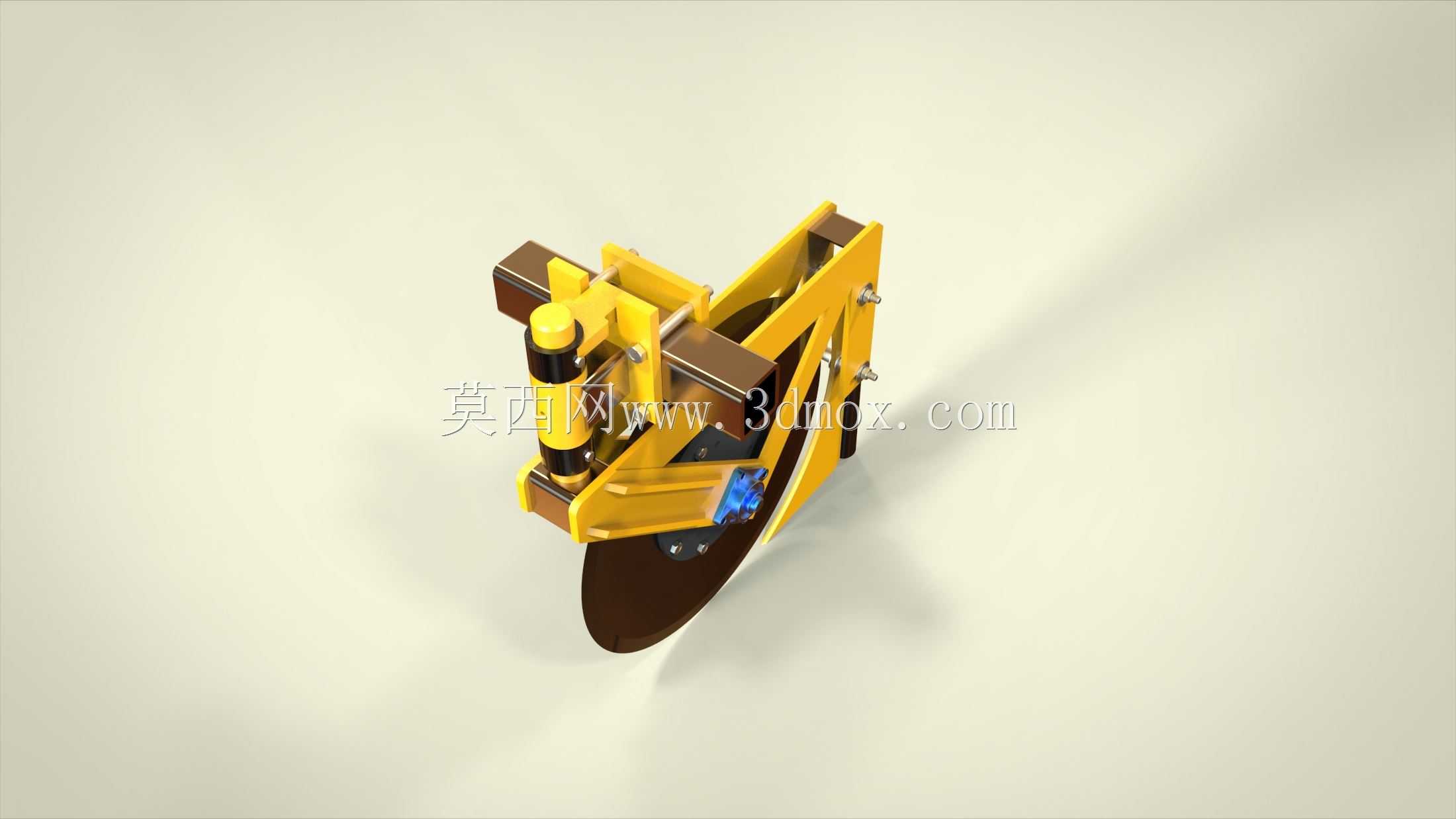

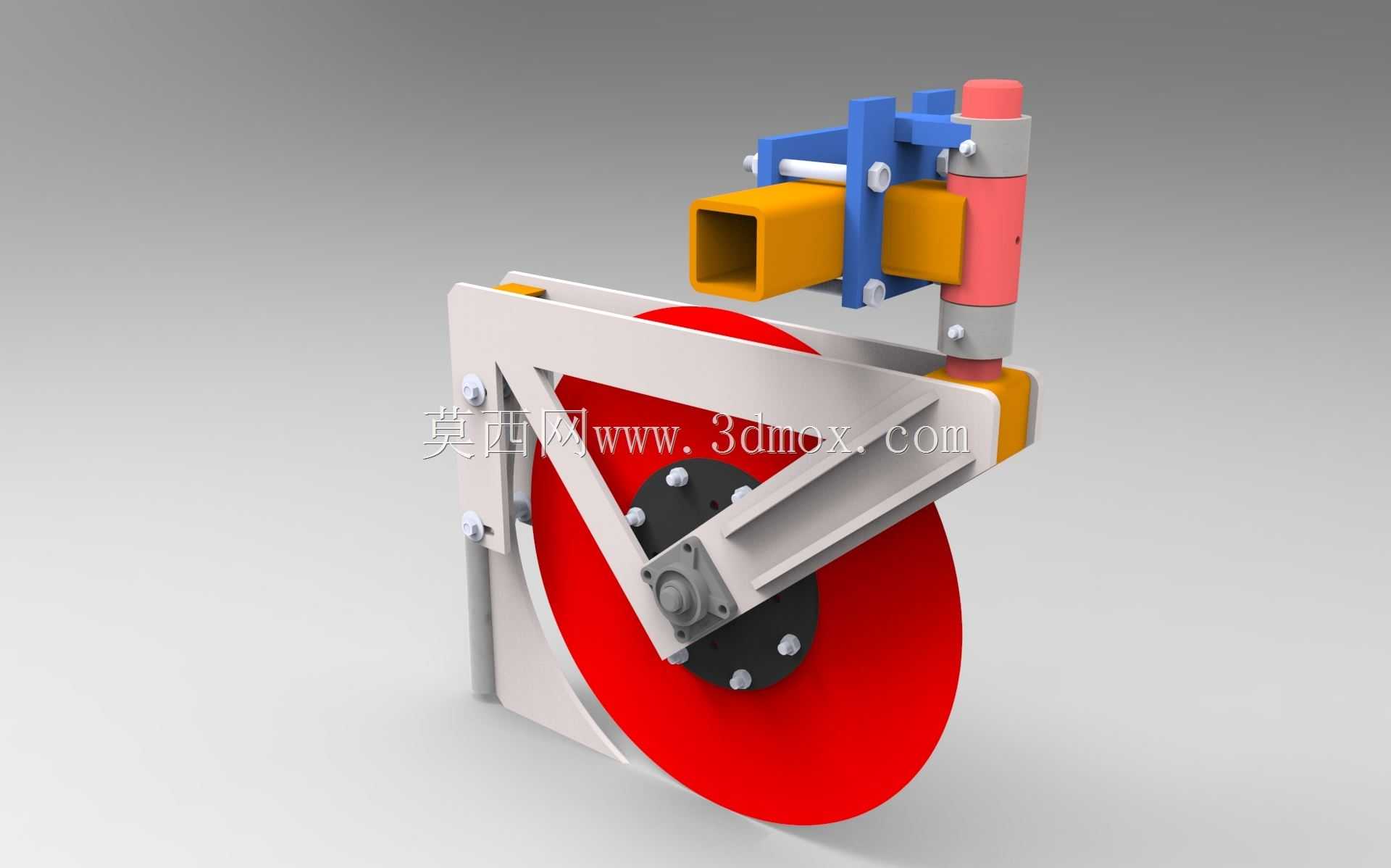

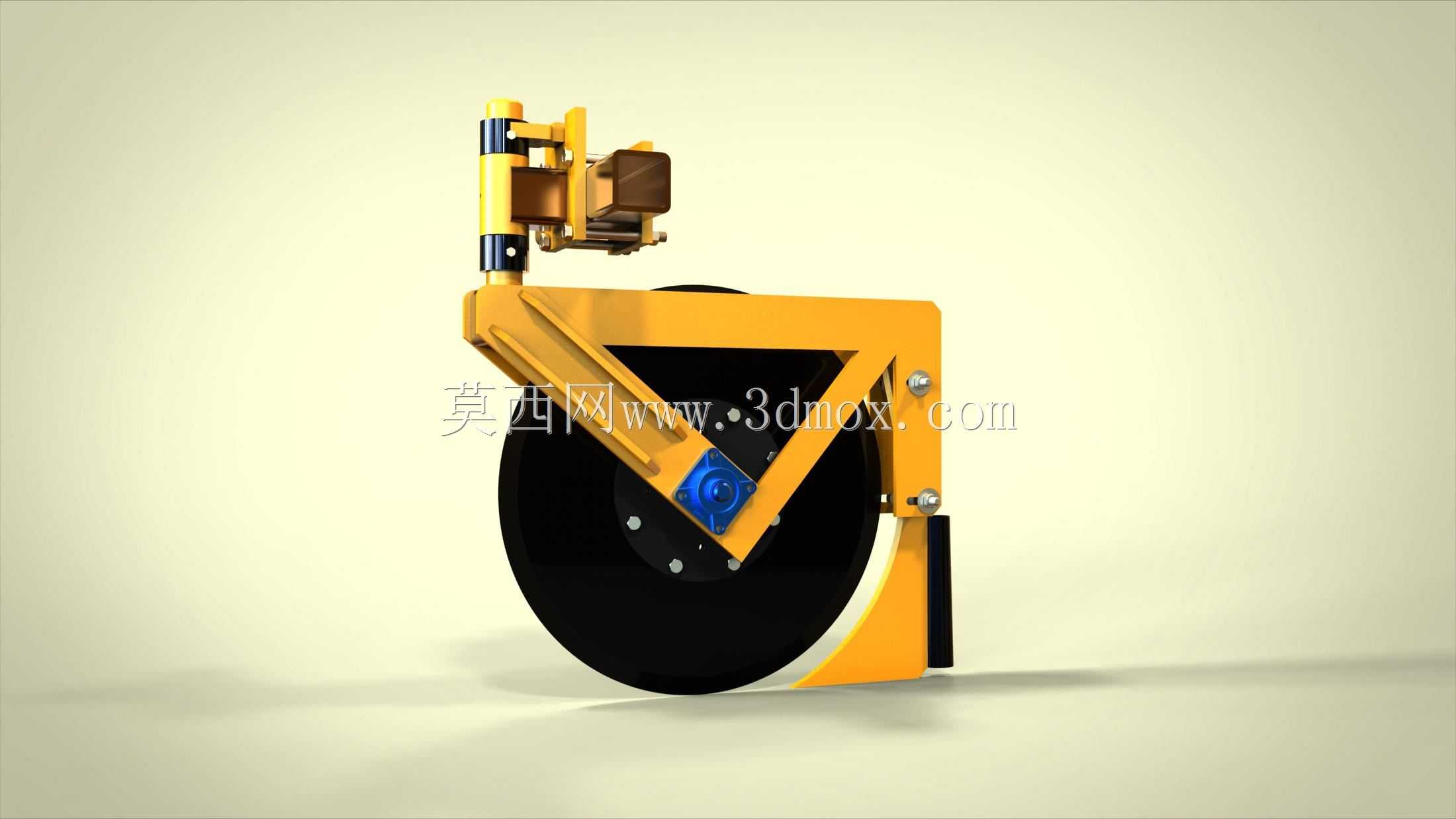

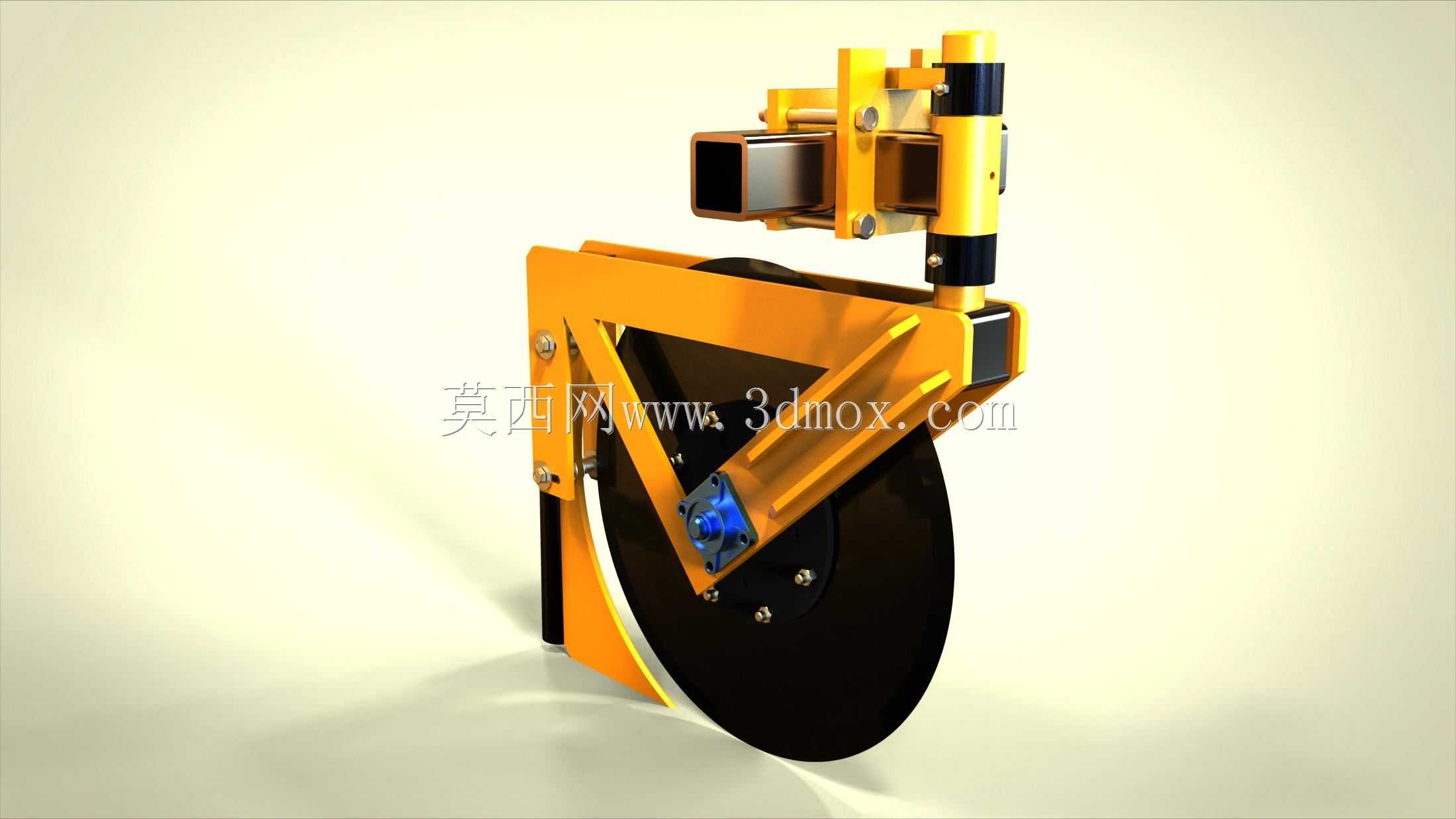

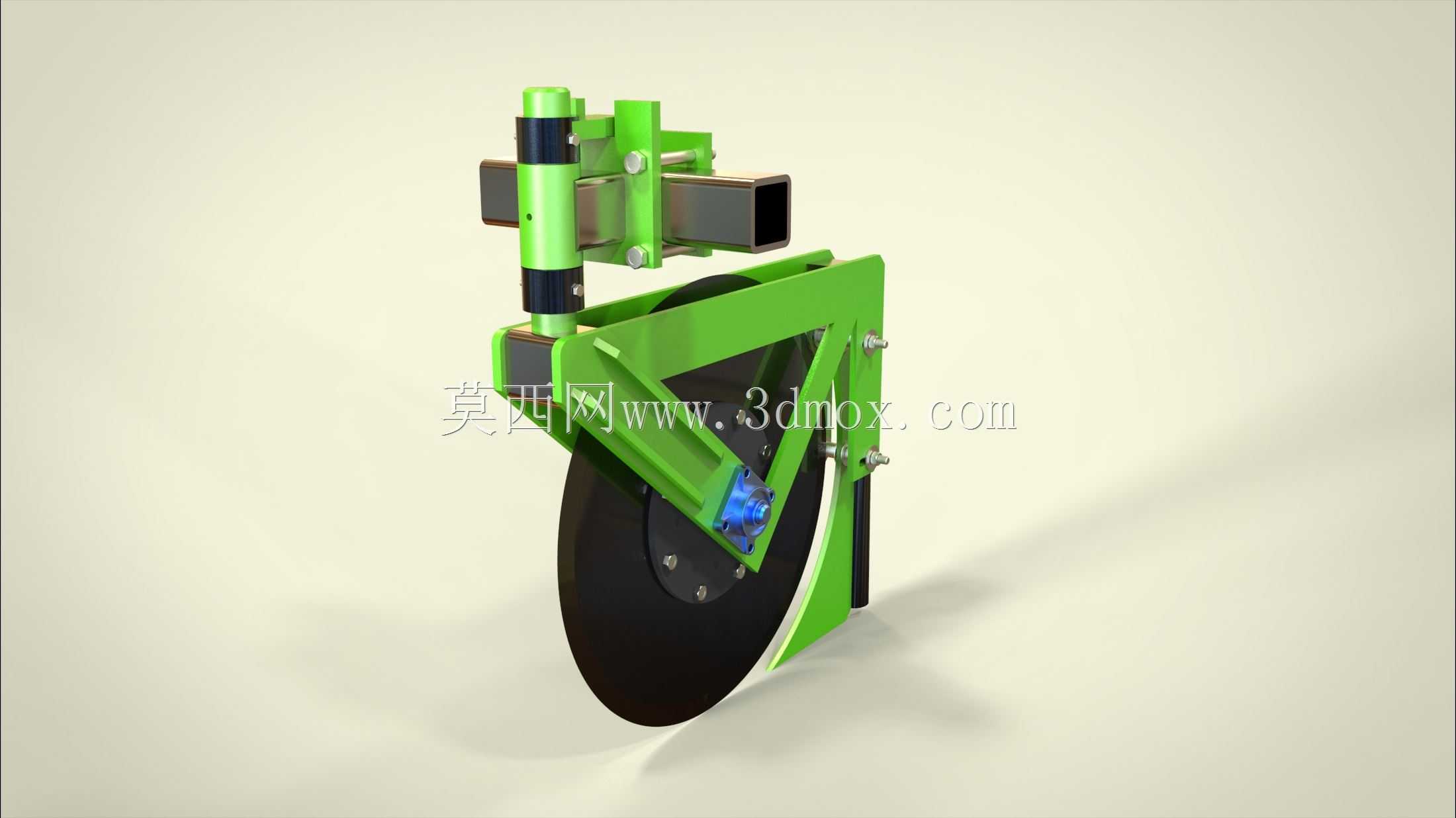

该犁刀总成主要适配各类牵引式、悬挂式农用耕作机具，可搭载于中大型拖拉机配套的耕整机架上，广泛应用于旱田熟地耕翻、牧场草地改良、果园行间松土、播前整地破茬等农业生产场景，能够在黏重土壤、带作物残茬的地块中稳定作业，替代传统铧式犁完成窄幅切土、开沟、破板结等耕作工序，也可配合播种设备完成种床带的预整理作业，减少耕作环节的动力损耗。从实际作业用途来看，该总成核心功能是通过高速转动的圆盘刃口垂直切入土壤，切开作物根系、板结土层与地表残茬，为后续的深松、播种、施肥工序开出规整的作业带，同时依靠侧边的仿形限位结构保证切土深度一致，避免作业过程中出现犁刀入土过深增加牵引阻力，或是入土过浅达不到耕作要求的问题，相比传统固定式犁刀，圆盘式结构在作业中遇到石块、硬质树根时可通过转动卸力，降低部件崩损的概率。在功能特性设计上，该总成采用三角支撑式的焊接机架作为承载主体，机架上部设置有快装式挂接座，可通过螺栓锁紧适配不同规格的农机横梁，挂接座处预留了多组调节孔位，能够根据作业需求调整犁刀的前后安装位置与垂直倾角，适配不同的耕作深度要求；犁刀主轴采用双轴承密封结构，内部填充耐低温润滑脂，可在多尘、潮湿的田间作业环境下长期运转，避免泥沙进入轴承造成卡滞；机架侧边设置有深度限位挡杆，可通过调整挡杆伸出长度控制圆盘犁刀的最大入土深度，同时挡杆可在作业中刮除圆盘表面粘附的湿土与草屑，防止泥层包裹刃口降低切土效率；上部的缓冲连接结构内置阻尼元件，可在作业遇到硬质障碍物时产生小幅让位回弹，减少刚性冲击对机架与挂载横梁的损伤。设计思路上围绕田间作业的可靠性与易维护性展开，整体机架采用高强度低合金钢材焊接成型，关键受力位置做了加厚补强处理，所有外露连接螺栓均采用防松自锁结构，避免长时间振动出现连接件松脱的问题；圆盘刃口采用可拆式安装结构，刃口磨损后可单独拆卸更换，无需更换整个总成，降低农机用户的使用维护成本；整体结构做了电泳防锈处理，可适应田间高湿、高腐的作业环境，延长部件的使用寿命。从安装边界与外形尺寸来看，该总成整体横向安装宽度适配主流农机具的通用挂接横梁间距，挂接座的卡槽尺寸覆盖常用的方管横梁规格，安装时无需对原有农机机架做额外改装，仅需通过配套螺栓锁紧即可完成装配；犁刀圆盘直径适配常规耕深要求，作业时总成最低点与机架挂接面的垂直距离预留了足够的入土调节余量，整体重心靠近挂接横梁位置，可减少作业过程中对挂载机架的偏载力矩，保证机具行进的稳定性。
