直角传动双出轴齿轮箱结构设计

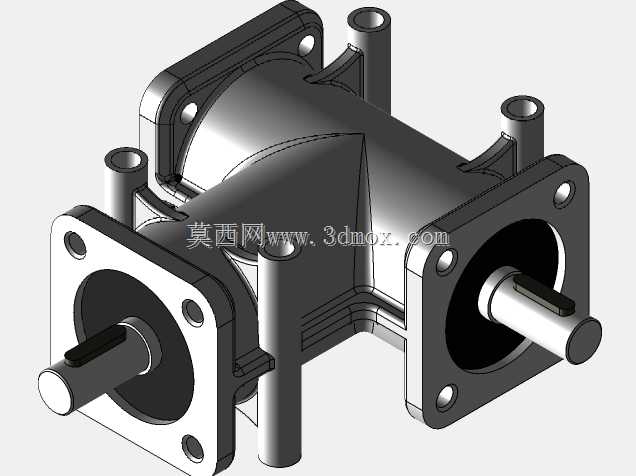

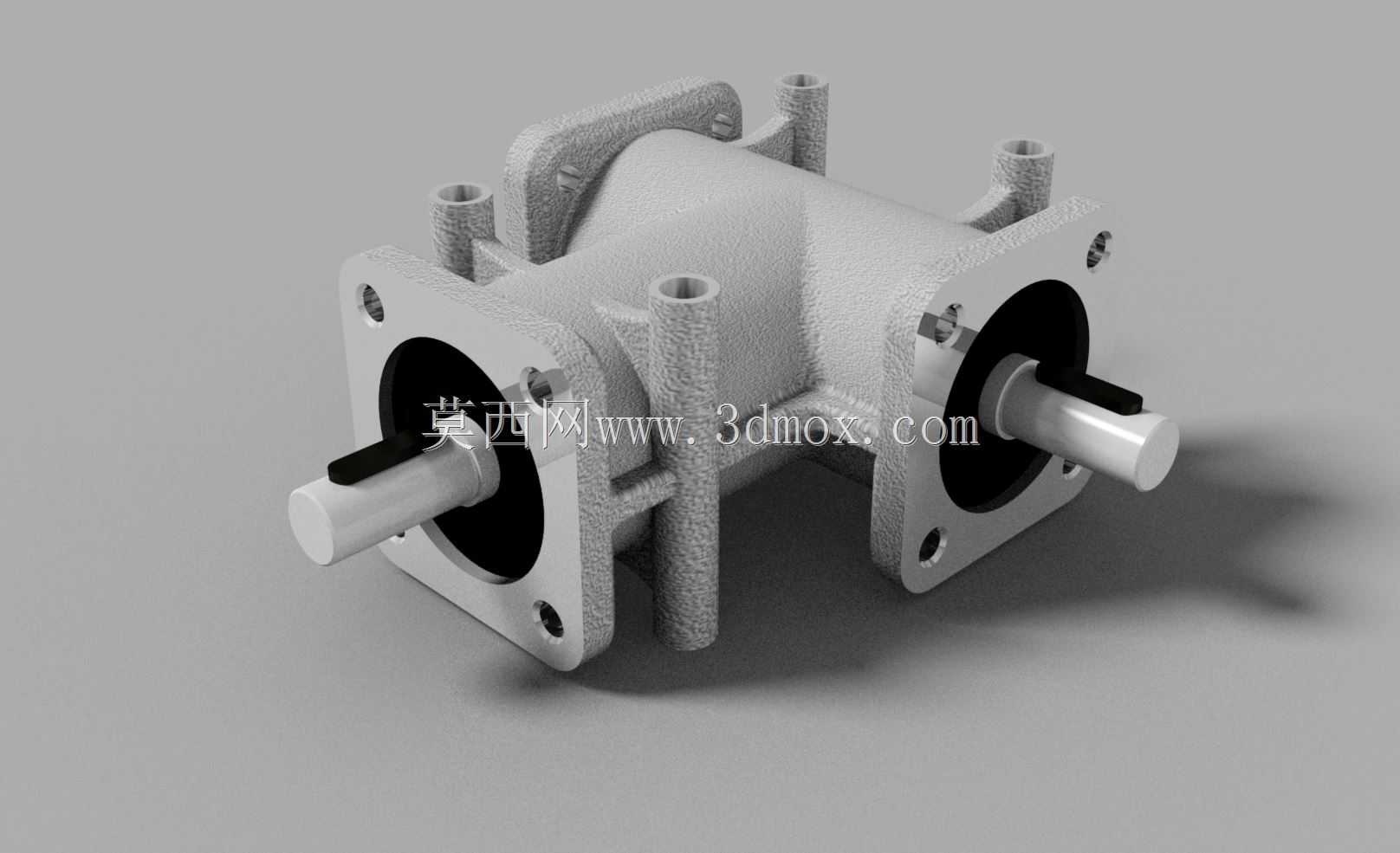

这款直角齿轮箱主要应用于需要实现动力90度换向传递的工业传动场景，常见于轻工输送设备、小型自动化生产线、食品包装机械、农用机具的动力传输环节，能够在空间受限的安装场景下完成动力转向输出，替代传统的链轮、皮带轮换向结构，大幅提升传动系统的紧凑性与传动效率。在实际生产场景中，这类直角齿轮箱可适配小功率动力源的扭矩传递需求，将输入轴的回转运动通过内部正交啮合的齿轮组完成换向，从两个相对的输出轴同步输出动力，可同时驱动两个对称布置的执行机构，减少单条产线的动力源配置数量，降低设备整体的制造成本与运维难度。从功能特性来看，该齿轮箱采用箱体一体化铸造成型结构，外壳带有多组加强筋与安装凸台，既能够保证箱体在额定负载下的结构刚性，抵御齿轮啮合产生的振动与形变，也能通过外壳的散热结构带走齿轮啮合产生的热量，避免长时间运行下内部润滑脂温度过高失效。箱体两端采用法兰式安装结构，安装面带有定位止口与均匀布置的安装孔，能够快速完成与设备机架的定位装配，保证输入输出轴的同轴度与安装垂直度，降低装配误差带来的齿轮偏磨、异响等问题。设计过程中，这款齿轮箱优先考虑了安装空间的适配性，整体采用对称式结构布局，输入轴与输出轴呈90度正交布置，两个输出轴同轴反向延伸，能够适配双向同步驱动的设备需求；内部齿轮采用正交啮合的传动结构，可根据实际传动比需求匹配对应齿数的齿轮组，兼顾传动效率与输出扭矩。在安装边界设计上，箱体的安装法兰预留了足够的螺栓操作空间，轴伸端的尺寸适配标准规格的联轴器与带轮安装，用户在进行设备集成时无需额外对箱体进行二次加工，即可快速完成动力链路的搭建；箱体上的多组安装凸台可适配不同方向的固定需求，既可以通过端面法兰完成卧式安装，也可以通过侧面凸台完成立式固定，能够适配不同设备的安装空间布局，减少传动系统的空间占用。
