氨用4寸300磅级法兰连接截止阀结构设计

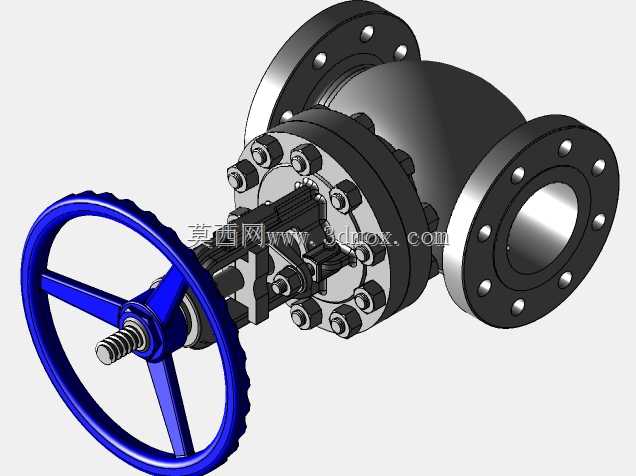

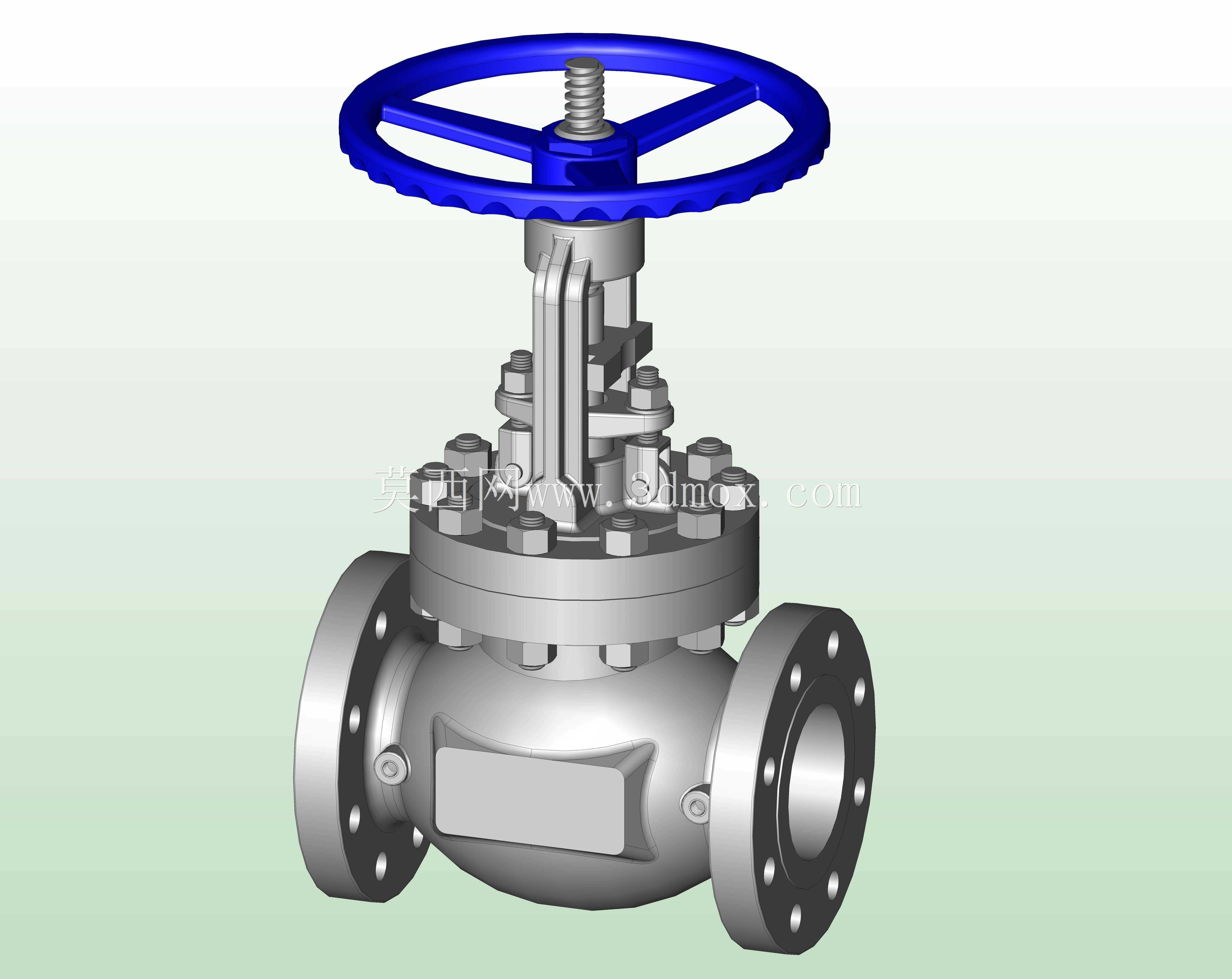

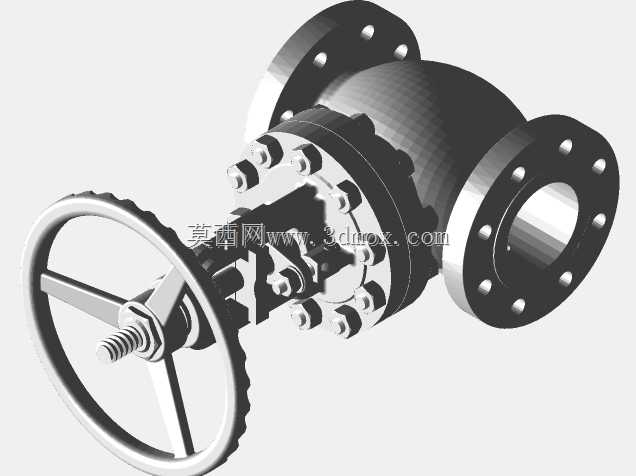

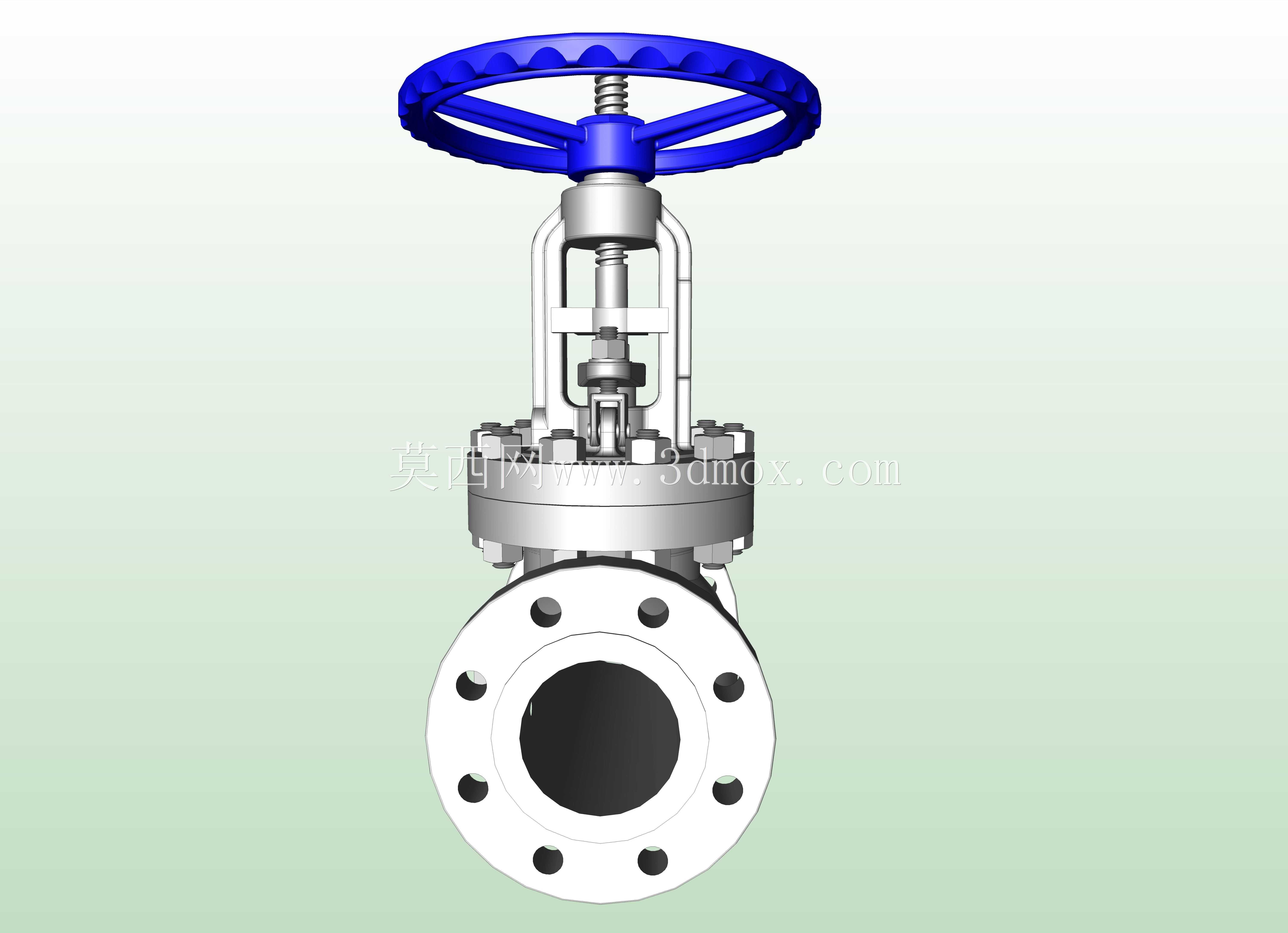

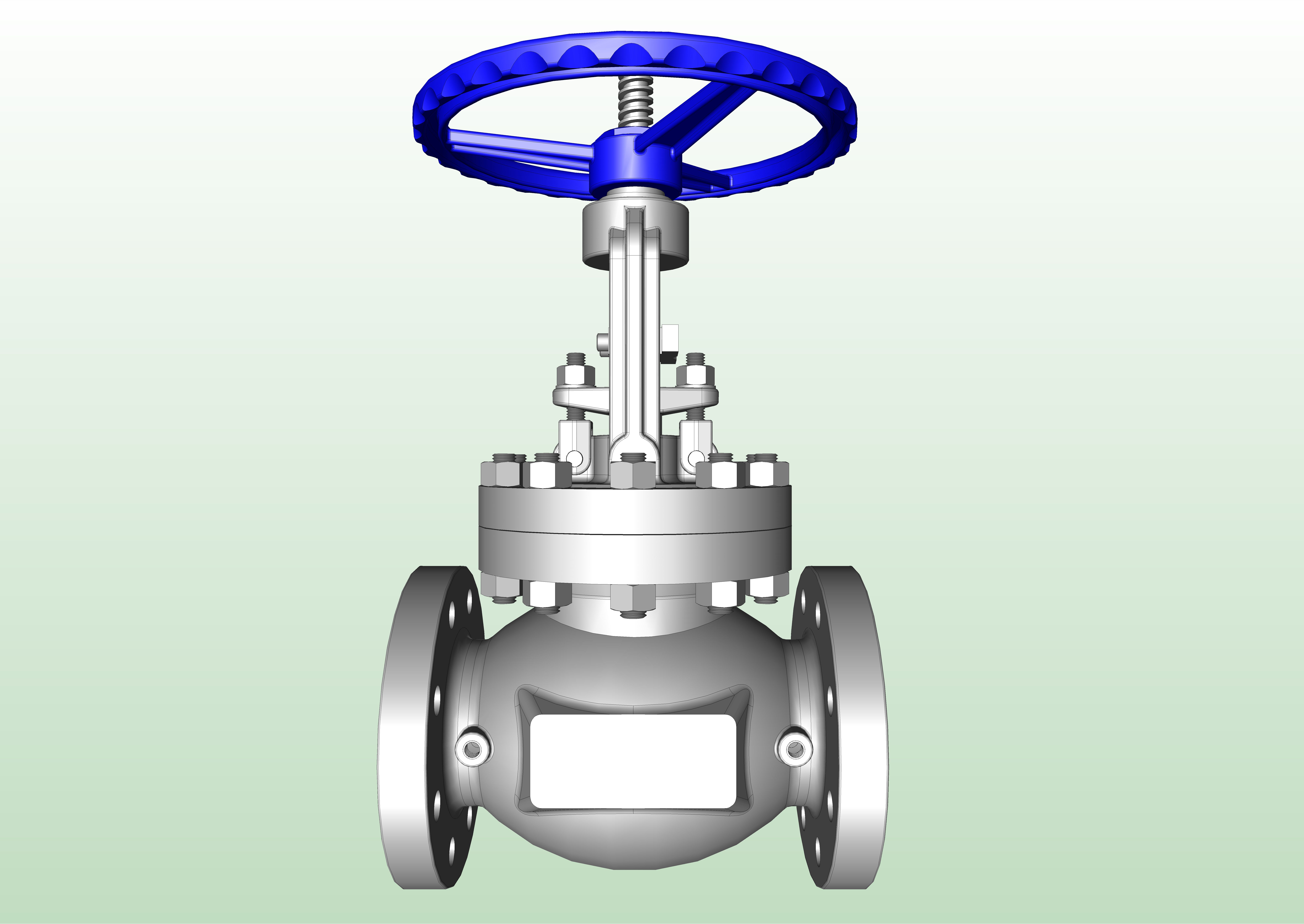

这款截止阀主要面向合成氨生产、液氨储运、制冷系统等涉氨工况的管道布设场景，作为氨介质管路系统的核心截断类部件，承担着管路通断控制、介质流向截断的核心作用，适配公称通径4英寸、压力等级300磅的法兰连接管路，可在涉氨管路的检修隔断、工况切换、流量管控环节发挥作用，因仅保留外部整体结构无内部精细零部件，主要用于三维管道系统的集成布设、空间排布校验、安装干涉检查，帮助管道设计人员在方案阶段快速完成管路系统的整体布局规划，提前预判阀门与周边管道、支架、其他设备的安装空间冲突，优化管道路由走向。从功能特性来看，该款截止阀采用手动轮盘驱动结构，顶部的蓝色防滑手轮采用轮辐式镂空设计，既减轻了手轮自身重量，又增大了操作时的握持摩擦力，操作人员无需额外辅助工具即可完成阀门的启闭操作，手轮下方的阀杆防护结构可避免外界粉尘、水汽侵入阀杆运动副，延长户外或复杂工况下的操作使用寿命。阀体采用直通式法兰连接结构，两端法兰为标准300磅级法兰，法兰端面均匀分布螺栓孔，可与同压力等级的管道法兰实现精准匹配对接，安装时无需额外加工适配接口，能够有效降低现场安装的适配成本。设计思路上，该模型优先还原了阀门的整体外部轮廓与关键安装接口尺寸，省略了内部阀瓣、阀座、密封填料等精细零部件，在保证管道布局设计所需的外形尺寸、安装边界精度的前提下，大幅降低了模型的复杂程度，提升了三维管道装配时的软件运行流畅度，避免因模型细节过多导致的大装配体卡顿问题。外形尺寸方面，模型严格按照4英寸300磅级截止阀的实际工业尺寸建模，手轮的最大外径、阀体的总高度、两端法兰的端面间距、法兰螺栓孔的分布圆直径与孔径均符合对应压力等级的行业标准，安装边界清晰明确，设计人员在进行管道排布时，可直接以该模型的外轮廓作为安装避让依据，预留足够的操作与安装空间，确保后期现场安装时阀门能够顺利就位，手轮操作侧预留的操作空间可满足人员站立操作的空间需求，无需额外调整管路位置适配操作空间。
