1英寸内螺纹黄铜立式止回阀结构设计

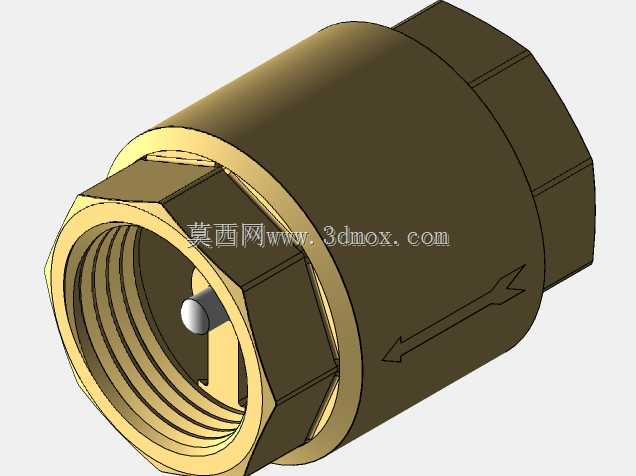

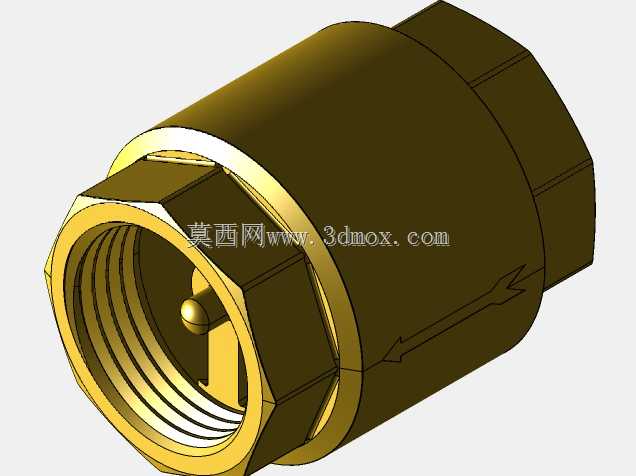

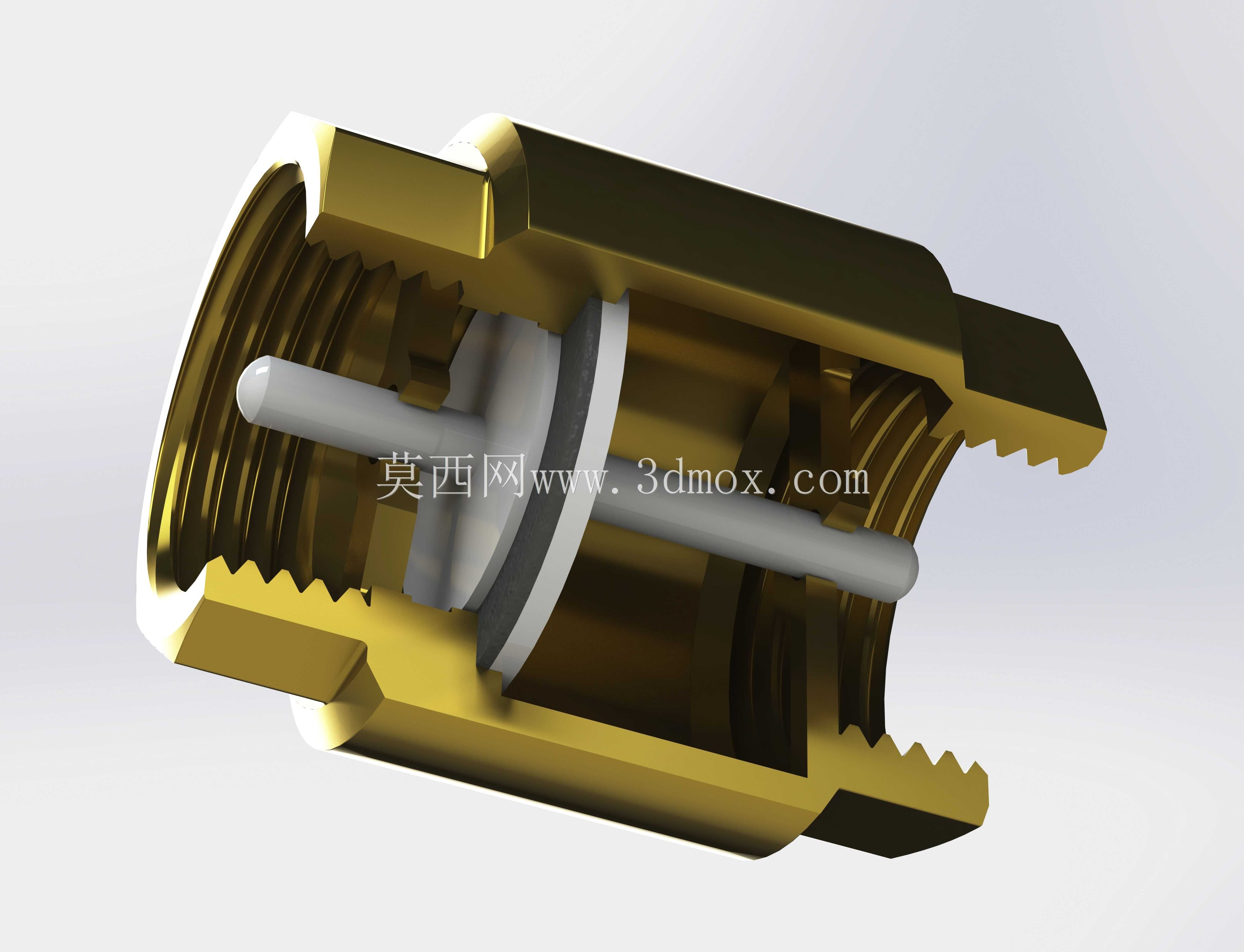

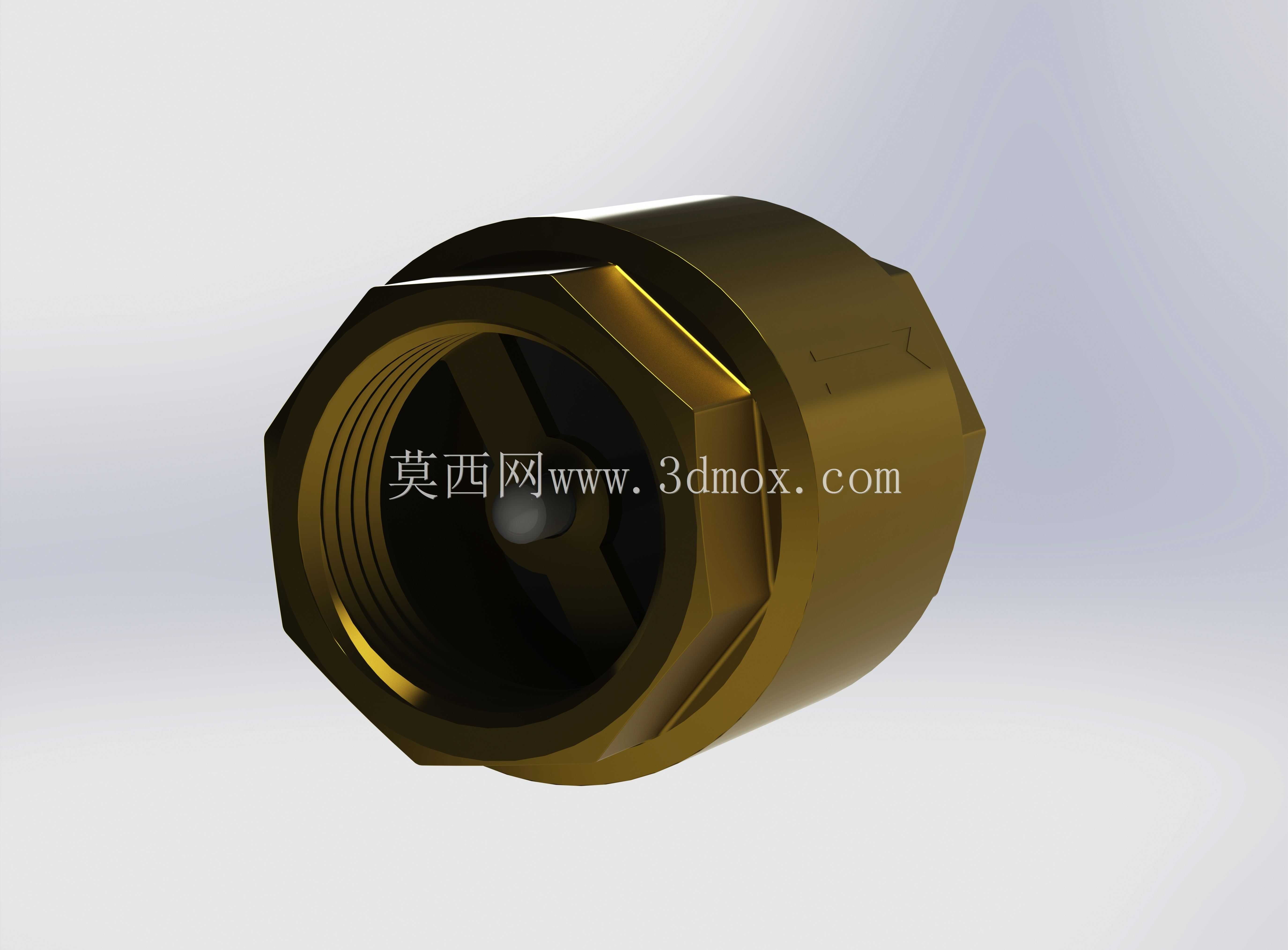

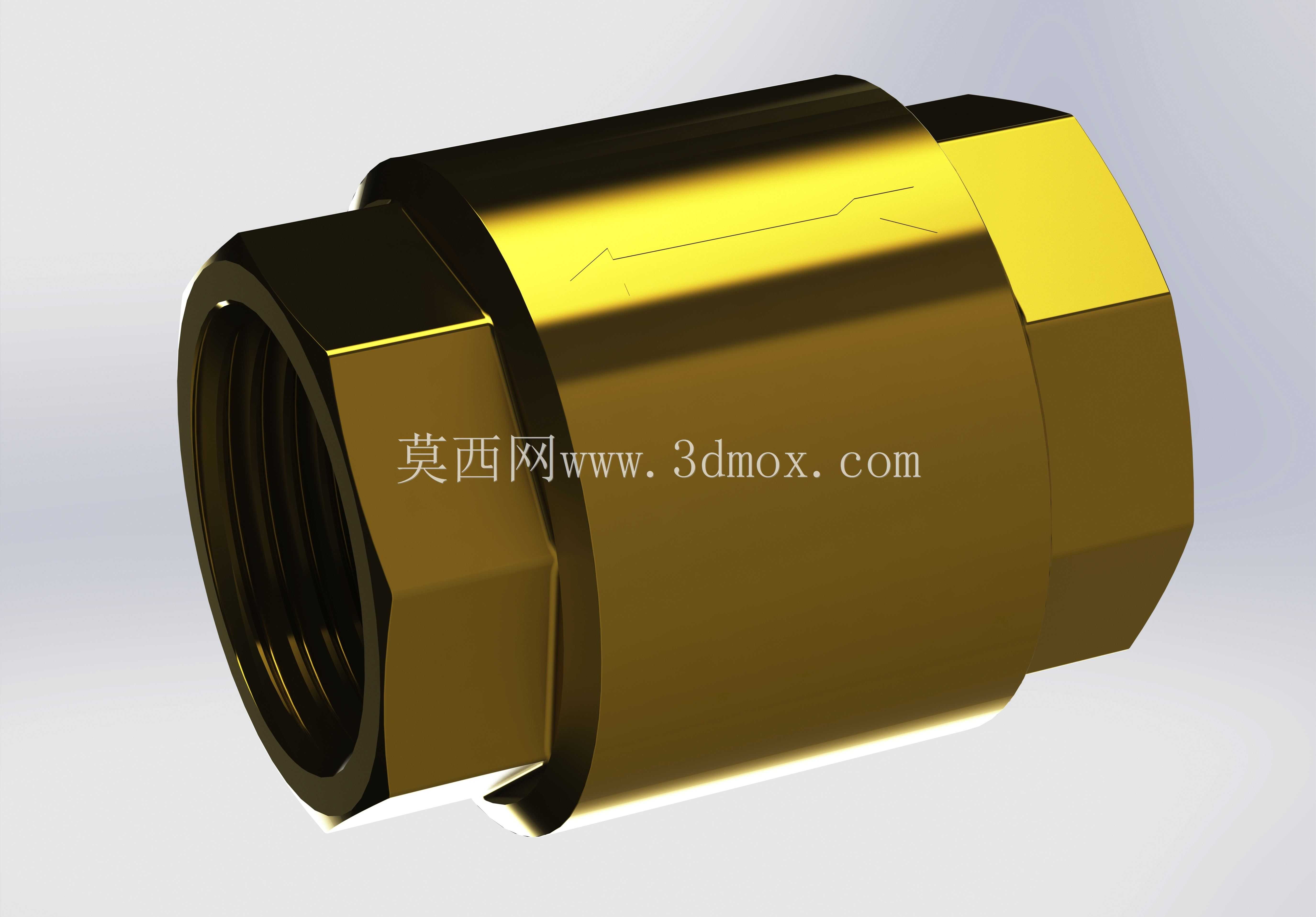

这款黄铜止回阀主要应用于民用给排水、小型暖通空调、低压气动回路、小型液压支路以及家用净水设备的管路系统中，核心作用是控制管路内流体的单向流通，避免介质倒流引发的设备损坏、水表空转、介质回流污染等常见管路问题，在户内供水支管、设备进出水口、小型空压机输气管路等场景中都能适配使用。产品整体采用六角柱形外形设计，两端均为标准1英寸内螺纹接口，对应公称通径的适配尺寸，两端六角结构完全匹配常规管钳、活动扳手的夹持需求，安装时无需额外定制工装，使用常规管路安装工具即可完成拧紧作业，安装边界紧凑，整体轴向长度适配狭小的管路安装空间，不会因为阀体过长导致相邻管路配件干涉，在贴墙安装、设备内部紧凑布管的场景下也能顺利布置。阀体材质选用铅黄铜锻造加工，黄铜材质本身具备优异的切削加工性能与耐水腐蚀特性，长期接触水、低压气体等常规介质不易出现锈蚀卡滞，表面抛光镀饰处理后既提升了外观质感，也能进一步增强阀体的抗锈蚀能力，适合明装管路的美观需求。产品的核心功能是依靠内部启闭件的自重与介质压力差实现自动启闭，当介质按照阀体表面标识的流向正向流动时，介质压力推开内部启闭件，管路保持通畅，压降损失控制在较低水平，不会对正常管路流量造成明显影响；当介质出现反向流动趋势时，介质反向压力配合启闭件自重会将密封面压紧，实现管路的自动截断，有效阻断介质倒流，整个启闭过程无需人工操作或额外电控信号，完全依靠管路自身压力差自动运行，可靠性高，日常使用几乎无需维护。设计过程中严格参照真实产品的实际尺寸进行结构还原，除内部弹簧结构未做呈现外，其余阀体结构、接口尺寸、外形轮廓均与实物保持一致，密封面的配合位置、六角夹持面的对边尺寸、内螺纹的有效旋合长度都按照实际安装需求做了精准还原，能够直接用于更大的管路系统装配设计中，在做管路排布模拟、设备装配干涉检查时，可以直接调用该模型验证安装空间是否充足，接口是否匹配，避免实际安装时出现尺寸不符、空间不足的问题。阀体表面压制的流向标识清晰明确，安装时可以直接通过表面箭头判断安装方向，降低装反的概率，两端内螺纹的精度符合常规管路螺纹标准，能够和同规格的外螺纹管路配件、接头实现可靠密封配合，搭配常规生料带或密封胶即可达到管路密封要求，不会出现渗漏问题。
