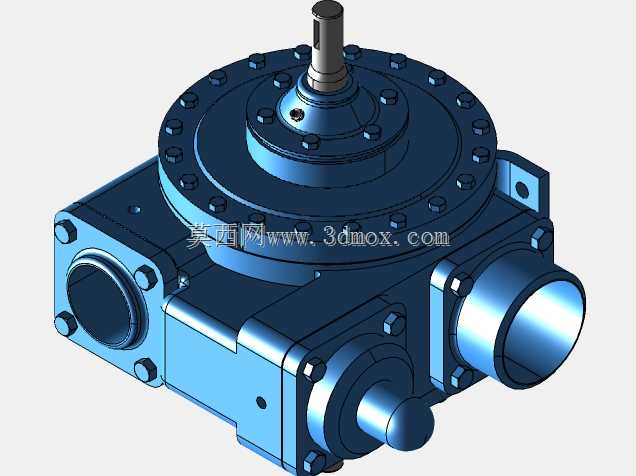

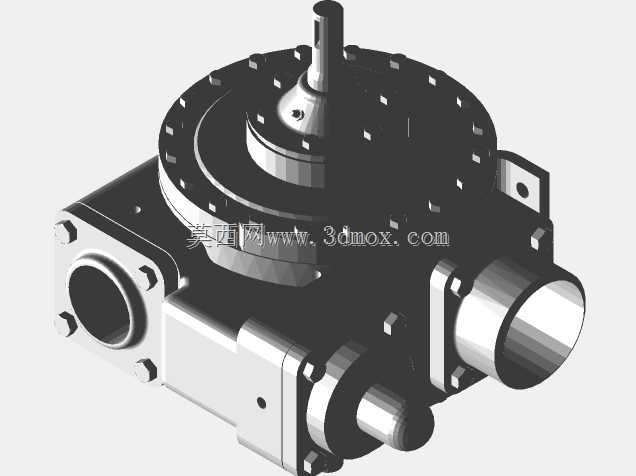

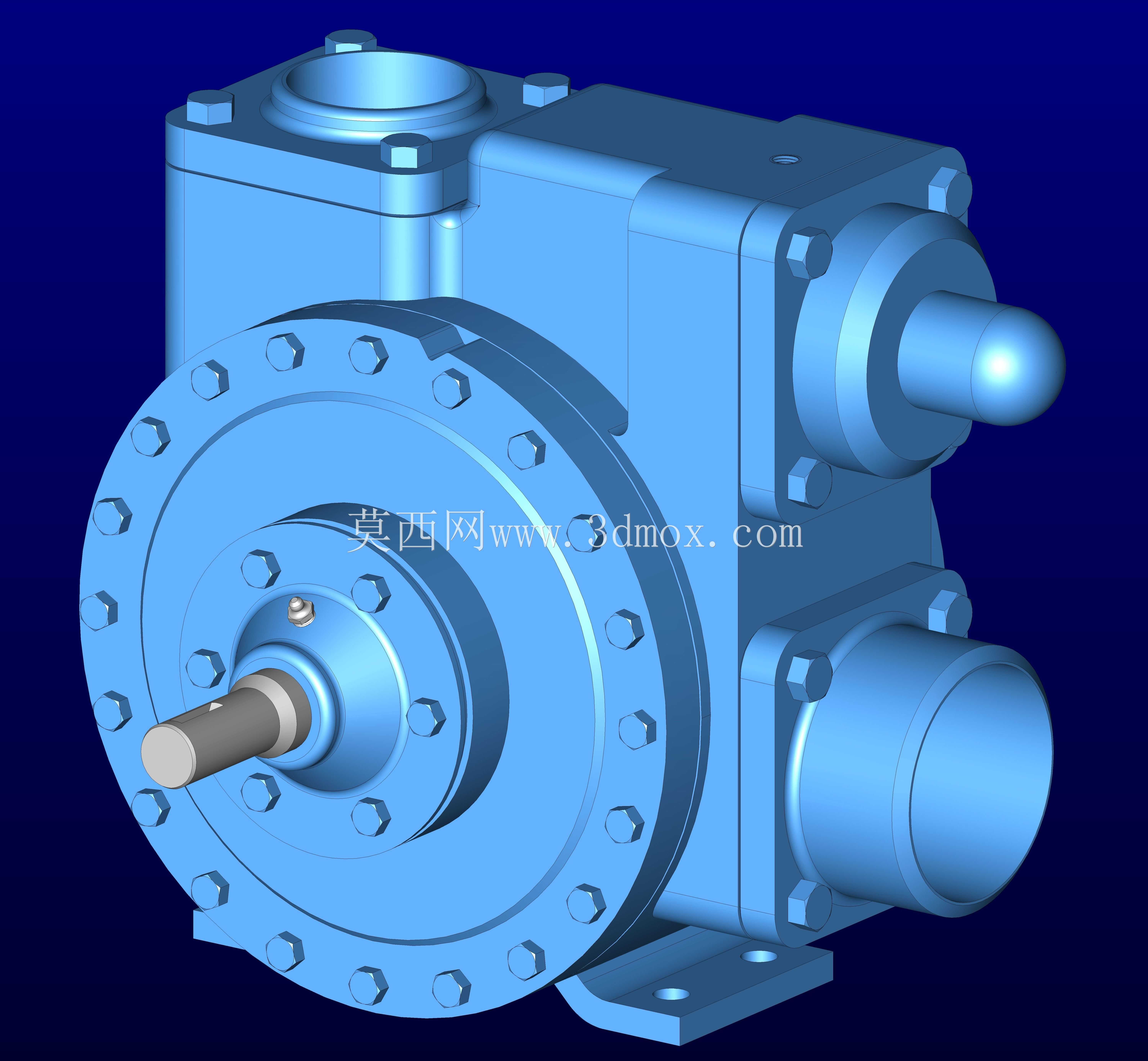

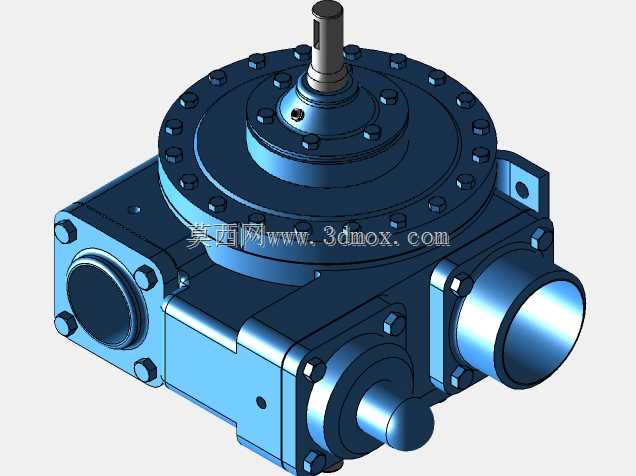

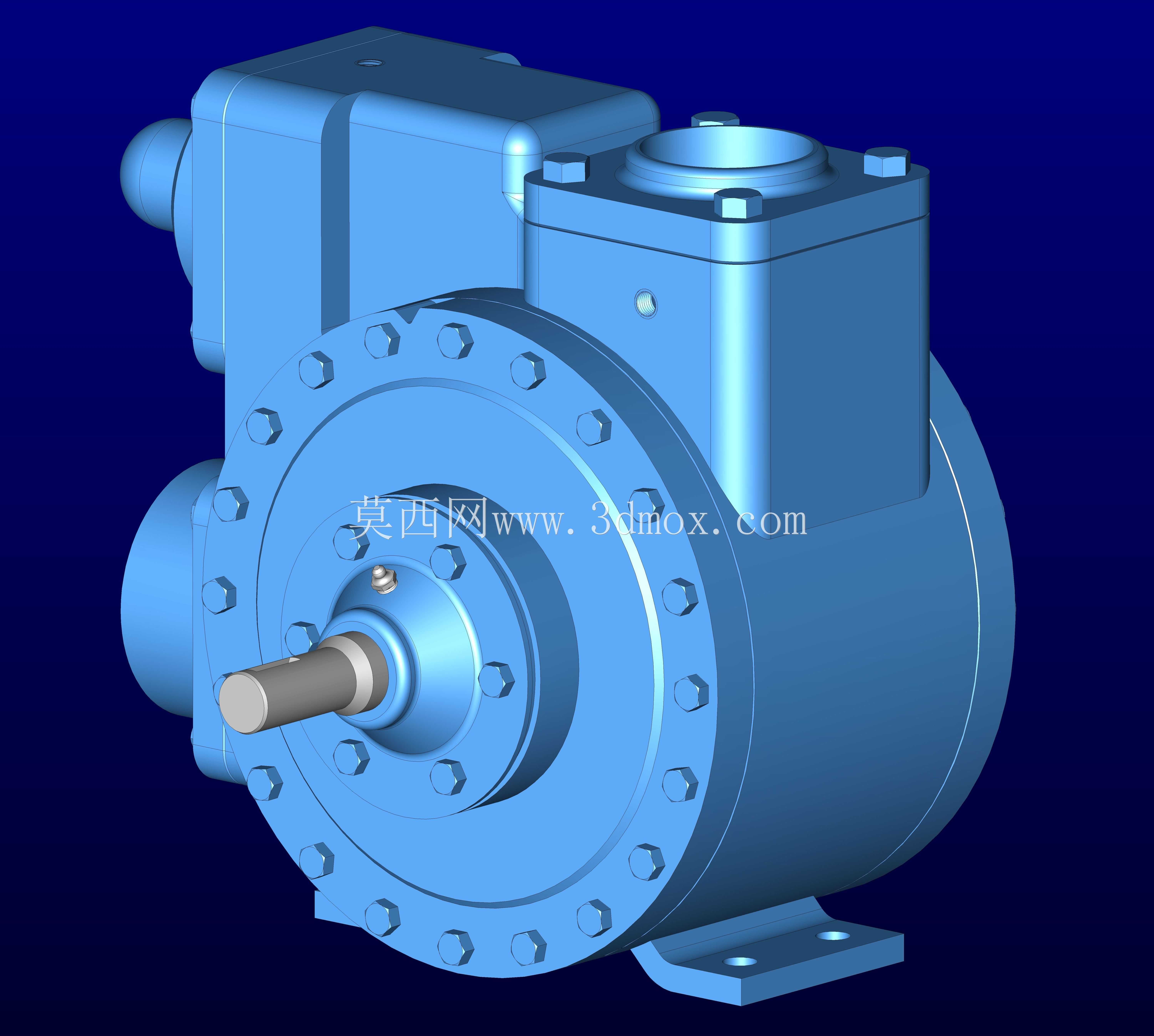

Blackmer四寸液体叶片泵LGLD4B结构设计

该叶片泵主要面向流体输送场景设计，可适配液态介质、气态介质的输送需求，尤其适用于无水氨这类特殊化工介质的储运、加注及工艺循环环节，在化工储运、燃气配送、工业流体处理等场景中承担介质增压输送的核心作用，能够在不同工况下维持稳定的输送压力与流量，满足连续作业的生产需求。从功能特性来看，这款叶片泵采用叶片式容积工作原理，运行过程中可通过转子槽内滑动的叶片形成密闭容腔，随着转子转动完成介质的吸入与排出，相比其他结构的泵体，其具备流量脉动小、运行平稳、自吸能力强的特点，针对易挥发、有一定润滑性的介质适配性优异，可有效降低介质输送过程中的气蚀风险，保障输送过程的安全性与稳定性。在设计思路上，整体结构采用一体化集成布局，将泵体腔室、连接法兰、安装底座、轴端密封结构进行整合设计，泵体主体采用周向均布螺栓的法兰连接结构，既保障了腔室的密封性能，也便于后期拆解维护内部叶片与转子组件；轴伸端采用阶梯轴设计，预留了标准的联轴器安装位，可适配不同规格的驱动电机连接，侧方预留的管路接口采用标准法兰连接尺寸，可直接对接行业通用的输送管路，无需额外制作转换接头。从外形与安装边界来看，泵体整体采用卧式安装结构，底部设置带安装孔的一体式铸造底座，安装时可直接通过螺栓固定在预制的安装基础上，底座的安装孔位间距经过标准化设计，可匹配多数同流量级别泵体的安装基座，降低现场改造的成本；泵体的进出液接口分别设置在腔室的对应方位，预留了足够的管路操作空间，轴伸端的长度经过优化，既保障了密封组件的安装空间，也不会占用过多的驱动端安装位置，整体外形紧凑，在同流量参数的泵类产品中占地面积更小，适合在空间有限的场站、车间内布置安装。泵体外部的接线盒结构采用防爆密封设计，可适配有防爆要求的作业场景，壳体的加强筋结构既提升了整体的结构强度，也可辅助运行过程中的散热，保障长时间连续运行时壳体温度维持在合理区间。
