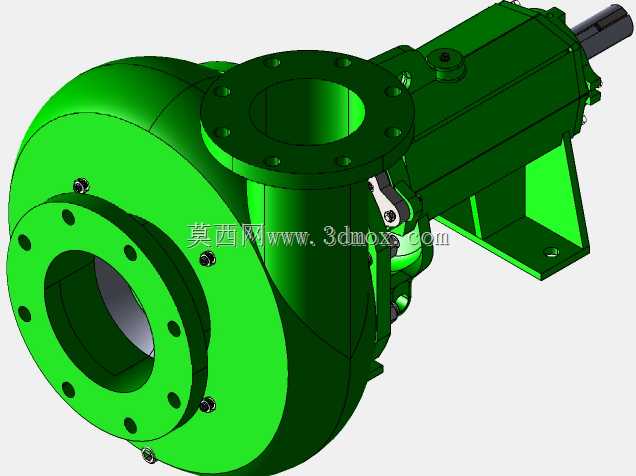

多接口适配型废水泥浆输送离心泵结构

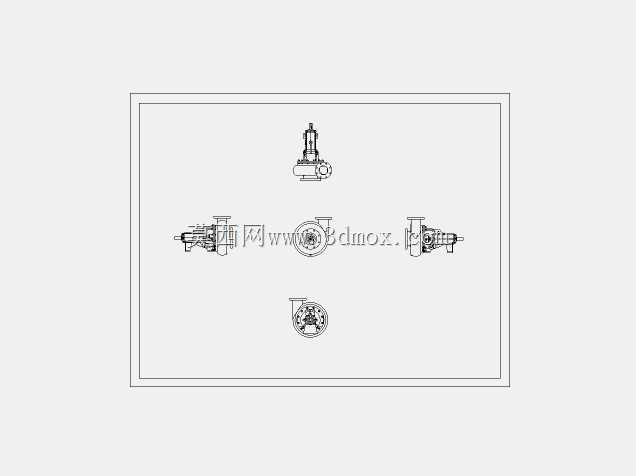

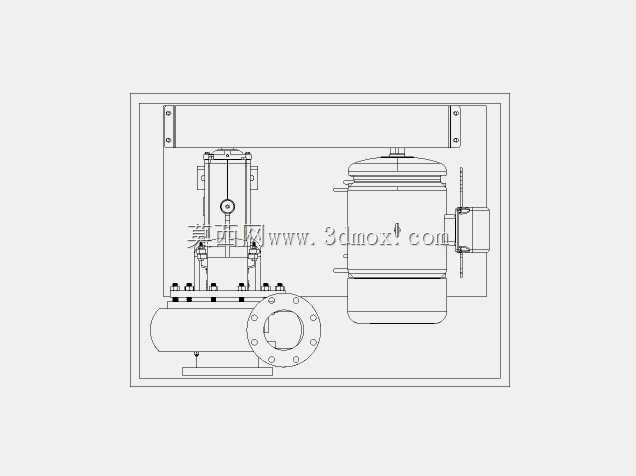

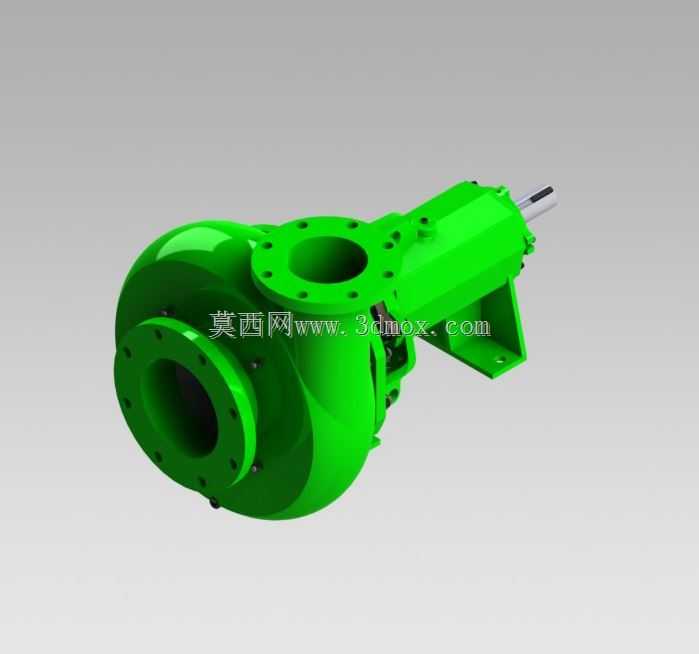

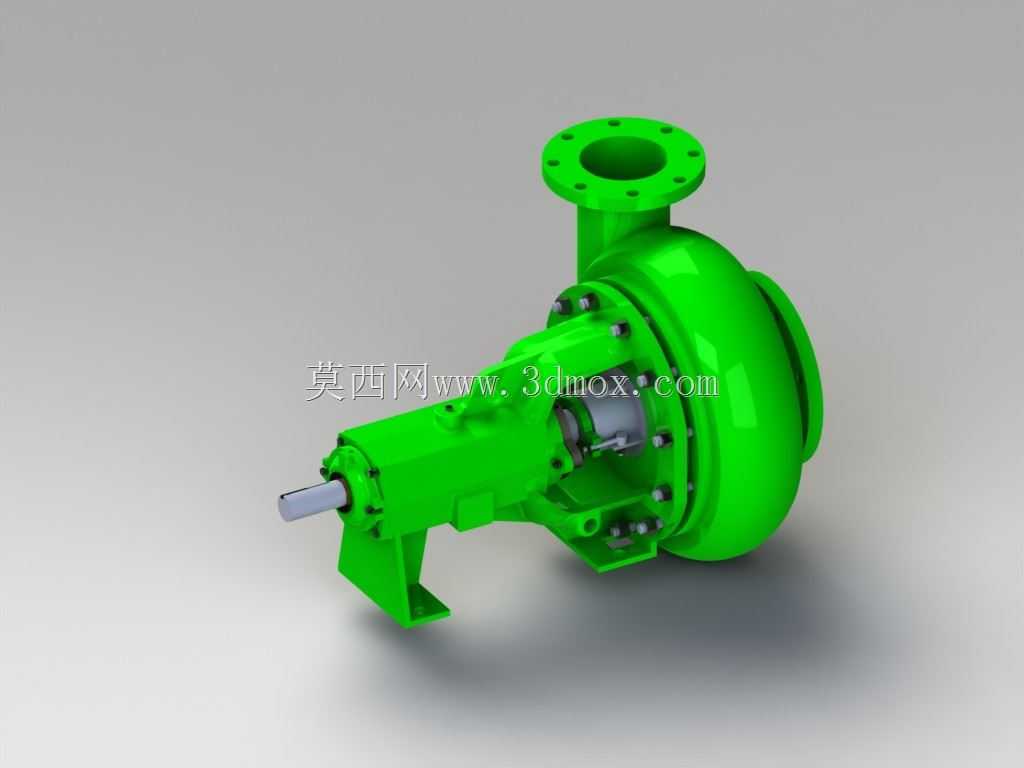

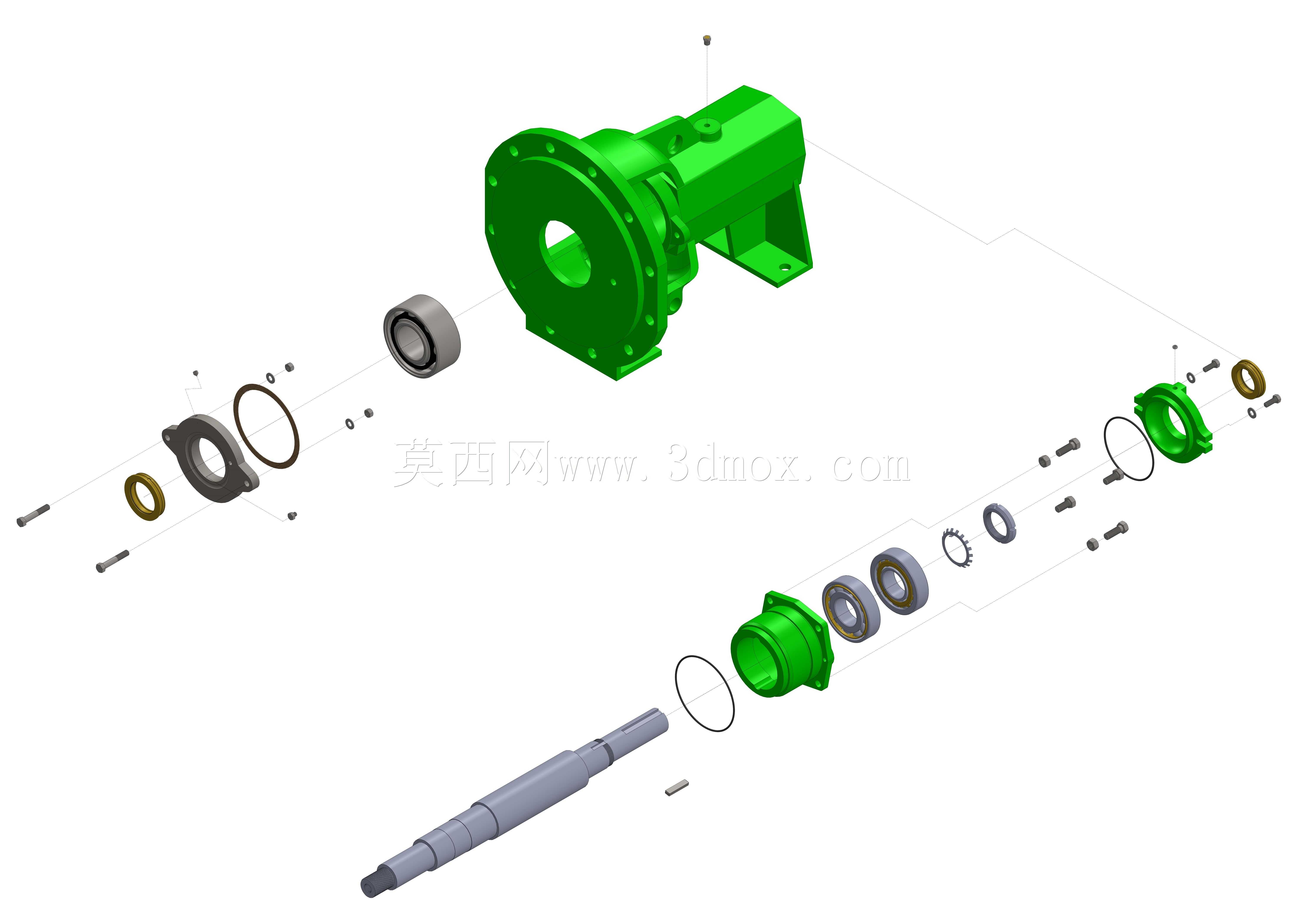

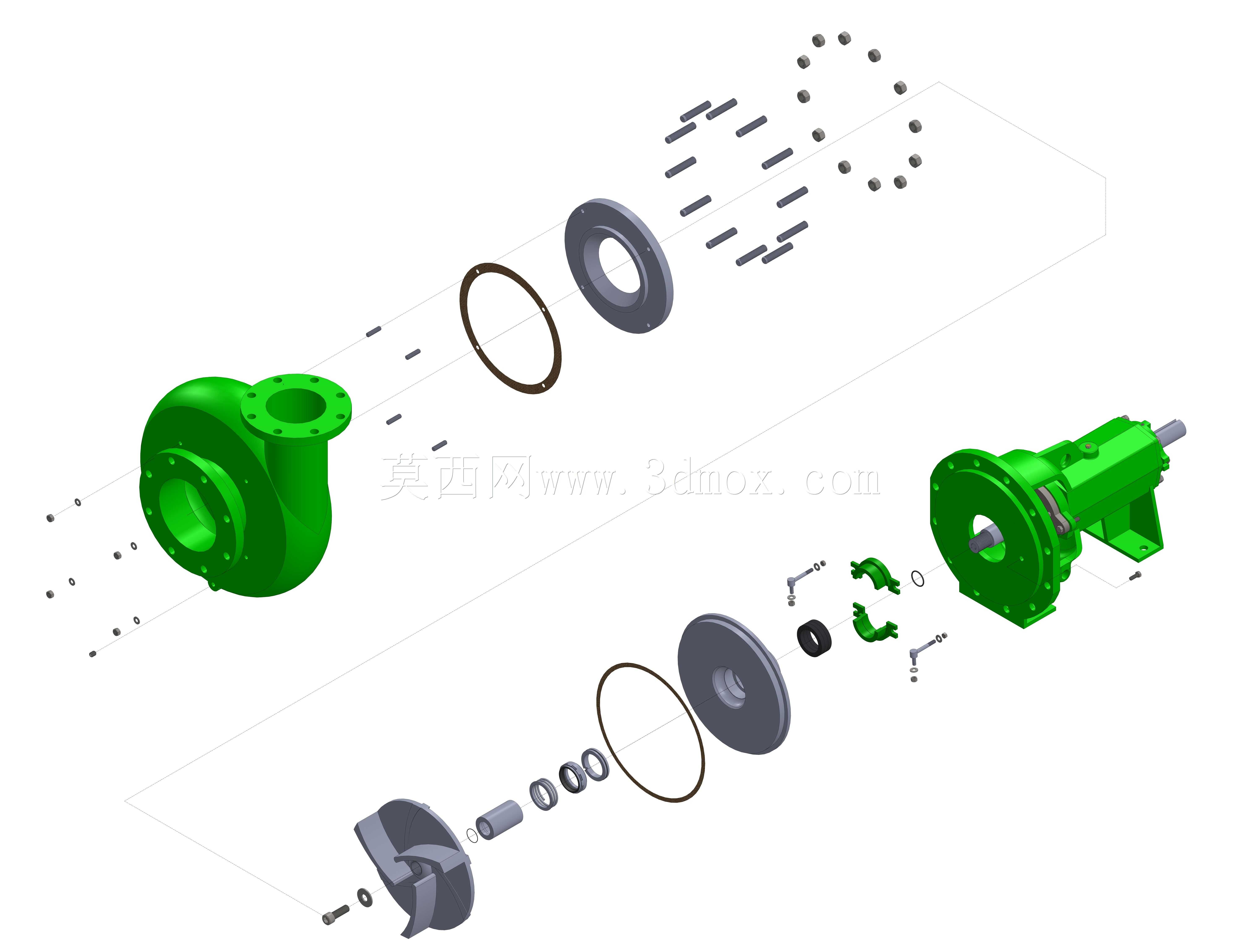

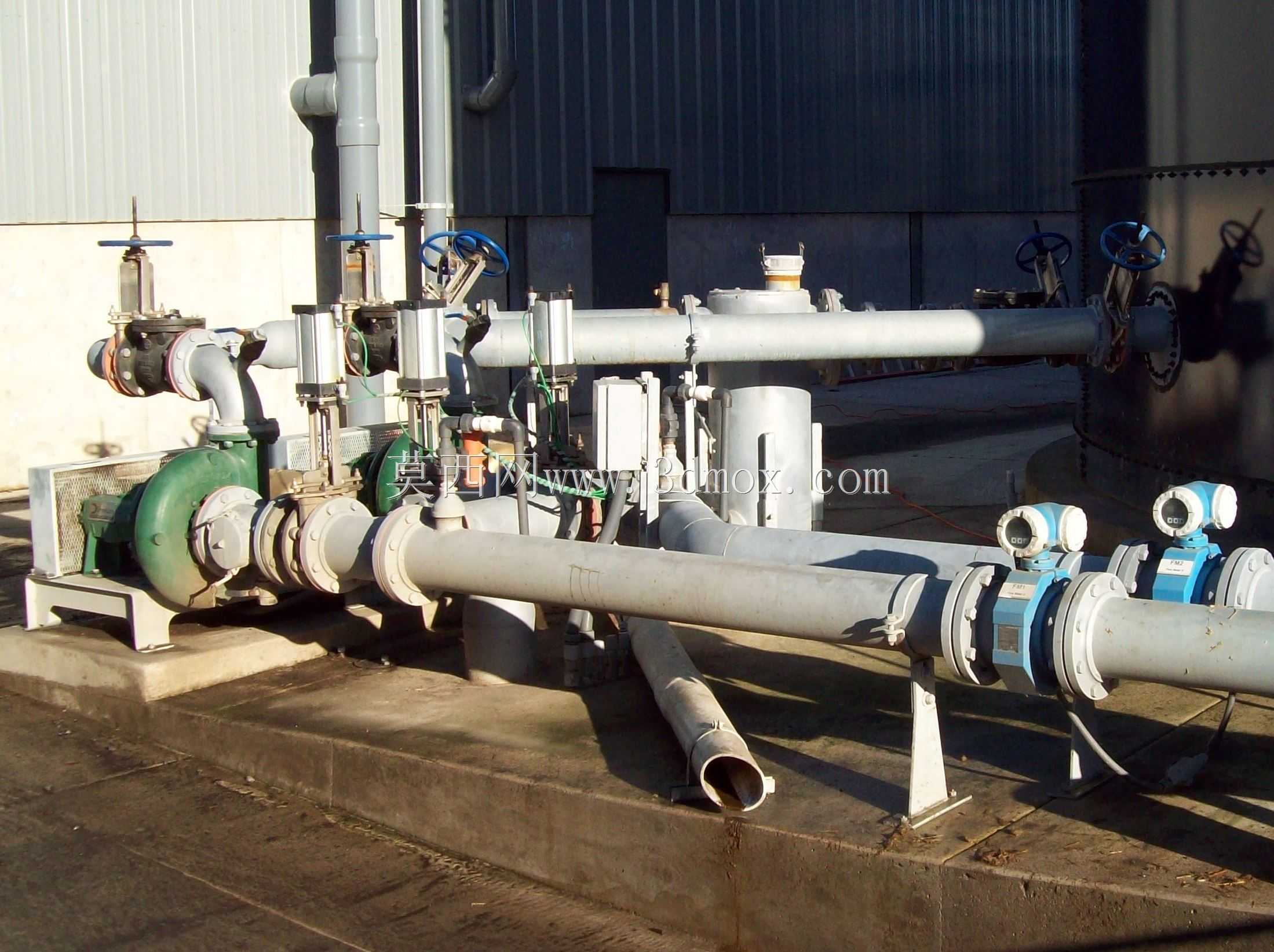

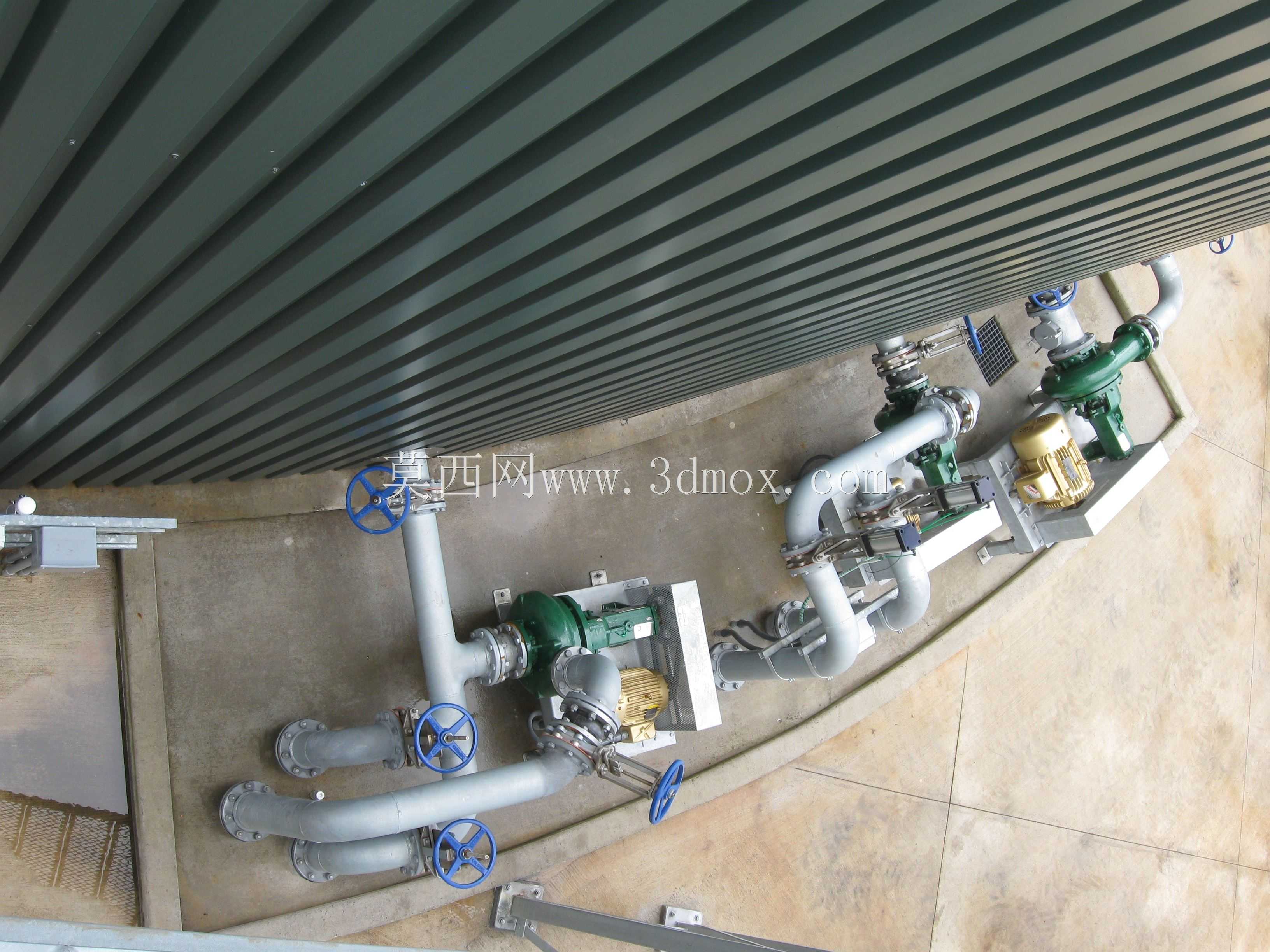

这款离心泵主要面向废水处理、矿山尾矿输送、河道清淤、市政排污、建筑泥浆转运等工况场景，可连续输送含有固体颗粒的污水、泥浆、矿浆等介质，适配不同管径的输送管路，在环保工程、矿山作业、市政运维、基建施工领域都能发挥稳定的介质输送作用，解决常规清水泵无法输送含固流体、管路适配性差的痛点。从功能特性来看，该泵采用单级单吸悬臂式结构，叶轮为宽流道无堵塞设计，可允许一定粒径的固体颗粒通过，避免流道堵塞；泵体与支架采用一体化铸造的脚座支撑，运行时稳定性更强，可降低高速运转带来的振动幅度；轴端采用标准伸出轴设计，可直接匹配标准规格的驱动电机或皮带传动组件，无需额外定制连接轴件；泵壳的密封面采用多螺栓周向紧固结构，配合密封垫片可实现高压工况下的无泄漏运行，轴承部位预留润滑与密封空间，可适配填料密封或机械密封两种密封形式，满足不同输送介质的密封需求。设计过程中，首先围绕多管路适配的核心需求，将进出口法兰设计为可替换的模块化结构，预留了8种不同通径的法兰安装接口，可匹配6英寸到14英寸范围内的不同输送管道，无需更换整个泵体即可完成管路适配，大幅降低现场改造的成本与周期；其次针对含固介质的磨损问题，泵壳内壁与叶轮过流面做了等厚耐磨余量设计，在长期输送磨蚀性介质时，可保证过流部件的使用寿命，同时叶轮做了动平衡校正，降低运转时的径向跳动，延长轴承与密封件的使用寿命；另外整体结构采用轴向剖分的拆装逻辑，检修时无需拆卸进出口管路与驱动电机，即可直接取出转子组件完成叶轮更换、密封维护等操作，大幅降低现场运维的难度。从安装边界来看，泵体的脚座安装孔采用标准长圆孔设计，可适配一定范围内的安装位置偏差，进出口法兰的端面与轴伸端的相对位置做了精准定位，保证与管路、电机对接时的同轴度要求；整体外形紧凑，轴向长度与径向高度都控制在常规同流量泵的尺寸范围内，可直接替换现有工况中的老旧同类型泵，无需重新制作安装基础；轴伸端的键槽采用标准规格，可直接匹配标准联轴器或皮带轮，安装时只需保证泵轴与电机轴的同轴度误差在允许范围内，即可稳定运行。泵体的出口采用垂直向上的布置形式，进口为水平轴向布置，符合常规管路的走向习惯，现场布管时无需额外增加弯头管件，可降低管路的沿程阻力损失，提升整体输送效率。
