可移动小型便携起重吊运设备结构

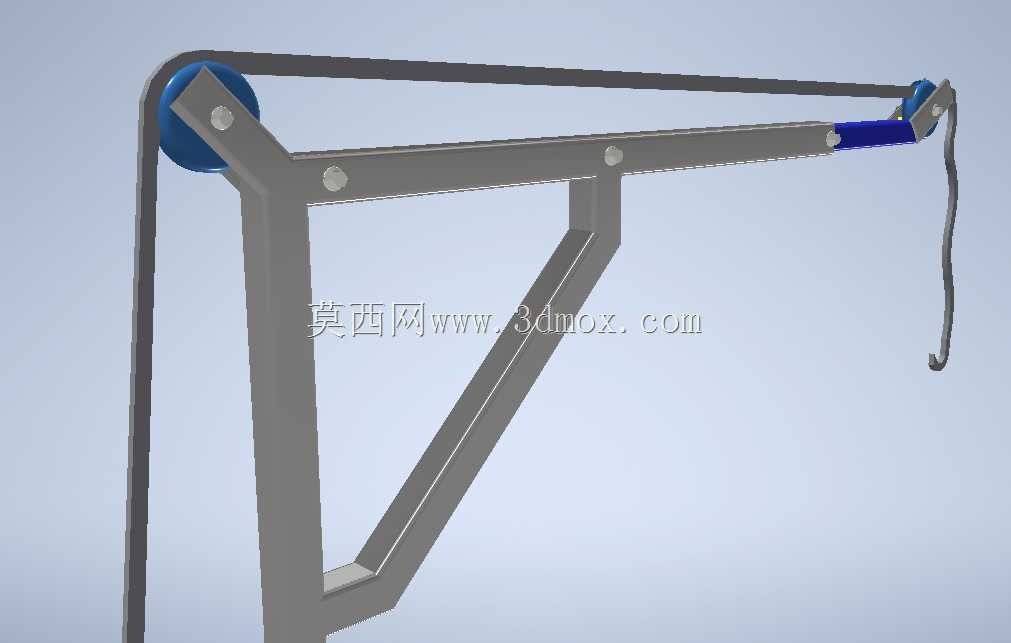

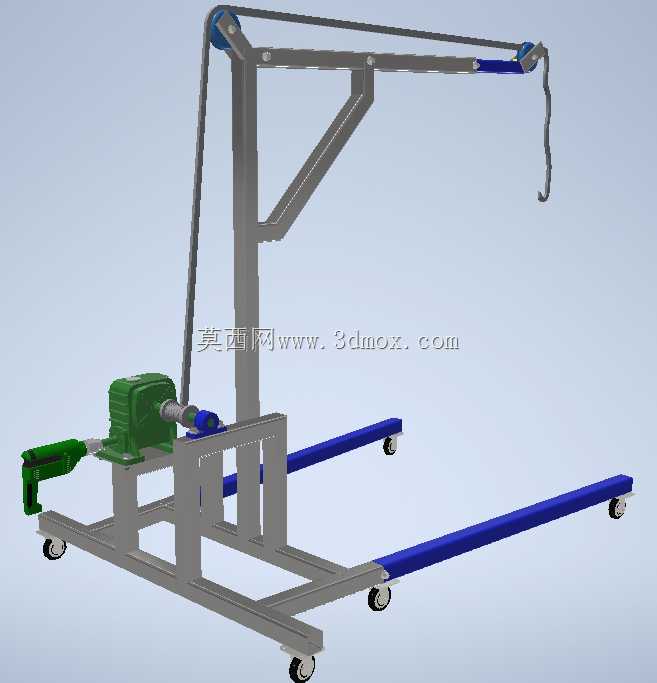

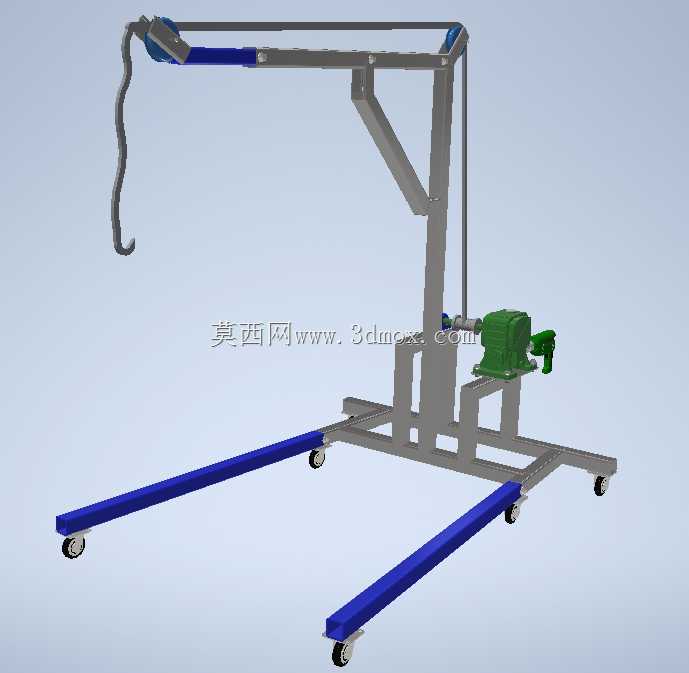

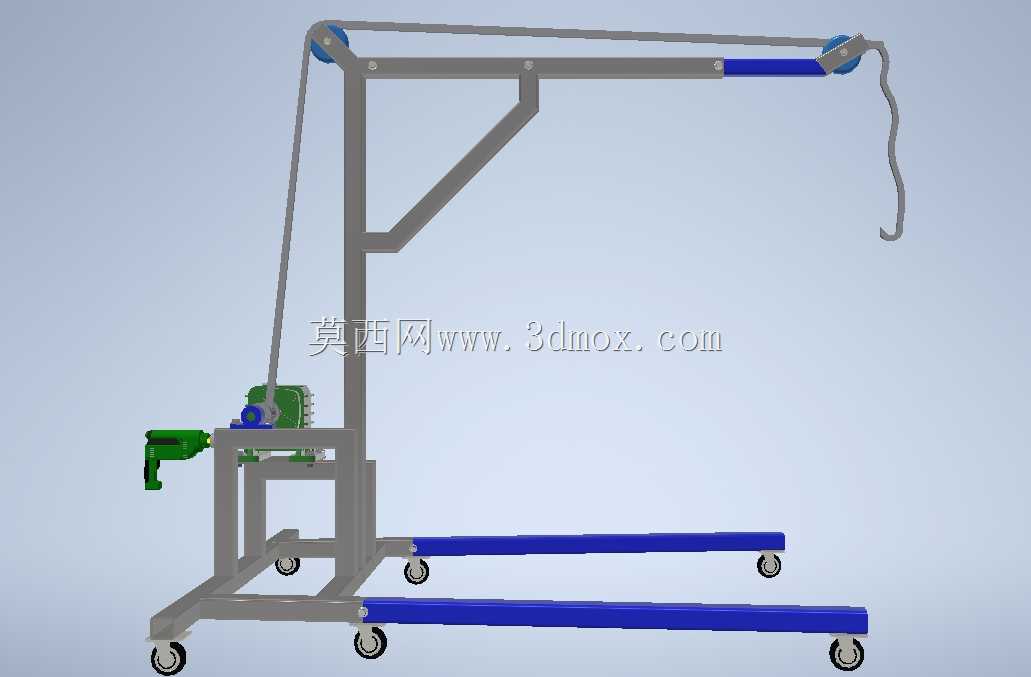

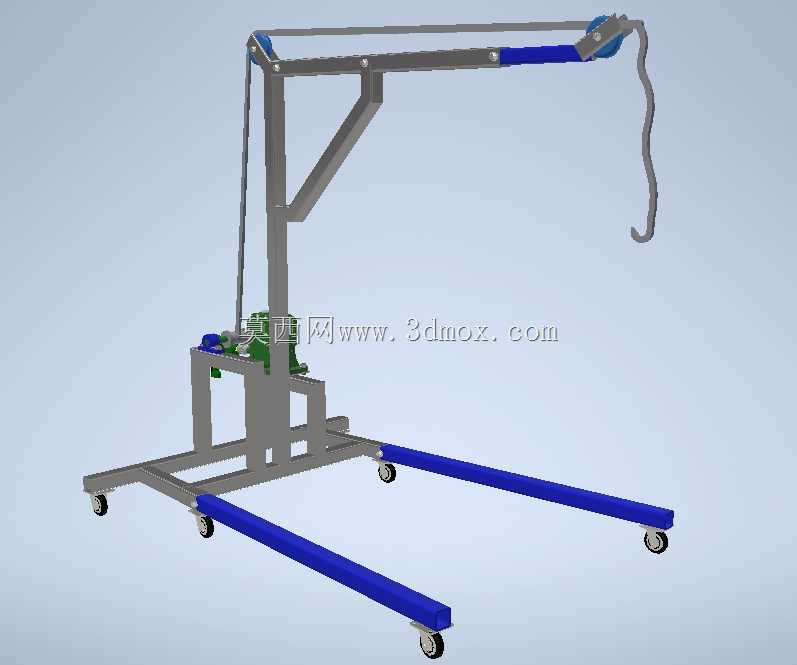

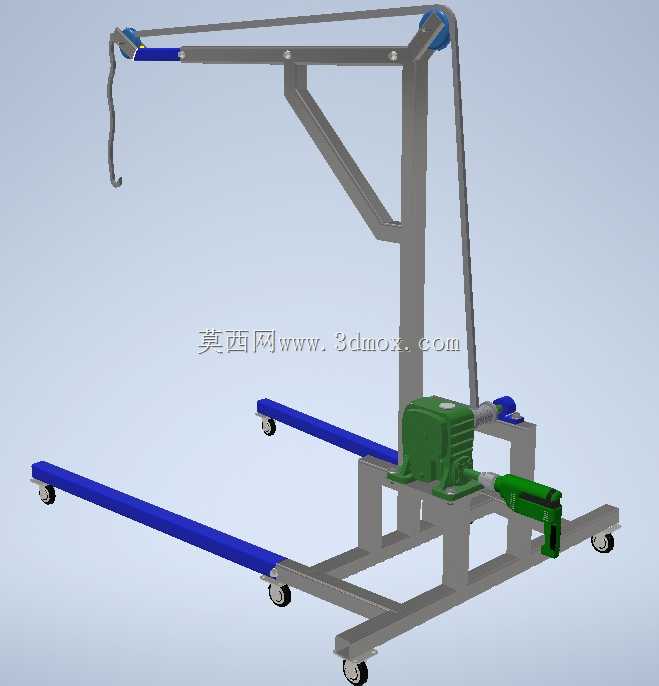

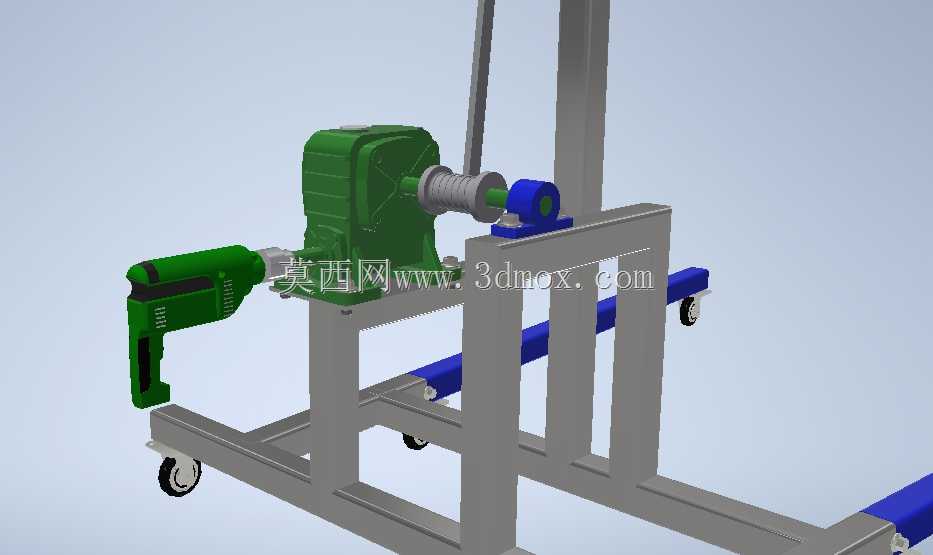

这款可移动小型起重设备，主要面向车间零散重物转运、仓储轻型货物上下架、汽修场景零部件拆装吊运、户外小型施工点位物料移位等场景设计，解决了传统固定吊机覆盖范围有限、大型起重设备无法进入狭窄作业空间的痛点，适配1吨以内轻型重物的短距离移位与低位吊装需求，无需复杂安装固定，推抵至作业点位即可快速投入使用。设备整体采用框架式结构设计，底部为双长支腿布局，支腿末端配置万向脚轮，既保证了设备推移过程中的转向灵活性，也让支腿可以顺利伸入托盘、设备底座下方的空隙，让吊点尽可能靠近重物重心，减少吊运过程中的偏载力矩，提升作业稳定性；支腿间距经过合理核算，可适配常规标准托盘的宽度尺寸，覆盖多数仓储、车间常见的载物单元规格。主体立柱采用方管焊接成型，搭配斜向加强筋结构，在控制整体自重的前提下保证结构刚性，避免吊重时立柱出现过度形变；悬臂采用可折叠式铰接结构，非作业状态下可将悬臂向下折叠收拢，大幅缩小设备整体占用空间，方便在狭窄通道内推移，也便于小型货车装载转运，适配跨作业区域的流动使用需求。起升机构采用手动绞车搭配定滑轮组的传动方案，绞车设置在立柱下部靠近底座的位置，操作人员站在设备侧方即可操作摇柄完成重物起升与下降，操作位置远离吊重坠落风险区域，兼顾操作便利性与作业安全性；悬臂末端设置吊钩防脱结构，避免吊运过程中吊索意外滑脱。整体结构没有复杂的电控、液压组件，所有传动部件均为纯机械结构，后期维护仅需定期对铰接点、滑轮轴加注润滑脂即可，维护成本极低，适合无专业设备维护人员的小型作坊、个体门店使用。设备作业时的最大覆盖半径经过优化，可覆盖底座周边2米范围内的吊重点位，起升高度满足常规工位的重物抬升需求，收拢后的整体尺寸可顺利通过常规宽度的车间门、货梯，适配多楼层、多隔间的作业场景切换需求。
