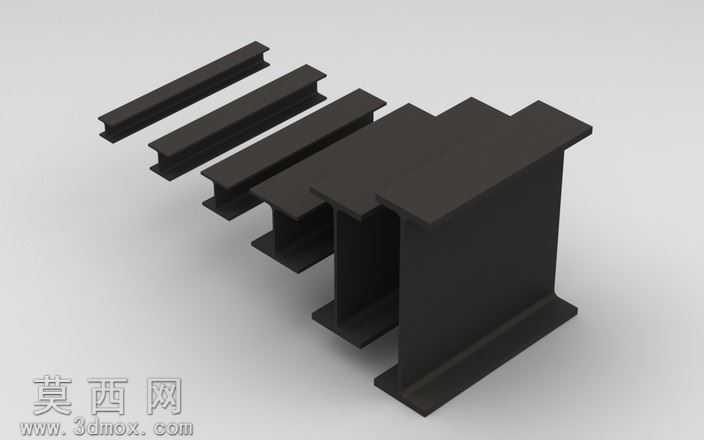

多规格希伯莱H型钢参数化三维建模

本模型采用SolidWorks进行全参数化三维建模，针对UNI5391标准下的希伯莱H型梁完成系列化设计，覆盖100毫米至1000毫米共约20种规格尺寸，通过设计表实现全系列规格的快速配置切换，无需重复建模即可调用不同尺寸的梁体模型。建模过程严格遵循型钢截面规范，还原H型钢上下翼缘平行、腹板垂直居中的典型结构特征，对翼缘倒角、腹板与翼缘过渡圆角等细节做了精准还原，保证模型几何精度符合工程设计调用要求。材质配置上采用热轧结构钢材质参数，渲染时还原钢材哑光深灰的金属质感，表面添加细微的热轧纹理效果，兼顾工程实用性与视觉真实度。模型结构采用多实体+配置管理的设计思路，将不同长度、不同截面规格的梁体整合在同一文件目录下，设计表与配置树直接关联，修改参数时可自动更新对应规格的梁体几何尺寸，避免系列化零件重复建模的冗余工作。建模时优先保证工程调用的实用性，对非关键的表面瑕疵做了合理简化，同时保留了型钢所有关键安装、受力相关的几何特征，可直接用于钢结构装配、设备机架搭建、工程力学仿真等场景。系列化的参数设计能够适配不同承重、不同跨度的钢结构使用需求，用户可直接通过配置树选择对应规格，也可通过修改设计表参数自定义特殊尺寸的H梁模型，大幅提升钢结构相关设计的工作效率，模型几何拓扑规整，无破面、重叠面等建模错误，可直接导出至各类CAE、CAM软件进行后续分析加工。
