IZH18步枪配套瞄准镜连体装载支架

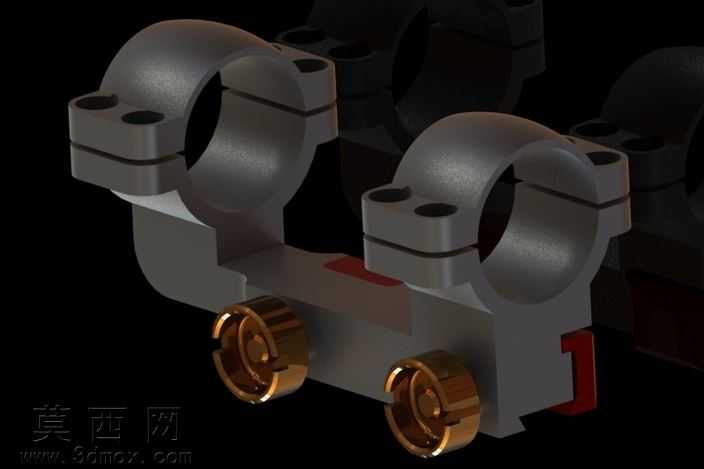

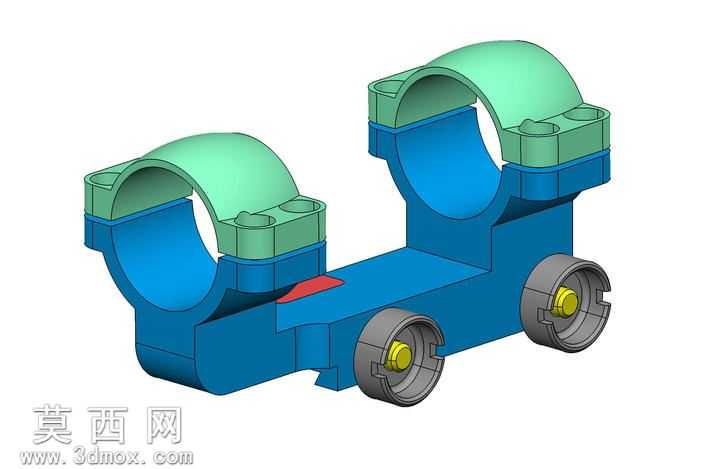

本模型为适配IZH18步枪及同类枪械的瞄准镜连体装载支架，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循枪械附件的装配公差要求，对每一处配合尺寸做了约束校验，确保模型可直接用于后续的结构验证与加工参考。模型整体采用一体化连体基座设计，主体基座部分做了等壁厚加强处理，在保证结构强度的前提下尽可能削减非承重区域的材料厚度，实现轻量化与结构刚性的平衡；上方设置两个同轴布置的环形夹持仓，用于固定瞄准镜镜身，夹持仓分为上下两个半环结构，上半环为可拆卸式压盖，压盖与基座之间预留了标准紧固件的安装孔位，可通过锁紧螺丝调整夹持松紧度，适配不同外径规格的瞄准镜产品，夹持仓内壁做了微弧过渡处理，避免夹持时刮伤瞄准镜镜身表面。基座下方设置两个对称布置的锁紧调节轮结构，调节轮内置偏心锁紧机构，轮体表面做了防滑纹理设计，方便使用者徒手操作完成支架与枪械导轨的锁紧固定，调节轮中心设置定位销孔，可与枪械顶部的皮卡汀尼导轨定位槽精准配合，保证装载后瞄准镜的光轴与枪管轴线保持一致。材质渲染方面，主体基座部分采用哑光深蓝色工程塑料材质，模拟高强度玻纤增强尼龙的表面质感，上半环压盖采用浅青绿色哑光材质，区分不同装配部件的同时还原实际产品的分件设计，下方调节轮采用银灰色金属质感搭配亮黄色锁紧芯轴，清晰展示活动部件的结构层次，基座表面的红色标识块做了半哑光漆面处理，还原实际产品的警示标识效果。设计过程中优先考虑了实际使用场景的需求，两个夹持仓的同轴度经过反复校验，避免瞄准镜安装后出现光轴偏移问题，连体式基座的设计相比分体式夹具拥有更好的结构稳定性，可承受枪械射击时的连续后坐力冲击，不会出现夹持松动、移位的问题，所有边角位置均做了圆角过渡处理，既避免使用过程中出现锐边划伤的情况，也能有效降低应力集中，提升部件的抗冲击使用寿命。
