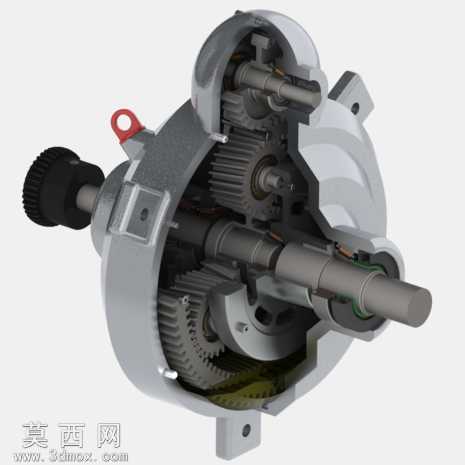

剖视结构行星齿轮箱三维设计作品

本作品为行星齿轮箱的剖视展示三维模型，建模过程中严格遵循行星轮系的传动设计规范，首先完成整体传动方案的参数匹配，确定太阳轮、行星轮、内齿圈的模数、齿数、压力角等核心参数，保证各轮齿的啮合间隙符合机械设计标准，避免传动过程中出现卡滞或侧隙过大的问题。建模阶段先搭建整体装配基准轴系，以输入轴、输出轴的同轴度为核心装配约束，依次完成太阳轮的定位、多个行星轮的均布装配，保证行星轮沿太阳轮周向均匀分布，载荷能够均匀分配到每个行星轮上，同时完成行星架的结构建模，对行星轮的安装销轴位置做精准定位，确保行星轮转动时无偏摆。内齿圈与箱体的集成结构做一体化建模，箱体部分采用剖视处理，将内部的轮系啮合结构、轴系支撑结构完整展示出来，输入轴端的密封结构、调节旋钮结构，输出轴的轴伸、轴承支撑位都按照实际工业产品的结构做还原，箱体上的安装吊耳、固定安装脚也都按照实际安装需求做了细节建模。材质渲染阶段，对不同零部件做差异化材质区分，齿轮类传动零件采用金属钢材质，添加细微的机加工纹理体现加工质感，箱体外壳采用铸铝材质，表面做哑光磨砂处理，轴类零件采用调质钢材质，表面做光滑金属质感处理，密封件、旋钮类非金属零件采用橡胶、工程塑料材质，通过材质差异清晰区分不同功能的零部件，让剖视结构的层次更加分明。结构设计上充分考虑行星齿轮箱的同轴传动特性，输入与输出保持同轴线布置，内部采用多级行星轮系实现大减速比的传动需求，相比普通定轴轮系齿轮箱，在相同体积下能够传递更大的扭矩，同时结构更加紧凑。剖视视角的设计特意将每一级轮齿的啮合状态、轴承的安装位置、轴系的阶梯定位结构都完整呈现，既可以作为机械设计教学中行星轮系结构的演示模型，也可以作为同类型齿轮箱产品设计的结构参考，建模过程中所有配合面都做了公差适配的预留，符合实际机械加工与装配的工艺要求，不存在结构干涉问题，各转动部件都预留了合理的运动间隙，能够直观演示行星齿轮箱的动力传递路径：动力从输入轴传入带动太阳轮转动，太阳轮驱动多个行星轮自转同时沿内齿圈公转，动力通过行星架汇总后传递到输出轴，实现减速增扭的传动功能。
