汽车传动系统离合器组件三维结构设计

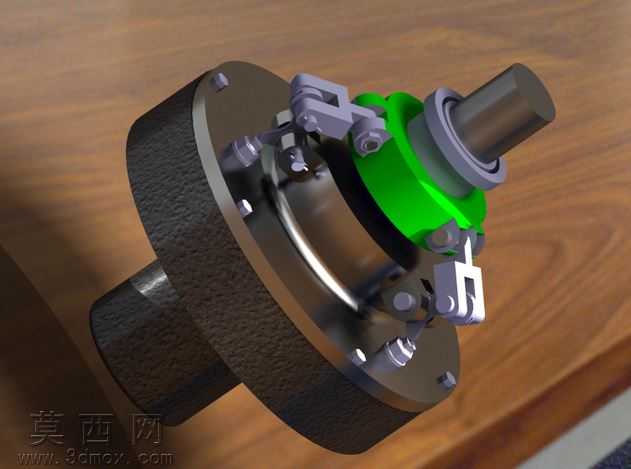

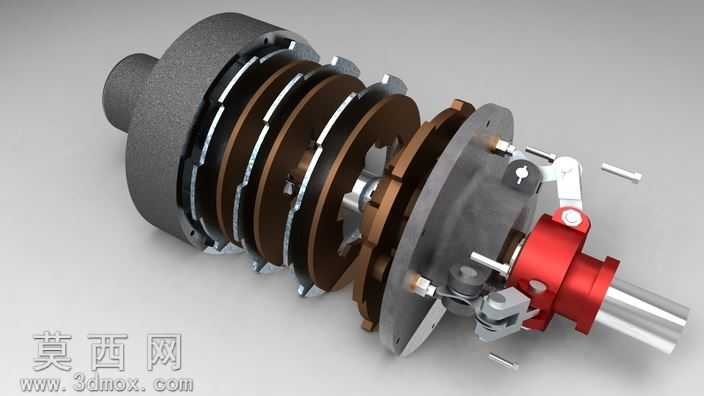

本离合器组件采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动部件的设计规范，对各组成零件的尺寸公差、装配关系进行了精准还原。建模阶段先完成核心从动轴、主动盘基体的基础特征绘制，通过拉伸、旋转、切除等基础建模命令构建零件主体轮廓，再对压爪、锁紧连接件、弹性复位结构等细节零件进行单独建模，确保每个零件的几何特征与实际工业应用中的离合器结构一致。装配过程中采用自下而上的装配逻辑，通过同轴心、面重合、间隙配合等装配约束，还原离合器实际工作状态下的零件位置关系，对可活动的压合部件预留了合理的运动间隙，能够直观演示离合器接合与分离的动作过程。材质与渲染阶段，针对不同零件的材质特性进行了区分设置：主动摩擦盘采用粗糙铸铁材质，还原其表面磨砂质感以体现摩擦传动的功能特性；中间压合环采用亮绿色工程塑料材质，区分不同功能模块；金属连接件、轴类零件采用调质钢材质，添加金属反光与细微划痕纹理提升真实感；锁紧卡扣类零件采用合金材质，设置合适的粗糙度与金属光泽参数。渲染时采用木质工作台作为展示背景，搭配柔和的侧方主光源与环境补光，突出零件的结构层次与材质差异，让各部件的装配关系清晰可见。设计思路上，该离合器组件聚焦于机械传动系统中动力接合与切断的核心功能，结构上采用周向均匀分布的压爪结构保证压合力均匀分布，避免传动过程中出现偏磨问题；轴部与盘体的连接采用台阶定位结构，保证同轴度精度，减少传动过程中的振动与噪音；各紧固件的位置布局充分考虑了拆装维护的便利性，在保证结构强度的前提下优化了零件的空间排布，整体结构紧凑，能够适配中小功率传动系统的动力传递需求，可用于机械原理教学演示、传动系统方案验证等场景。
