直插式轴向引线二极管三维建模作品

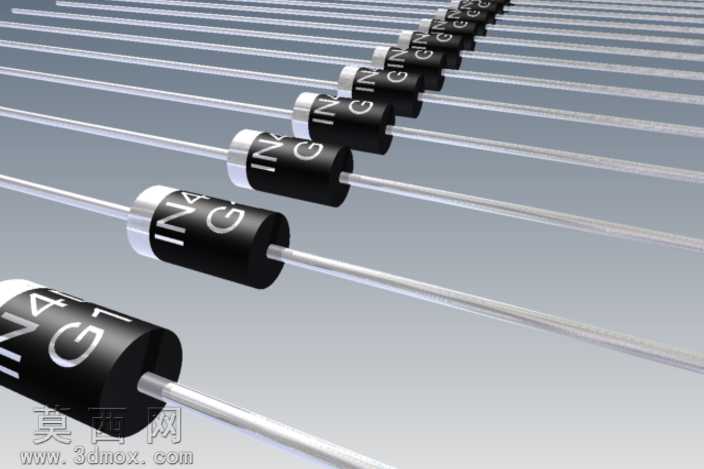

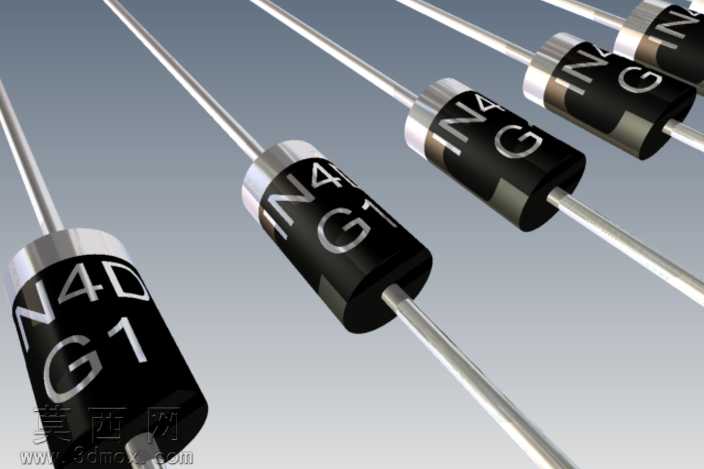

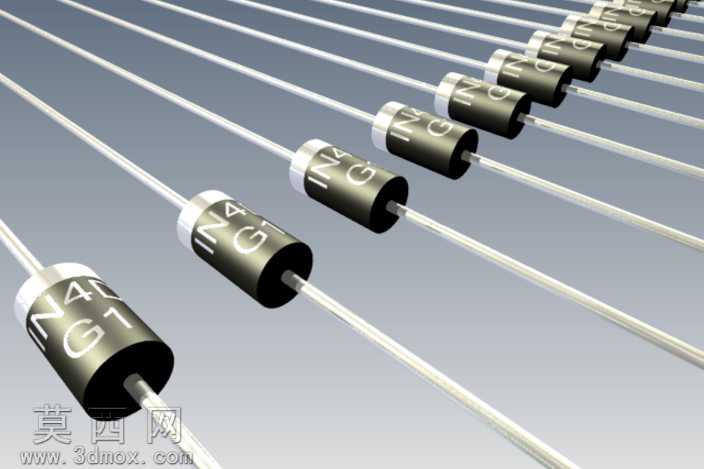

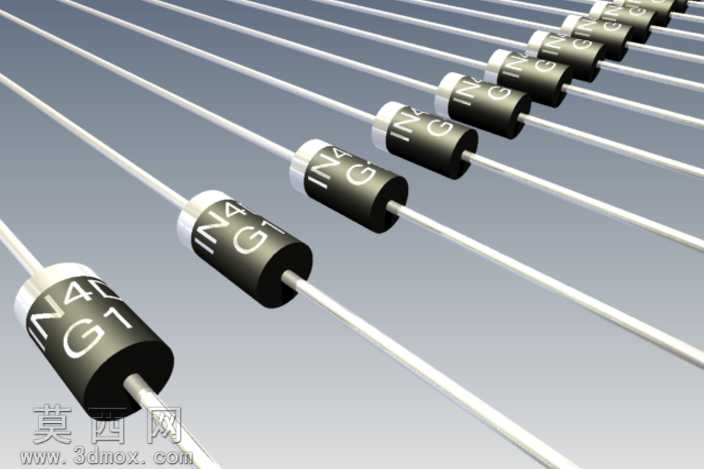

本作品为直插式轴向引线二极管的三维建模成果，建模过程围绕真实直插二极管的实物结构展开，首先通过实物测绘获取核心尺寸参数，确定两端金属引线的线径、长度，以及中间黑色环氧封装主体的外径、长度、两端倒角弧度等关键尺寸，保证模型比例与工业量产的常规直插二极管完全一致。建模阶段采用参数化建模逻辑，先绘制引线的圆柱基体，再通过拉伸、倒角命令制作引线与封装体衔接的过渡结构，避免生硬的直角衔接；封装主体部分先构建圆柱基体，再通过曲面包覆命令制作管体表面的丝印字符区域，还原真实二极管表面的型号标识细节，字符的字号、排版位置均参考市售常规IN4000系列二极管的丝印规范，保证外观还原度。材质渲染阶段针对不同部件匹配对应材质属性：两端金属引线赋予哑光镀锡金属材质，调整金属粗糙度参数还原真实引线的半哑光金属质感，避免过度镜面反光失真；中间封装主体赋予黑色哑光环氧塑料材质，添加细微的颗粒质感参数，还原环氧封装的磨砂触感视觉效果；表面丝印字符赋予白色哑光油墨材质，调整字符与封装体的贴合度，避免出现字符悬浮的视觉问题。场景搭建阶段采用多数量线性排布的陈列方式，将多个二极管模型沿水平方向等距错位排布，引线自然延伸，模拟电子元器件生产、仓储环节的规整摆放状态；灯光采用三点布光方案，主光源从侧上方打亮管体的丝印面，辅光源补亮引线的暗部细节，添加微弱的环境反射效果，让金属引线的反光更自然真实，背景采用浅灰色渐变背景，突出二极管本身的结构细节，避免背景元素干扰主体展示。设计过程中重点还原直插二极管的结构特征，包括封装体两端的微小收腰结构、引线与封装体衔接处的密封过渡段，这些细节的还原让模型可用于电子电路装配模拟、PCB板布局演示、电子类产品宣传素材制作等场景，模型的尺寸精度满足虚拟装配的校验需求，可直接导入各类电路仿真、装配仿真软件中使用，无需二次调整结构比例。
