立式承压储运用压力容器三维结构设计

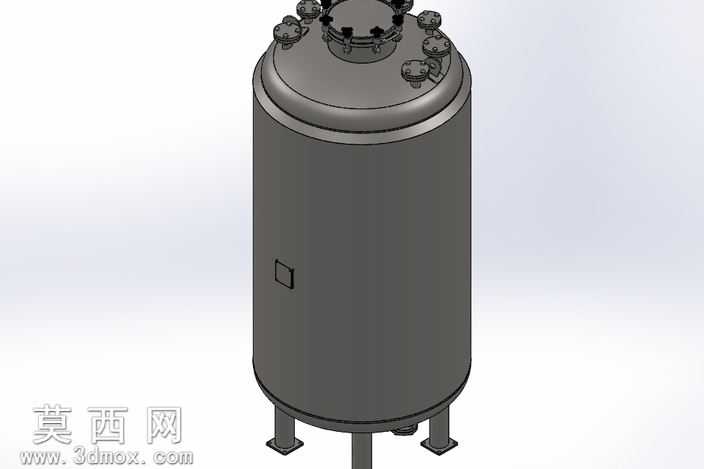

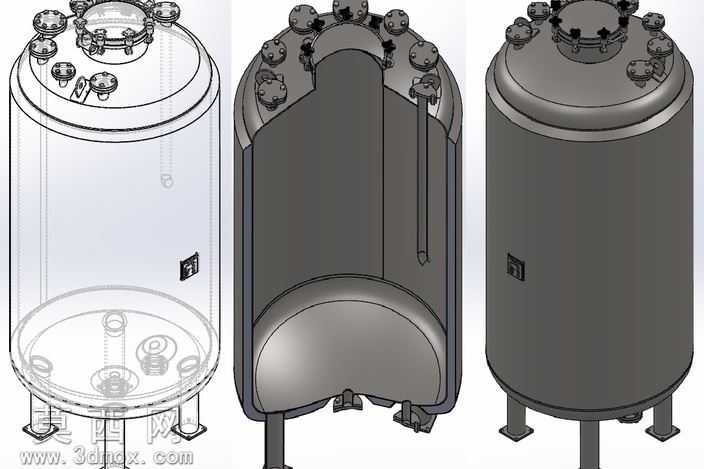

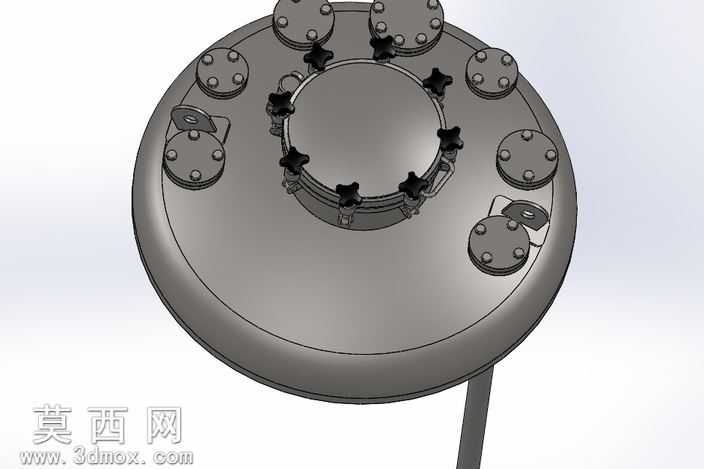

本作品为立式承压类工业罐体的三维参数化建模成果，建模阶段以工业压力容器的实际生产规范为核心依据，先通过草图绘制确定罐体的整体比例基准，以回转特征生成圆柱形主筒体与椭圆形上封头的基础实体，主筒体壁厚按照常规中低压容器的设计标准设置均匀厚度，保证承压状态下的结构强度均匀性。顶部封头区域采用阵列特征完成多组不同规格接口的布局，中心位置设置大尺寸主检修口，配套快开式法兰压盖与均布锁紧螺栓结构，周边环绕布置多组不同通径的工艺接管口，每个接口均配套对应的法兰、紧固件与密封面结构，还原真实设备的管路连接逻辑。筒体下部采用三点式支腿支撑结构，支腿与筒体连接处设置加强垫板分散承重，支腿底部配置带安装孔的地脚板，满足设备现场安装固定的需求，筒体侧壁预留方形液位检测接口位，底部设置排液接口结构。材质渲染阶段，主筒体与封头采用哑光深灰色碳钢材质表现，金属表面设置细微的磨砂质感与均匀的环境反射效果，法兰、螺栓等标准件采用银灰色金属材质区分，密封垫片区域采用深色非金属材质表现，不同部件的材质质感层次分明，清晰区分结构边界。整体建模过程严格遵循自上而下的设计思路，先确定整体承压腔体的核心轮廓，再逐步添加外部接口、支撑结构、紧固配件等细节，所有特征均保留完整参数化历史记录，可根据实际工况压力、容积需求调整筒体直径、高度、壁厚以及接口规格尺寸，模型装配关系完整无干涉，各部件的配合公差符合机械设计通用标准，可直接用于后续的工程图导出、结构仿真分析或者装配工艺演示场景，完整还原了工业立式压力容器的典型结构特征与设计逻辑。
