通用汽车前台视线铆接工装夹具结构

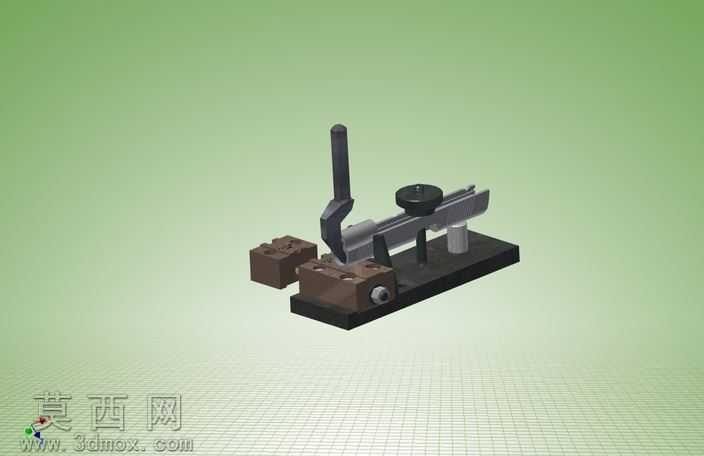

本作品为面向汽车前台视线部件铆接工序设计的专用工装夹具三维模型，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械加工工装的设计规范，对每一处装配间隙、定位基准、操作行程都做了精准的参数约束，确保模型可直接对接后续的工程图导出与加工生产环节。模型渲染阶段采用哑光金属材质搭配磨砂铸铁底座质感，对操作手柄、压头、定位块、调节旋钮等不同功能部件做了材质区分，直观呈现各部件的功能属性与装配关系，渲染背景采用渐变浅绿搭配网格基准面，清晰凸显夹具的整体轮廓与空间结构。从结构设计来看，该夹具采用卧式底板承载结构，厚重的铸铁材质底板作为整体基准，保证工装使用过程中的稳定性，避免铆接作业时产生晃动偏移；底板上设置两组带定位槽的硬质合金定位块，可适配1911类型通用汽车前台视线部件的外形轮廓，实现待铆接工件的快速放置与初定位，定位块旁侧设置可调式限位顶丝，可根据工件的实际尺寸公差做微调，兼容同系列不同批次工件的装夹需求。夹具的压紧机构采用杠杆式快速压钳结构，立式操作手柄搭配偏心压紧机构，操作人员只需扳动手柄即可完成压头的下压锁紧与抬升松脱，大幅降低装夹操作的耗时，压头端部采用软质金属镶块设计，避免压紧过程中刮伤工件表面；压钳旁侧设置横向滑移调节导轨，导轨上搭载带手拧旋钮的压块组件，可沿导轨方向调整压紧位置，适配工件不同位置的铆接压紧需求，导轨侧方设置刻度标识，方便操作人员快速调整到预设工位。设计思路上，该夹具围绕汽车前台视线部件铆接的工序痛点展开，针对传统装夹方式定位不准、装夹效率低、铆接后视线部件位置偏差超差的问题，采用基准统一的设计原则，将工件的定位基准与铆接加工基准做重合设计，有效减少装夹带来的位置误差；同时兼顾通用化设计需求，通过可调节的定位块、可滑移的压紧组件，让该夹具可适配同系列多款通用汽车前台视线类部件的铆接作业，减少工装的重复投入成本。模型完整还原了夹具的所有装配细节，包括紧固件、铰接轴、调节旋钮等小零件都做了精细化建模，各运动部件都保留了正确的运动约束关系，可直接用于工装结构验证、操作流程演示以及后续的加工制造参考。
