手摇式定心夹紧工装结构三维设计

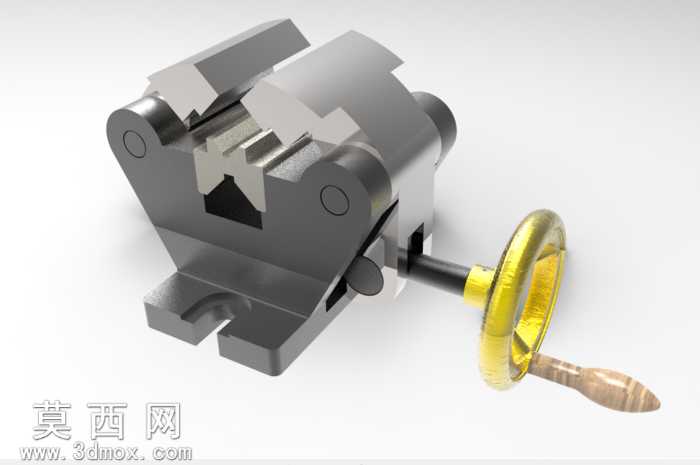

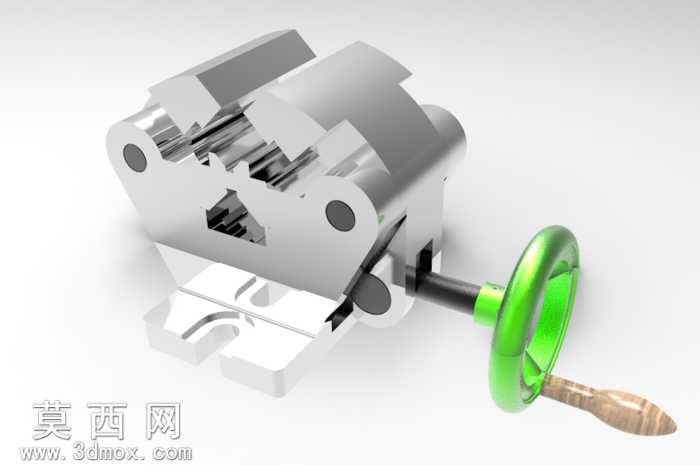

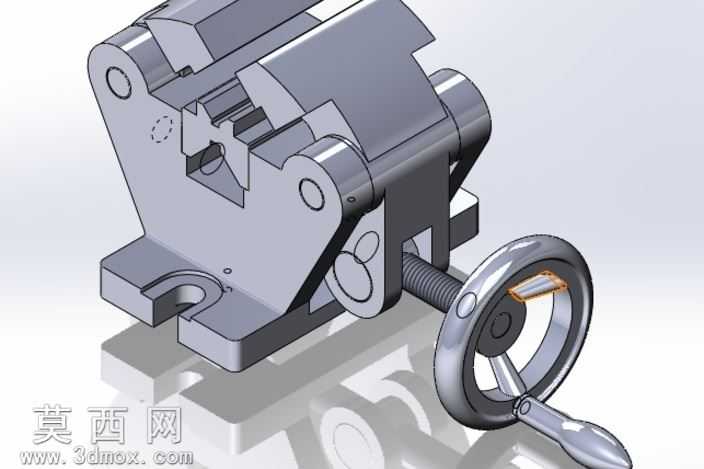

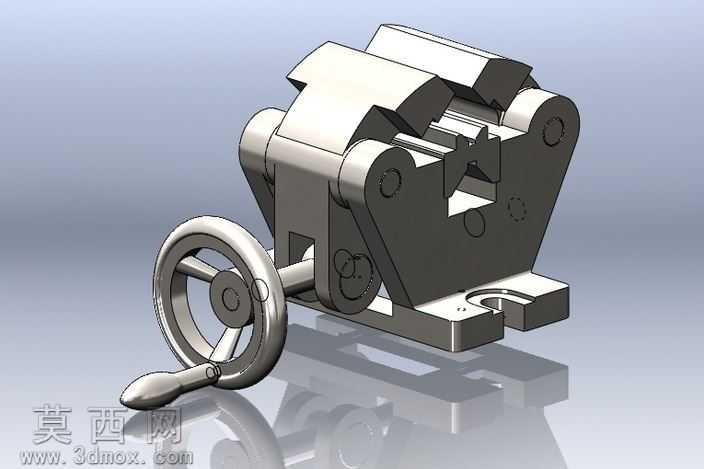

本作品为手动操作的定心夹紧类工装三维模型，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工装的设计规范，对每一处零件的尺寸公差、装配配合关系都做了精准定义，确保模型可直接用于工程参考与二次设计。模型整体采用铸铁与结构钢材质搭配，渲染阶段为不同功能部件赋予了差异化的材质表现：底座、夹具体等承载结构采用哑光灰铸铁材质，还原铸件表面细腻的磨砂质感，手轮、操作手柄等操作件采用抛光钢材材质，呈现金属加工后的亮面金属光泽，转动销轴、连接螺栓等标准件做了镀锌钝化的材质处理，还原标准五金件的表面特征，整体渲染光影柔和，清晰展现各部件的结构层次与装配关系。结构设计上，该工装采用单手柄输入的同步定心结构，侧面的三辐式手轮连接内部的螺旋传动副，转动手轮时可带动两侧对称布置的夹爪做同步对中运动，实现工件的自动定心与夹紧，夹爪的V型定位面可适配不同直径的轴类、套类零件装夹需求，夹具体与底座之间设置了定位键槽，可快速固定在机床工作台面上，整体结构无冗余部件，传动路径短，手动操作力矩小，夹紧行程范围内可保持稳定的定心精度。设计思路围绕中小零件机加工过程中的快速装夹需求展开，摒弃了复杂的气动、液压驱动结构，采用纯机械传动的手动操作方案，无需外接动力源即可独立完成装夹作业，适合单件小批量生产、实训教学、维修现场等场景使用，内部传动结构做了防松与防尘设计，关键转动部位预留了润滑注油通道，可有效延长工装的使用寿命，夹爪部位设计为可更换结构，可根据不同装夹工件的外形更换对应型面的夹爪，拓展工装的适用范围，整体装配过程完全按照实际机械装配流程搭建，可生成爆炸视图用于装配工艺指导，也可导出工程图用于生产加工参考。
