定子自动加载卸载组装工装设备

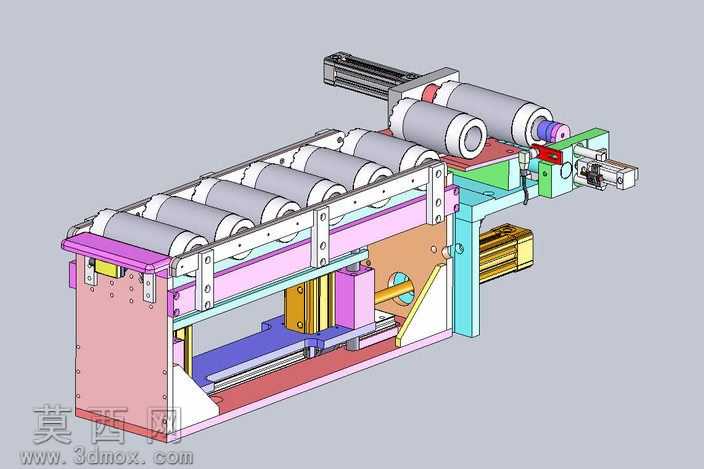

本模型为定子生产工序配套的加载卸载组装设备，整体采用模块化三维建模思路完成搭建，建模过程中对各功能模块做了独立的装配层级划分，便于后续结构调整与部件迭代。设备主体分为辊道输送单元、定子夹持定位单元、横向推送加载单元、侧向卸料执行单元四大核心部分，各单元间通过标准紧固件、定位销完成装配约束，所有配合面均按照实际机械加工公差要求做了贴合约束，还原真实设备的装配逻辑。渲染阶段对不同功能部件做了差异化材质赋予：设备机架部分采用哑光粉色喷塑金属材质，输送辊道采用镀铬亮面金属材质，气缸、直线导轨等标准传动件采用银灰色金属材质搭配黑色密封件材质，定位夹具部分根据功能区分采用彩色工程塑料与淬火钢材质，整体渲染效果层次分明，可清晰辨识各部件的功能属性。结构设计上，输送单元采用多组平行辊筒排布，可承托圆柱状定子工件完成水平输送，辊筒间距经过适配计算，可避免工件输送过程中出现卡滞、歪斜问题；夹持定位单元设置在输送线末端，采用侧推定位块配合端部挡块的结构，可将输送到位的定子精准固定在待装配工位，定位重复精度可满足定子组装的工艺要求；加载单元采用直线导轨搭配滑台气缸的传动结构，可带动待装配部件沿水平方向精准推送至定子指定装配位置，推送行程设置有硬限位与缓冲结构，避免装配过程中出现过冲损伤工件；卸料单元设置在装配工位侧方，采用夹爪配合升降气缸的结构，可在装配完成后夹持定子完成抬升、横向移出动作，将成品工件输送至下一工序接驳位。整体设计围绕定子组装的上下料、装配工序需求展开，各动作流程逻辑连贯，无结构干涉问题，可直观展示定子自动装卸组装的完整工作流程，为同类自动化组装设备的结构设计提供清晰的三维参考。
