Amphenol法兰安装公头半轮连接器三维建模

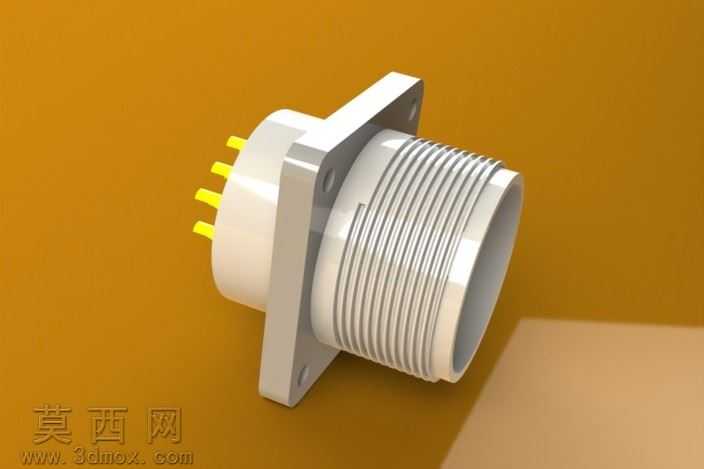

本模型为法兰安装式圆形公头连接器，建模过程以工业级接插件实际生产尺寸为基准，在三维建模软件中首先完成核心基准轴与基准面的搭建，优先绘制前端插针安装的绝缘基座轮廓，通过拉伸凸台命令生成绝缘基座的圆柱基体，按照插针排布规律绘制6根插针的截面草图，采用线性阵列结合圆周定位的方式完成所有插针的实体建模，保证插针伸出长度、排布间距完全符合工业连接器的通用规范。随后进行法兰安装座的结构建模，绘制带安装孔的方形法兰截面，通过拉伸生成法兰基体，对法兰与绝缘基座的衔接位置做圆角过渡处理，还原实际产品的注塑工艺特征，避免尖锐应力集中结构。接下来完成尾部螺纹锁紧套的建模，通过螺旋线命令生成外螺纹的扫描路径，绘制螺纹牙型截面后通过扫描切除命令完成连续外螺纹结构的制作，螺纹牙距、牙型深度完全匹配通用圆形连接器的锁紧规格，同时在螺纹套与法兰衔接位置做出限位台阶，还原实际产品的装配限位结构。建模全程对各零件的配合公差做了预留设计，插针与绝缘基座的安装孔、螺纹套与对接母头的配合间隙均按照实际装配要求设置参数。材质与渲染阶段，为金属法兰、螺纹锁紧套赋予哑光镀镍金属材质，调整材质的粗糙度、反射率参数还原工业接插件的金属质感，为绝缘基座、插针尾部绝缘段赋予米黄色硬质工程塑料材质，为插针接触端赋予亮面镀金金属材质，通过添加环境HDR贴图与定向光源，渲染出金属件的细微反光与塑料件的哑光质感，清晰呈现连接器各部分的结构层次。模型完整还原了该款连接器的法兰安装固定、螺纹锁紧对接、插针信号传输的核心结构，可用于电气布线装配模拟、接插件选型展示、机电一体化设备的布线设计参考，各特征参数可编辑，能够根据实际使用需求调整安装孔距、插针数量、螺纹规格等尺寸，适配不同的电气连接场景。
