悬索桥临时桥面电缆连接结构设计

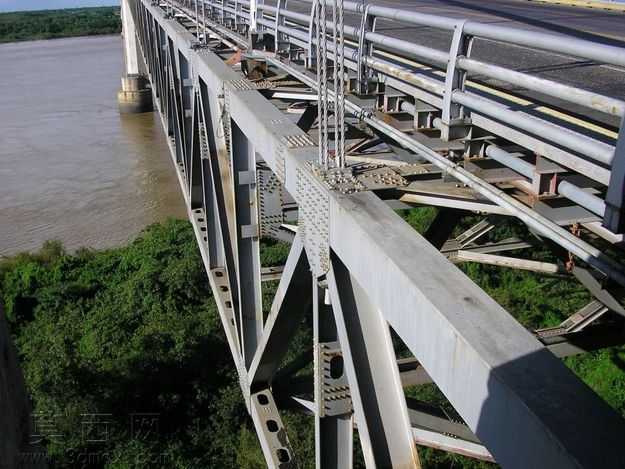

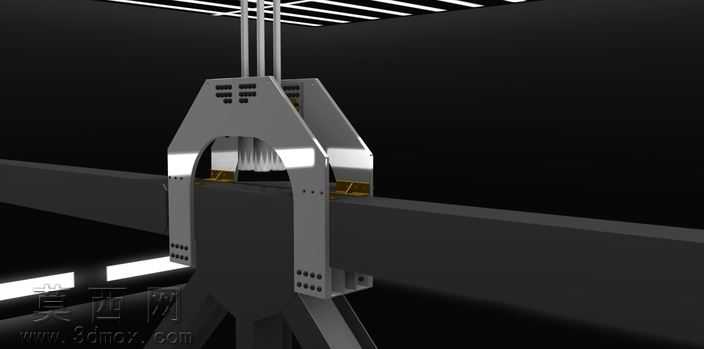

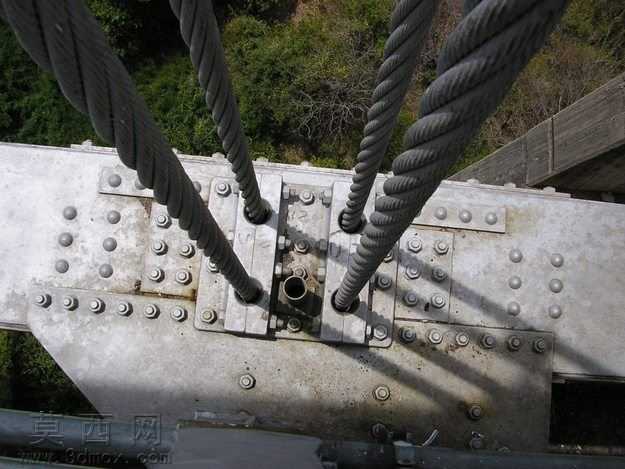

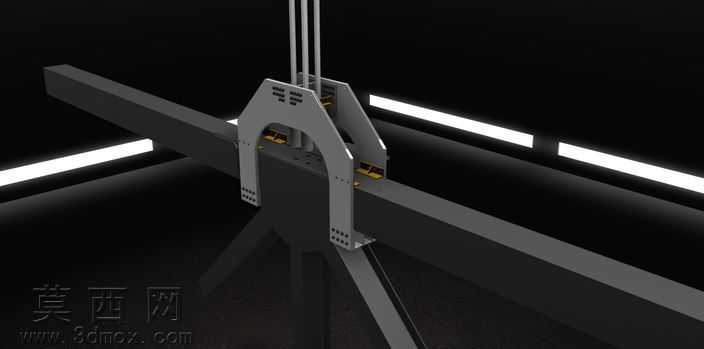

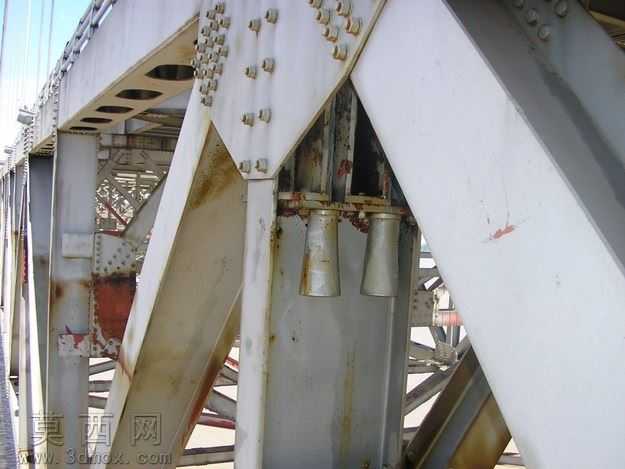

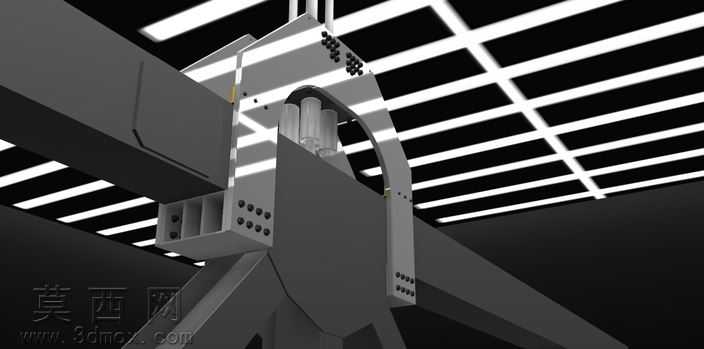

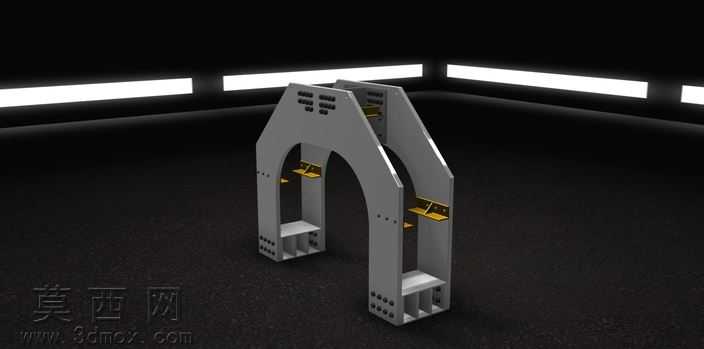

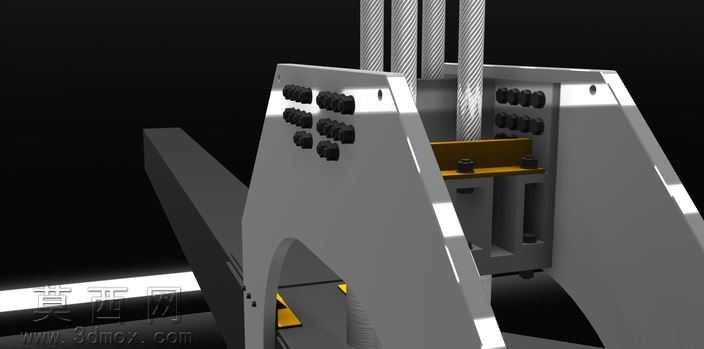

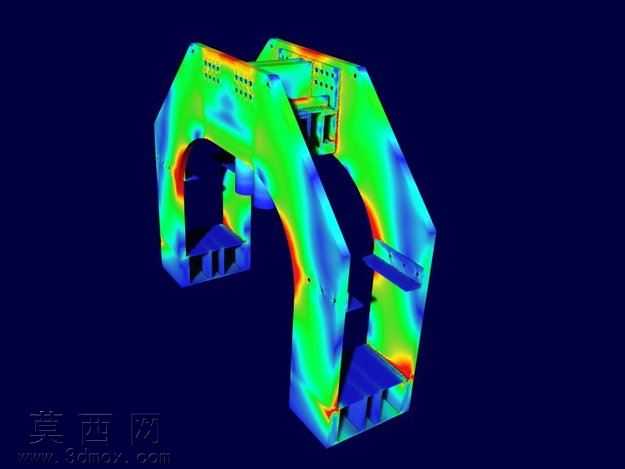

本作品为悬索桥施工阶段配套的临时桥面电缆连接承重结构三维建模成果，建模过程依托三维参数化设计软件完成全尺寸1:1比例搭建，完整还原结构各部件的装配关系与细节特征。建模阶段首先梳理结构的核心受力逻辑：该结构作为施工临时承载构件，核心功能是在悬索桥桥面铺装作业阶段，承接悬挂电缆的连接固定需求，同时需在电缆更换、维护作业时提供稳定的承载支撑，设计额定承载能力达到200吨，可满足大跨度悬索桥施工阶段的重载作业要求。模型搭建过程中，对主体承载支架、连接耳板、螺栓组、电缆夹持构件等所有零件均做了实体化建模，未采用简化曲面替代受力关键部件，完整还原了螺栓孔位排布、加强筋布置、构件倒角过渡等细节特征，确保后续结构力学分析的模型精度。材质与渲染环节，针对金属构件的材质特性做了精细化调整：主体承载钢结构采用哑光金属材质，还原热轧钢材的表面肌理，螺栓紧固件做了轻微的镀锌质感区分，电缆构件采用哑光黑色橡塑材质，渲染场景搭配工业风格栅顶光源，通过多角度光影投射突出结构的空间层次与装配关系，清晰展现各部件的连接位置与受力传递路径。结构设计层面，该构件采用对称式受力框架，主体承载臂采用变截面设计，在应力集中的连接节点处增设多道加强筋，螺栓组采用阵列式排布以分散局部载荷，电缆夹持部位设置柔性缓冲垫层结构，避免刚性夹持对电缆外皮造成损伤，整体结构在满足200吨承重要求的前提下，尽可能优化构件自重，方便施工阶段的快速拆装与转运。设计过程中同步结合有限元分析逻辑，对结构的应力分布、形变位移量做了前置校核，针对高应力区域做了局部加厚处理，对低载荷区域做了轻量化挖槽设计，在保障结构安全冗余的前提下控制整体重量，适配施工现场的吊装作业条件。
