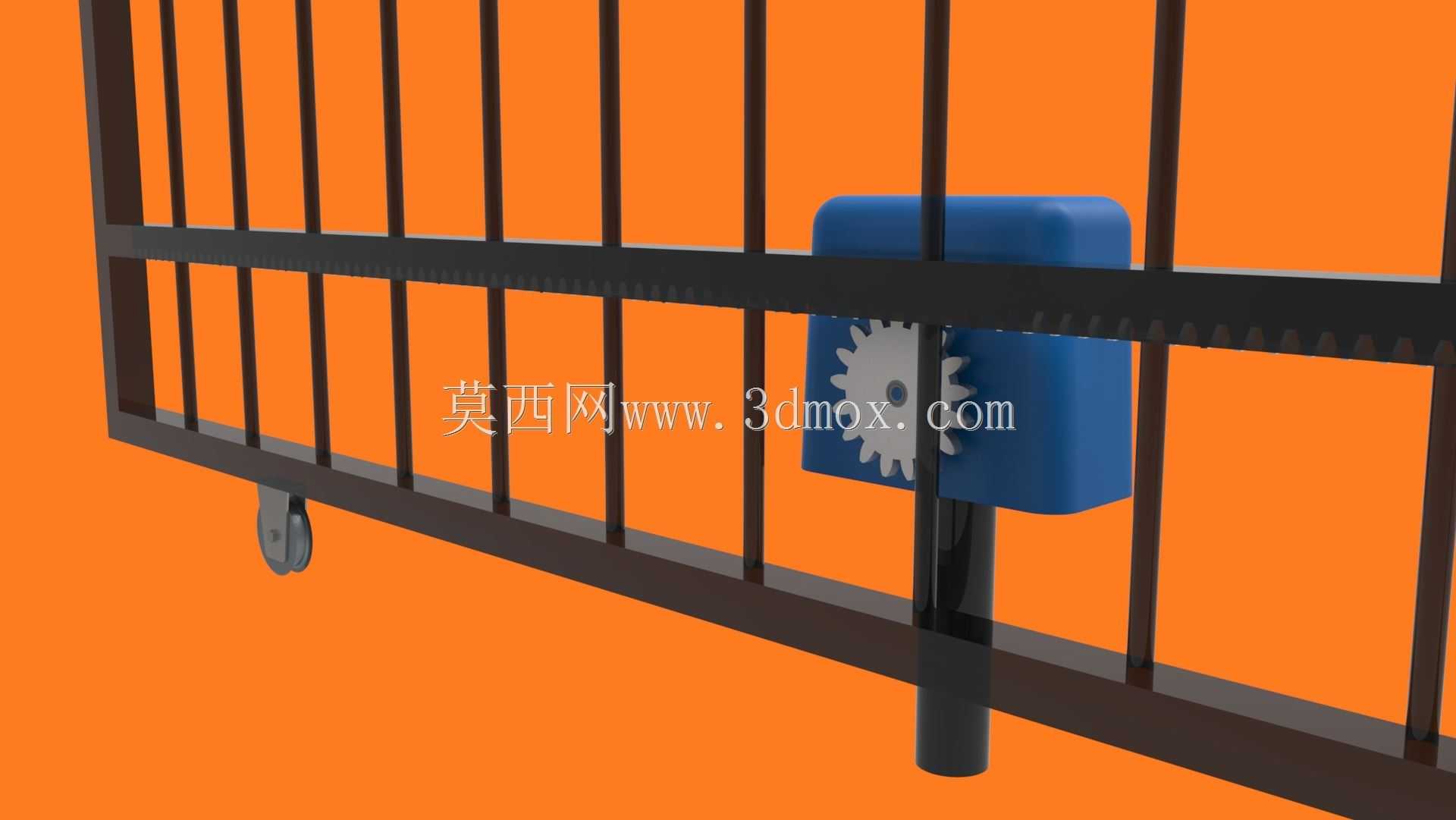

庭院栅栏式齿轮齿条电动平移门结构

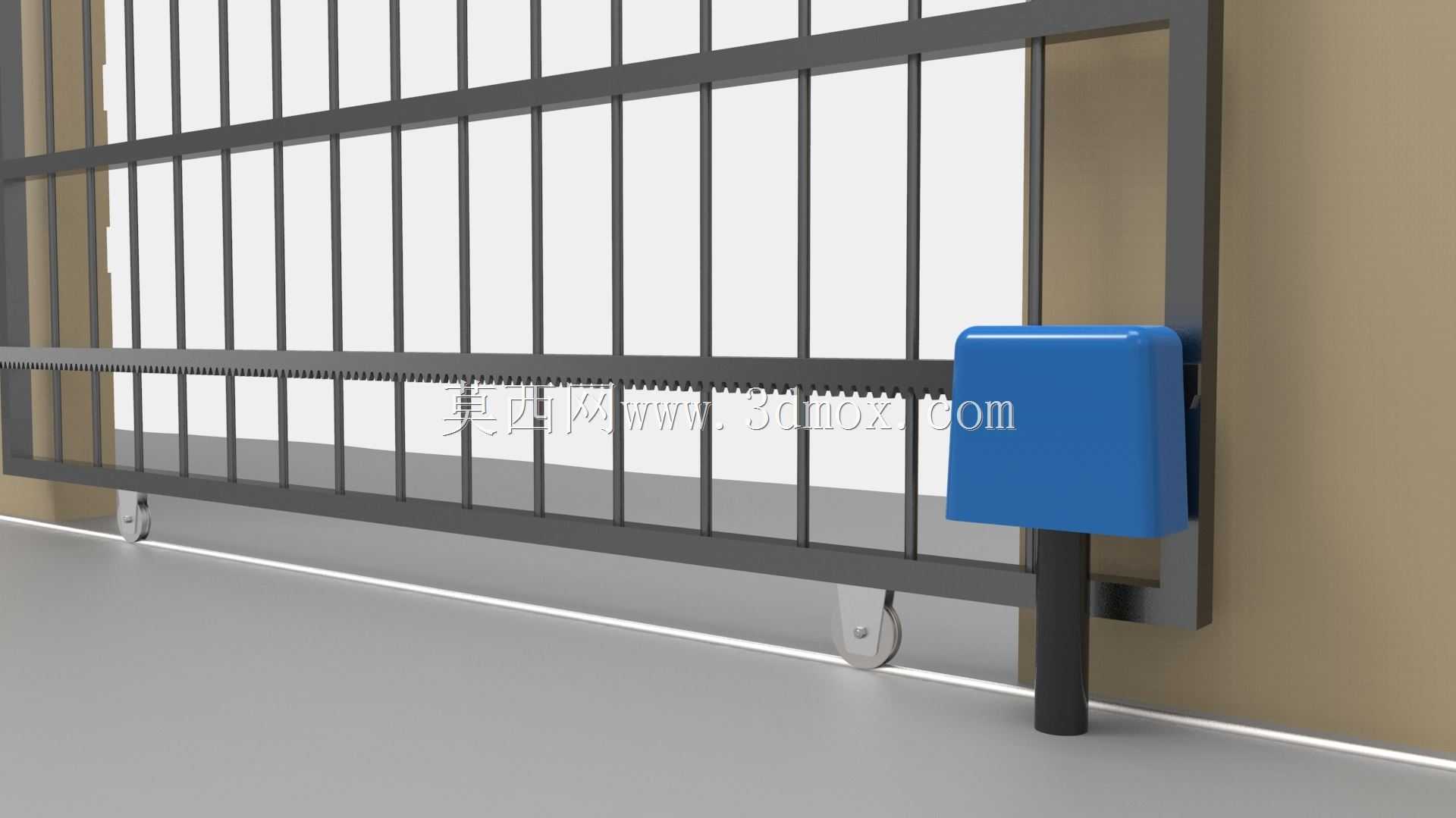

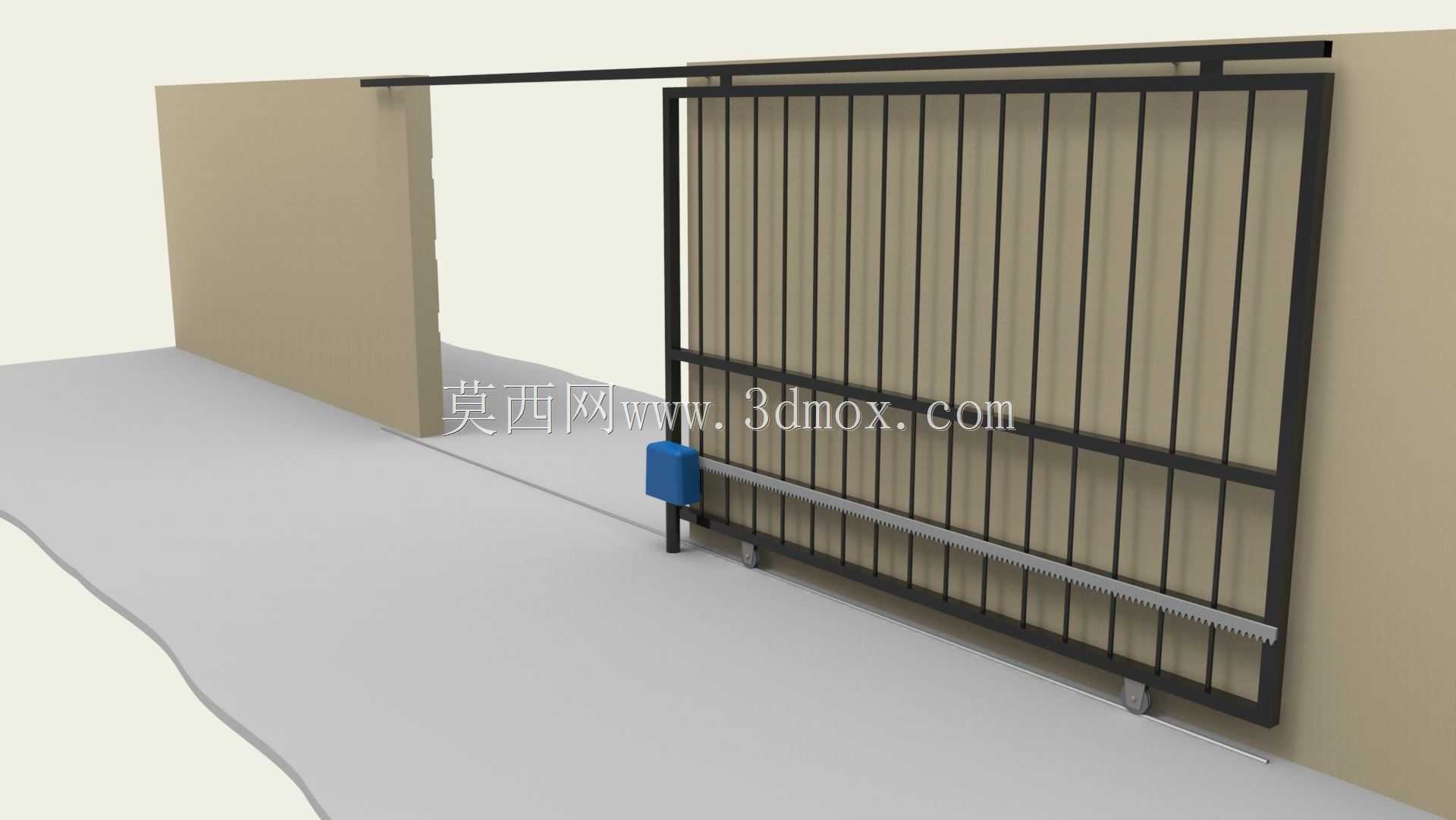

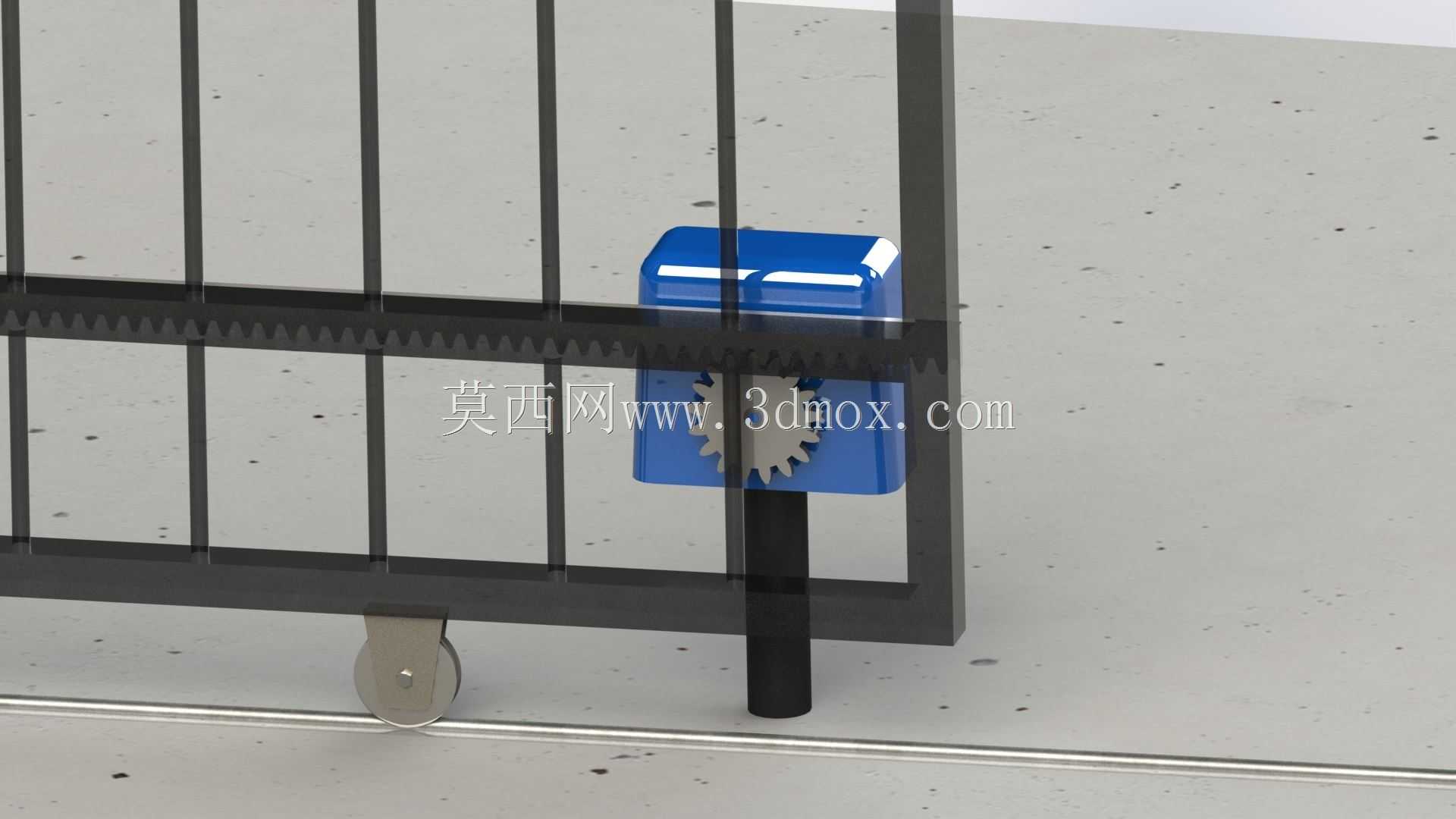

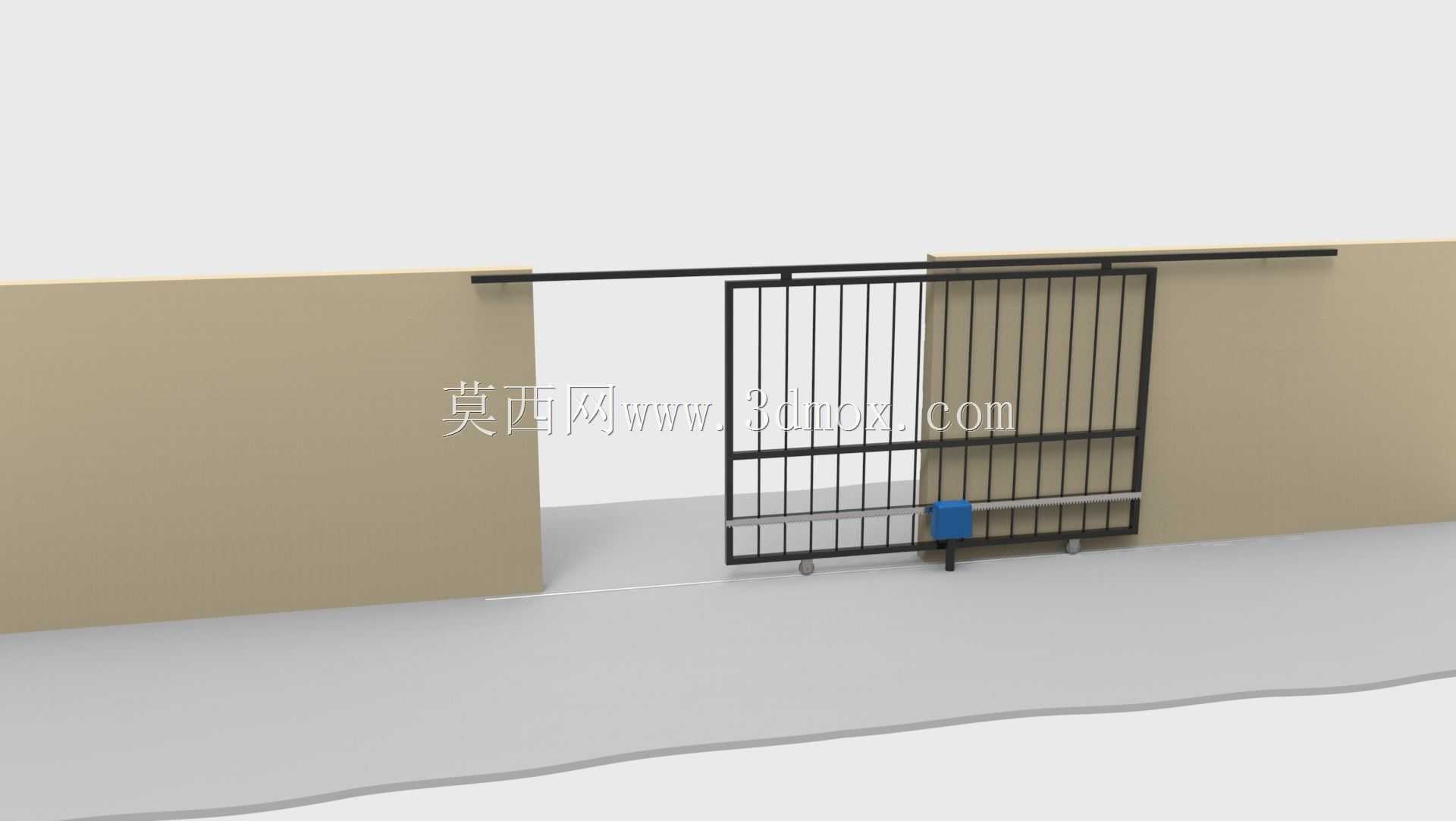

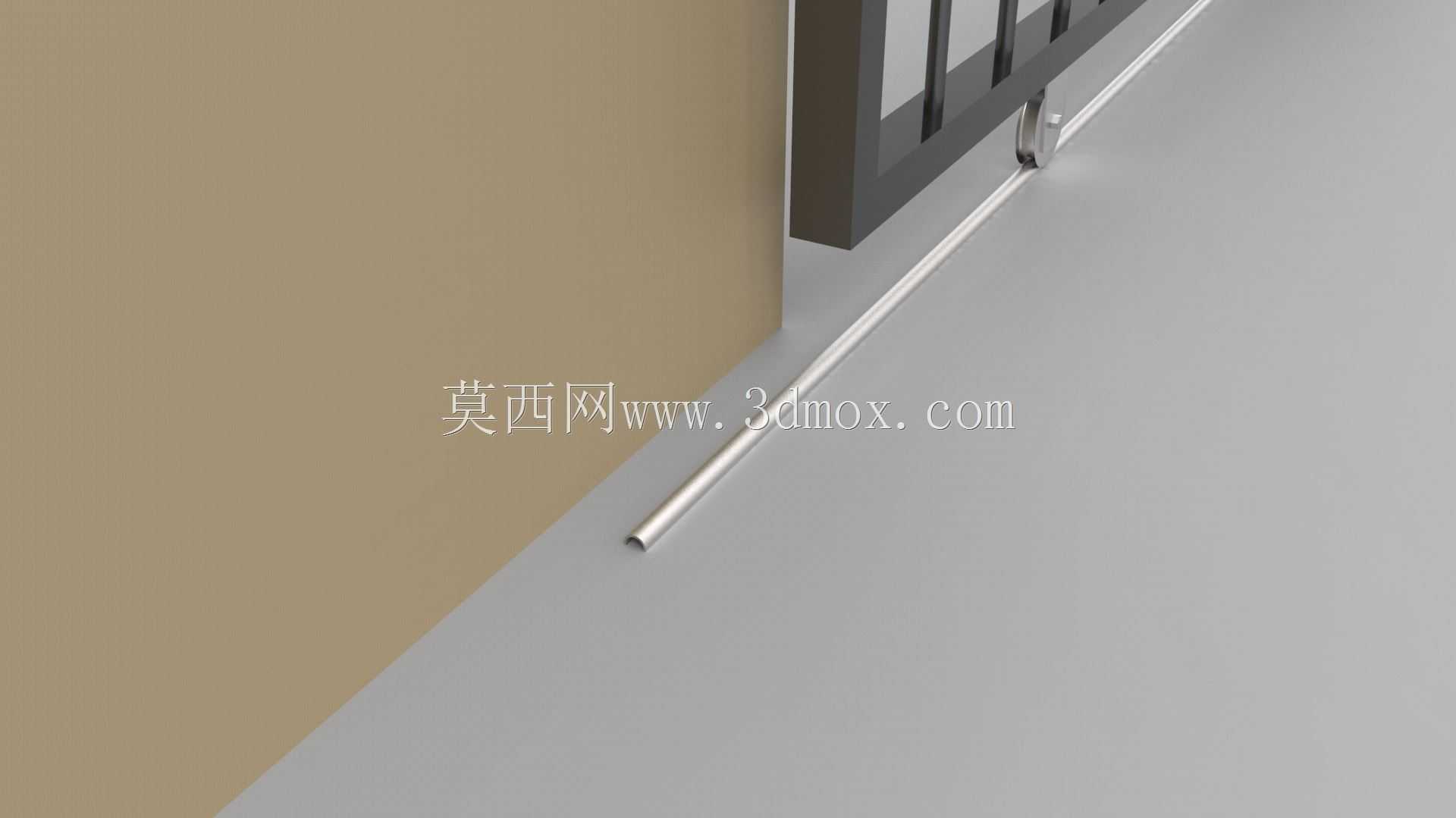

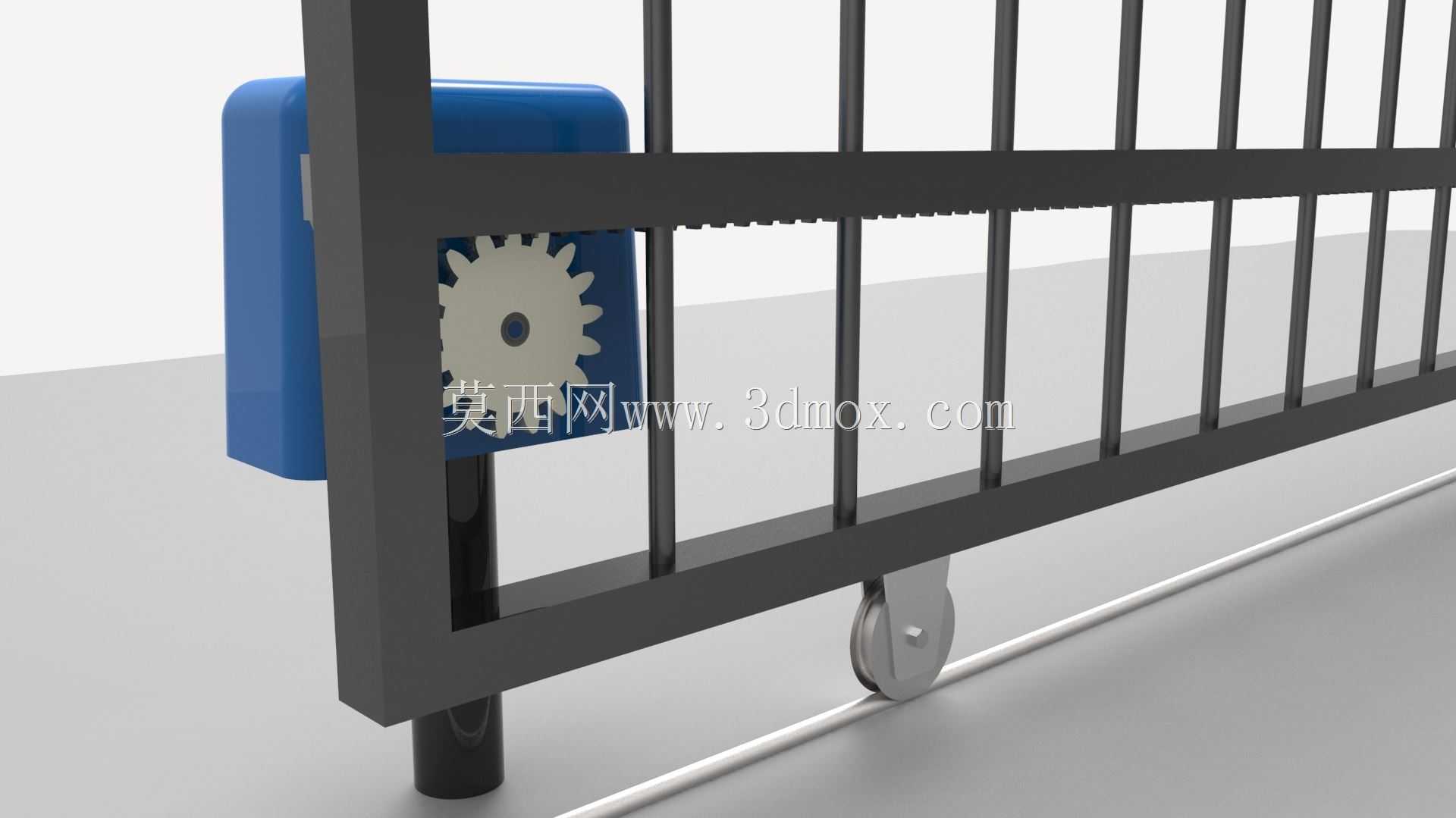

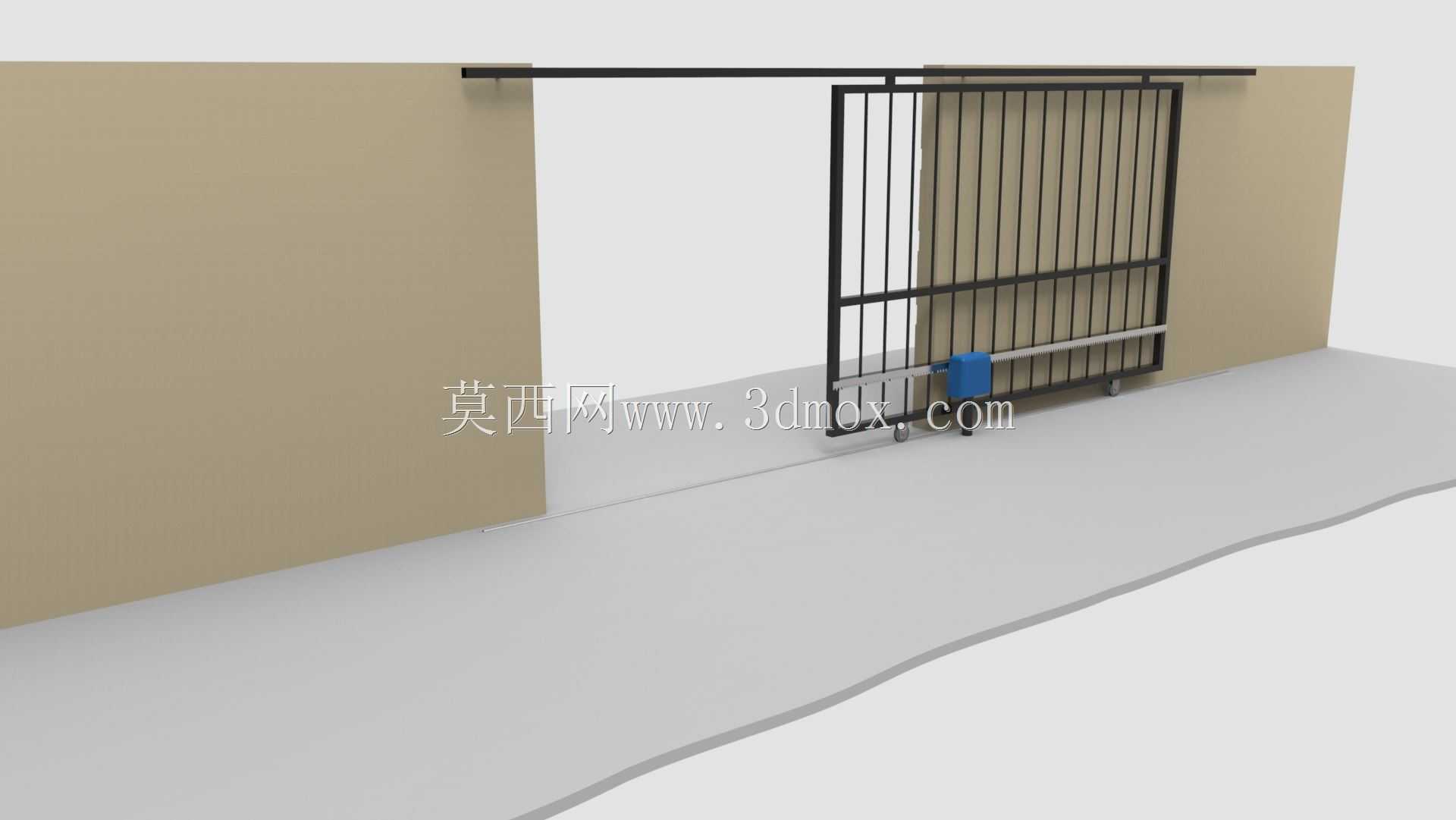

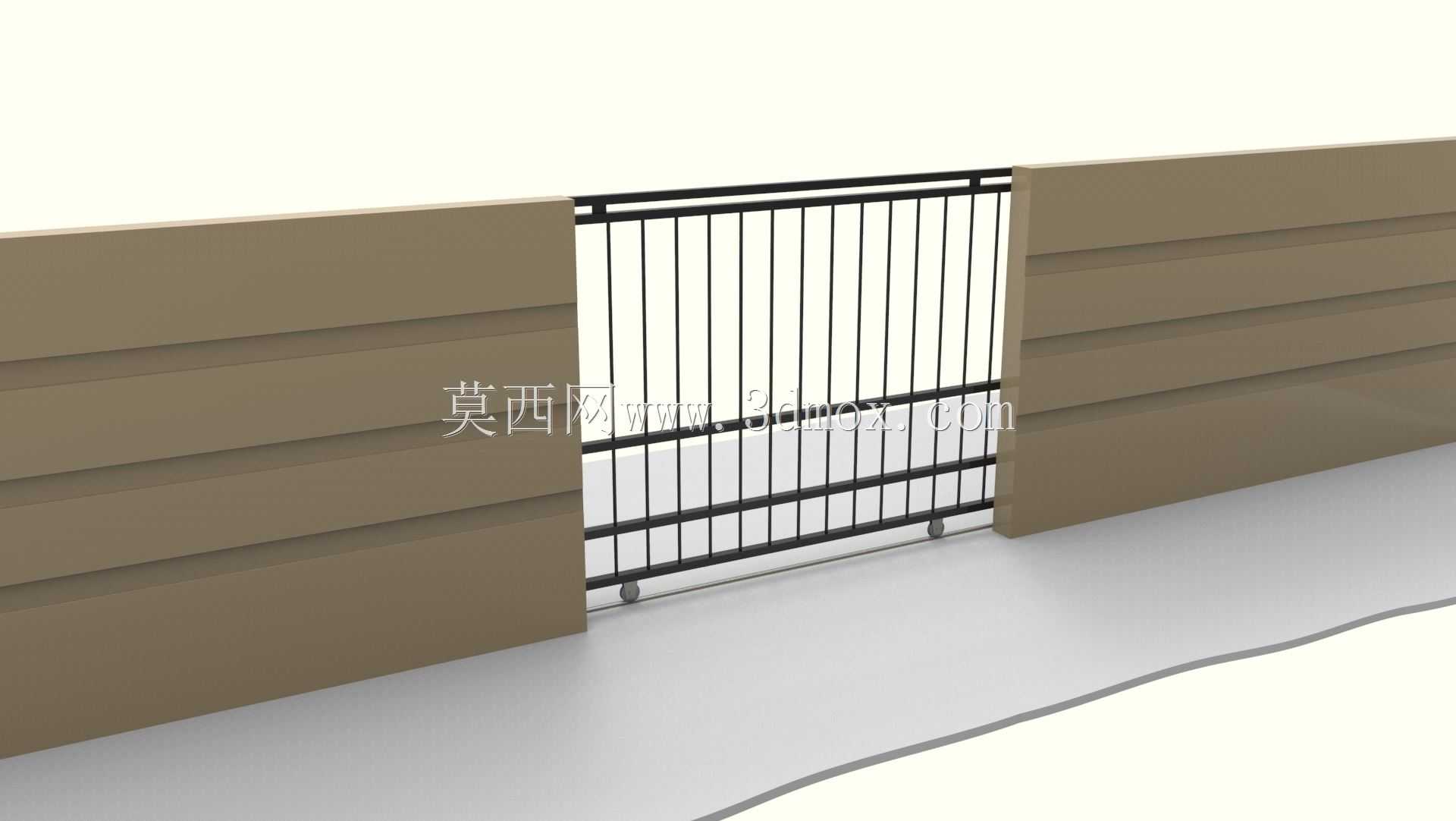

这款齿轮齿条驱动的电动平移门，主要应用于私家庭院、住宅小区单元入口、小型厂区侧门、园区人行及非机动车通行出入口等场景，可替代传统手动推拉门、平开门，解决大跨度门体手动开关费力、开合占用侧向空间、闭合密封性能不足的痛点，适配宽度在3到6米的通行洞口，尤其适合两侧无足够平开门开合半径、地面平整硬化的安装场景。设备的核心用途是通过电力驱动实现门体的自动平移开合，配合门禁感应装置可实现人员靠近自动开门、闭合后自动落锁，无需人工手动推拉，在雨雪天气、携带大件物品通行时能大幅提升通行便利性，同时栅栏式的门体结构既保证了边界防护的安全性，又不会完全遮挡视线，兼顾庭院内外的通透感与隐私防护需求。产品的核心功能特性围绕齿轮齿条传动的稳定特性设计，驱动单元集成在门体侧边的蓝色防护壳体内，齿轮直接啮合固定在门体下沿的齿条结构，动力传递路径短、传动效率高，不会出现皮带传动长期使用打滑松弛、链传动噪音大需要频繁张紧的问题；门体底部配套带导向槽的承重脚轮，沿预埋在地面的轨道行走，可承受整扇栅栏门的重量，避免门体长期使用出现下垂变形，同时侧边设置导向限位结构，防止门体平移过程中出现脱轨、偏移卡顿的问题。设计思路上优先考虑民用场景的易用性与维护便捷性，将驱动齿轮、减速结构、动力模块全部集成在侧边一体式壳体内，外部无裸露的传动部件，既避免户外使用时灰尘、雨水进入传动结构造成磨损，也能防止儿童触碰传动部件造成安全隐患；门体采用竖杆栅栏结构，在保证整体结构强度的前提下尽可能降低门体自重，减小驱动单元的负载，延长驱动部件的使用寿命，同时竖杆间距符合安全防护要求，可避免儿童攀爬、头部卡入的风险。外形尺寸与安装边界方面，单扇门体的常规适配高度为1.2到1.8米，可根据实际围墙高度调整竖杆长度，门体厚度控制在10厘米以内，安装时仅需在门体闭合侧的墙体或立柱上固定驱动壳体，在地面铺设通长的导向轨道，轨道预埋深度不超过5厘米，不会对原有地面铺装造成大面积破坏，门体完全打开时的收纳段长度与门体自身宽度匹配，需在洞口一侧预留等同门体宽度的平直墙面或围栏段作为收纳空间，无需额外开挖地坑、架设上部吊轨，安装施工难度低，后期维护仅需定期清理轨道内的杂物、在齿轮齿条啮合处涂抹润滑脂即可，日常维护成本极低。
