节能公寓配套暖通管路集成系统

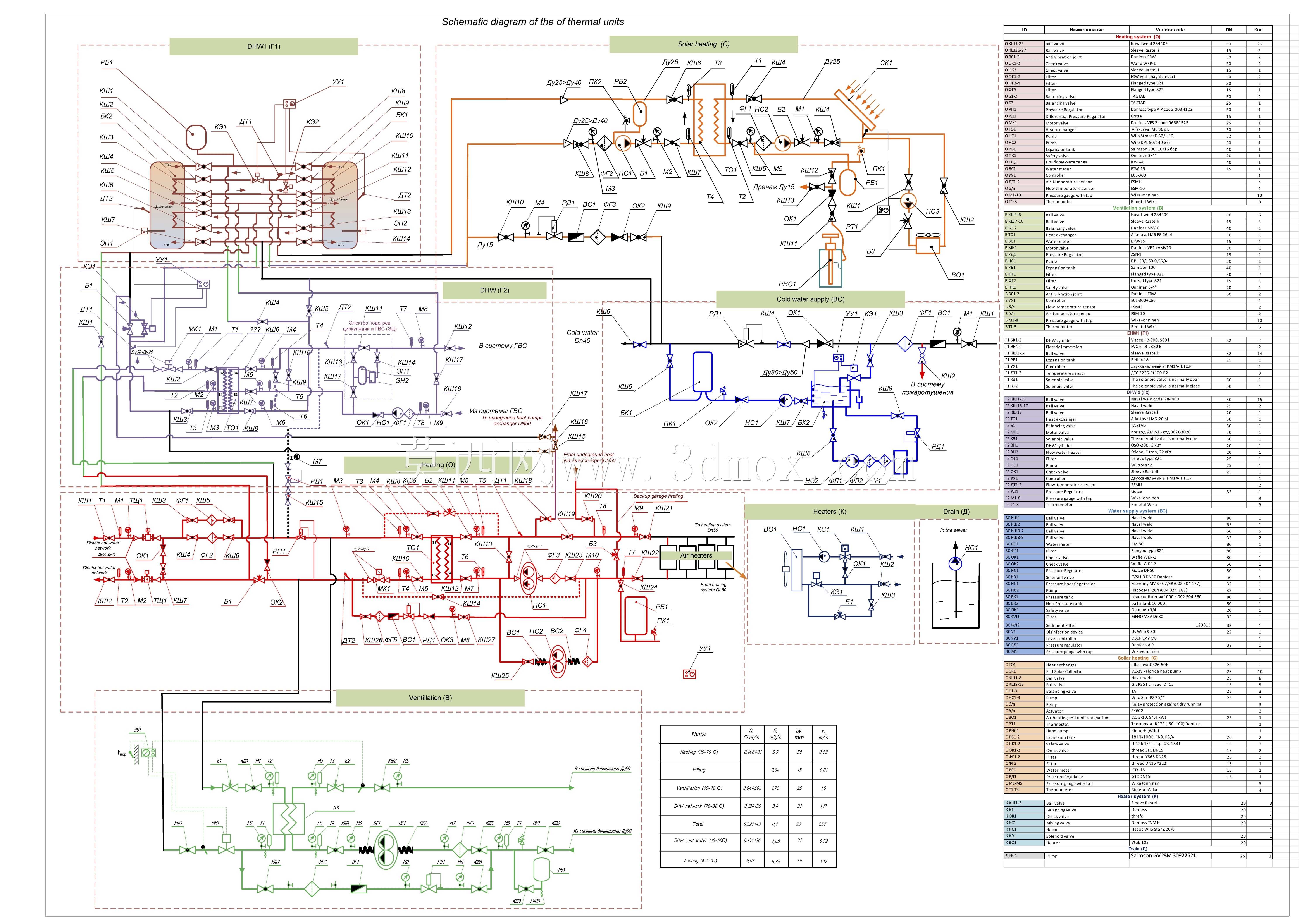

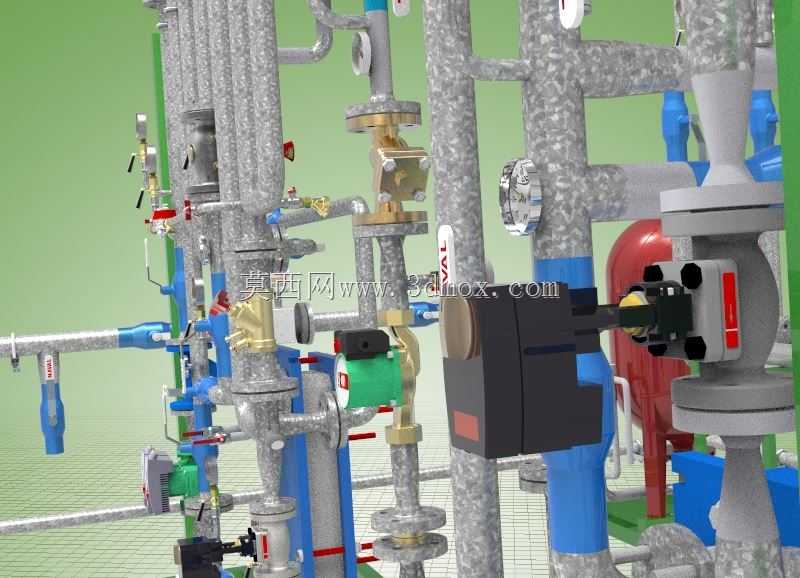

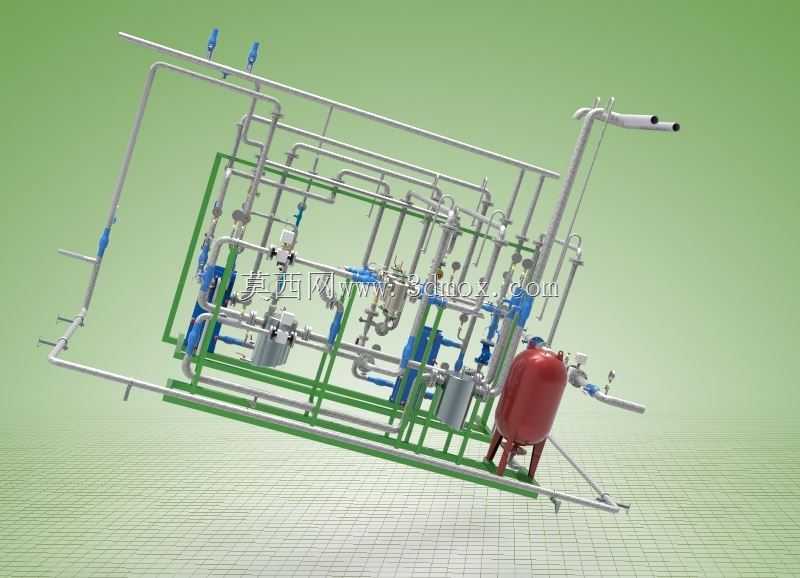

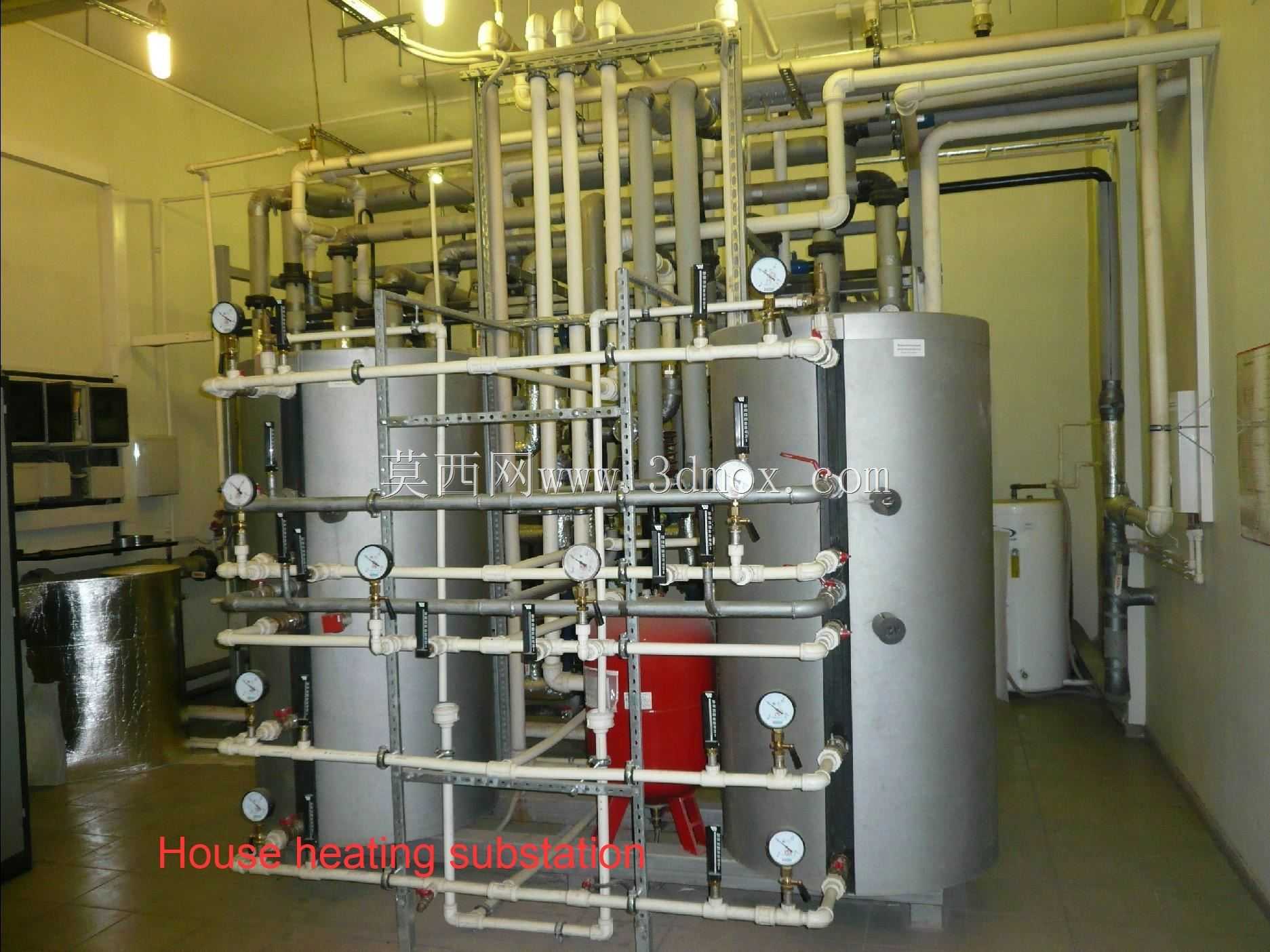

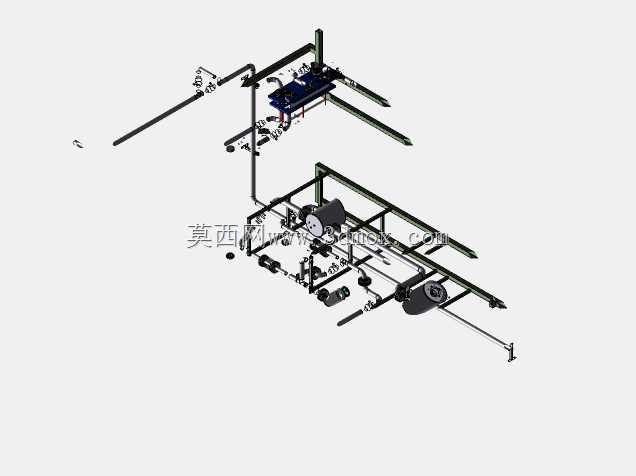

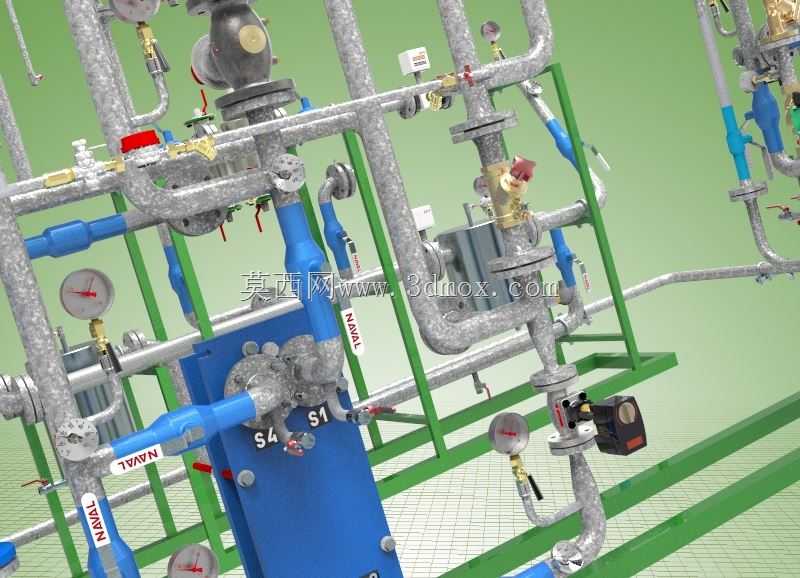

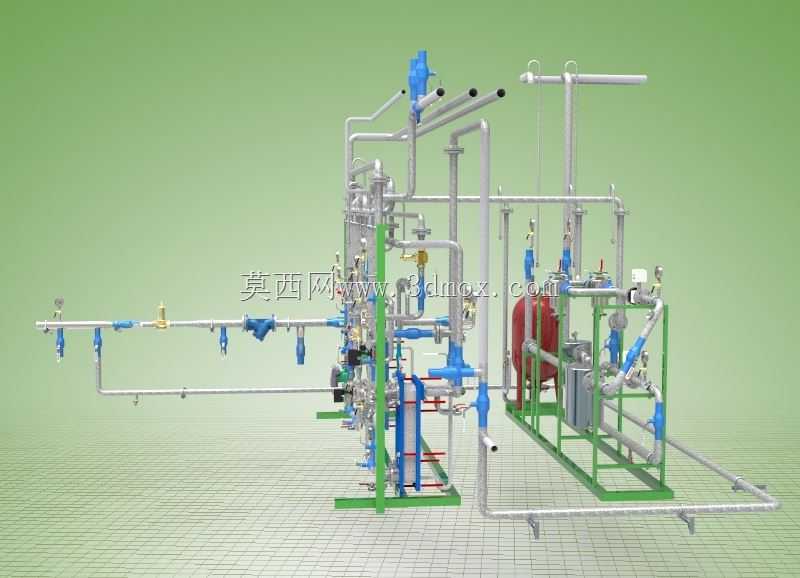

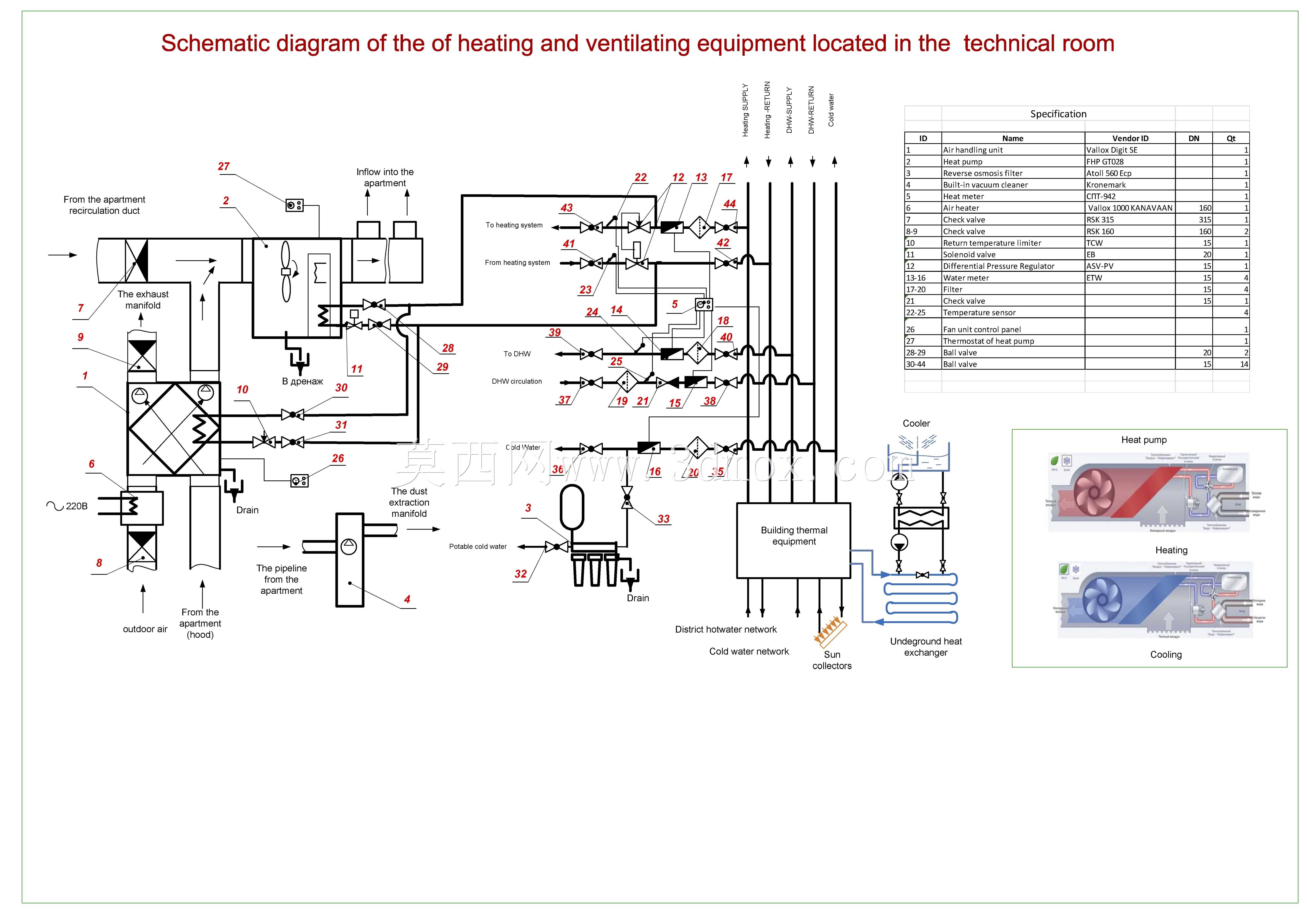

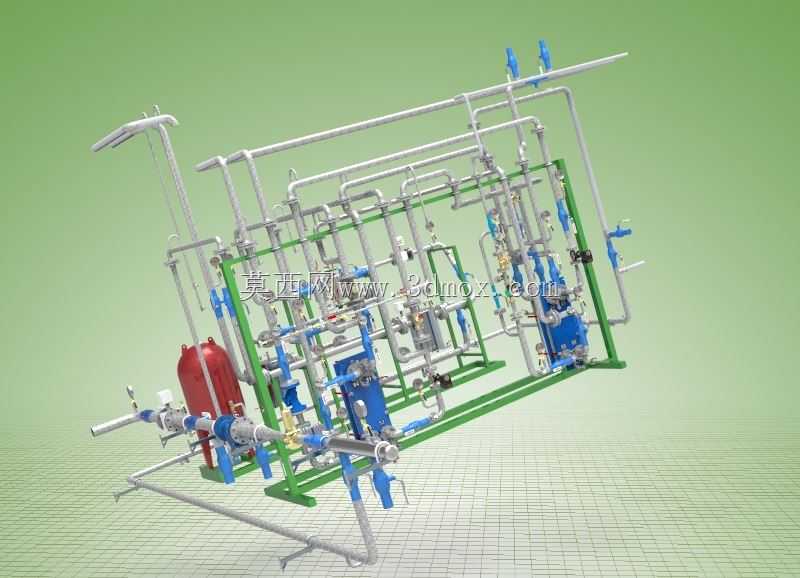

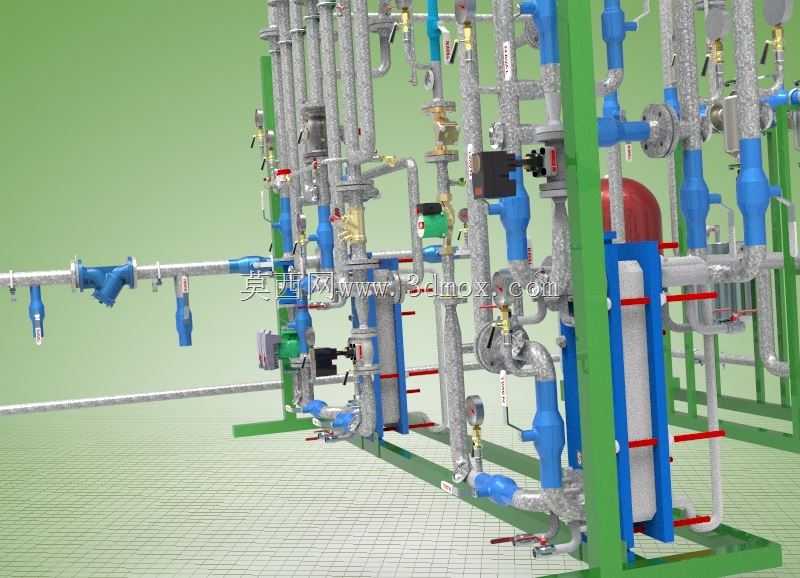

这套集成管路系统主要应用于独栋居住建筑的能源自给式暖通供应场景，针对低能耗居住空间的冷热源供应、生活热水制备、余热回收需求做了全链路的集成化设计，能够在脱离集中市政管网的场景下，为建筑内部提供稳定的采暖、制冷、生活热水供应，同时最大化回收建筑内的废热资源，降低整体能源消耗。系统整体采用撬装式模块化布局，核心功能单元分为冷热源主机模块、管路输配模块、余热回收模块、储热缓冲模块四个部分，所有管路、阀件、动力单元、换热单元都集成在统一的钢制支架上，安装时仅需对接建筑侧的进出水口、电源接口即可完成部署，大幅降低现场施工的管路焊接、阀件组装工作量，适配独栋小型建筑的紧凑安装空间需求。设计阶段优先考虑了管路的流阻优化，主输水管路采用大管径无缝金属管材，弯头处采用大曲率转弯结构，降低流体输送过程中的沿程阻力，减少输配泵的运行功耗；不同功能支路通过截止阀、调节阀做独立通断控制，可根据不同季节的使用需求切换运行模式，采暖季优先利用太阳能集热、余热回收的热量供给采暖回路，制冷季切换为热泵供冷回路，同时回收制冷过程产生的废热加热生活热水，实现能源的梯级利用。系统的动力输配单元采用多台并联的专用水泵，可根据实际负荷变化调整运行台数，避免大流量小温差的无效能耗；管路上配置的各类阀件均采用快装连接结构，后期维护时可快速拆卸更换，无需大规模拆解管路；储热单元采用承压保温结构，能够储存数天的生活热水用量，应对短期能源供应波动的情况。安装边界上，整套撬装模块的底部预留了标准地脚安装孔，可直接固定在设备间的水泥基础上，管路接口全部设置在模块外侧的统一高度位置，对接建筑内部管路时无需额外做变向调整，模块周边预留了不小于六十厘米的检修通道空间，方便日常运维时对阀件、仪表、泵体做检查更换。管路布局上区分了冷水管、热水管、热回收回路的走向，不同回路采用不同颜色的阀件做标识，避免后期运维时出现管路误接的问题，整套系统的集成度高，管路排布整齐有序，既满足了低能耗建筑的能源供应需求，也兼顾了安装、运维的便利性，适合在小型独栋节能建筑、离网式居住空间中推广使用。
