轮胎厂车间蒸汽锅炉管路布设方案

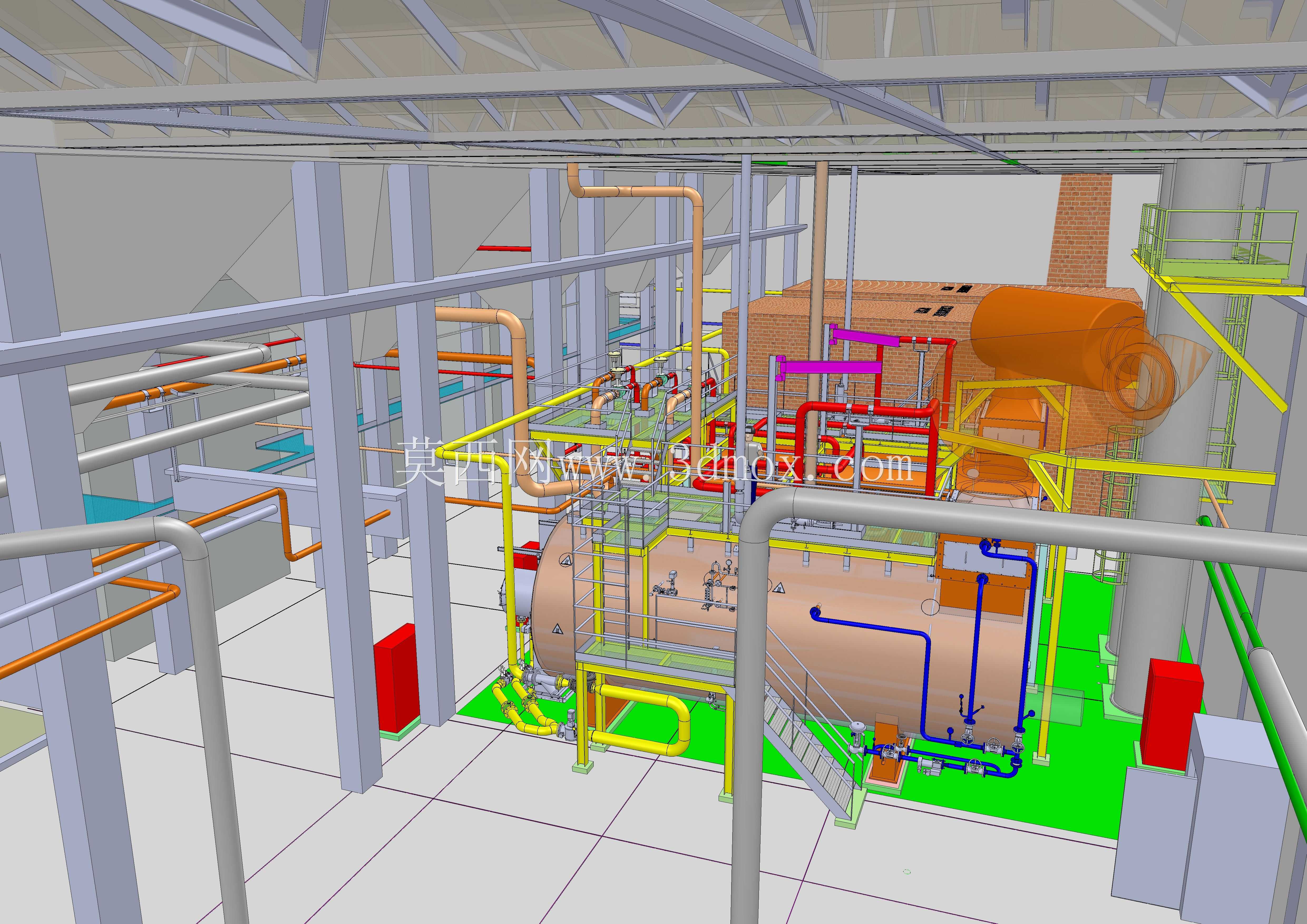

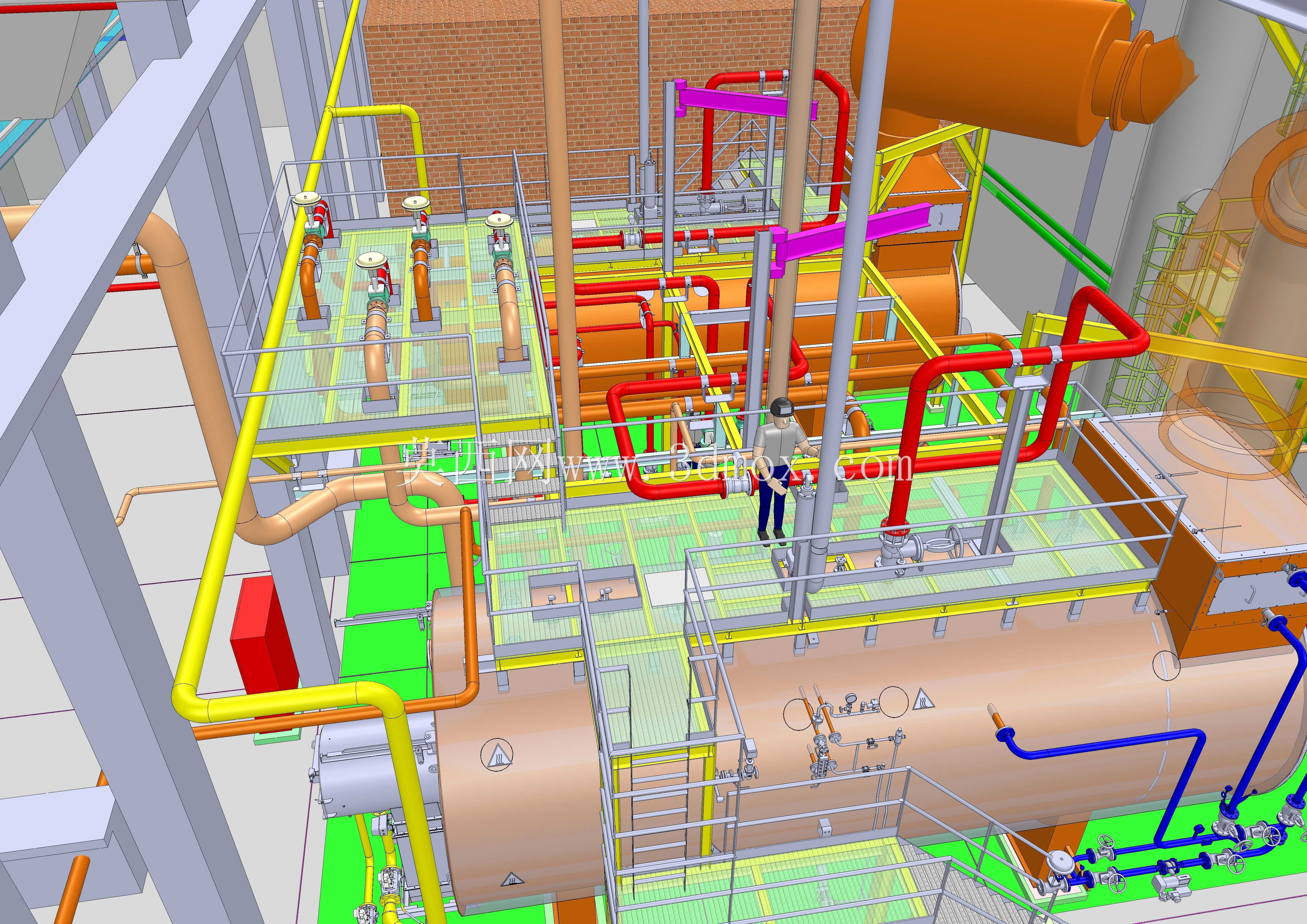

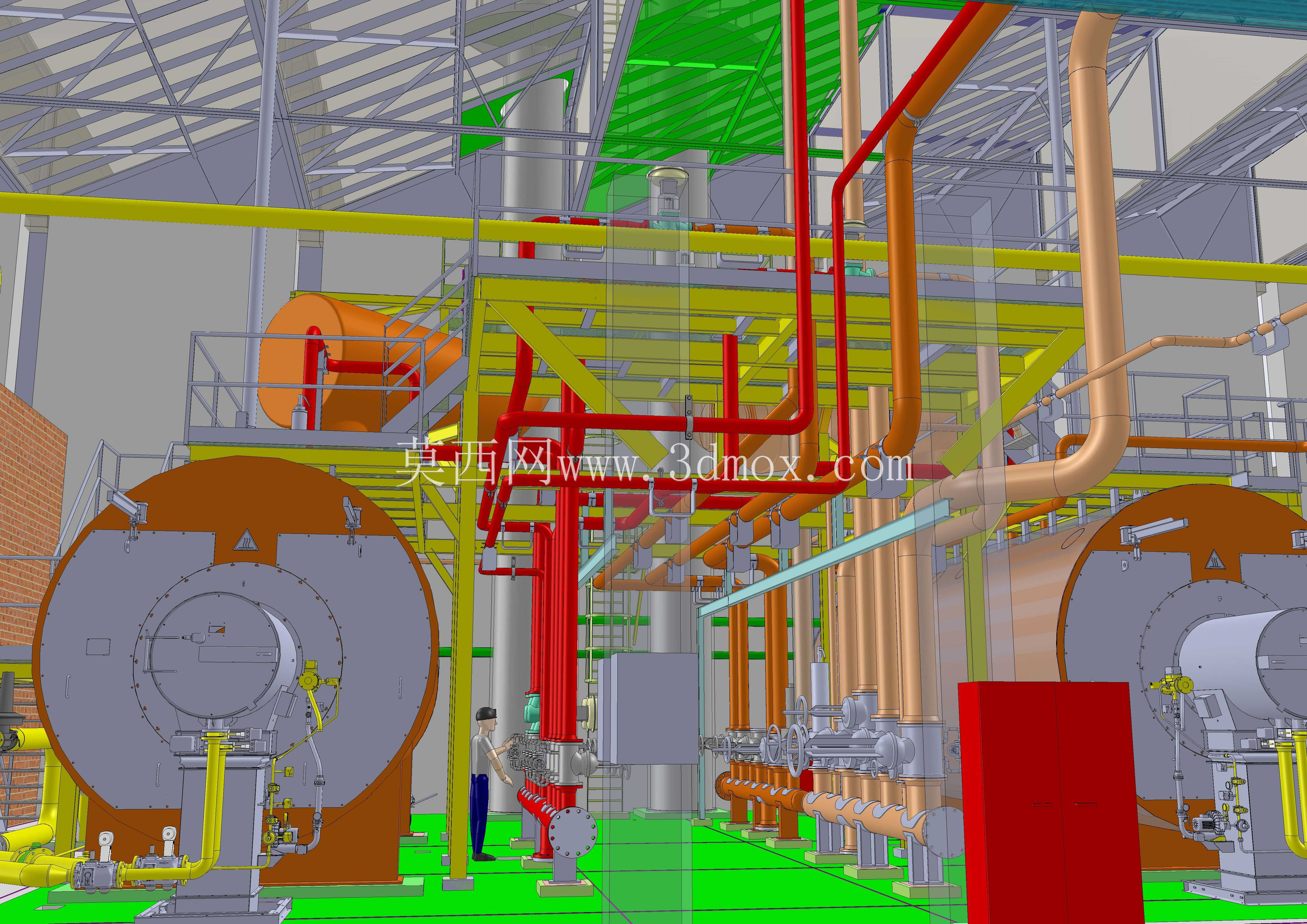

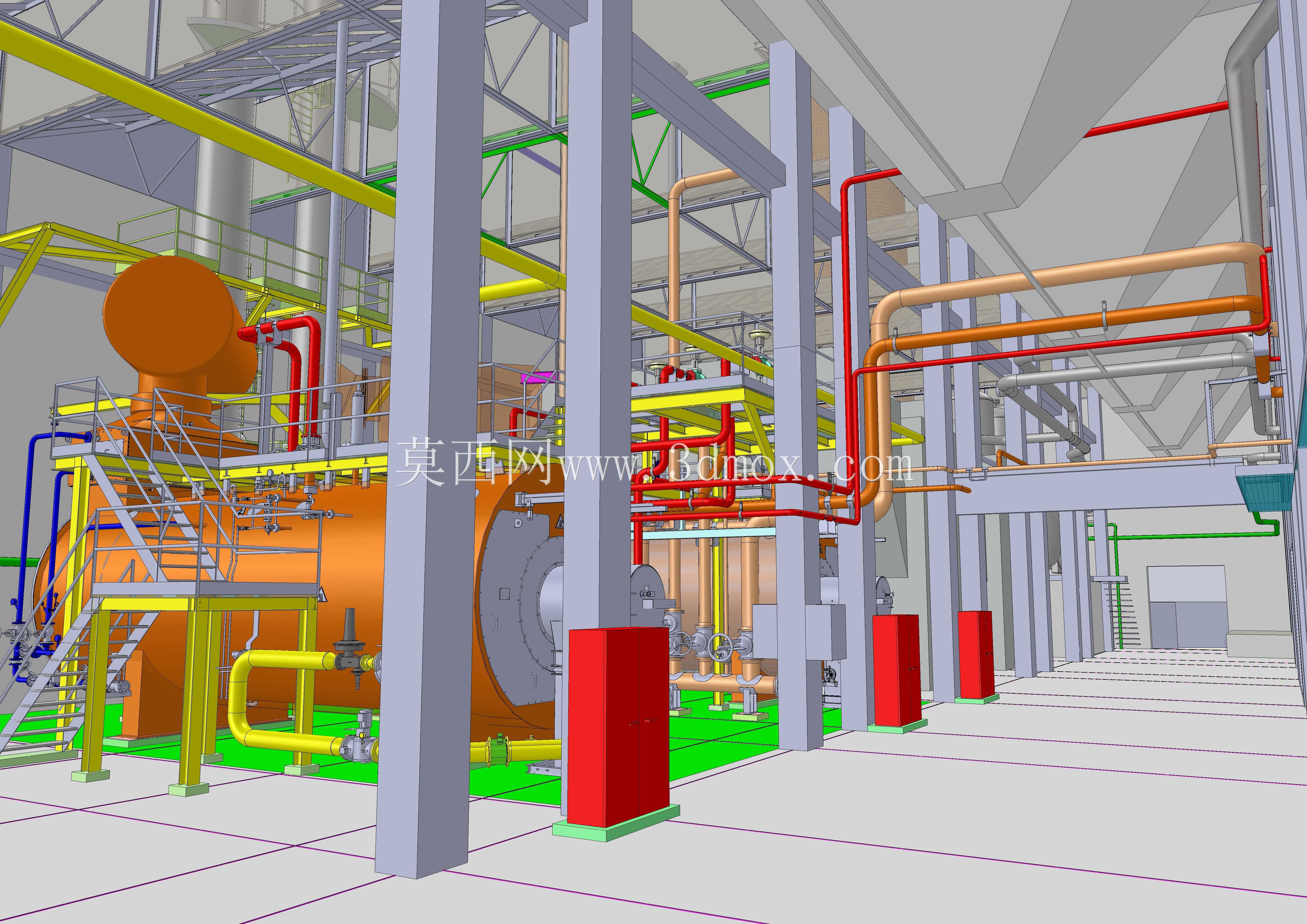

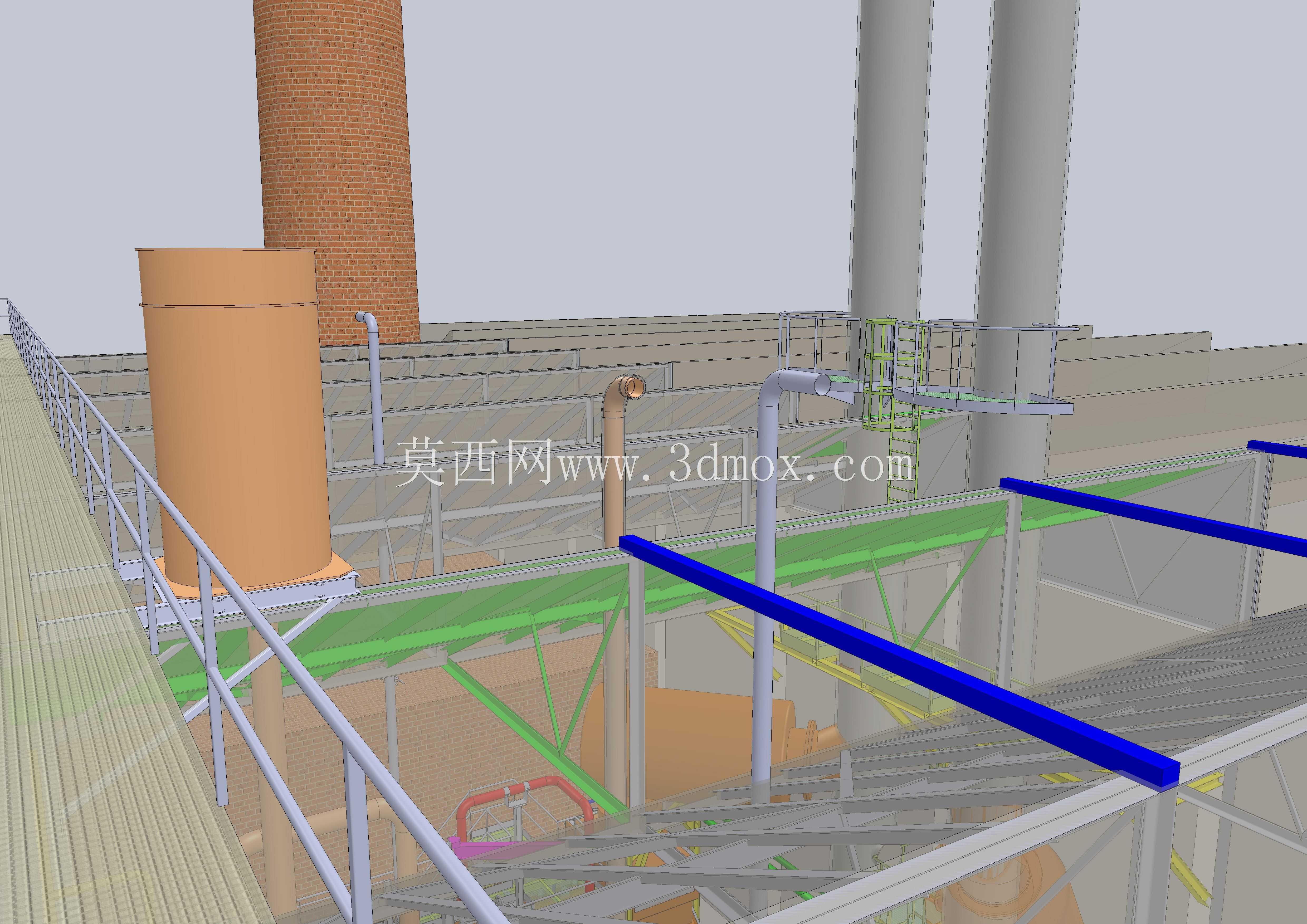

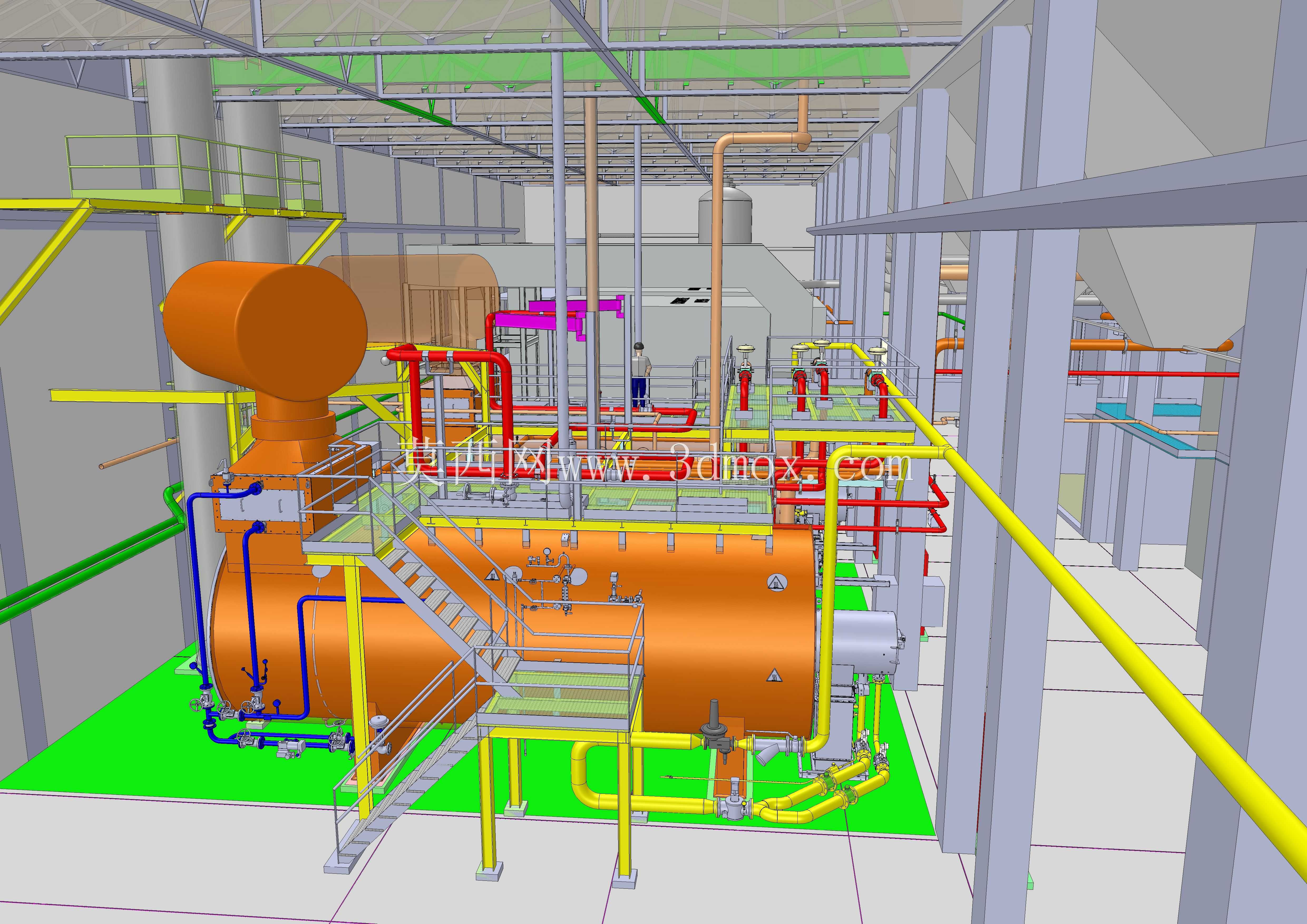

这套三维布设方案面向轮胎制造车间的生产供能需求，针对橡胶硫化、胶料预热、车间采暖等多场景的稳定蒸汽供给需求设计，整体方案围绕工业厂房内的蒸汽锅炉核心供能单元展开，完整还原了从锅炉本体到各用能终端的全链路管路与配套设施布局，可直接用于车间供能系统的施工交底、运维培训与改造方案推演。方案核心为卧式蒸汽锅炉本体，作为整套供能系统的热源核心，设备选型匹配轮胎厂连续生产的高负荷用汽需求，额定供汽参数覆盖硫化机群、原料预热工位的压力与温度要求，锅炉本体预留了充足的检修操作空间，侧面布设的爬梯、操作平台完全符合工业设备安全操作规范，操作人员可顺畅完成水位观测、阀门调节、常规巡检等日常作业。管路系统采用分层布设逻辑，主蒸汽管道沿厂房钢结构立柱架空铺设，避开车间内部物料运输通道与重型起重设备的作业范围，不同功能的管路采用差异化颜色标识：橙色管路为高压蒸汽输送主管，负责将锅炉产出的高压蒸汽输送至各生产用汽工位；蓝色管路为锅炉给水与冷凝水回收管路，可将生产环节产生的高温冷凝水输送回锅炉补水系统，大幅降低热能损耗与水资源消耗；红色管路为排污与安全泄放管路，连接锅炉的定期排污口、连续排污口与安全阀出口，可将锅炉运行中产生的污废水、超压泄放蒸汽安全引导至车间排污总管，避免高温介质危及车间作业人员安全。配套设施方面，锅炉周边布设的起重装置可满足锅炉检修时的零部件吊装需求，无需额外调用大型移动起重设备即可完成炉体检修、阀门更换等作业；锅炉周边设置的红色消防设施与安全警示区域，完全符合工业车间消防安全规范；排烟装置沿厂房立柱向上布设至厂房屋面排放口，避免排烟影响车间内部作业环境。整套方案充分考虑了厂房内部的安装边界条件，所有设备与管路的布设均避开厂房承重柱、屋面桁架、现有生产设备的安装位置，管路支架直接依托现有厂房钢结构设计，无需额外增设大型承重结构，可大幅降低现场施工的改造成本与安装周期，同时所有管路的转弯、变径、阀门布设位置都经过流体阻力优化，可有效降低蒸汽输送过程中的压力损失与水锤风险，保障供能系统长期稳定运行。
