南巴黎焚烧厂热能优化集成系统设计

　　这套集成系统落地于城市集中式固废焚烧处置场景，核心定位是在焚烧产线原有工艺基础上补全热能梯级利用与真空工况构建能力，解决传统焚烧线余热散逸、工艺段真空度不足导致的处置效率偏低问题。整套系统的功能覆盖从焚烧段烟气余热抽取、真空腔室压力维持到富余电能外送的全链路，可独立完成热能-电能转换、工艺真空供给的作业需求，无需额外配套独立的真空站与余热发电单元，大幅缩减厂区配套设备的占地与管线铺设长度。

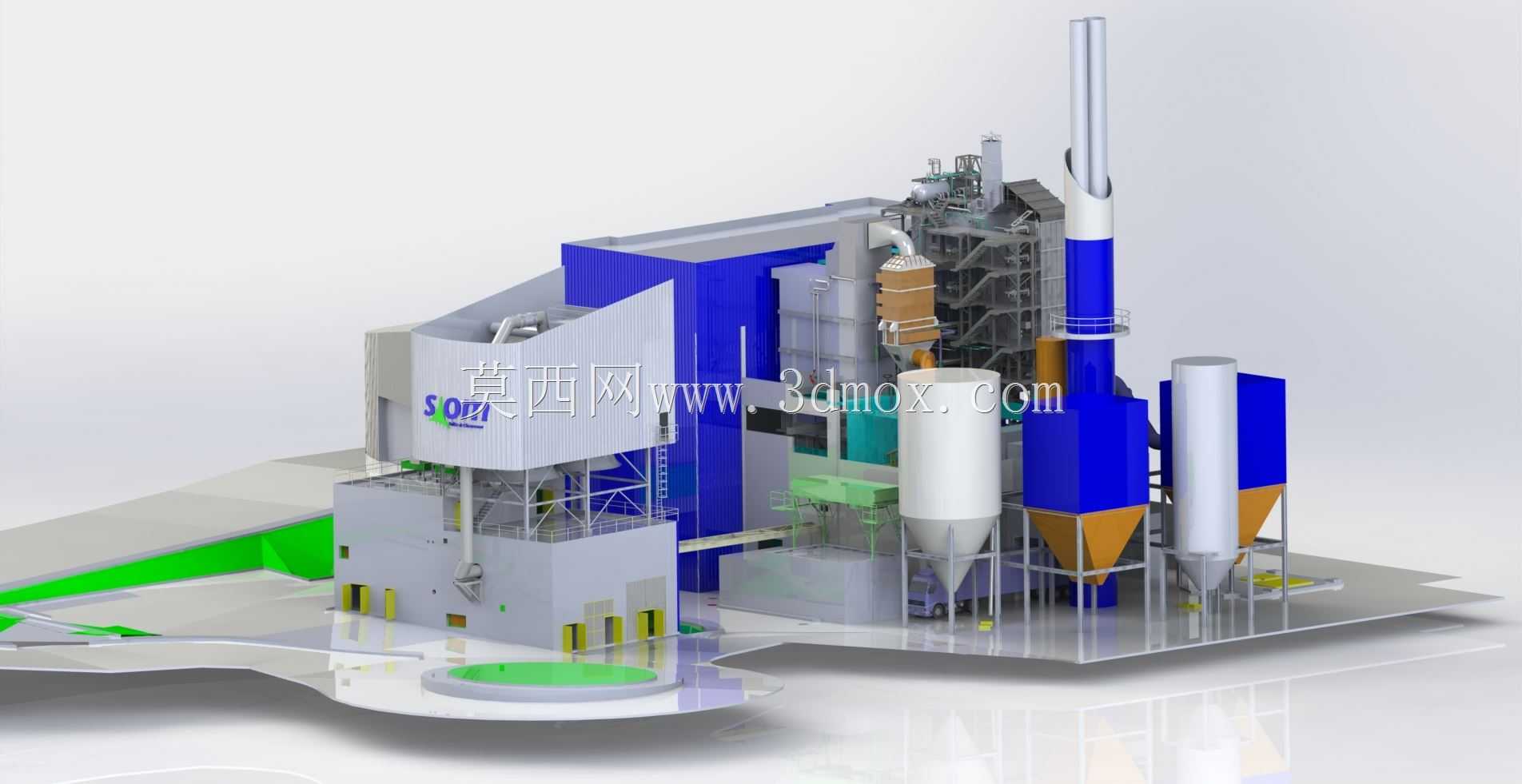

　　设计阶段首先锚定焚烧厂现有主厂房的预留安装边界，整体设备组沿焚烧炉侧方的检修通道排布，核心换热模块与主烟气管道的接口距离控制在12米范围内，减少高温烟气输送过程中的温降损失；真空发生单元紧邻需要真空工况的烟气处置工段布置，真空管路的弯头数量控制在6个以内，降低管路沿程阻力损失。整套系统的钢结构支撑框架采用模块化分段设计，单段框架重量不超过8吨，适配厂区现有10吨航吊的吊装作业范围，无需额外调用大型吊装设备即可完成现场拼装，框架底部的安装地脚与厂区现有设备基础的螺栓孔位完全匹配，无需对现有地坪做大规模破除重做。

　　从功能模块划分来看，系统集成了土木工程配套的基础预埋件、热能工程专用的板式换热组件、多规格流体输送管道、钢结构承载框架、电气控制回路、冶金工况适配的耐高温密封件、自动化仪表采集单元、多通径调节阀门等部件，覆盖从结构承载到介质输送、参数采集、工况调节的全流程需求。换热组件采用逆流式换热结构，烟气侧与工质侧的流道做了等压损设计，避免两侧流速差过大导致的换热效率波动，换热片表面做了耐高温防腐涂层，可适配焚烧烟气中含硫、含尘的复杂工况，减少日常运维的清灰与更换频率。真空发生单元采用多级射流+机械泵组合的形式，正常工况下依靠射流结构利用余热产生的低压蒸汽驱动维持真空度，仅在启动阶段与工况大幅波动时启用机械泵，大幅降低系统自身的电耗水平。

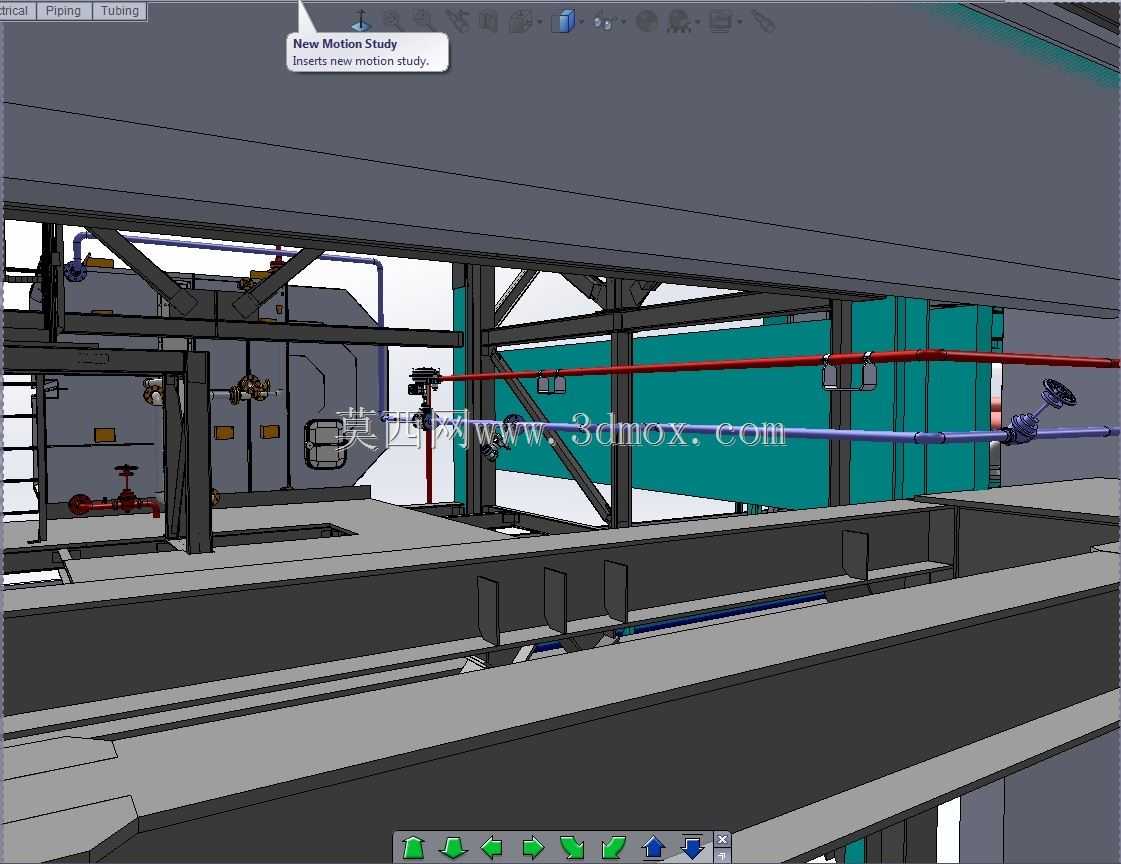

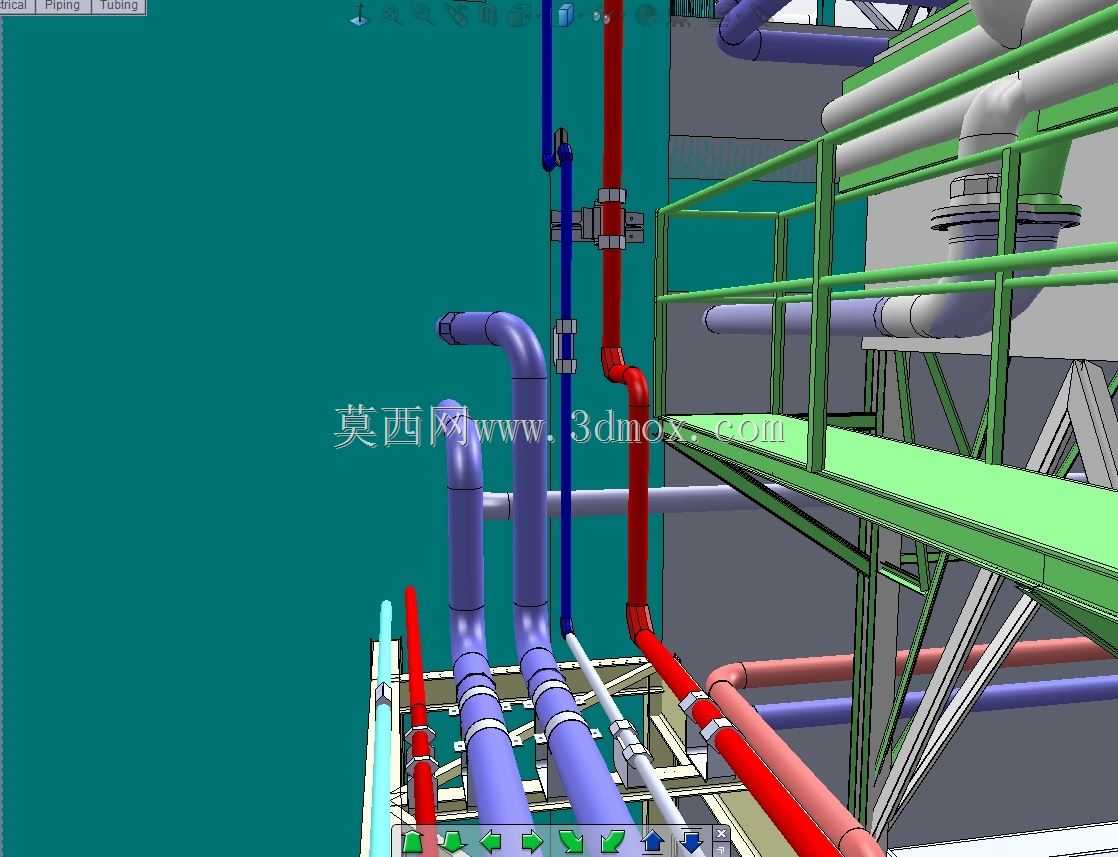

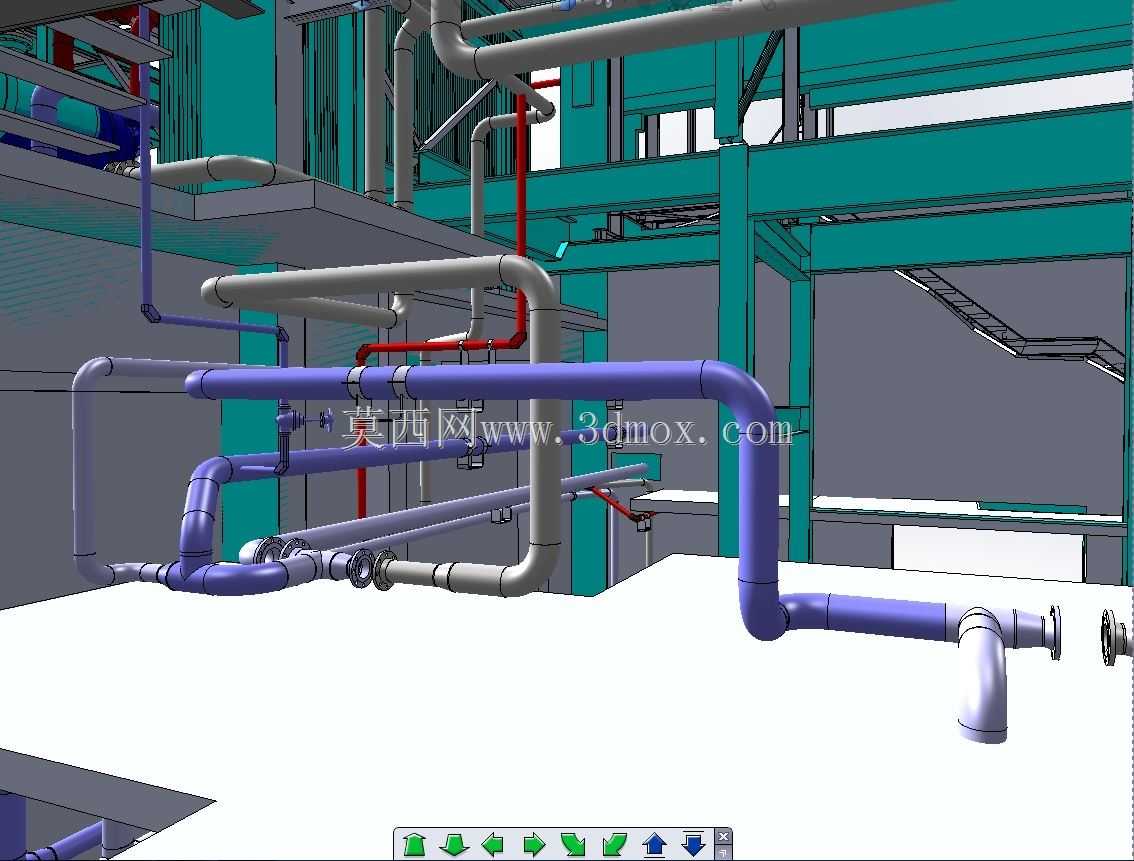

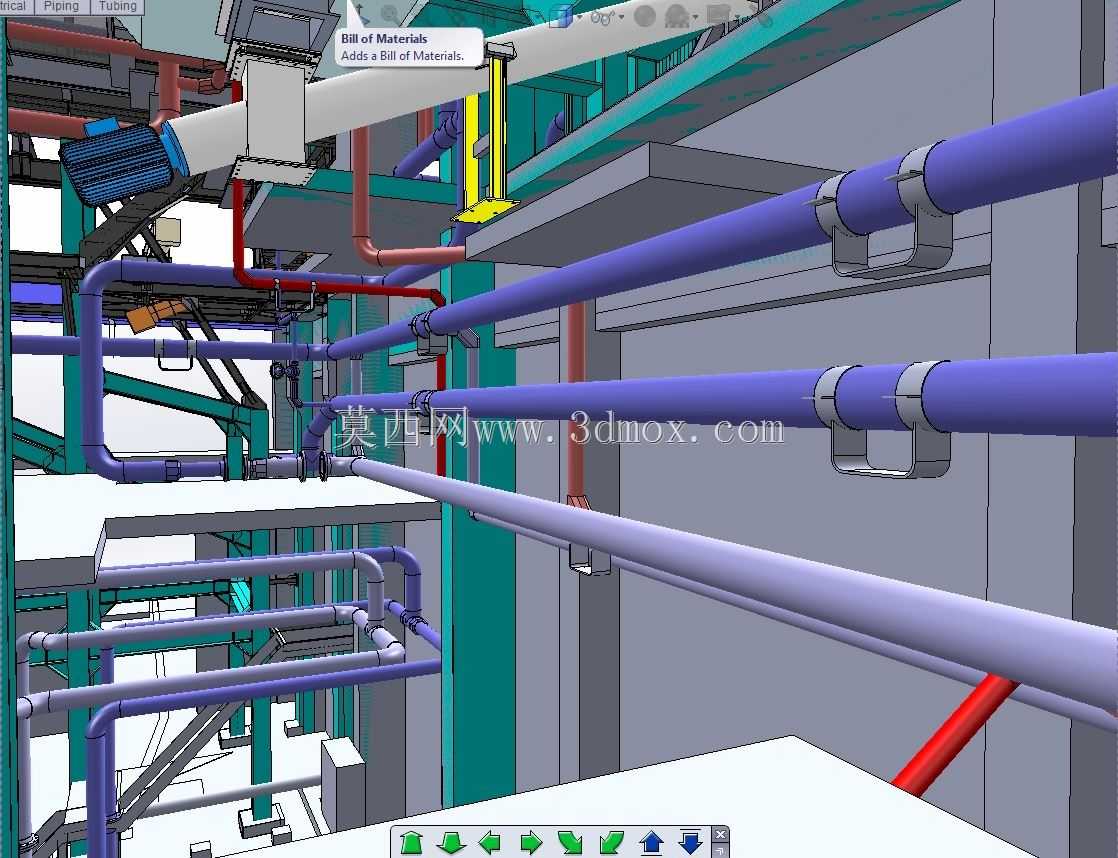

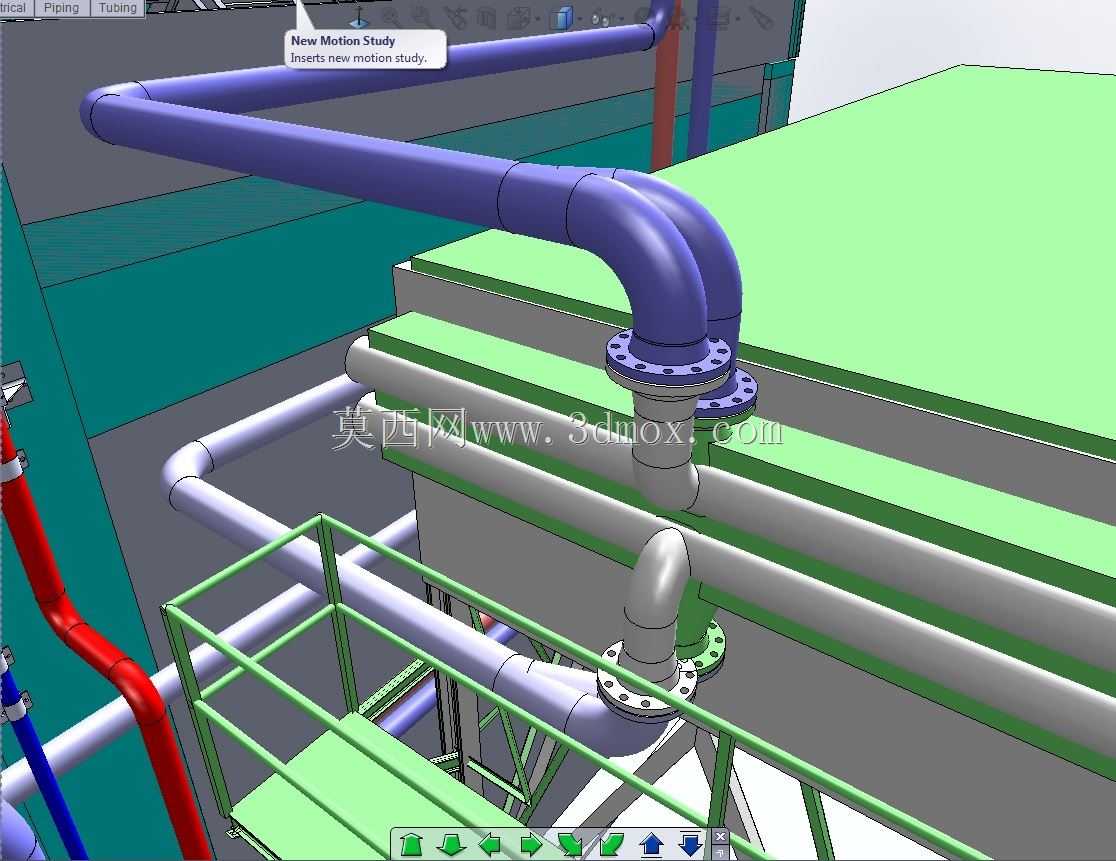

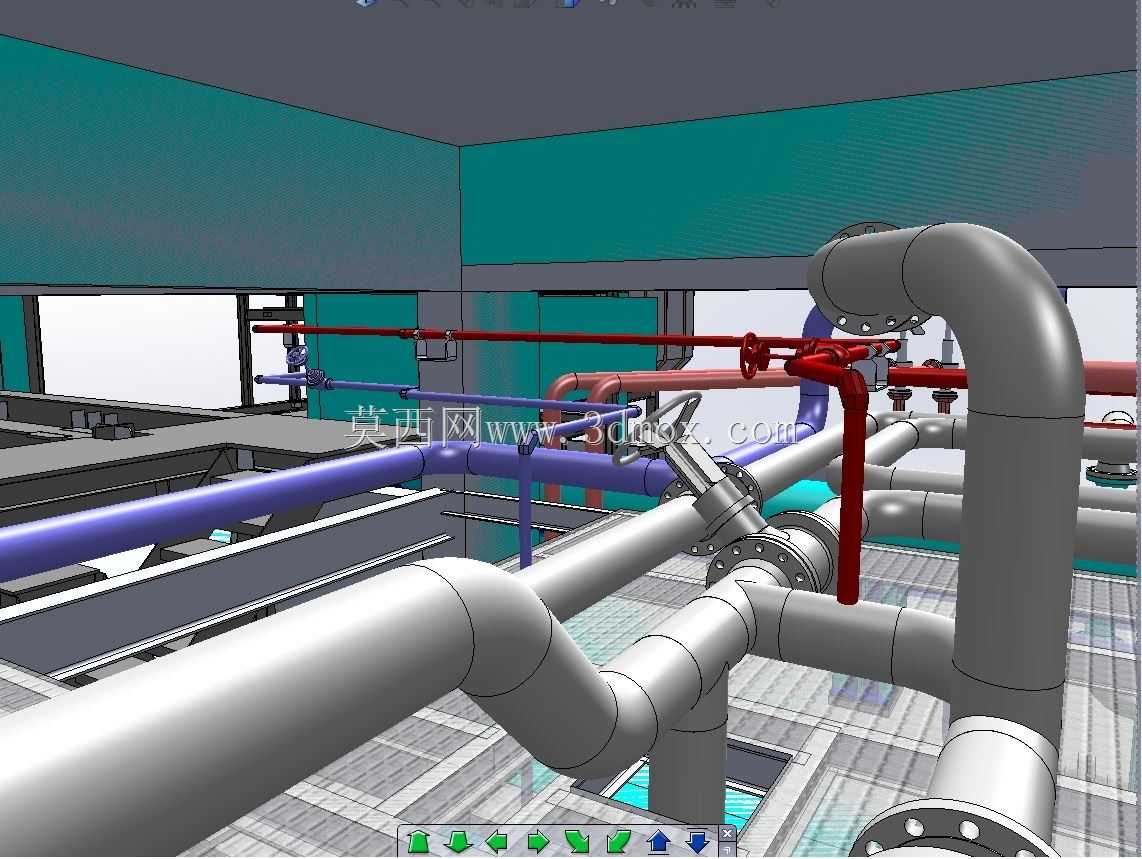

　　管路设计阶段针对不同介质的特性做了差异化选型，高温蒸汽管路采用厚壁无缝钢管，法兰连接处采用金属缠绕垫片密封，适配350℃以内的长期工作温度；循环水管路采用镀锌钢管，管路坡度设置为千分之三，最低点设置排污口，最高点设置自动排气阀，避免管路积气与积垢影响循环效率；控制线缆与动力线缆分层铺设在桥架内，与高温管道的净距保持在300mm以上，避免高温烘烤加速线缆绝缘层老化。所有阀门的操作手柄均朝向巡检通道一侧，操作高度设置在1.2米到1.5米之间，无需登高或探身即可完成开度调节，日常巡检点位的仪表均做了视窗朝向优化，站在巡检通道上即可直接读取压力、温度、流量参数，减少巡检人员的作业动线长度。

　　系统的控制逻辑采用就地+远程双模式设计，就地控制柜设置在设备组旁的巡检通道侧，可在现场完成单设备的启停与开度调节；远程信号接入厂区现有DCS系统，可根据焚烧炉的实时负荷自动调节换热介质流量、真空发生功率，让系统输出的真空度、发电量始终匹配焚烧线的实时工况，富余的电量直接接入厂区内部电网，供厂区其他辅助设备使用，减少厂区对外网的用电依赖。整套系统的外轮廓尺寸适配现有厂房的层高与通道宽度，设备最高点距离厂房行车梁底的净距保留1.8米的检修空间，设备侧面与厂房墙体的距离保留1.2米的检修通道，满足日常运维的部件更换、清灰作业的空间需求，不会遮挡原有焚烧线的消防通道与应急逃生路线。
