带供暖换热模块的焚烧厂成套装置

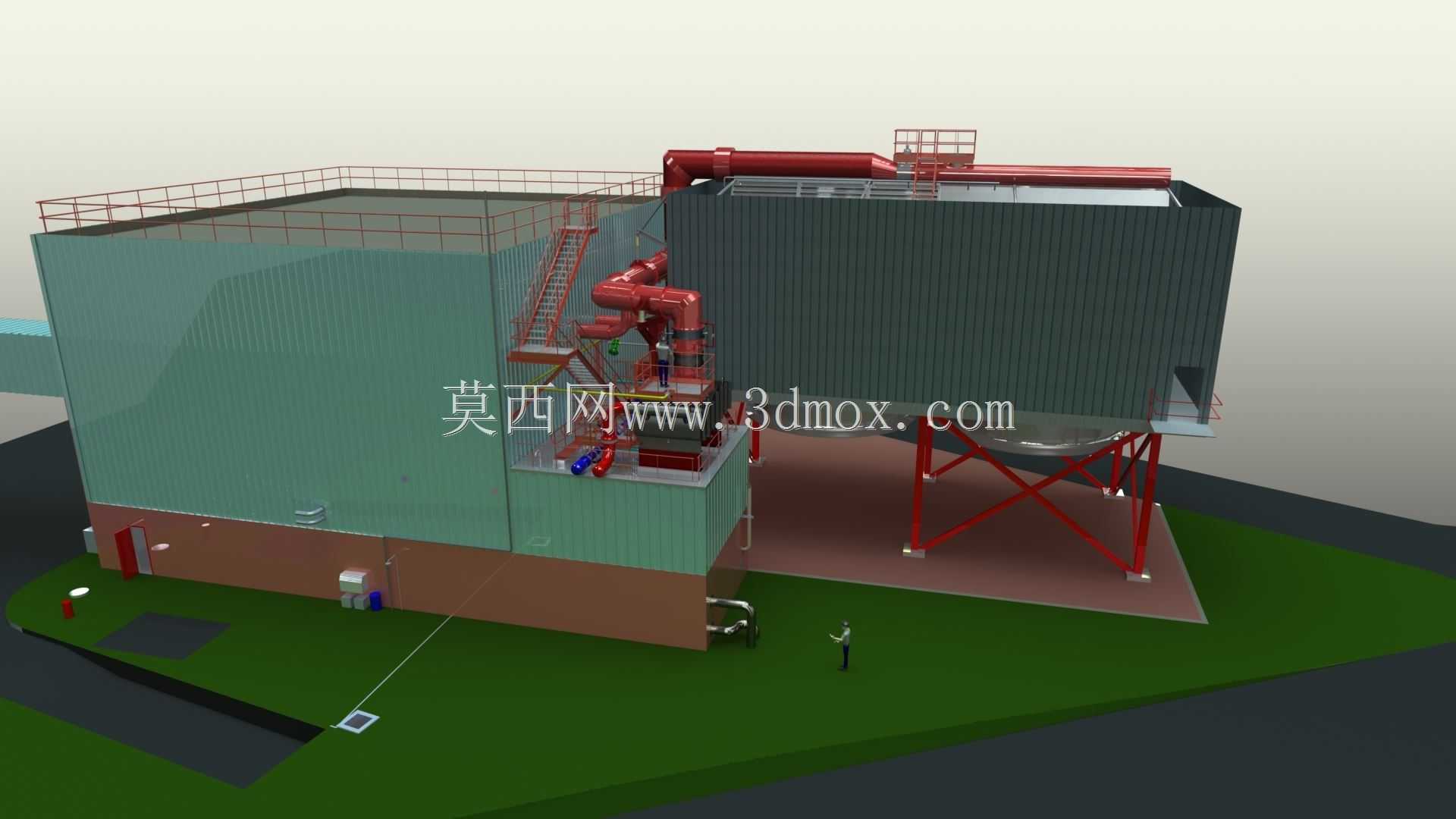

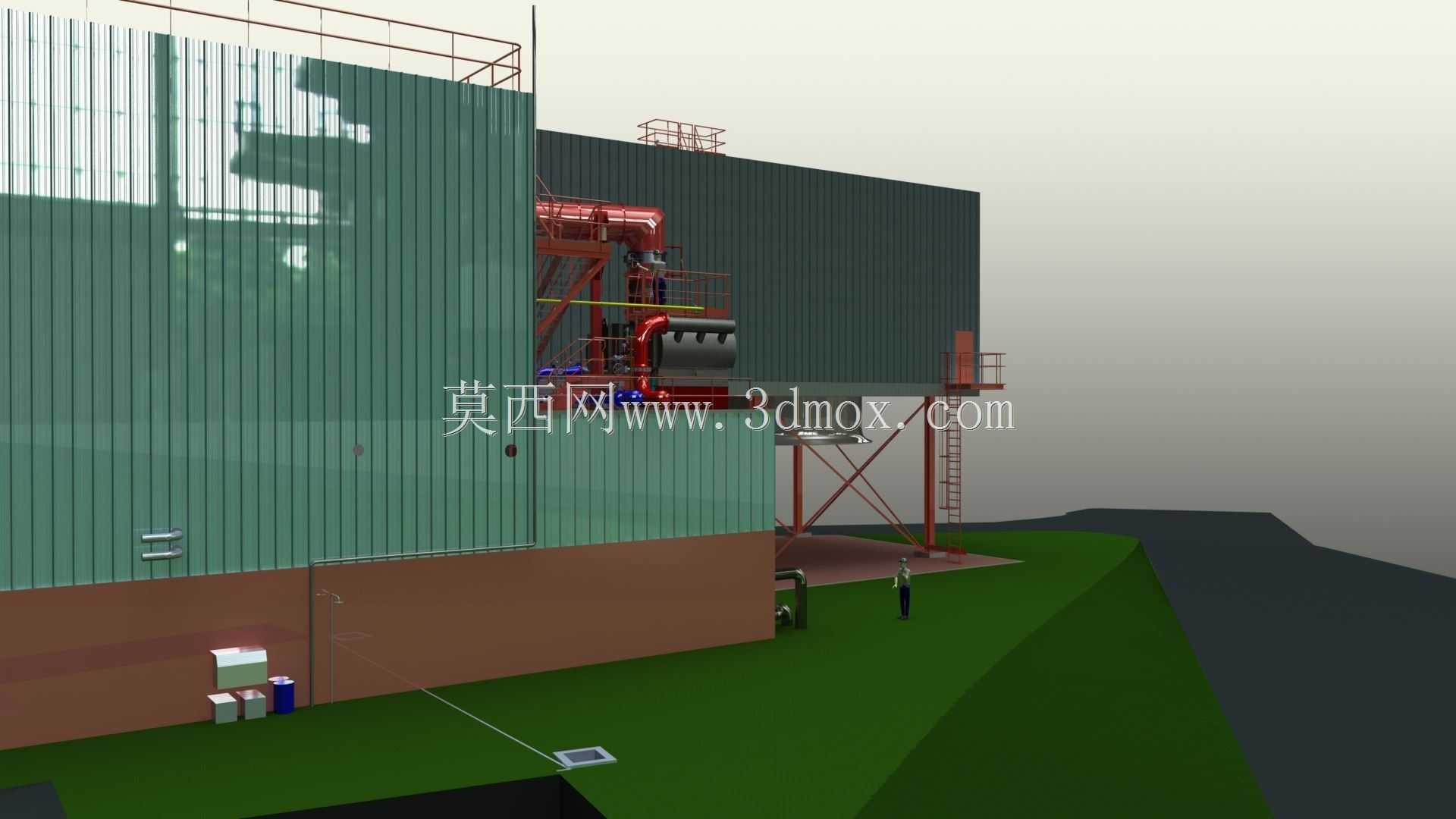

　　这套装置面向城市固废处置场景搭建，核心是在原有焚烧处理单元基础上增设中压换热模块，对接城市公共供暖管网，实现焚烧余热的资源化回收，打破传统焚烧厂仅做末端处置的功能局限，让焚烧过程产生的多余热量能够转化为市政供暖热源，提升整体能源利用效率。整套装置采用模块化分区布局，所有核心处理设备、换热单元、管路阀组都集成在封闭厂房结构内，一方面减少露天布置带来的设备腐蚀、温变损耗，另一方面也能降低运行过程中的噪音、扬尘对外界的影响。从结构设计来看，厂房主体采用钢结构承重体系，外墙搭配压型彩钢板做围护，不同功能区域做了明确的物理分隔：焚烧主反应区设置在大跨度封闭空间内，预留了设备检修的吊装空间与巡检通道；换热模块紧邻烟气出口段布置，

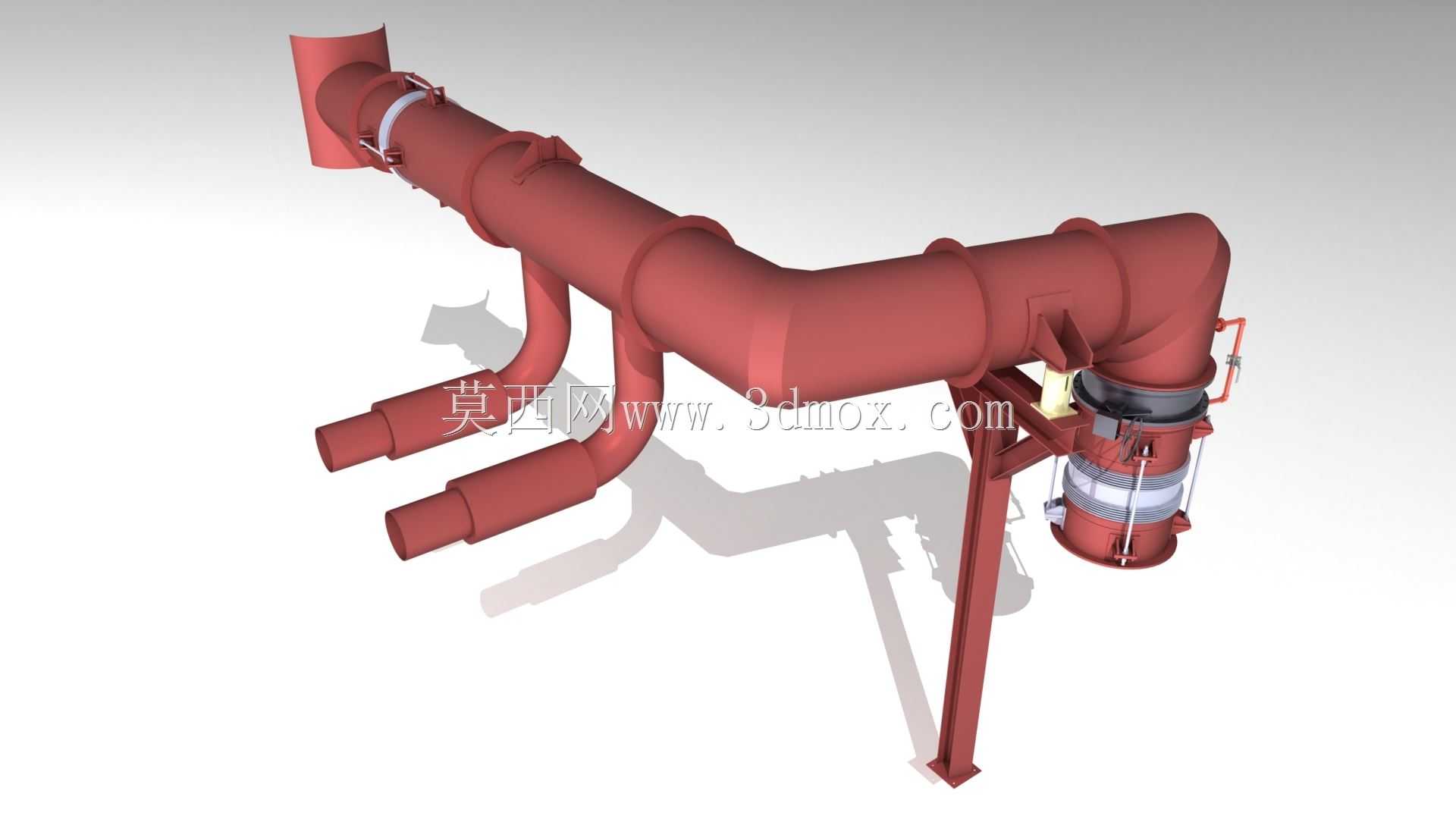

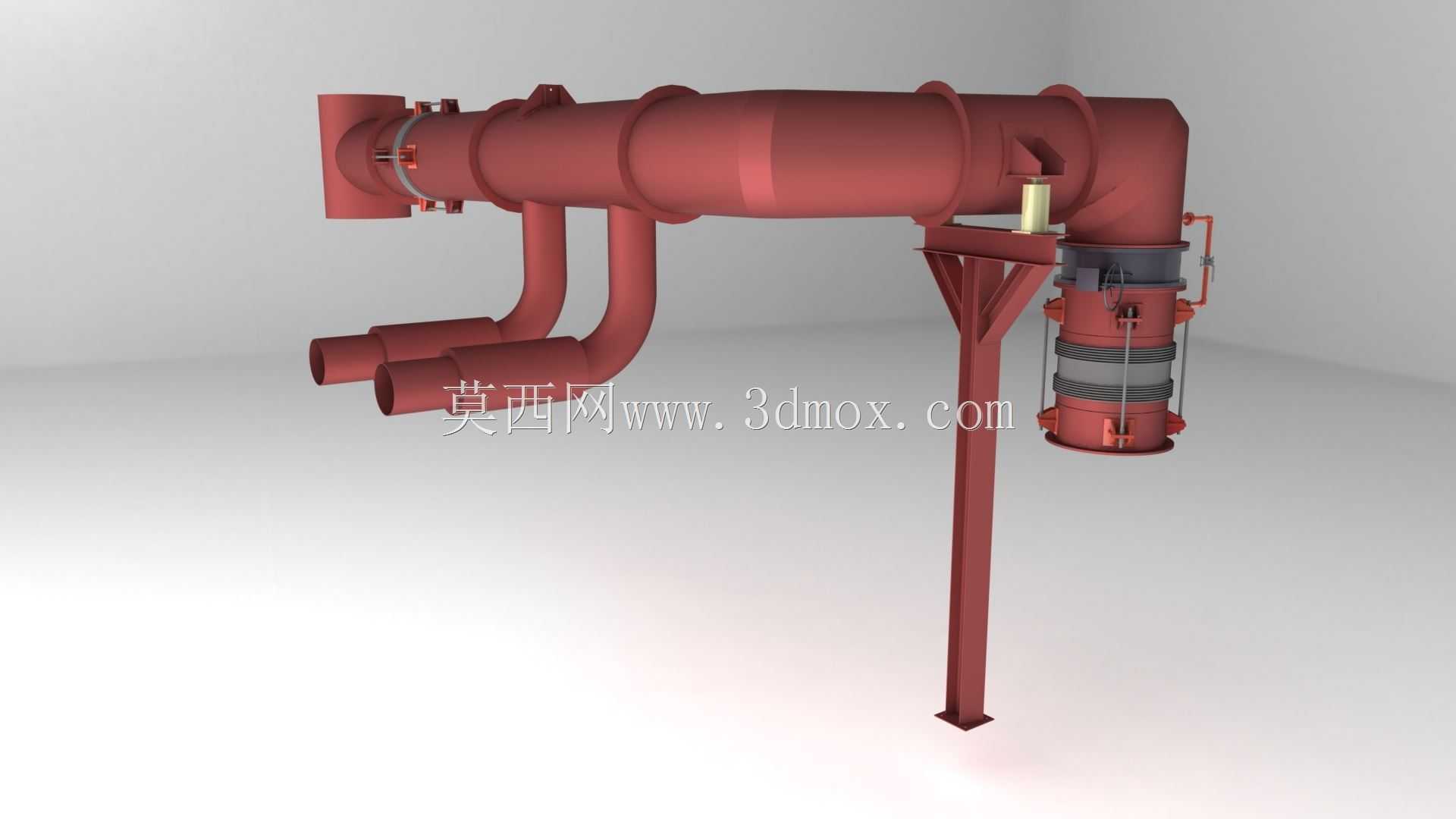

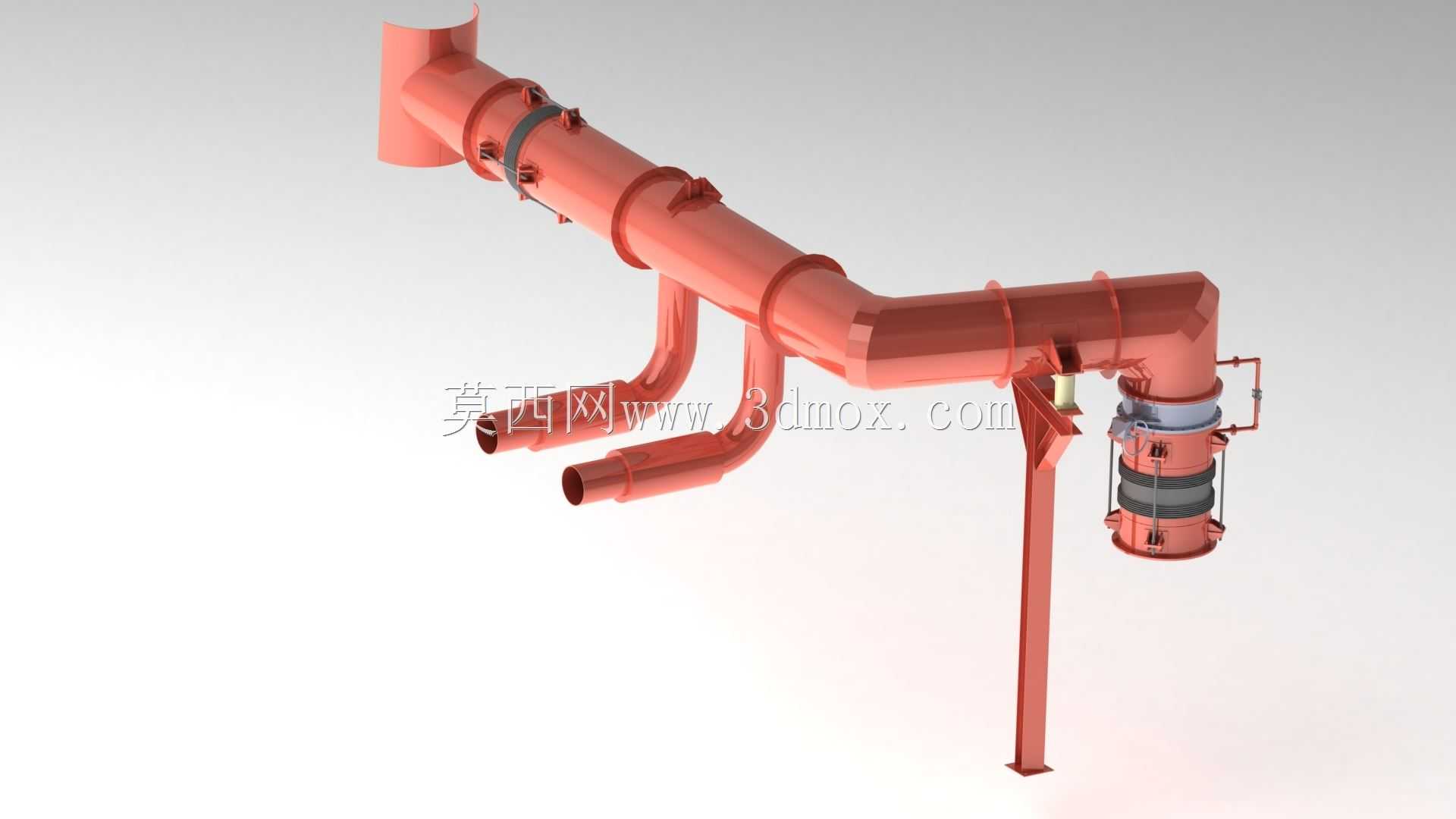

　　缩短高温烟气的输送路径，减少管路沿程热损失，中压换热器的接口位置做了加强筋补强，适配供暖管网的压力等级要求，进出口都配置了截止阀、调节阀与旁通管路，方便检修时切断介质通路，不影响整套系统的基础运行。管路系统做了分层排布设计，大口径高温烟气管道从焚烧单元顶部接出，顺着钢结构支架走向接入换热模块，管道外部做了保温层包覆，减少热量散失；工艺水、供暖循环水管道沿厂房立柱侧边排布，设置了专门的管廊支架，不同介质的管道用颜色做区分，方便后期运维识别，管道转弯处、变径位置都做了应力释放设计，避免热胀冷缩带来的焊缝开裂问题。电气系统分为高压、低压两个独立分区，高压供电单元靠近厂房侧部进线位置设置，做了独立的封闭隔间，满足高压设备的安全防护距离要求；

　　低压控制回路沿桥架铺设到各个设备点位，现场设置了就地操作箱，同时预留了中控系统的通讯接口，可接入厂区整体的自动化管控平台。现场还配套了爬梯、检修平台与安全护栏，所有高空操作位置的护栏高度都符合安全规范要求，平台踏板采用防滑花纹钢板，爬梯设置了护笼，保障巡检人员的操作安全。安装边界方面，整套装置的占地尺寸适配中小型固废处置场站的用地条件，厂房基础采用钢筋混凝土独立基础，换热设备、焚烧单元的基础都做了减震处理，避免运行振动传递到周边建筑；设备进场安装时可按模块拆分运输，现场仅需完成模块间的管路对接、电气接线即可，大幅缩短现场施工周期。针对不同区域的气候特点，围护结构可调整保温层厚度，北方寒冷地区可加厚外墙保温，

　　避免冬季厂房内部温度过低影响设备运行，南方多雨区域则可加强屋面与外墙的防水密封设计，减少雨水渗漏对设备的侵蚀。整套设计兼顾了处置功能与余热利用需求，结构布局紧凑，运维通道顺畅，能够在满足固废焚烧处理环保要求的前提下，最大化回收余热资源，适配城市集中供暖区域的固废处置项目建设需求。
