建筑供暖公用设施输水管道系统

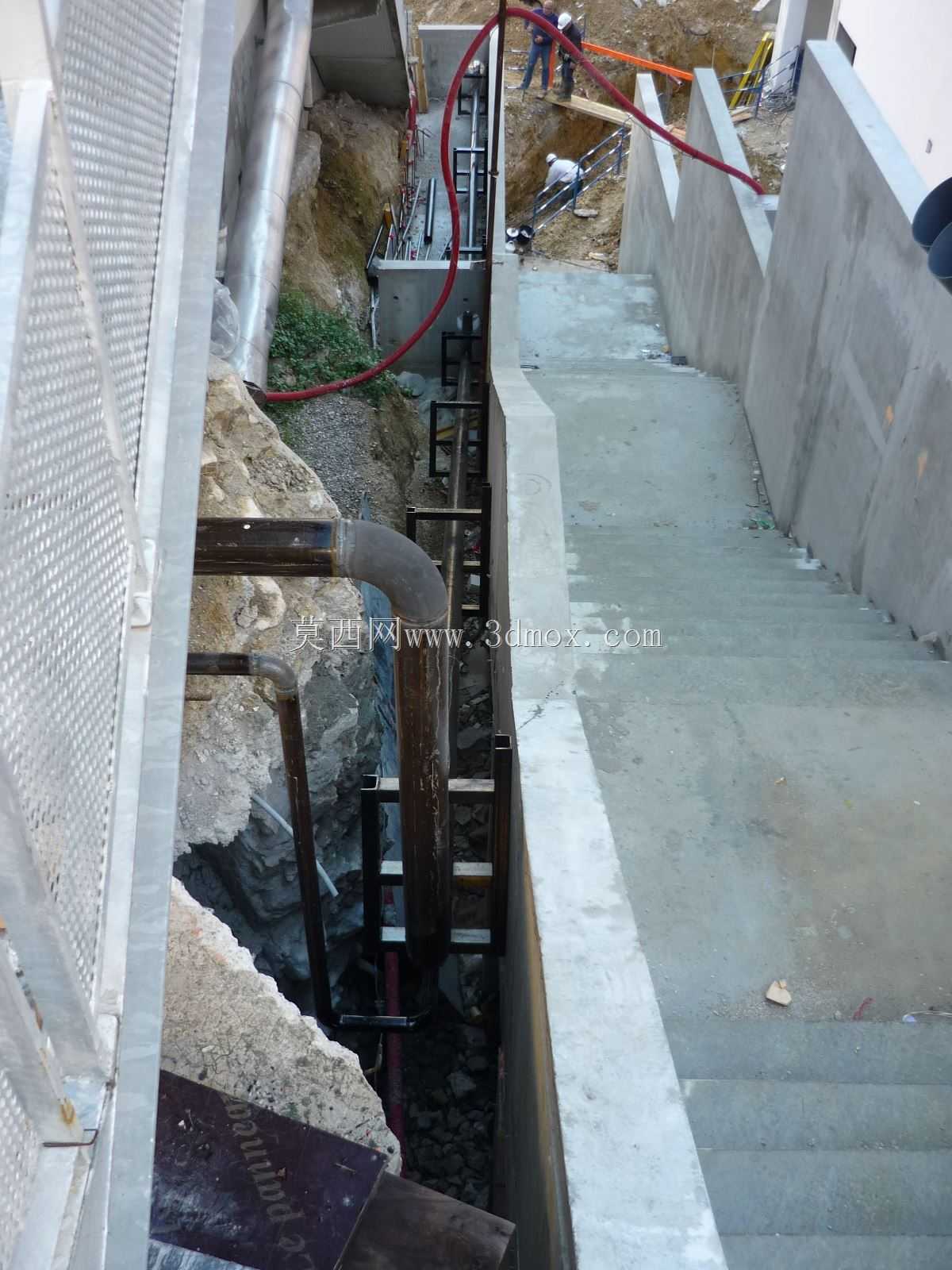

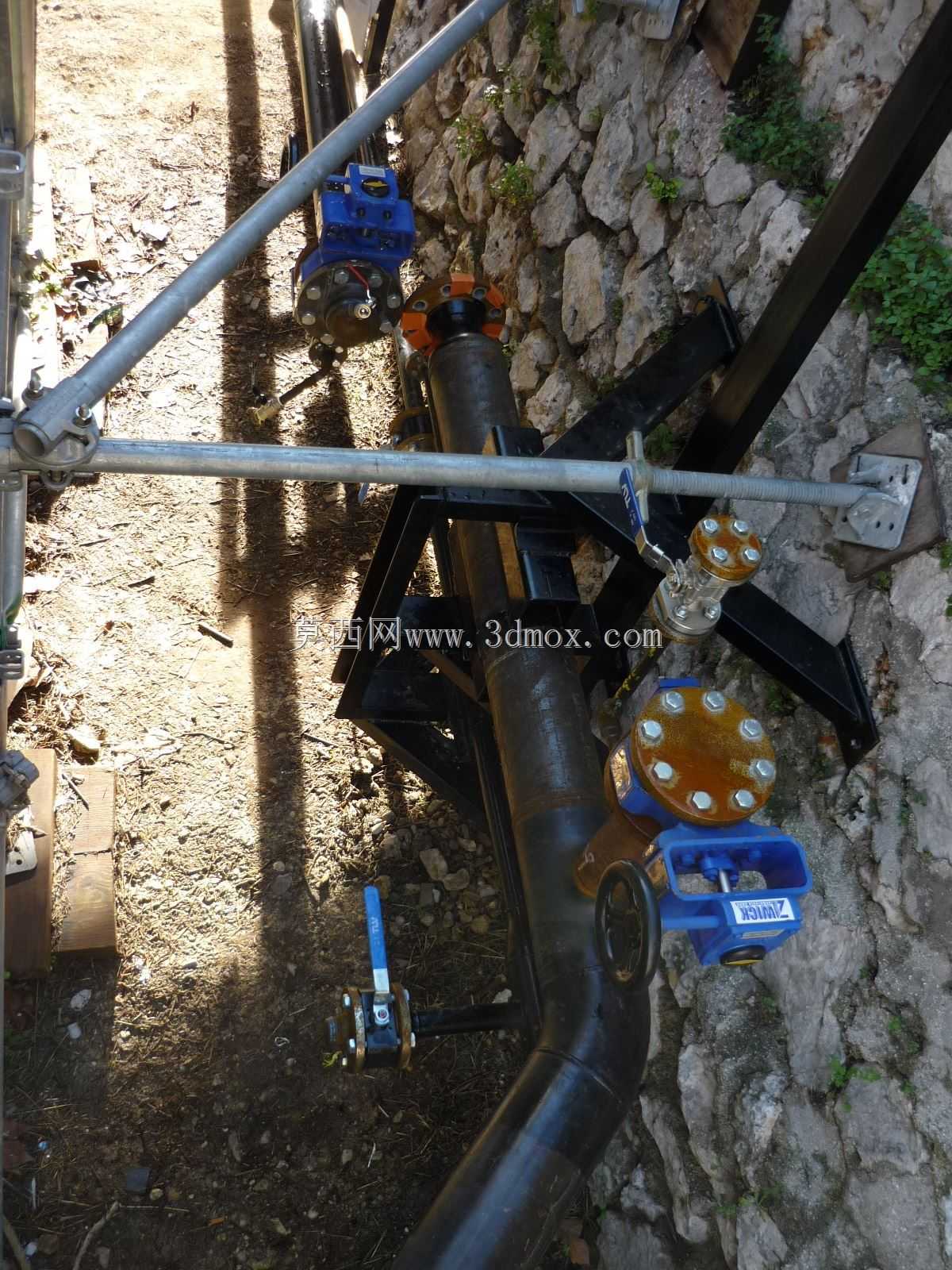

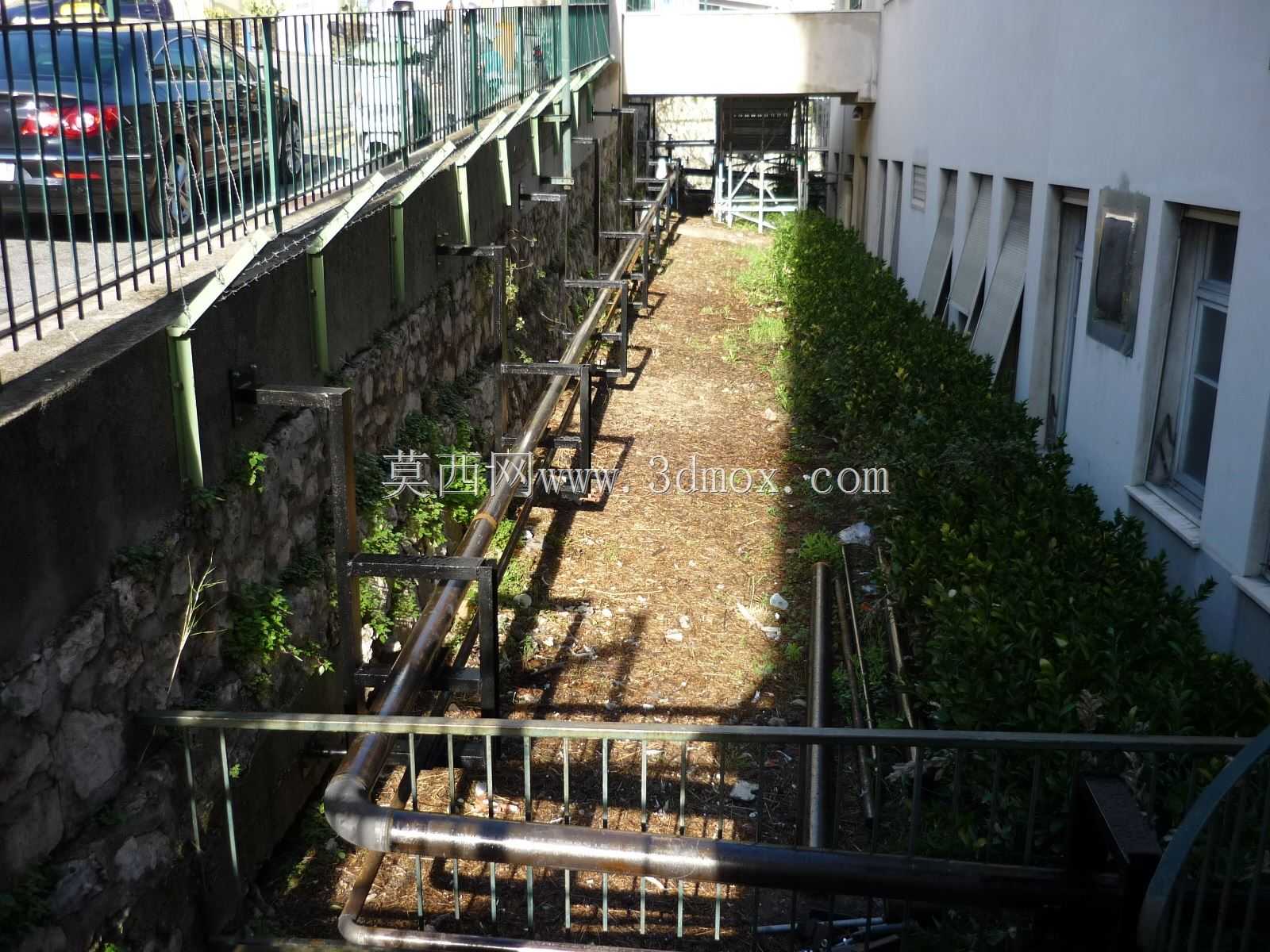

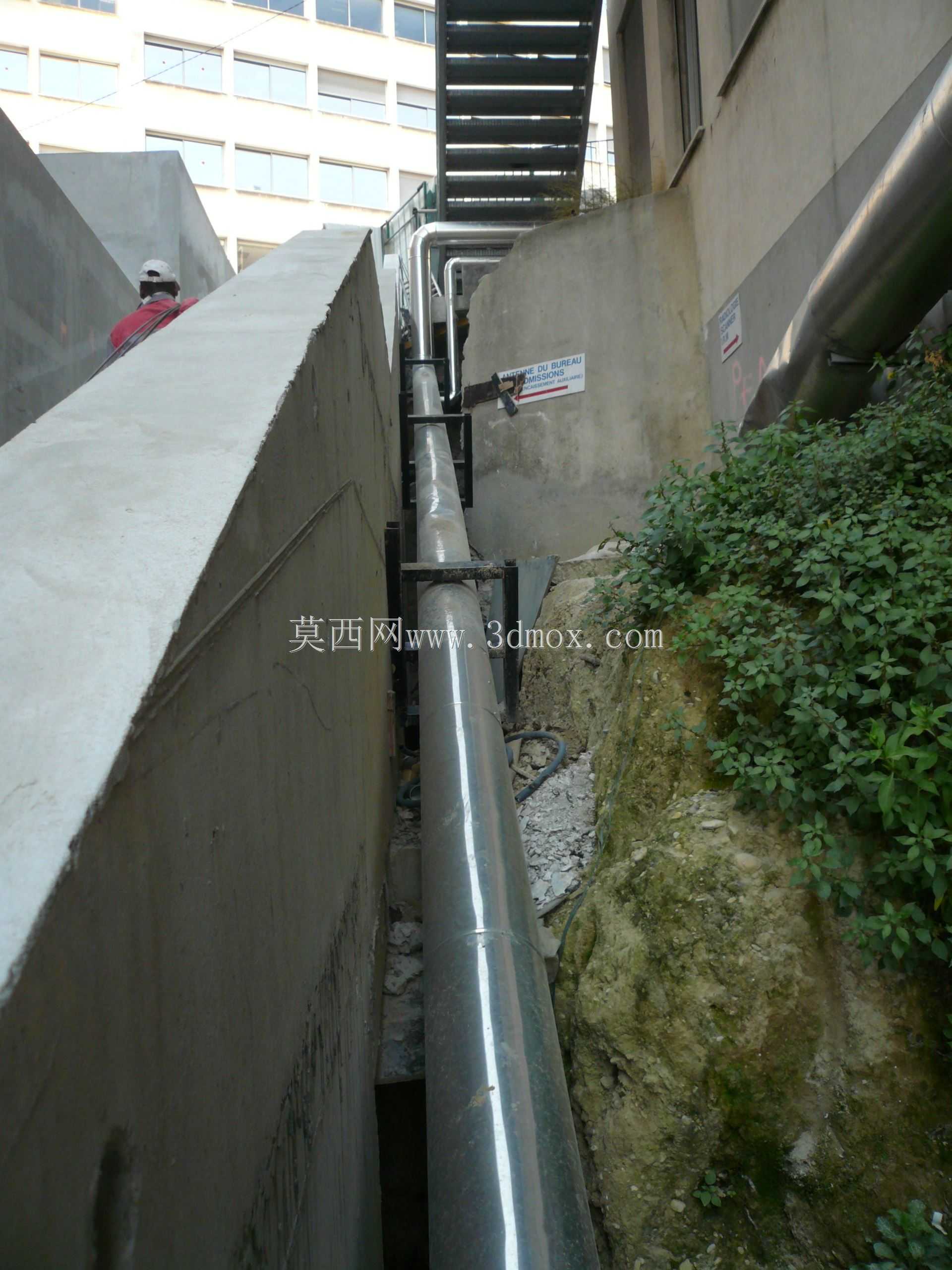

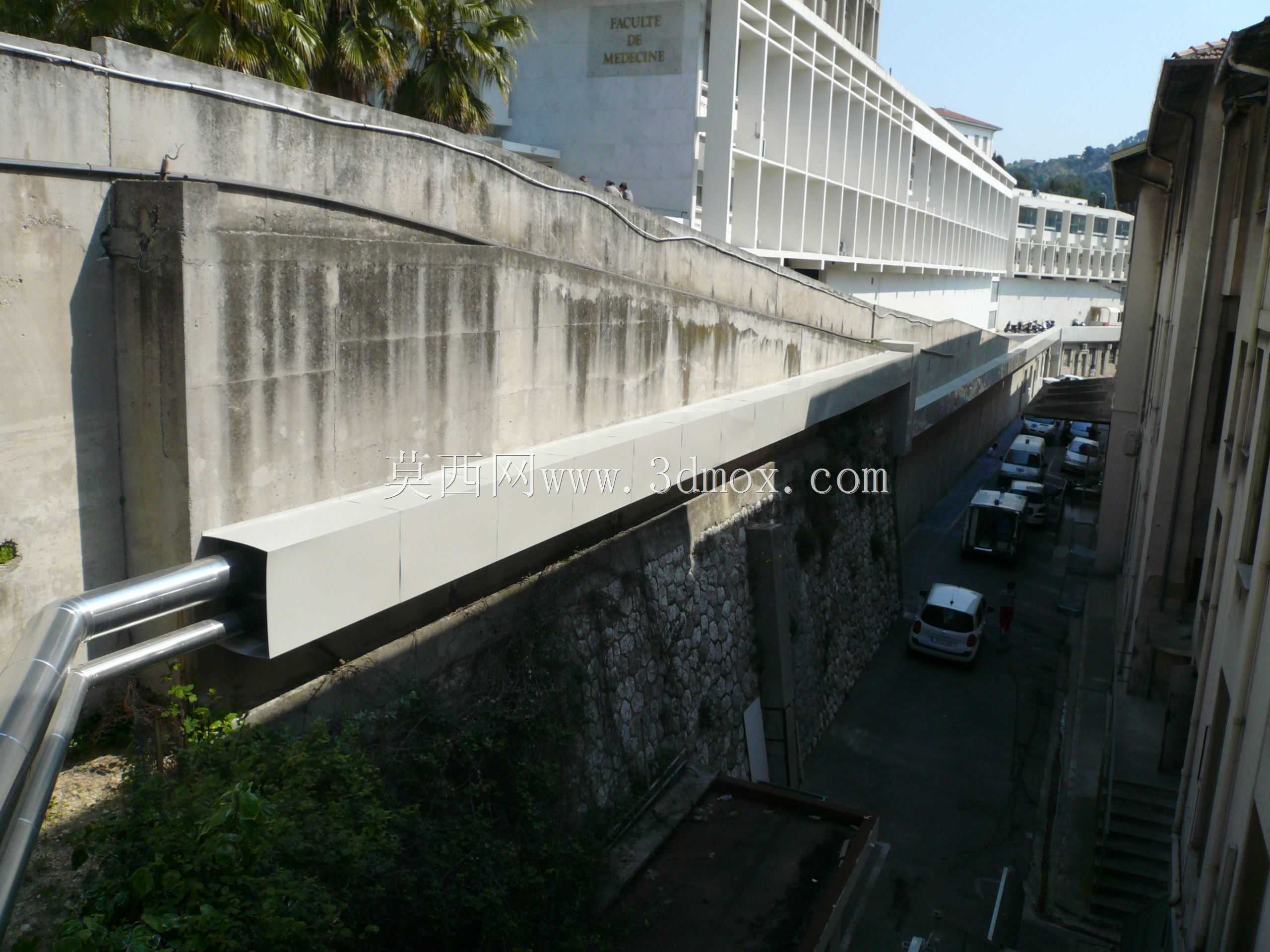

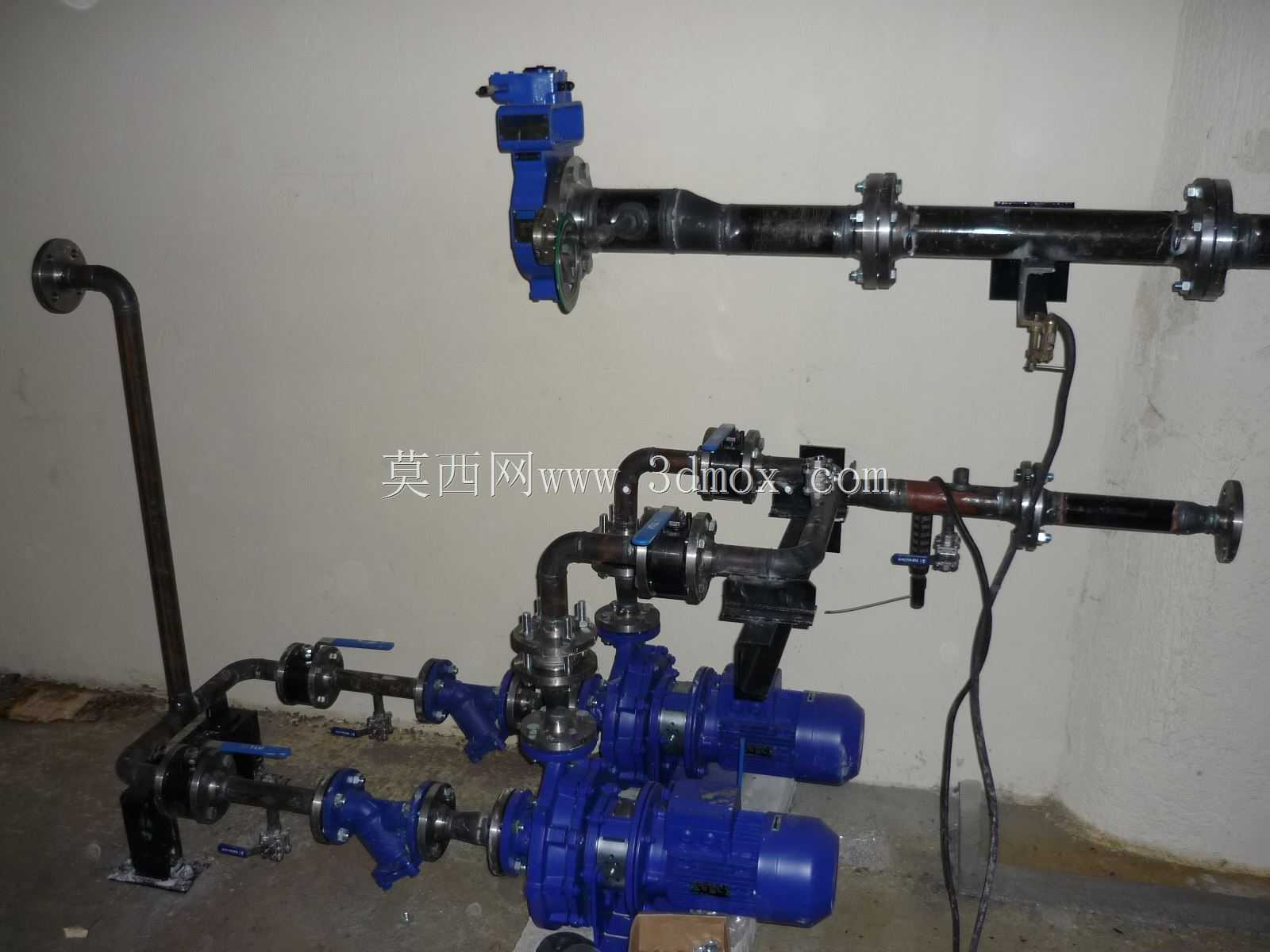

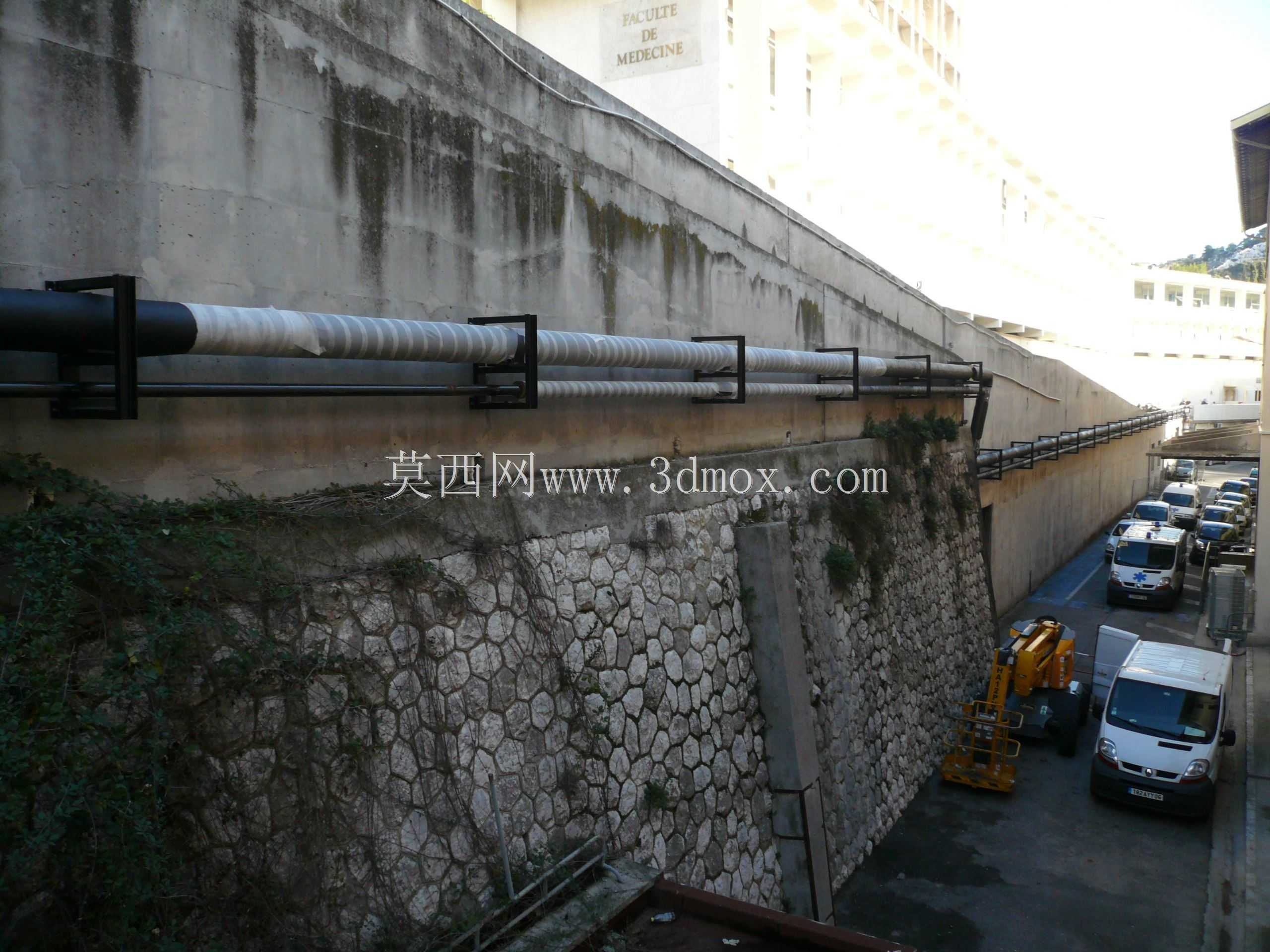

　　在民用与工业建筑的公用配套系统搭建中，冷热介质输送管网是保障建筑基础功能运行的核心脉络，这套管道系统主要承担热水、冷凝水的定向输送任务，对接建筑内部供暖回路与公用介质分配节点，把热源端产出的热水输送到各个供暖末端，同时把换热后产生的冷凝水导回回收管路，避免介质跑冒滴漏造成的热能损耗与管路积水问题。从实际工程落地的角度看，这套管网的排布完全贴合建筑外部管廊的走线逻辑，所有管路的转弯半径、支吊架间距都遵循流体输送的阻力优化原则，减少介质在管内流动的沿程阻力，降低循环泵的输出负载。管路上集成的阀门组件分别承担关断、调节、泄压的不同功能，靠近建筑接入端的主关断阀采用大通径结构，满足检修时快速截断介质通路的需求；

　　分支管路上的调节阀可以根据不同区域的供暖负荷调整介质流量，平衡各个回路的压损；管路高点设置的排气阀、低点设置的排污阀，解决管网充水时的气堵问题与长期运行的杂质沉积问题。配套的仪表组件分别布置在管路进出口与关键分支节点，实时监测管内介质的压力、温度参数，给运维人员提供系统运行的直观数据，一旦出现压力异常波动可以快速定位故障管段，避免泄漏、爆管等风险影响建筑正常供暖。设计这套管路系统的时候，首先要核算建筑整体的供暖热负荷，根据总热负荷计算所需的介质总流量，再匹配对应通径的主管路规格，避免管径过小造成流速过高带来的管路振动与噪音问题，也避免管径过大造成的材料浪费与循环效率下降。管路的排布要避开建筑的结构承重梁、

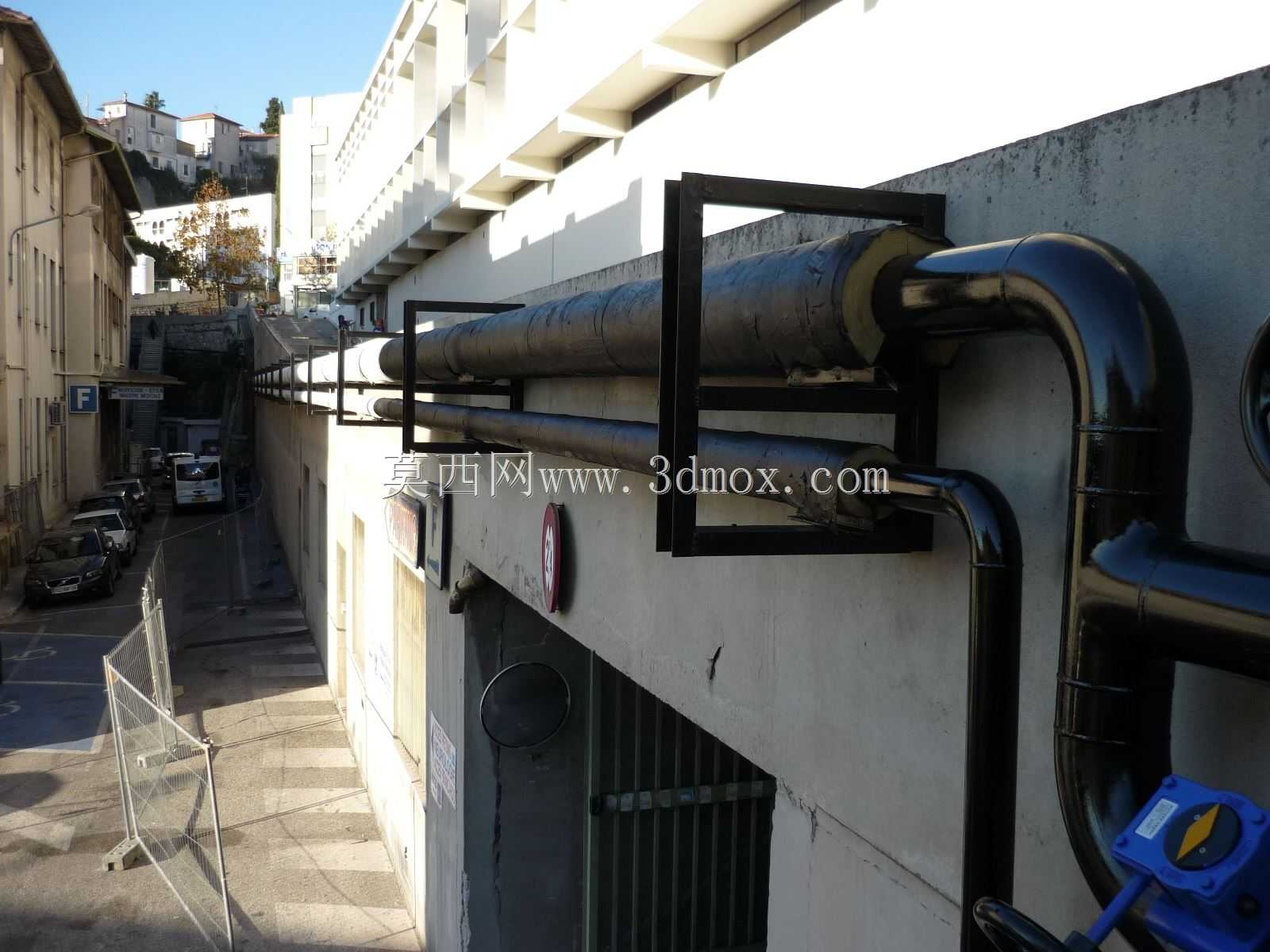

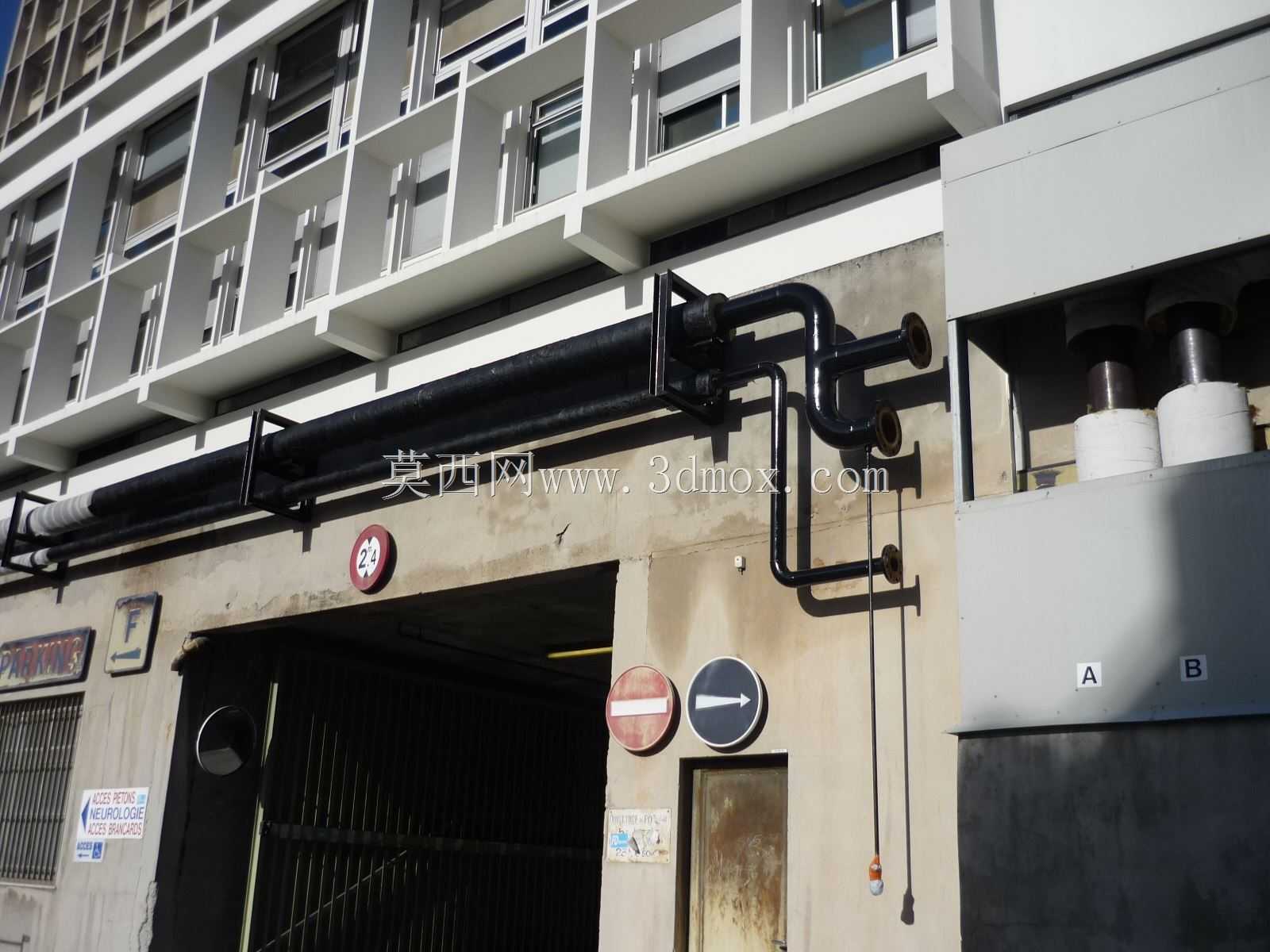

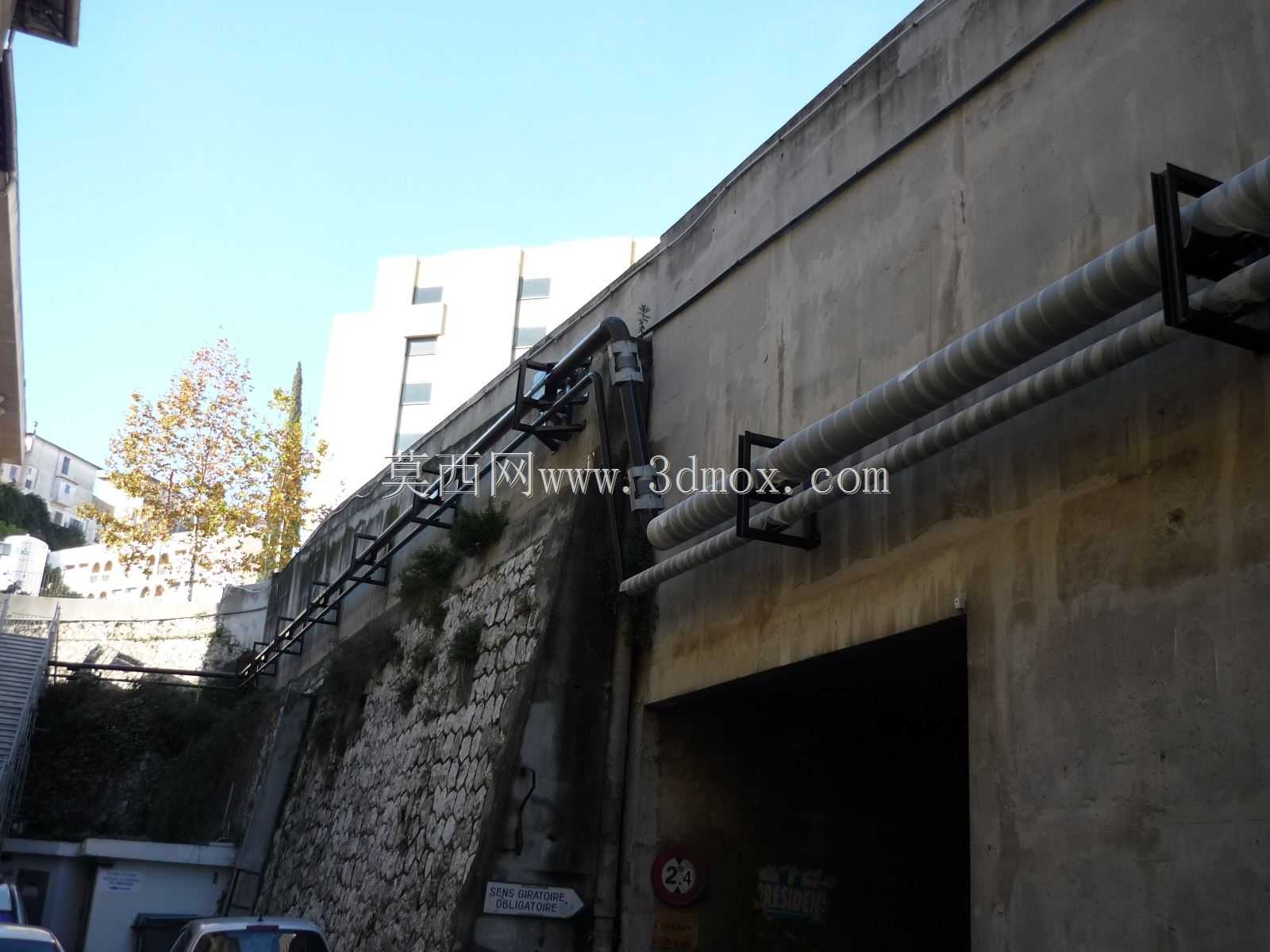

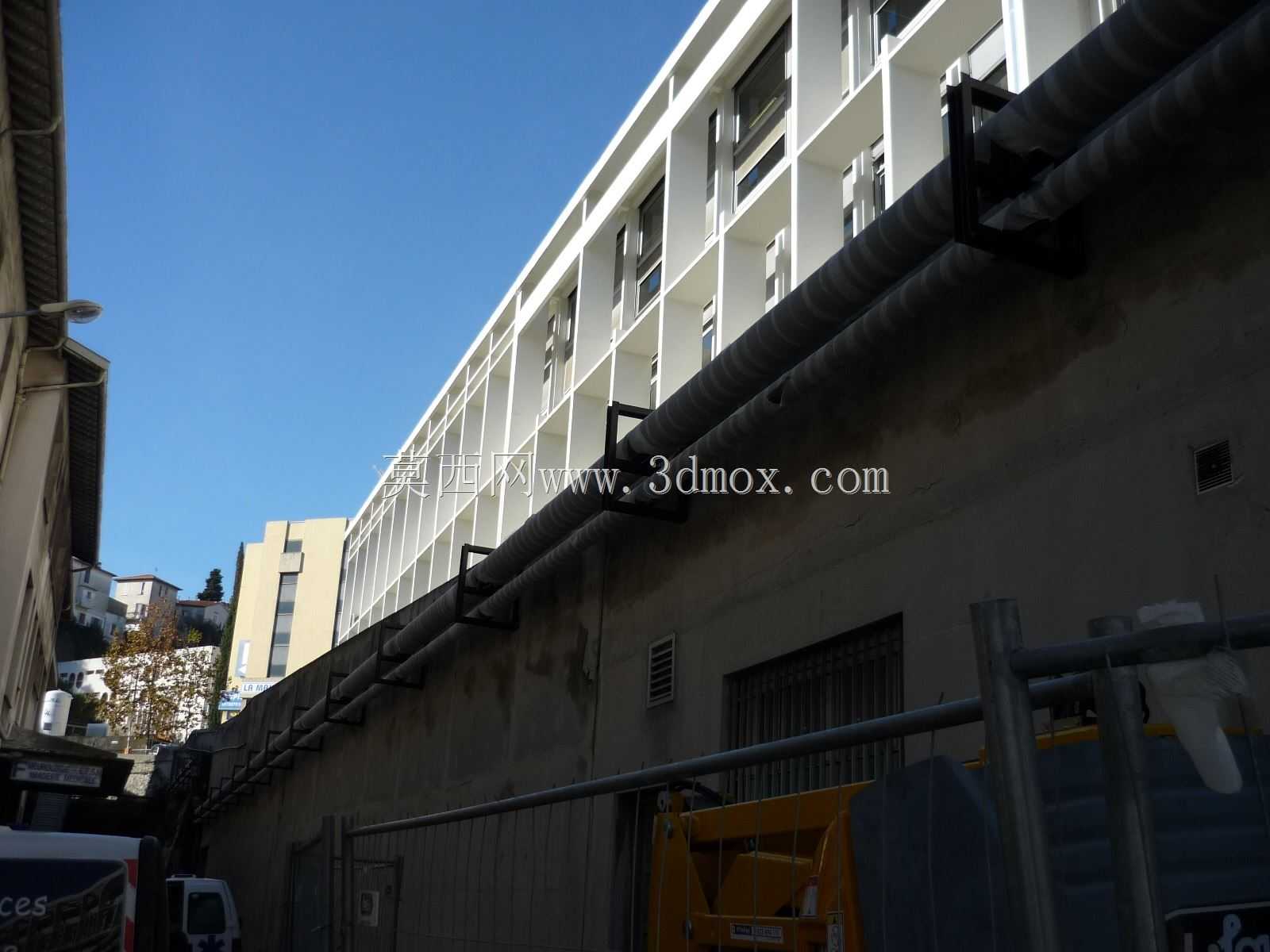

　　其他专业的管线（比如电缆桥架、通风风管、给排水管路），预留足够的安装操作空间，阀门的手轮位置要朝向运维人员便于操作的一侧，仪表的显示面要正对巡检通道，不需要额外攀爬或者探身就能读取数值。安装边界方面，管路与建筑外墙的接入点要做柔性防水套管处理，避免建筑沉降造成管路剪切断裂，管路支吊架采用减震垫片隔离，降低介质流动产生的振动传递到建筑结构上；所有管路连接部位的密封件要适配热水与冷凝水的温度工况，长期运行下不会出现老化渗漏。不同功能的管路采用差异化的标识涂装，热水管采用红色标识、冷凝水管采用绿色标识，管路上标注介质流向箭头，方便后期运维改造时快速识别管路属性。这套管网的结构拆分完全符合现场装配式安装的逻辑，

　　每一段管段的长度都适配常规运输与吊装的尺寸限制，法兰连接的位置都预留了螺栓紧固的操作空间，不需要在现场进行大量的焊接作业，降低现场施工的安全风险与安装周期。在管路的变径位置采用偏心异径管结构，避免管内形成气塞影响介质流动，转弯位置采用长半径弯头，相比短半径弯头能降低30%左右的局部阻力，长期运行下的能耗优势十分明显。管路上的仪表安装都配套了检修截止阀，更换仪表的时候不需要排空整个管网的介质，只需要关闭对应位置的截止阀就能完成操作，大幅减少检修时的介质损耗与停机时间。从三维建模的角度看，这套系统的建模过程需要严格匹配管路的中心线走向，所有组件的接口坐标要完全对齐，避免出现装配错位导致的干涉问题；建模时要同步考虑管路的保温层厚度，预留保温层安装的空间，避免保温施工时与周边管线、结构发生碰撞。对于管路的应力补偿，在长直管路段设置了自然补偿弯管，吸收介质温度变化带来的管路热胀冷缩变形，不需要额外加装补偿器就能满足管路的形变需求，降低系统的部件数量与后期维护点。
