室外工业锅炉房成套工艺装置结构设计

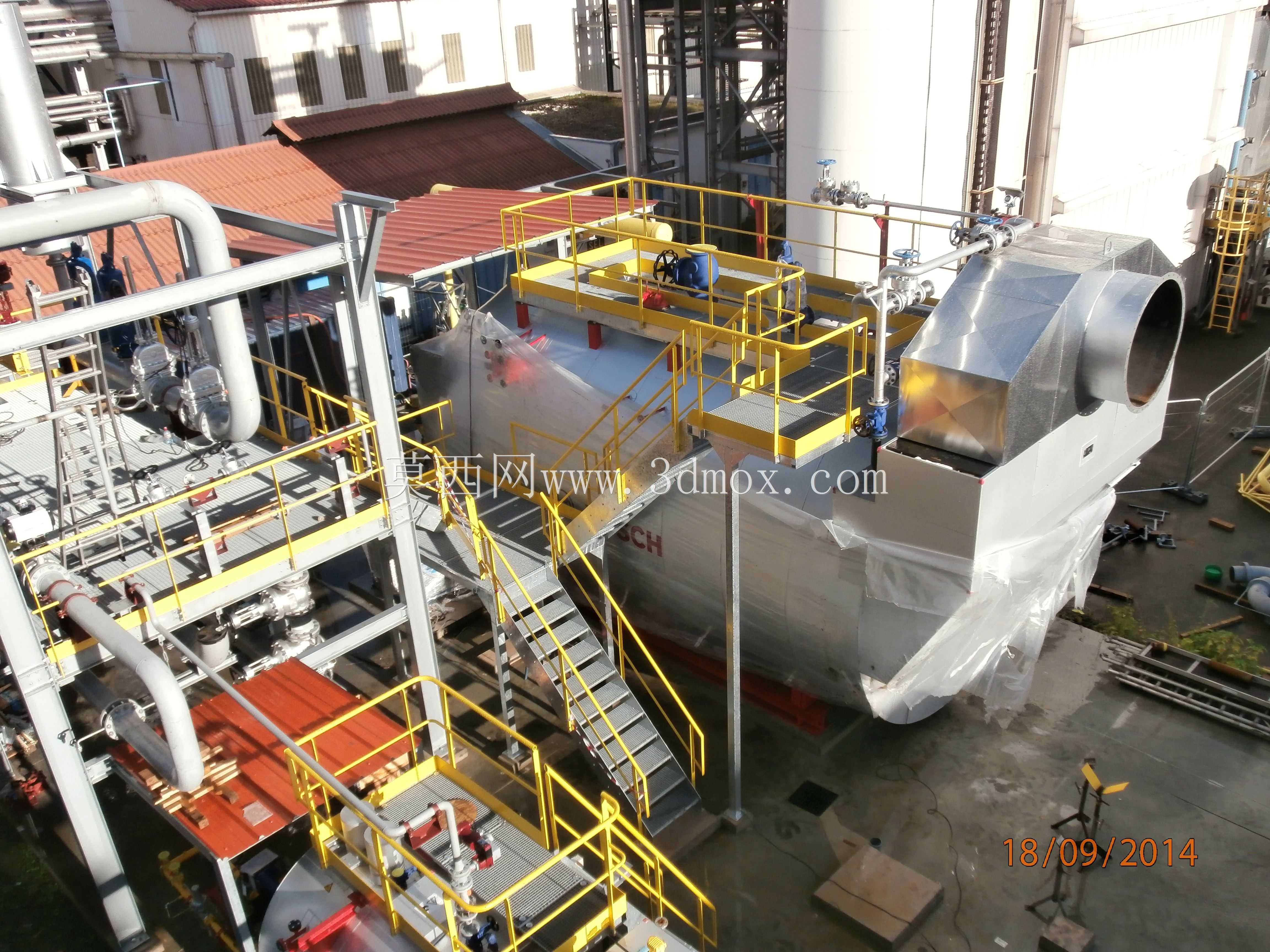

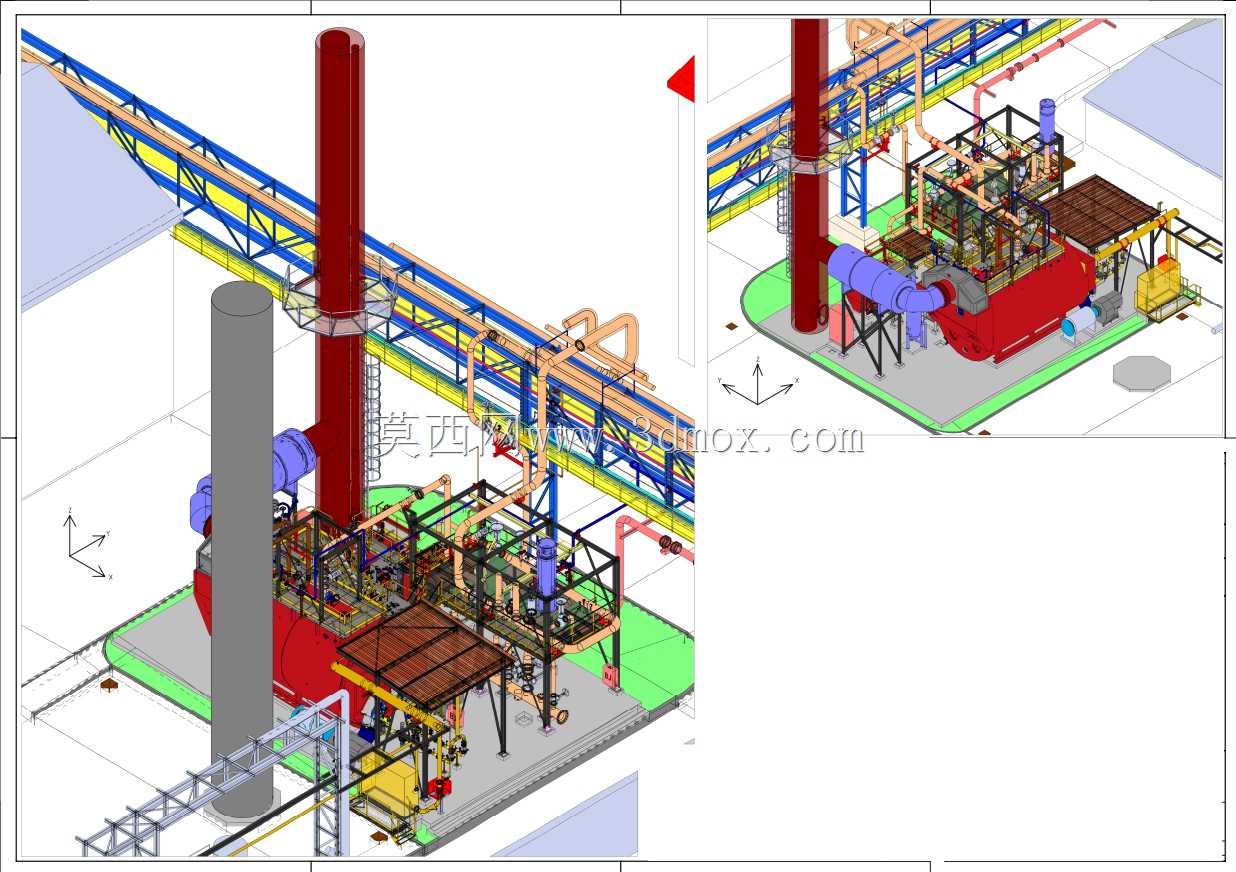

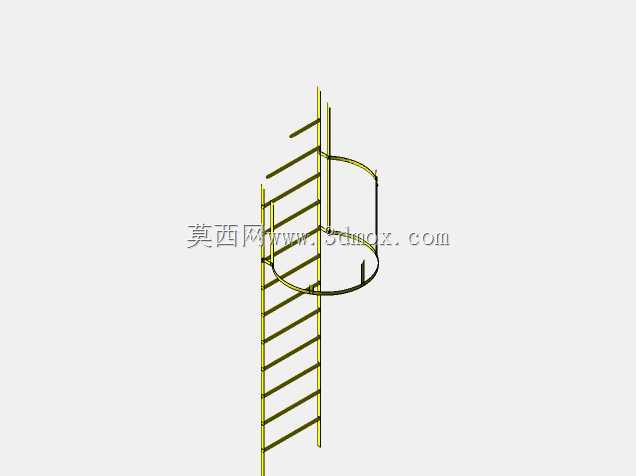

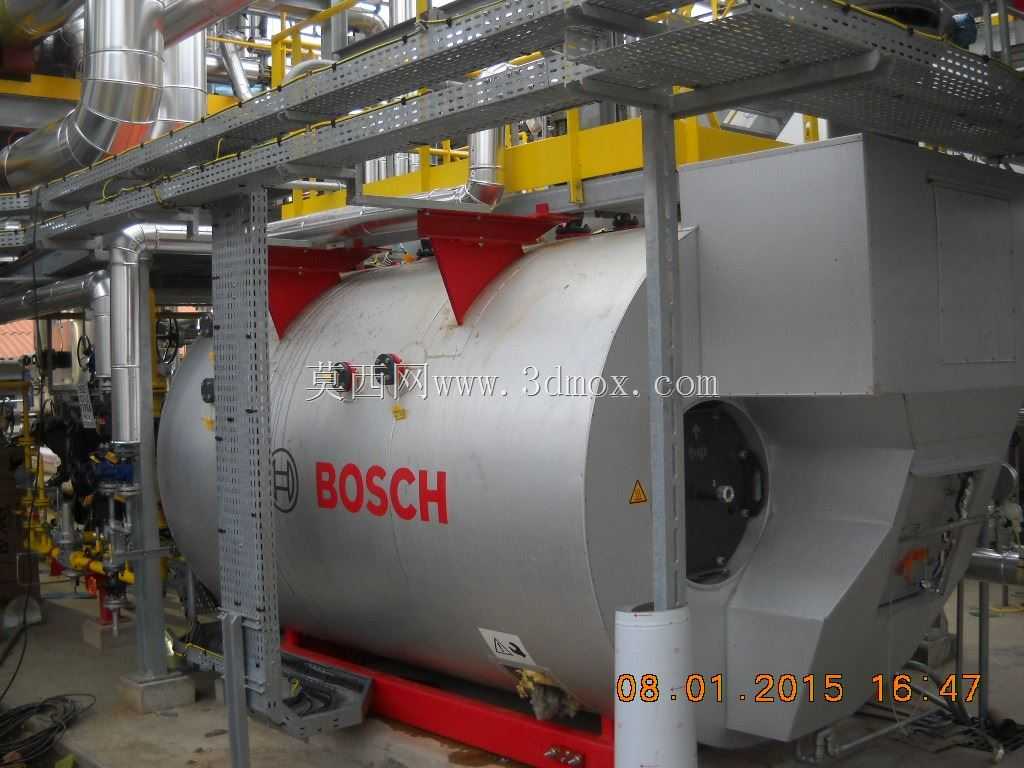

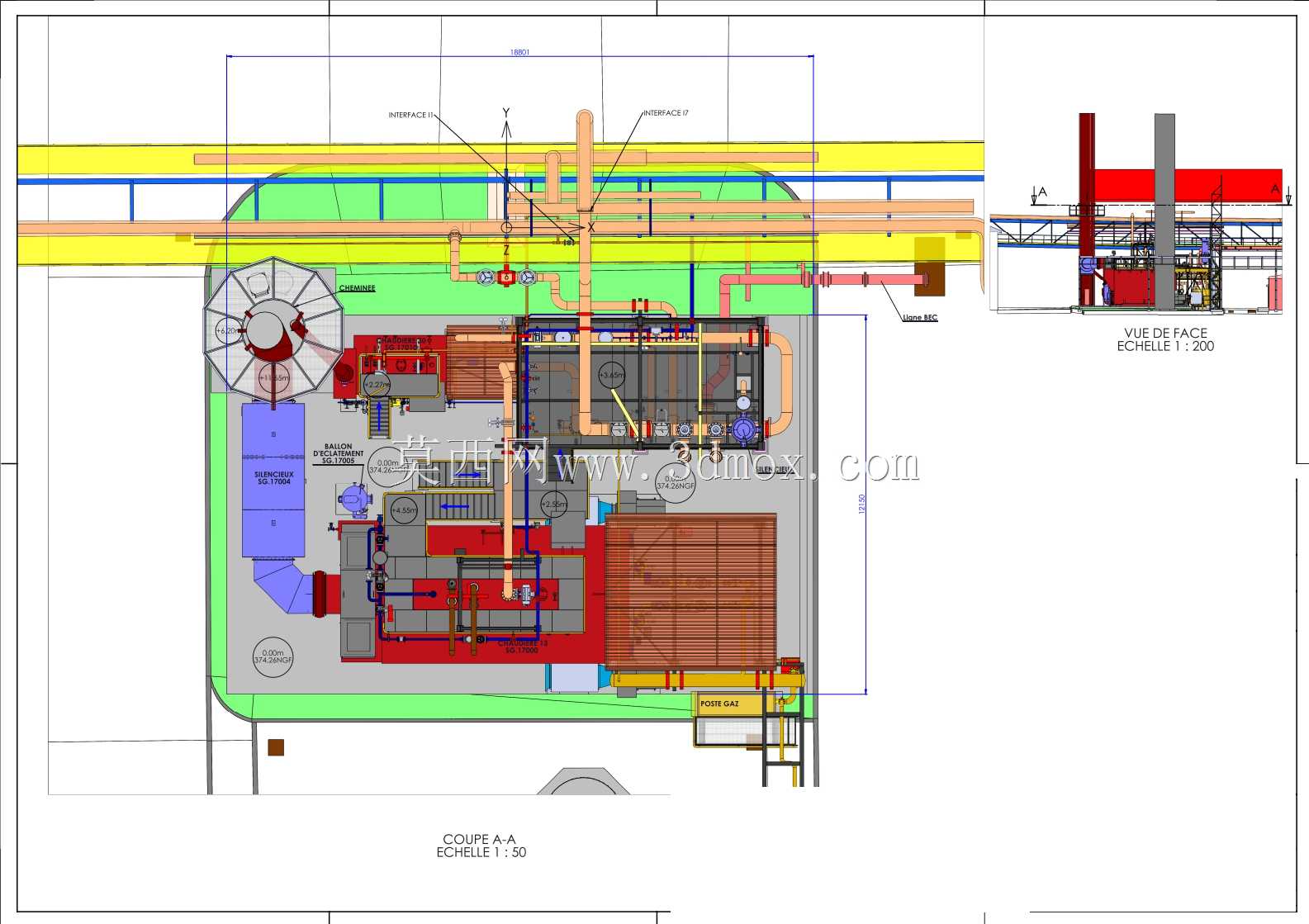

这套室外锅炉房成套工艺装置，主要服务于大中型工业厂区的集中供热与工艺蒸汽供给场景，可覆盖生产工艺用热、厂区冬季采暖、生活热水制备等多元用能需求，适配化工、食品加工、纺织印染等需要稳定蒸汽热源的工业生产场景，装置整体采用室外露天模块化布置方案，无需搭建大型封闭厂房，可大幅降低项目初期的土建投入成本，同时缩短现场安装施工的周期。装置核心配置主蒸汽锅炉与备用蒸汽锅炉双机组，主锅炉可稳定产出额定参数的蒸汽满足日常满负荷生产用热需求，备用锅炉可在主设备检修、用热负荷突增的工况下快速启动投用，保障生产供汽的连续性，避免因供汽中断造成生产线停工损失。整套装置集成了锅炉本体、高耸排烟烟囱、多级工艺管道输送系统、操作检修平台、设备巡检通道、管廊支架等全套附属结构，管道系统按介质流向、压力等级做了分层排布设计，不同功能的管线采用差异化的走向规划，既避免了管线交叉干涉，也预留了充足的后期检修操作空间，操作人员可通过配套的钢制爬梯、操作平台抵达各个设备点位完成日常巡检与维护作业。在设计思路上，整套装置遵循紧凑化布局原则，在满足设备安全运行间距、管线安装坡度、操作检修空间要求的前提下，尽可能压缩整体占地尺寸，明确划定了设备安装的边界范围，可适配厂区边角空地、预留工业用地的布置需求，无需对厂区现有整体规划做大幅调整。烟囱的高度设计充分考虑了室外排烟的扩散要求，可满足工业废气高空排放的相关规范，管廊结构同时兼顾了管线支撑与后期管线拓展的预留需求，可根据厂区后续用能扩容需求新增输送管线。装置底部设置了统一的设备基础承台，所有设备与支架的安装点位都做了精准定位，现场施工时仅需完成基础浇筑后即可按定位完成设备吊装与管线对接，大幅降低现场安装的对位难度，整套系统的布局充分考虑了室外露天环境的运行需求，设备与管线的排布预留了自然排水、防冻防凝的相关结构，可适应不同气候区域的室外长期稳定运行需求。
