核级应急水输送安装管路结构设计

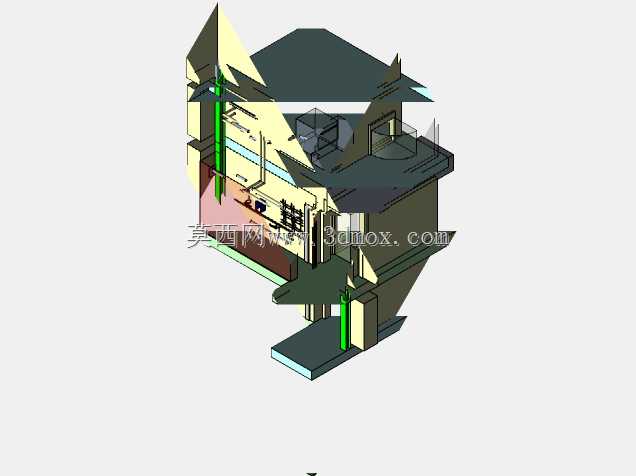

　　这套管路结构主要面向核设施场景下的应急水输送需求，在核岛相关辅助系统中承担应急工况下的冷却水、安全补水输送功能，属于核级辅助管路的典型安装布局方案，可直接为同类型管路的现场排布、预制加工提供三维参照。从实际应用场景来看，该管路需要适配核设施内紧凑的安装空间，既要避让周边已有的主设备、电缆桥架、通风管道，还要满足应急工况下流体输送的阻力要求，同时兼顾后期运维的操作空间，避免出现管路排布过密导致阀门操作、焊缝检测无法开展的问题。

　　设计过程中首先梳理了管路的介质流向逻辑，主立管沿竖向固定在建筑结构墙面，通过不同角度的弯头实现水平方向的分支转向，不同管段采用差异化的管径匹配对应支路的流量需求，避免出现局部管径突变造成的流阻激增、水锤风险。管路上的固定支架按照管路荷载、热位移量进行排布，竖向立管的承重支架设置在管段集中荷载下方，水平管段的导向支架间距符合管路挠度控制要求，避免管路运行过程中出现振动超标、焊缝疲劳开裂的问题。针对不同走向的支管，设计时预留了足够的安装操作间隙，尤其是带阀门、接头的管段，周边预留的空间可以满足扳手操作、焊缝无损检测的作业需求，不需要额外拆除周边其他构件即可完成安装与检修作业。

　　从安装边界来看，整套管路的竖向排布高度适配核设施内常规的层高空间，水平方向的延伸范围避开了人员通行通道、设备吊装预留区域，所有管路的最低点都设置了放水接口，最高点设置了排气结构，满足系统水压试验、日常运维的排气、疏水需求。管路的弯折位置全部采用标准冲压弯头，焊接接口的坡口形式匹配核级管道的焊接工艺要求，不同材质的管段过渡位置设置了专用的过渡接头，避免出现电化学腐蚀风险。管路上的支吊架全部采用与管道材质适配的防腐处理，固定点的位置避开了管路焊缝位置，距离焊缝的距离满足管道施工规范的最小要求，避免焊接应力与支吊架约束应力叠加造成的应力集中问题。

　　在功能特性上，这套管路可以在应急工况下快速完成安全水源的输送，管路的流道设计尽可能减少了不必要的弯折，降低了流体输送过程中的压力损失，保证应急工况下末端的出水压力、流量满足设计要求。不同支路的管路通过颜色区分功能属性，现场运维人员可以快速识别不同管路的介质类型、流向，降低误操作风险。管路的固定结构考虑了地震工况下的荷载要求，支吊架的抗震承载力满足核设施的抗震设防标准，在预期的地震荷载作用下不会出现管路脱落、断裂的问题，保证应急工况下管路系统的结构完整性。设计过程中还同步考虑了管路的热膨胀补偿，通过管路自身的弯折走向实现自然补偿，不需要额外设置补偿器，既减少了管路的泄漏点，也降低了后期的运维成本，所有补偿段的弯曲半径、管段长度都经过热位移量核算，保证运行过程中热胀产生的应力在管材许用应力范围内，不会对设备接口、焊缝造成额外的应力负载。
