三菱双风轮商用空调室外机结构设计

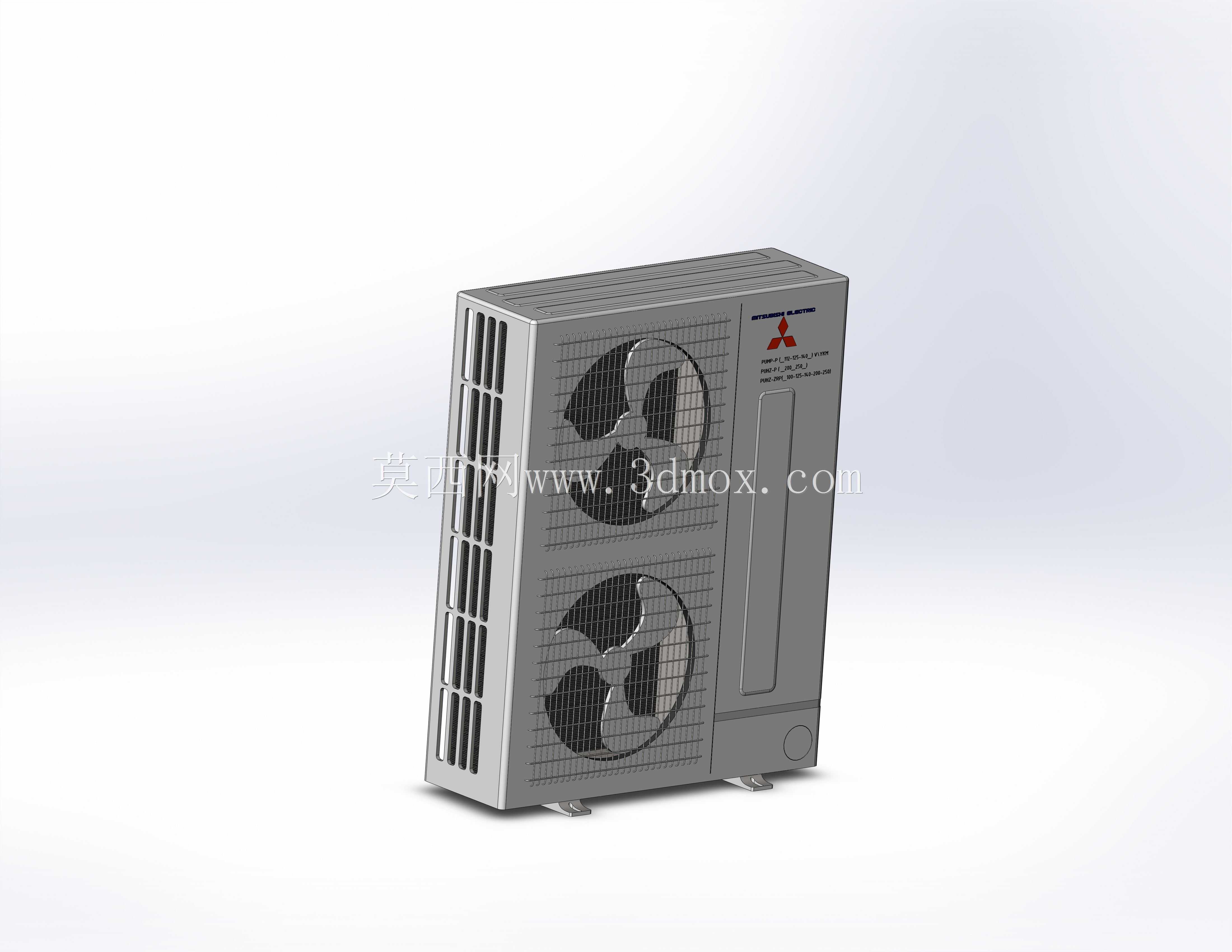

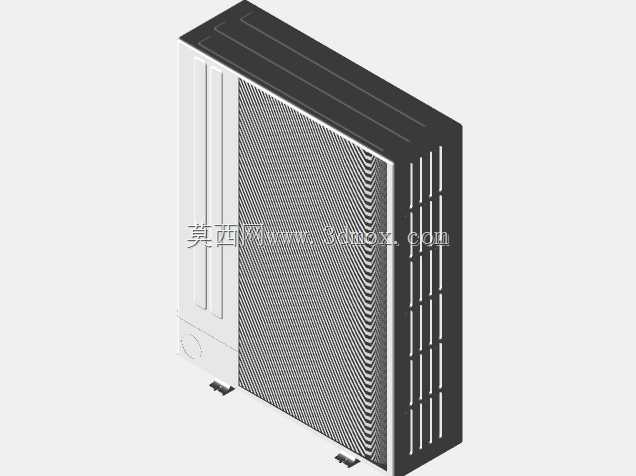

该三维模型还原的是商用多联式空调系统的室外侧换热主机，这类设备广泛应用于中小型商业办公场所、连锁门店、独栋别墅及小型工业配套办公区的集中温控场景，作为整套空调系统的核心换热单元，承担着系统冷媒与室外空气的热交换职能，夏季将室内带出的热量排放到室外环境，冬季则从室外空气中吸收低品位热量提升冷媒温度后输送至室内末端，实现制冷、制热的循环运转。从产品功能特性来看，该款室外机采用双轴流风轮上下排布的结构设计，相比单风轮同匹数机型，能够在相同安装投影面积下获得更大的迎风换热面积，有效降低风阻与风机运行噪音，同时提升换热效率，适配多台室内机并联的多联系统负载需求，可根据不同室内末端的开启情况动态调整压缩机输出功率，兼顾不同工况下的能效表现与运行稳定性。在设计思路层面，模型完整还原了产品的结构逻辑：外壳采用镀锌钢板折弯成型的一体式框架，侧面预留通风格栅保障进风通畅，正面设置双风轮防护网罩避免异物侵入风腔，顶部与侧部的钣金翻边做了防水导流设计，适配室外露天安装的防雨、防积雪需求；机身侧面预留冷媒管路接口、电气接线腔的安装位，底部设置一体式安装支脚，既可以直接落地固定在设备平台，也可通过支架挂载于建筑外墙，支脚位置预留标准安装孔位，匹配常规商用空调外机的安装固定尺寸规范。从安装边界来看，该机型的外形尺寸适配常规住宅与商业建筑的外机位预留空间，安装时需在机身四周预留足够的检修与通风距离：背部进风侧需预留不低于150mm的间隙保障进风通畅，正面出风侧前方两米范围内不宜有高大遮挡物避免热风回流，侧面检修侧需预留不低于400mm的操作空间，方便后期管路连接、电气接线与日常维护作业；机身底部支脚的安装孔位间距符合行业通用安装规范，可适配常规的角钢安装支架、混凝土基础平台的固定要求，无需额外定制转接件即可完成现场安装固定。模型同时还原了机身表面的品牌标识、参数铭牌位、电气检修盖板等细节结构，能够直观呈现该款室外机的整体布局与结构特征，可用于暖通方案设计阶段的外机位排布校核、安装施工前的技术交底、以及空调产品结构教学的演示参考。
