三菱空调室外机SUZ-KA系列外观结构

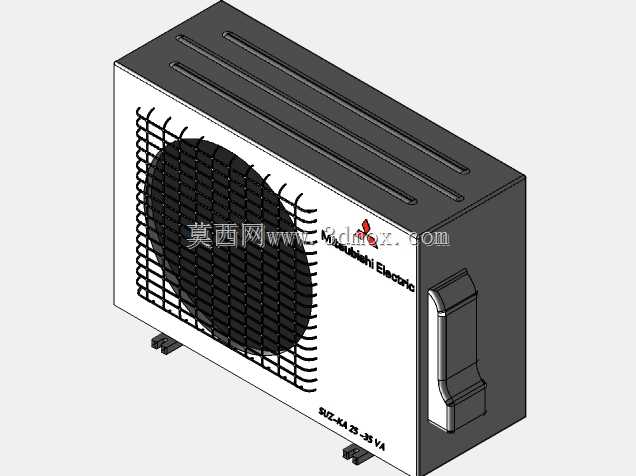

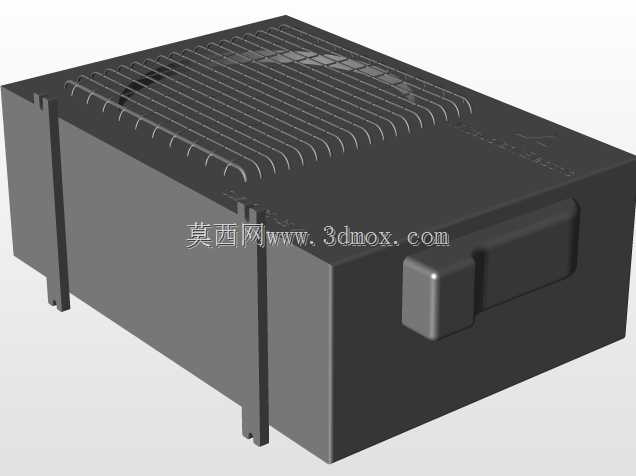

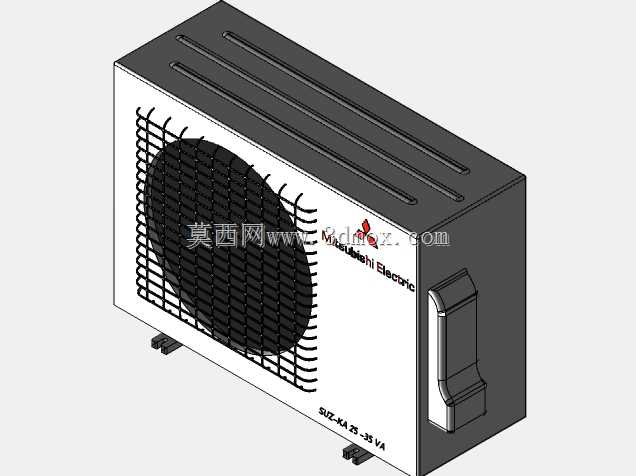

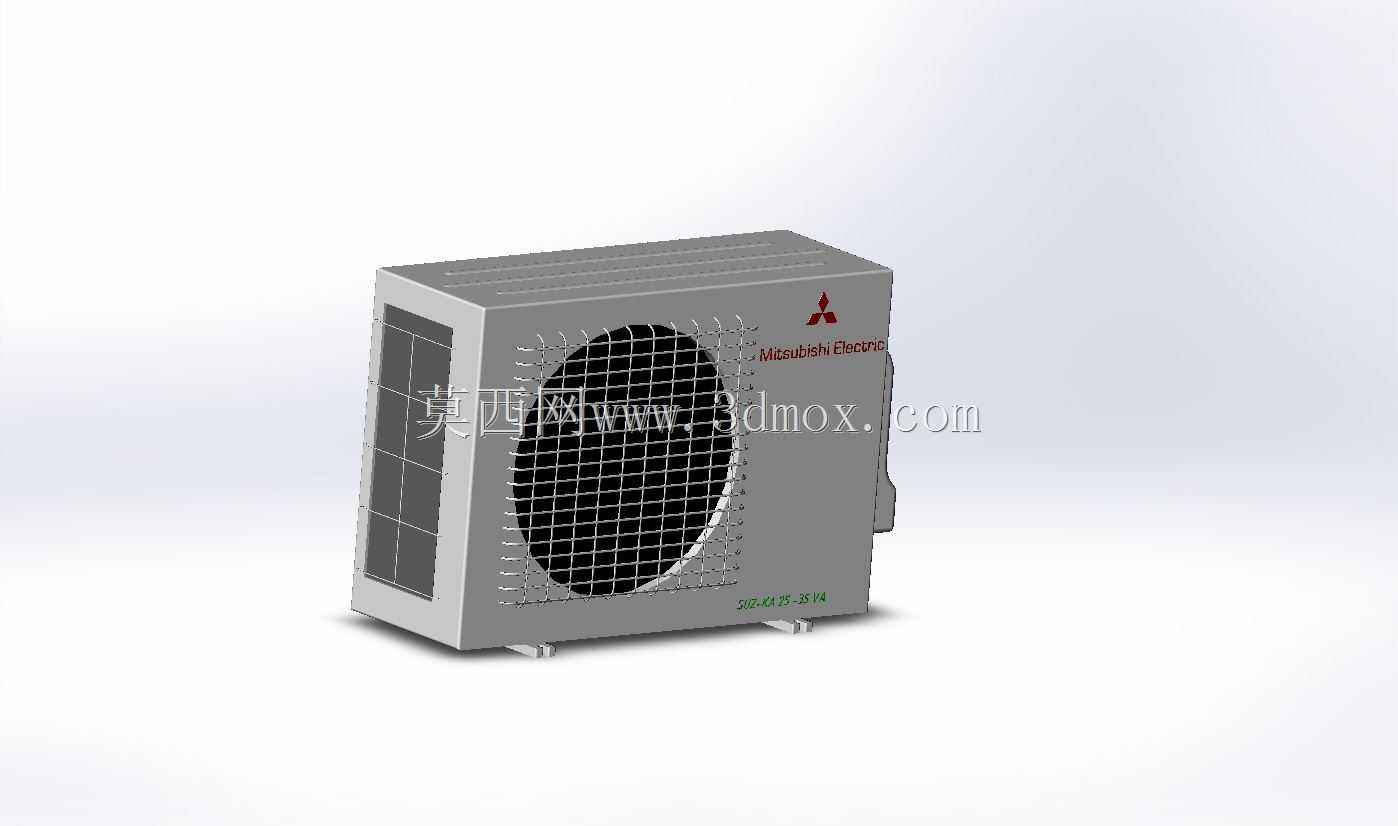

该三维模型还原的是分体式空调的室外侧换热机组，这类设备广泛应用于家庭住宅、小型商用办公场所、临街商铺等场景的分体式冷暖空调系统中，承担整套空调系统的热交换核心功能，夏季将室内带出的热量通过冷媒循环散发到室外环境，冬季则反向吸收室外空气中的低品位热量，经压缩机做功后输送到室内实现供暖，是分体式空调系统不可或缺的室外侧核心单元。模型完整还原了该款室外机的实际功能结构布局：正面设置大尺寸轴流风机防护格栅，格栅后方对应轴流风轮安装位，运行时引导气流横向穿过后侧的翅片式换热器，带走冷媒携带的热量；侧面预留冷媒管路连接接口、电气接线端口，方便安装时与室内机完成管路、线路的对接；机组外壳采用钣金折弯拼接结构，表面做防腐喷塑处理，可适应室外长期日晒雨淋的复杂工况，正面印有品牌标识与产品系列标注，还原了真机的外观细节。在设计思路上，该款机组采用紧凑化方正箱体布局，在有限的外形尺寸内整合了压缩机仓、换热腔、电气控制仓三个独立功能区域，压缩机仓设置在箱体侧部，搭配减震脚垫降低运行时的震动传递，换热腔占据箱体主要迎风面，最大化翅片换热面积来提升热交换效率，电气控制仓做密封防水处理，避免室外雨水、扬尘侵入引发电路故障。从安装边界来看，模型还原了机组底部的固定支脚结构，安装时可通过膨胀螺栓将支脚固定在室外空调机位平台、壁挂支架上，支脚预留的安装孔位间距、机组整体的长宽高尺寸、侧面管路接口的伸出高度与位置，都与实际真机参数保持一致，可直接用于家装空调机位的排布模拟、安装空间校验，也可用于暖通系统方案展示、家电产品结构教学演示等场景，帮助设计人员提前确认安装空间是否充足，避免后续安装时出现机位尺寸不匹配、管路对接干涉等问题。
