NACA23015翼型2千瓦风力发电机叶片

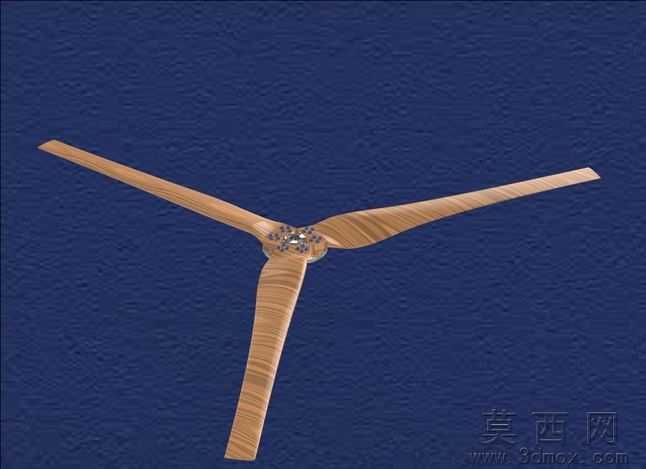

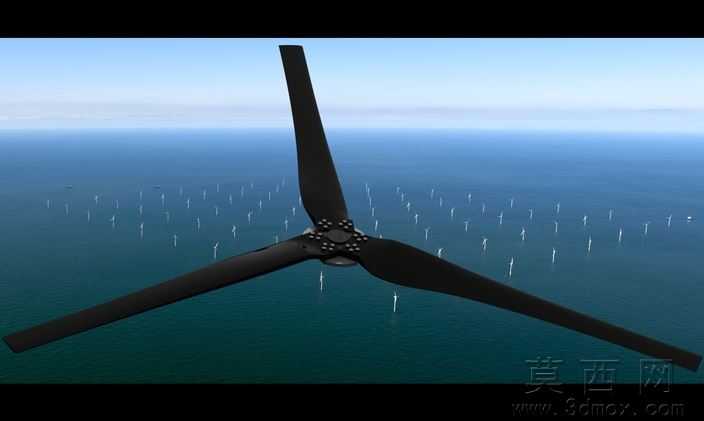

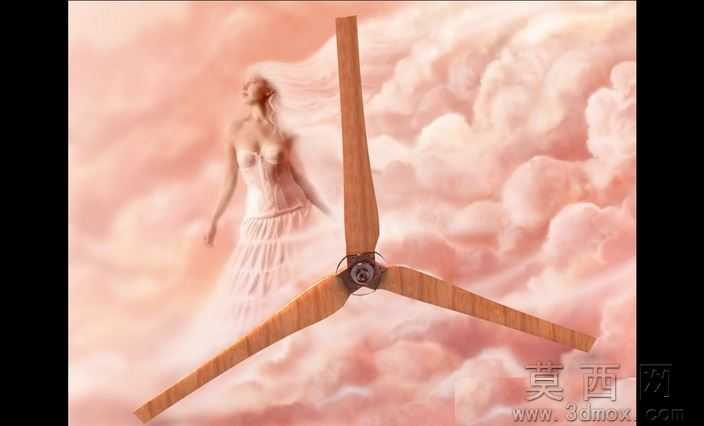

本模型为适配2千瓦风力发电机组的三叶片结构，采用经典NACA23015低速翼型作为气动设计基准，建模过程首先通过翼型坐标点导入生成基准截面，沿叶片展向设置12个渐变控制截面，从叶根到叶尖依次调整弦长、扭转角与相对厚度，叶根区域做加厚过渡处理适配轮毂安装接口，叶尖做小后掠修型降低叶尖涡流损失，整体通过放样命令生成连续光滑的叶片曲面，再通过布尔运算整合叶根连接法兰、螺栓定位孔等装配结构，保证曲面连续性与结构合理性。参数设计上严格匹配2千瓦机组额定功率需求，额定风速设定为12m/s，叶片展长1.25米，启动风速3m/s，叶根安装角14度，沿展向线性递减至叶尖2度，翼型相对厚度从叶根的28%逐步过渡到叶尖的15%，兼顾结构强度与气动效率，三叶片呈120度均匀分布，动平衡精度满足G2.5级要求。渲染材质采用仿木纹复合材料质感，还原实际玻纤增强树脂叶片的表面纹理，轮毂区域做金属哑光处理，背景采用深蓝色纯色衬托叶片轮廓，清晰展示叶片的扭转形态与整体布局。结构原理上，叶片通过捕获来流风能将动能转化为旋转机械能，NACA23015翼型在低雷诺数下具备高升阻比特性，适配小型风力机的运行风速区间，叶根的法兰结构通过螺栓与轮毂刚性连接，可将扭矩传递至发电机主轴，三叶片布局相比两叶片运行更平稳，气动噪声更低。软件兼容方面，模型提供STL、Pro/Engineer Wildfire、STEP/IGES等通用格式，可兼容SolidWorks、UG、Creo、CATIA等主流三维设计软件，无需额外修复即可直接用于装配干涉检查、运动仿真与工程图导出。研发教学应用上，该模型可作为小型风力机叶片设计的教学案例，帮助学习者理解翼型选型、叶片扭转规律、气动载荷分布等核心知识点，也可作为新能源装备研发的参考原型，用于小型离网风力发电系统的方案验证、3D打印样件制作与风洞模拟试验，适合机械设计、新能源工程等专业的课程设计、毕业设计使用，也可作为科普展品的三维展示素材。
