NGW型行星齿轮传动机构三维设计

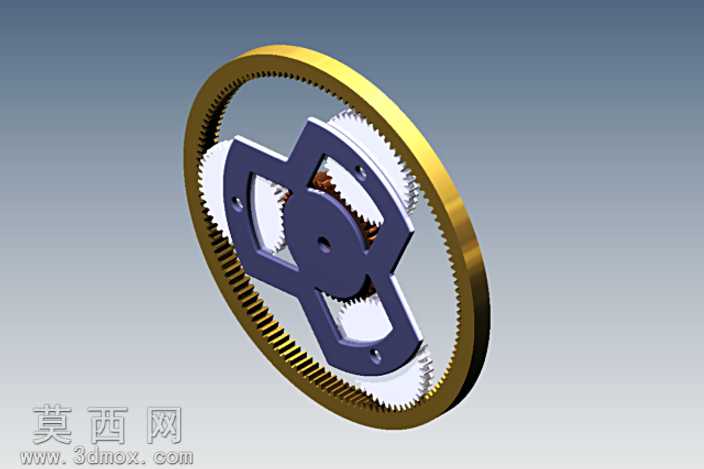

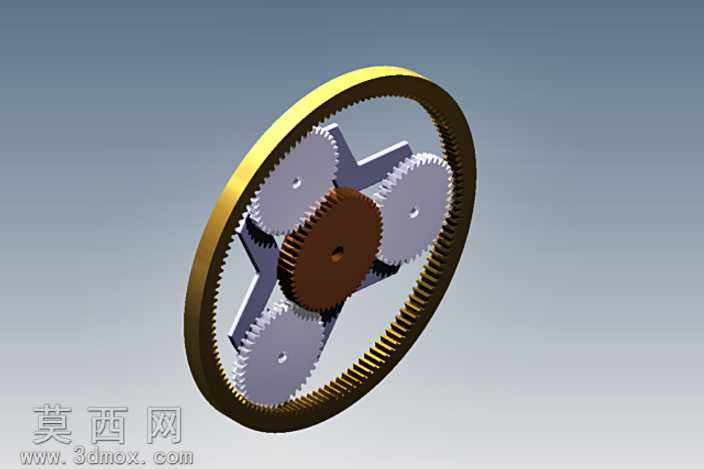

本作品为行星齿轮传动机构的三维数字化设计成果，建模阶段严格遵循行星轮系的啮合传动原理开展参数化构建，首先依据定轴轮系与周转轮系的传动比计算逻辑，确定太阳轮、行星轮、内齿圈三者的模数、齿数、压力角、齿顶高系数等核心齿形参数，保证各轮齿啮合侧隙符合机械传动设计规范，避免传动过程中出现卡滞、干涉或侧隙过大引发的传动回差问题。建模过程中先完成太阳轮的基准齿形绘制，通过圆周阵列、齿向拉伸、齿顶齿根圆角过渡完成太阳轮实体构建，再依据行星轮均布安装的位置要求，搭建行星架的三维骨架，行星架采用对称镂空式结构设计，既保证三个行星轮安装轴的位置度公差，又通过去除非受力区域的冗余材料降低整体构件重量，同时兼顾结构刚性与轻量化需求。内齿圈作为轮系的固定外圈构件，建模时重点保证内齿的齿形精度与内圆的同轴度要求，齿圈外圈做光滑圆柱面设计，可适配不同安装壳体的配合需求。材质与渲染阶段，针对不同构件的功能特性匹配对应材质属性：内齿圈赋予金黄色金属材质，模拟调质合金钢表面氮化处理的外观质感，体现其作为固定承载构件的高强度属性；行星架赋予深蓝色哑光工程金属材质，突出其作为支撑构件的结构辨识度；太阳轮与三个行星轮赋予亮银色抛光钢材材质，体现传动啮合构件的高精度加工表面特征；渲染时采用柔和的侧向打光方案，清晰展现轮齿啮合的细节结构、行星架的镂空造型以及各构件的装配层次，同时通过环境光遮蔽效果强化构件间的装配关系，让整体模型的结构逻辑一目了然。结构设计上采用典型的NGW型单级行星轮系布局，三个行星轮沿太阳轮圆周120度均布安装在行星架的支撑轴上，同时与中心太阳轮、外侧固定内齿圈保持啮合，动力从太阳轮输入时，行星轮在绕自身轴线自转的同时，沿内齿圈做公转运动，最终通过行星架输出低转速大扭矩的动力，该结构具备传动比大、承载能力强、结构紧凑、传动效率高的优势，可广泛应用于各类需要减速增扭的机械传动场景。建模全程完成了全装配干涉检查，验证了各轮齿在啮合传动全周期内无实体干涉，行星轮与行星架支撑轴的配合间隙符合转动副的设计要求，整体模型可直接用于装配模拟、运动仿真、工程出图等后续设计环节，也可作为机械原理教学的直观演示模型，帮助理解行星轮系的传动逻辑与结构组成。
