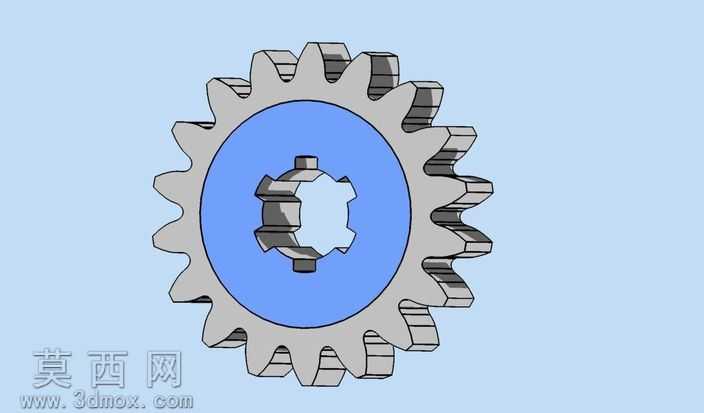

带ISO14花键简化齿面主齿轮三维设计

本作品为传动系统用主齿轮三维建模成果，建模过程严格遵循机械设计规范，首先完成齿轮基础参数的梳理与确定，针对应用场景的传动需求，确定齿轮的模数、齿数、压力角等核心齿形参数，同时匹配ISO 14标准花键的连接尺寸要求，保障齿轮与传动轴的装配适配性。建模阶段先绘制齿轮的齿廓基准草图，对齿面进行合理的微简化处理，在不影响传动啮合精度的前提下，优化齿面曲面的拓扑结构，减少不必要的细碎曲面特征，既降低模型的冗余数据量，也能满足常规工程仿真、装配校验的使用需求。花键结构部分严格对照ISO 14花键的齿形、键数、定心尺寸进行参数化绘制，保证内花键的尺寸公差符合装配要求，花键与齿轮基体的衔接处做了合理的过渡圆角处理，模拟实际机加工的工艺特征，避免应力集中的结构缺陷。模型的材质配置模拟常用合金结构钢的物理属性，渲染阶段采用哑光金属材质表现齿轮基体的机加工质感，对齿面、花键配合面做了轻微的光泽区分，清晰展现不同加工面的特征差异。整体结构采用一体化建模逻辑，齿轮轮缘、辐板、中心花键毂为连续实体结构，轮齿沿圆周方向做环形阵列生成，每个轮齿的尺寸一致性得到精准控制，齿根部分的过渡圆弧完全符合齿轮强度设计要求，可直接用于后续的装配干涉检查、运动仿真、有限元强度分析等工程场景，也可作为机械设计教学、传动方案演示的可视化素材，适配通用机械传动系统的设计参考需求，能够帮助设计人员快速完成传动组件的方案搭建，减少重复建模的工作量，模型的结构细节还原了实际齿轮加工的工艺特征，不存在违背机械设计常识的结构错误，各部分尺寸比例协调，符合主齿轮在传动系统中的受力与安装要求。
