独栋住宅集成供热供能系统三维设计

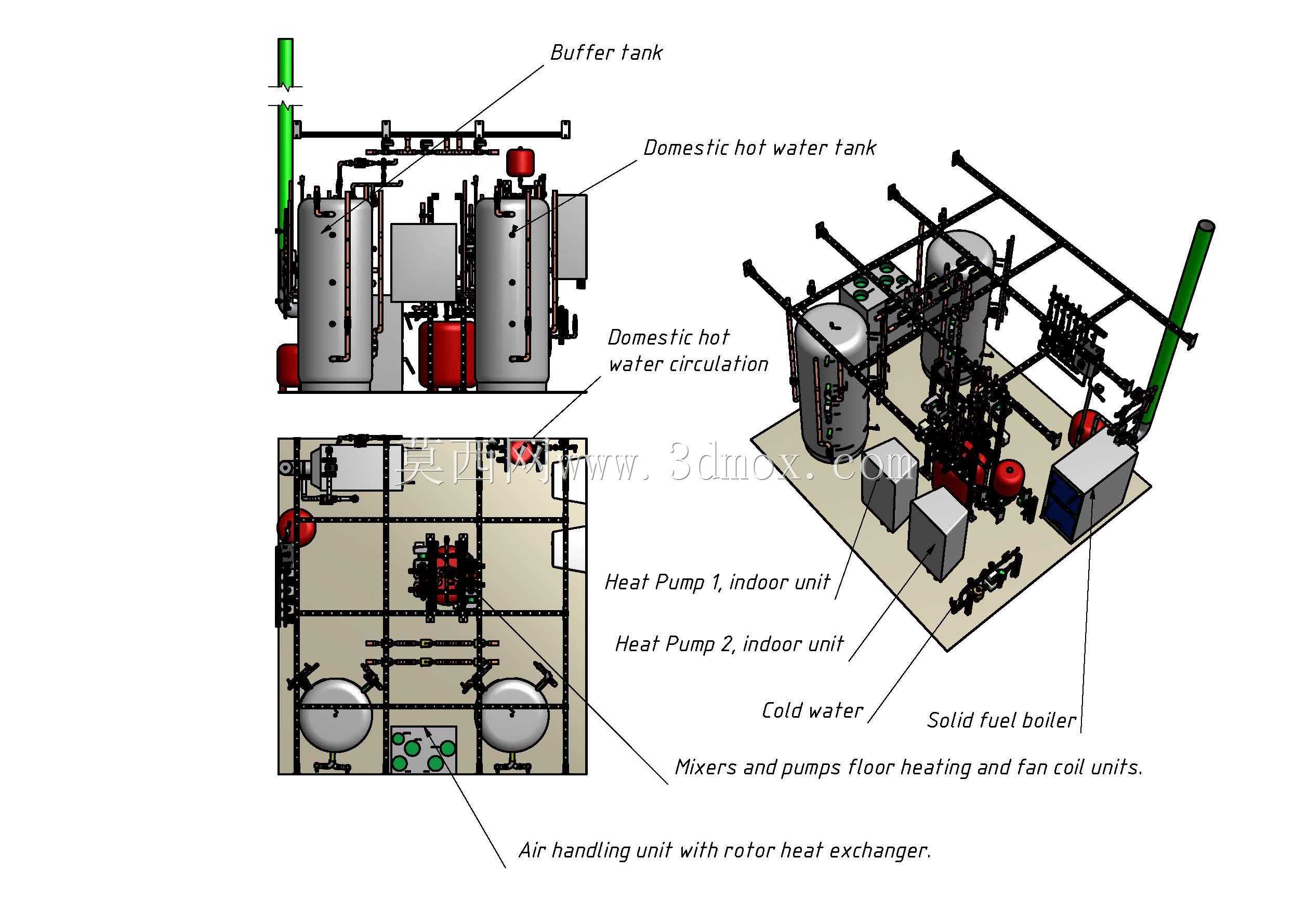

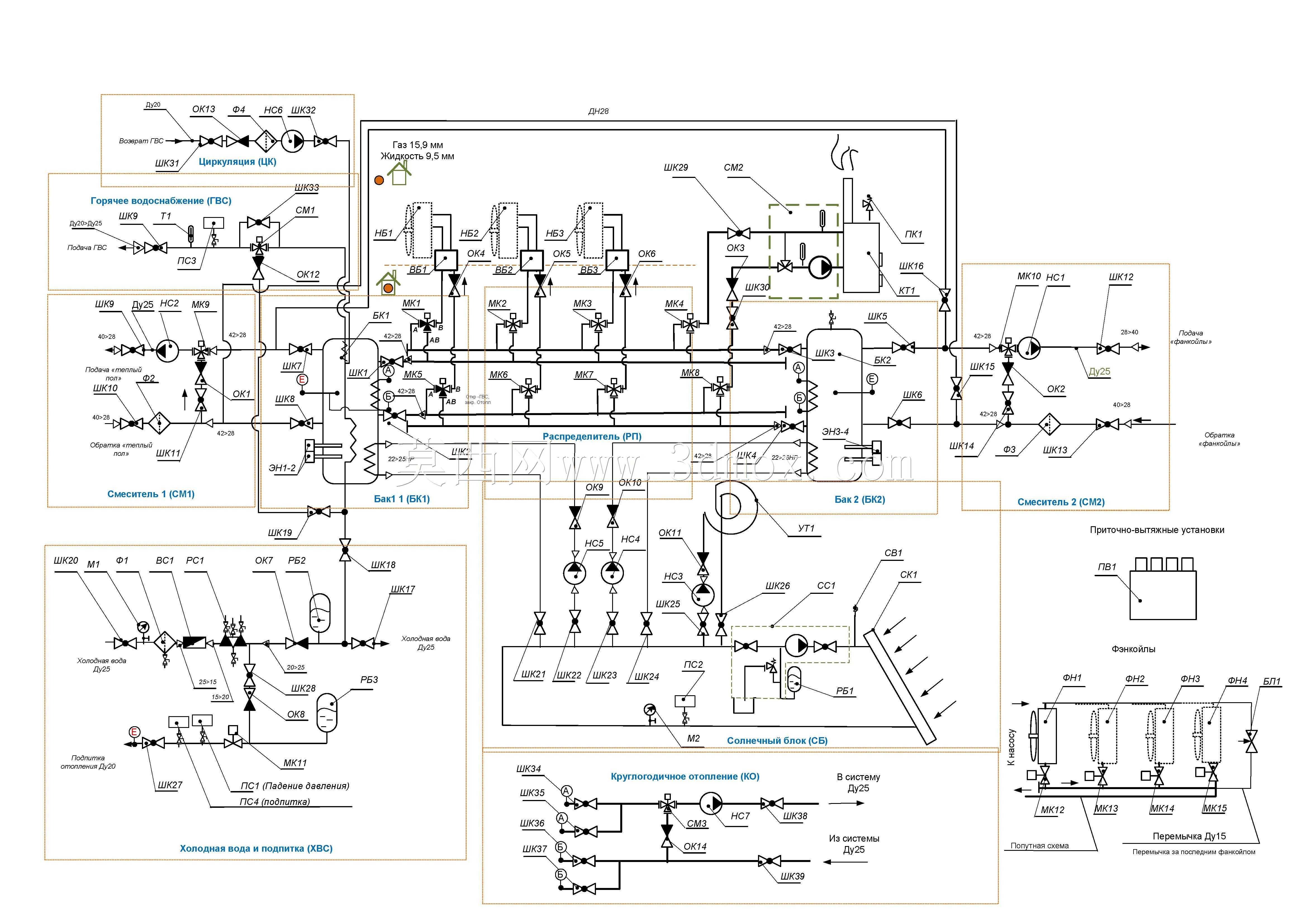

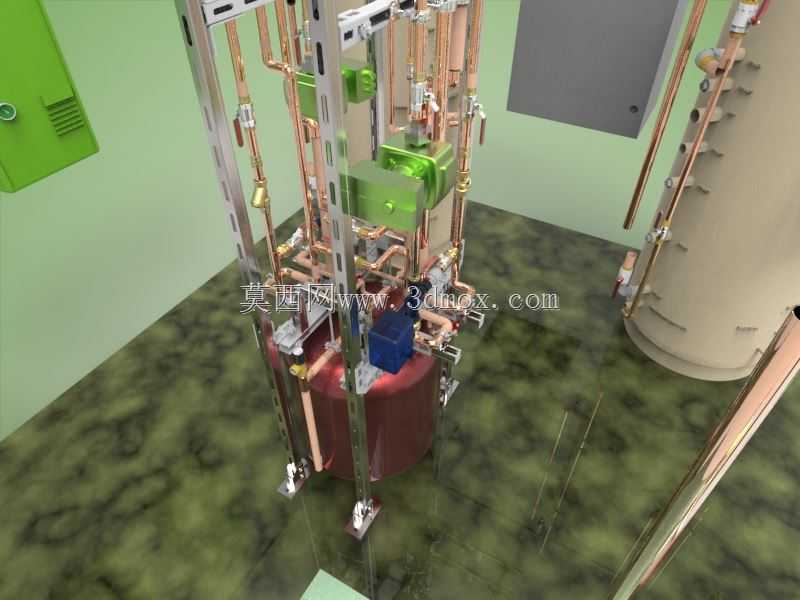

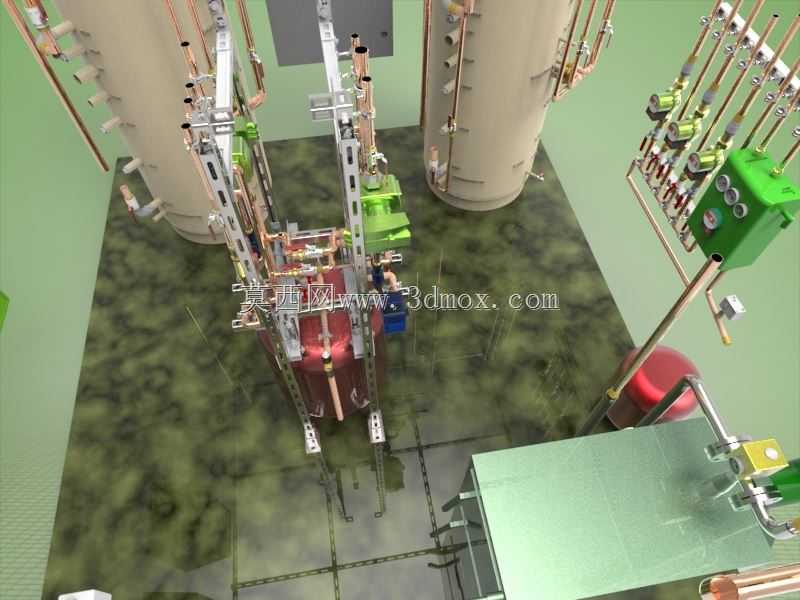

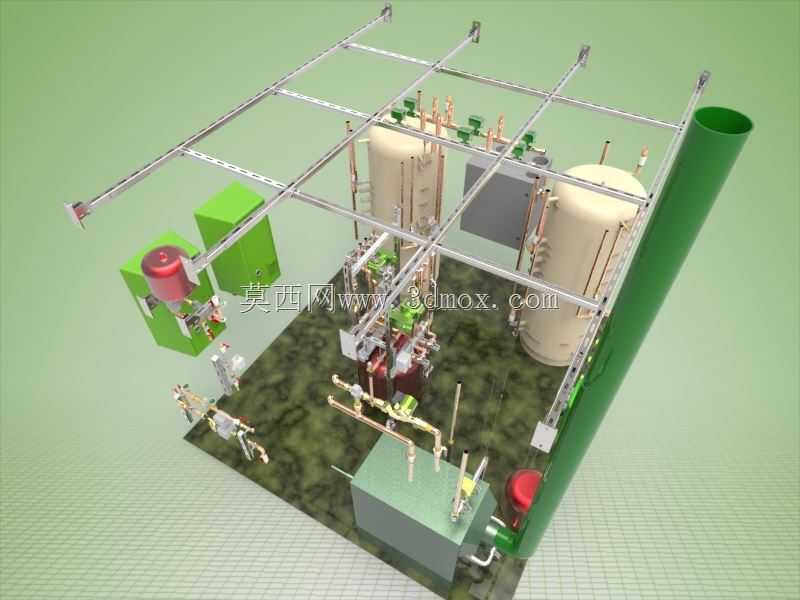

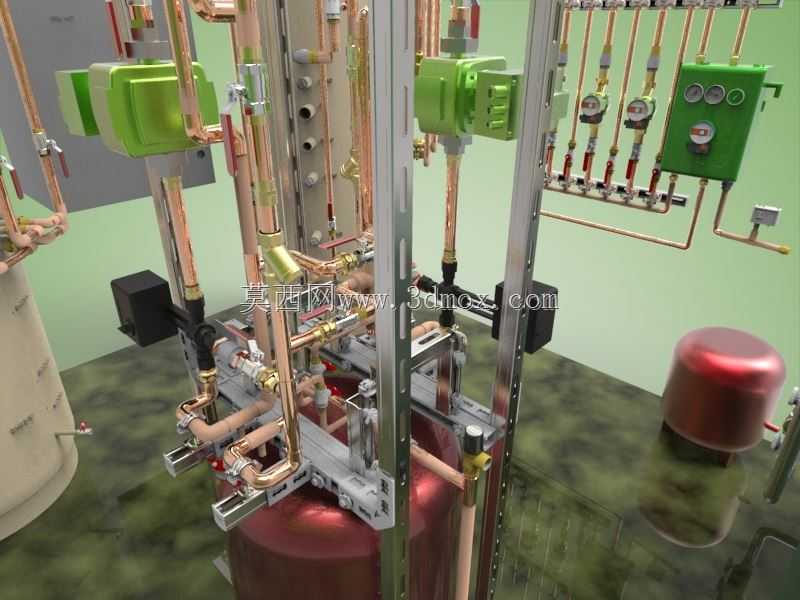

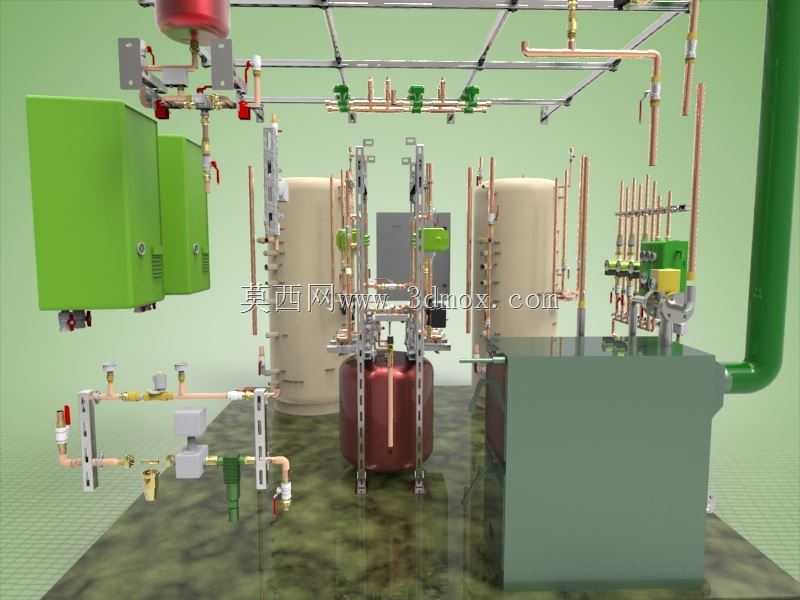

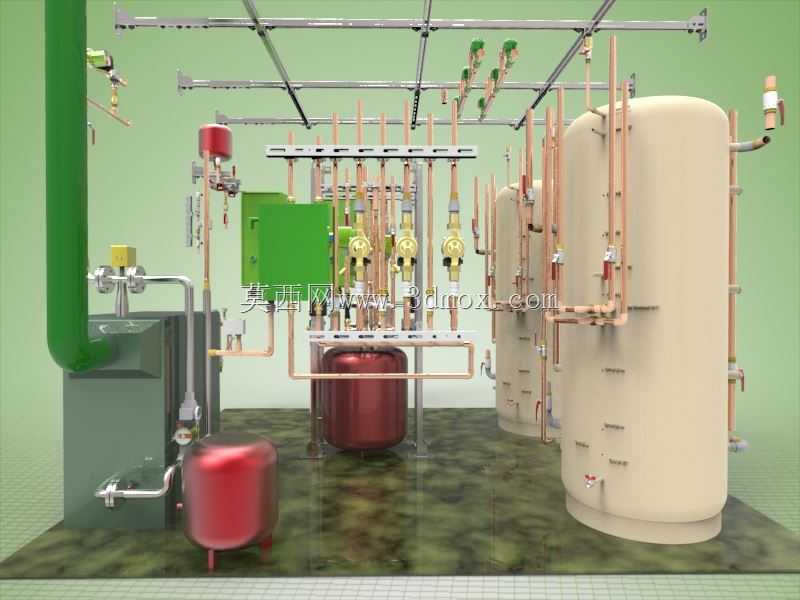

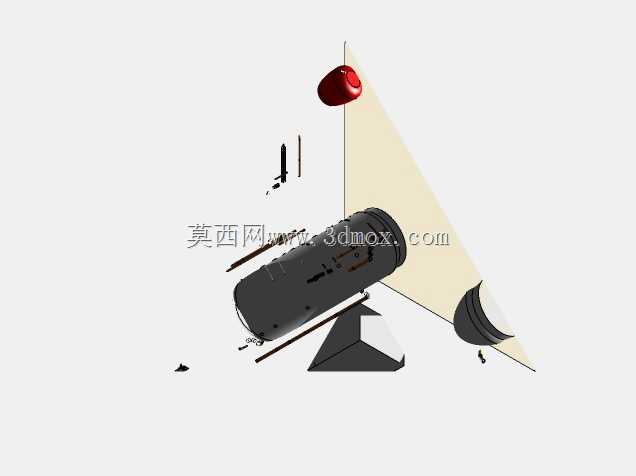

这套三维设计针对独栋民用住宅的能源供给与室内环境调节需求打造，核心应用场景为独立式私人住宅的全屋冷暖、热水供应与空气处理环节，可完全脱离集中市政管网实现住宅自主能源供给，适配郊野、乡村等无集中配套的独栋居住场景，也可用于近郊低密住宅的节能改造项目。整套系统整合了四类热源供给模块，可根据不同季节的能源价格、环境温度自动切换最优供能模式，在保障居住舒适度的前提下最大化降低日常用能成本。系统核心的供热单元包含立式储热罐体、燃料锅炉模块、太阳能集热接驳端口、电加热补热模块四类核心部件，不同热源产生的热能通过统一的管路网络汇入储热罐体，再通过分级管路输送到住宅的采暖末端、生活热水出水端，同时配套带转子热交换器的空气处理机组，回收室内排风的余温余湿预处理新风，降低空调系统的能耗负荷。设计阶段充分考虑了独栋住宅的设备间安装边界，所有管路采用顶部架空排布的方式，沿设备间顶部的型材支架铺设，既避免了地面管路占用通行空间，也方便后期运维人员排查管路漏点、更换阀件；核心储热罐体沿设备间侧墙排布，预留出不小于八百毫米的检修通道，水泵、阀组、控制箱体集中布置在靠近设备间入口的区域，方便日常操作与参数调校。整套系统的管路走向做了最优路径规划，减少不必要的弯头与管路长度，降低流体输送过程中的阻力损耗，不同功能的管路做了明确的走向区分，避免冷热水管路、冷媒管路、电气线路出现交叉干扰。绿色的排风竖管沿设备间边角直通室外，减少对室内空间的视觉遮挡，电气控制模块独立设置在封闭箱体内，与管路区域做物理分隔，避免管路凝露、渗漏影响电气元件的运行稳定性。空气处理机组与供热系统做了联动设计，冬季可直接利用储热罐体的热能加热新风，夏季则切换为热泵驱动的制冷模式，实现全屋温湿度的精准调控，整套系统兼顾了供能可靠性、运行经济性与安装维护的便捷性，完全匹配独栋住宅的长期使用需求。
