铝炉配套旋风除尘与洗涤净化装置

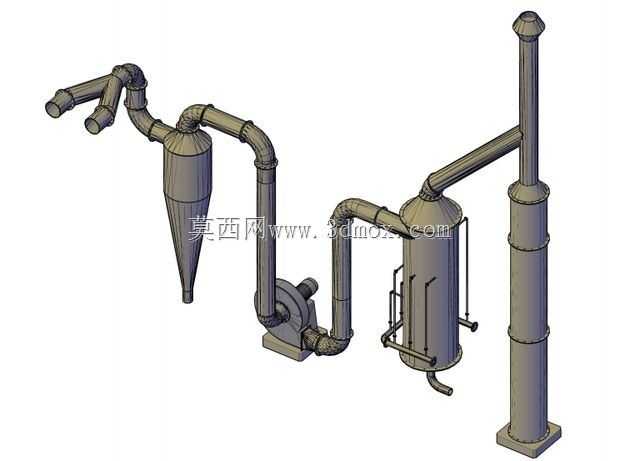

这套净化装置主要面向有色金属熔炼加工场景，适配中小型铝炉的生产废气处理需求，在铝锭熔化、精炼、铸锭的全生产流程中，炉内会产生携带氧化铝粉尘、未完全燃烧炭粒以及少量气态有害组分的高温烟气，若直接排放既不符合环保管控要求，也会造成车间内粉尘弥漫影响作业环境，这套装置通过多级处理流程实现烟气的达标排放。整套系统沿烟气流动方向依次设置进气汇管、旋风分离单元、引风动力单元、喷淋洗涤单元以及高空排气筒，前端的分叉式进气汇管可同时对接铝炉的多个排烟口，无需额外加装汇流管件就能完成多路烟气的收集，减少管路沿程阻力损失。旋风分离单元采用上圆下锥的经典结构设计，含尘烟气沿筒体切线方向进入后形成高速旋转流场，在离心力作用下粒径较大的粉尘颗粒被甩向筒壁，沿锥体内壁滑落至底部集尘段，实现第一级粗除尘，可去除烟气中六成以上的大颗粒粉尘，降低后续洗涤单元的处理负荷。引风动力单元采用离心式风机布置在旋风分离器与洗涤塔之间，这种负压布置方式可以避免含尘烟气直接冲刷风机叶轮，减少叶轮磨损延长设备使用寿命，同时为整个管路系统提供稳定的负压，防止烟气从炉门或管路缝隙处逸散到车间内。中间的洗涤塔为立式圆筒结构，内部设置多层喷淋层与气液接触构件，经过粗除尘的烟气从塔体下部进入，自下而上流动与自上而下喷淋的洗涤液逆流接触，通过液滴的粘附、溶解作用去除烟气中剩余的细颗粒粉尘与水溶性有害组分，塔体下部设置存液段与排污接口，可定期更换洗涤液并排出沉淀的污泥，塔体外部设置的爬梯与检修接口方便日常运维时检查内部构件状态。末端的排气筒采用分段法兰连接结构，高度满足环保排放的高空扩散要求，底部设置固定支座可直接通过地脚螺栓固定在硬化地面上，整套装置的管路连接均采用标准法兰对接，安装时可根据车间实际布局调整管路走向，各单元的安装边界预留足够的检修空间，旋风分离器与洗涤塔的周边预留不小于一米的操作空间，方便日常清灰、检修与更换配件，整套系统的阻力匹配经过核算，在额定处理风量下各段流速处于合理区间，既保证净化效率也能控制运行能耗。
